- 제품사양
-
- 사양1
- • 7.2kV / 100W의 DC 내전압 시험
• 양극 / 음극 절연 저항 시험 - 사양2
- • 최대 40A AC / DC 접지 도통 시험에 대응
- 기 타
- • 방전 기능 (방전 회로를 탑재)
• STATUS OUT 커넥터
• SIGNAL I / O 커넥터
- 제품설명
- TOS9300 시리즈는 전기기기/ 전자부품에 대해 다양한 종류의 안전시험을 할 수 있는 전기 안전규격시험 멀티 시험기입니다. 안전시험의 종류에는 내전압시험, 절연 저항시험, 접지 도통시험, 누설 전류시험 (접촉 전류시험, 보호 도체 전류시험, 환자 누출 전류시험), 부분 방전시험이 있습니다. 필요한 시험의 조합에 따라 기종이 구성 되어 있으므로 1대로 낭비 없이 다양한 안전시험에 대응할 수 있습니다. 연구개발 설비, 품질 보증시험과 규격 인증기관의 시험 설비, 생산 라인의 설비에 적합합니다.
- 제품정보(Infom)
- 상세사양(Spec)
- 다운로드(Download)
AC/DC 내전압 · 절연저항 시험기
TOS9300 series
TOS9300 시리즈는 전자 장비 / 전자 부품에 대해 여러 종류의 안전 시험을 할 수있는 전기 안전 규격 시험 멀티 분석기입니다.안전 시험의 종류에는 내전압 시험, 절연 저항 시험 접지 연속성 시험, 누설 전류 시험 (접촉 전류 시험, 보호 도체 전류 및 환자 누설 전류 시험) 부분 방전 시험이 있습니다.필요한 시험의 조합에 따라 기종 구성되어 있기 때문에, 1대로 낭비없이 다양한 안전 시험에 대응할 수 있습니다.연구 개발 시설, 품질 보증 시험이나 규격 인증 기관의 시험 설비, 생산 라인 설비에 적합합니다.
• USB로 펌웨어 업그레이드 가능
• LAN (LXI), USB RS232C를 표준 장비
• I / V 모니터 단자 (아날로그 모니터)
• STATUS OUT 커넥터
• SIGNAL I / O 커넥터
• 고정밀도 · 고분해능 · 고속 판정을 실현
• 전류 감지 응답 속도 설정이 가능 (Filter)
• 7.2kV / 100W의 DC 내전압 시험
• 양극 / 음극 절연 저항 시험
• 방전 기능 (방전 회로를 탑재)
• 최대 40A AC / DC 접지 도통 시험에 대응
• EARTH FAULT 보호 기능
• 메모리 기능으로 간단 설정
시험 | 스펙 |
| AC 내전압 시험 (ACW) | 5 kV/100 mA (500 VA) |
| DC 내전압 시험 (DCW) | 5 kV/20 mA, 7.2 kV/13.9 mA(100W) |
| 절연 저항시험 (IR) | 0.001 MΩ to 100 GΩ (DC-25 V to -1000 V) |
| 접지 도통시험 (EC) | 0.001 MΩ to 0.600 GΩ (3 A to 42 A) |
| 누설 전류시험 (LC) | 1 ㎂ to 100 mA (RMS) |
| 부분 방전시험 (PD) | 0.05 kV to 5kV, 100 mA(500 VA) |

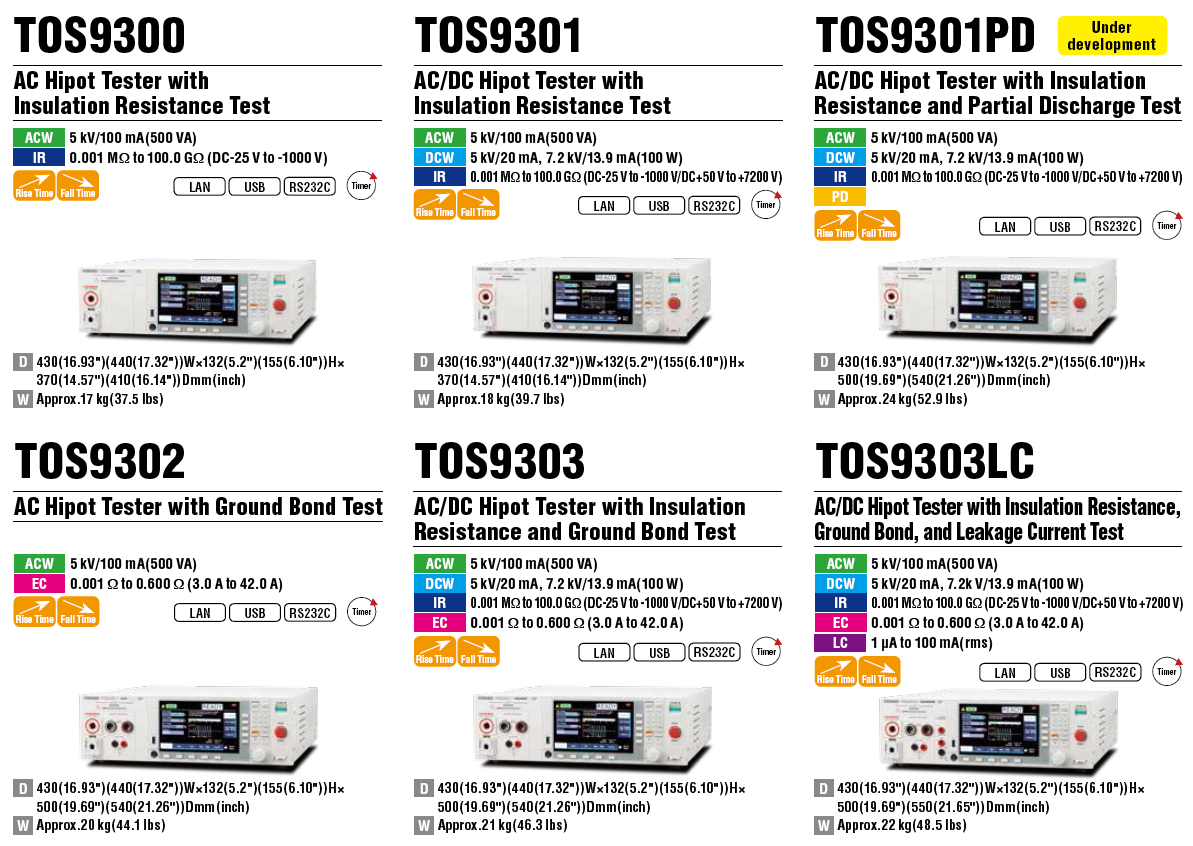

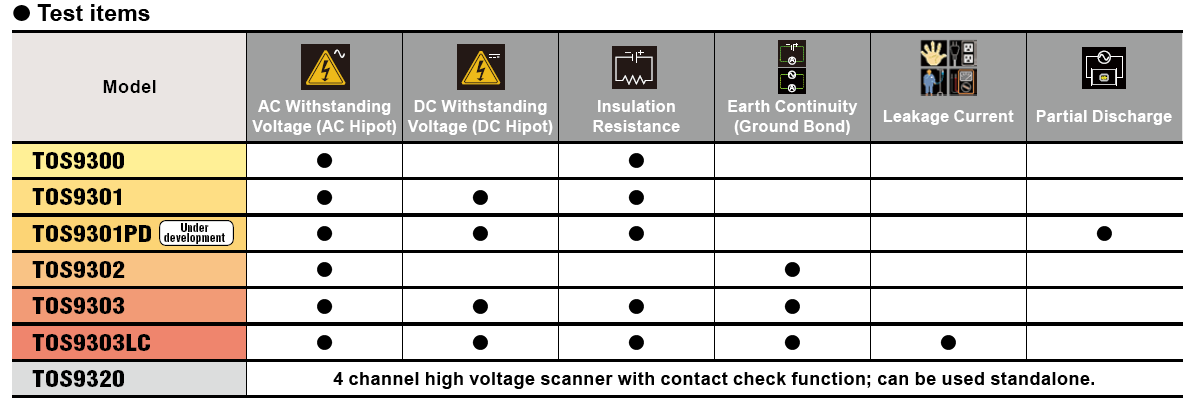

모델명 | ACW | DCW | IR | EC | LC | PD |
TOS9300 | O |
| O |
|
|
|
TOS9301 | O | O | O |
|
|
|
TOS9301PD | O | O | O |
|
| O |
TOS9302 | O |
|
| O |
|
|
TOS9303 | O | O | O | O |
|
|
TOS9303LC | O | O | O | O | O |
|
TOS9320 | 4Ch High Voltage Scanner (Max. 16Ch) | |||||
