PTDP-Series 는 Programmable DC Power Supply 으로써 출력전압은 0V 부터 최대 전압 까지 연속가변이 가능하고 설정된 전압은 정전압(CV Mode)상태에서 일정하게 유지 되며, 출력전류도 0A~최대 전류 까지 임의로 제한(Limit)하고 정전류(CC Mode) 로 유지 할 수 있는 기능을 가지고 있습니다. 정류방식은 Linear 정류방식으로써 노이즈와 리플이적고 응답속도가 빠르고 안정적 전원을 출력하는 직류전원공급기 입니다. INTERFACE는 SCPI 방식 표준 프로토콜을 사용하였으며 RS-232C RS-485 통신을 기본으로 탑재하고 있습니다. 사용자가 자주 사용하는 전압 전류값은 메모리 기능에 의해 저장 호출이 가능하며 메모리된 값들은 자동 순차 반복이 가능하여 펄스파형 및 삼각파 또는 임의의 파형을 로컬모드에서도 구현하실 수 있습니다. 냉각은 Fan에 의한 강제 공냉식으로 되어 있으며, 안정된 직류전원과 정확한 미세조정이 가능합니다.
□ FEATURE
■ PROGRAMMABLE DC POWER SUPPLY
■ LINEAR TYPE , SINGLE OUTPUT
■ 90W-6KW / 10V-500V / DC OUTPUT LINEUP
■ 16BIT A/D CONVERTER 5-DIGIT DIGITAL DISPLAY
■ CV / CC MODE OPERATION
■ AUTO SEQUENCE FUNCTION
■ SEQUENCE GROUP MEMORY (00~10 GROUP)
■ MEMORY STORE &RECALL 100 POINTS (STEP)
■ STEP/TIME/SLOPE/COUNTER/OVP SETTING FUNCTION
■ O.V.P/O.C.P PROTECTION FUNCTION
■ OUTPUT ON/OFF FUNCTION
■ V-SENSING ON-OFF FUNCTION
■ RS-232C/RS-485 INTERFACE (STANDARD)
■ EXT AUTO CALIBRATION FUNCTION
■ FAST RESPONSE TIME
■ HIGH STABILITY &HIGH ACCURACY
■ LOW DRIFT &LOW RIPPLE &LOW NOISE
■ EASY KEY PAD FUNCTION
■ SOFT-START (OUTPUT SLOPE TIME CONTROL)
□ APPLICATION ■ 각종 전기,전자 관련 생산 및 R&D 시험용 ■ 충전 및 방전 시스템 의 배터리 충전용 ■ 자동차 부품 구동 TEST 용 ■ 반도체, PCB , 각종 소자 부품 TEST용 ■ 전기 분해 및 도금 등의 전원 인가용 ■ 전자석(마그네트) 자기장 시험용 ■ 전기 분해 및 도금 등의 전원 인가용 ■ MOTOR 및 관련 부품 구동 TEST 용 ■ 전자부하장치 부하 TEST 용 ■ 품질 보증 및 신뢰성 시험용
■ INTERFACE
SCPI 방식으로 고속의 PHPTO-IC로 절연되어 있는 RS-232(RS-485) 기본 으로 탑재 하고 , GPIB Interface(옵션) 를 사용하여 Computer (PC)로 모든 동작을 원격 제어하고 DATA 처리가능
■ AUTO SEQUENCE FUNCTION
Local 모드에서 Auto 기능으로 최대 100종류(STEP)의 전압(V), 전류(A), 유지시간 (TIME), 기울기시간 (SLOPE), 실행 반복 횟수 (CYCLE) 를 설정하여 자동 순차 반복 시험 가능
■ MEMORY SAVE/RECALL
0STEP ~ 100STEP 의 전압(V), 전류(A), 유지시간 (TIME), 기울기 (SLOPE), 실행반복횟수 (CYCLE)를 설정 하여 저장 및 호출 가능

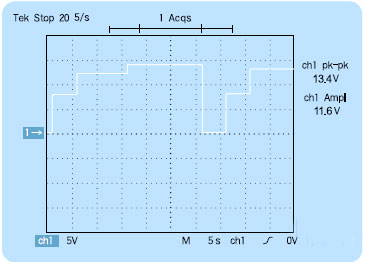

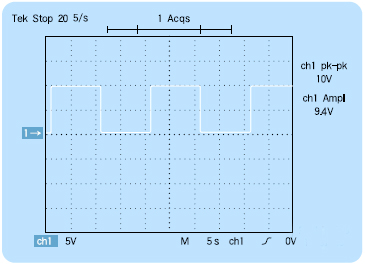

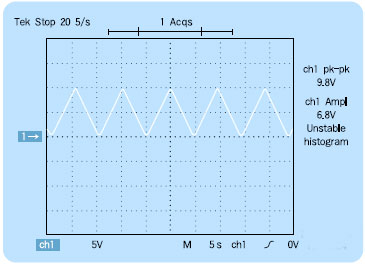

■ PATTERN PROGRAMMING
최소 1msec 단위로 TIME 및 SLOPE를 설정할 수 있어 다양한 파형을 임의로 만들어 Dynamic한 전원 출력 가능
■ AUTO CALIBRATION
LOCAL 모드 또는 통신모드에서 사용자가 직접 조작하여 출력값을 CALIBRATION 교정 할수 있는 기능
■ PROTECTION
과전류보호기능(OCP), 과전압보호기능(OVP), 과온도보호기능(OTP) 으로 장비의 신뢰성 보장
■ V-SENSE FUNCTION
원격 지점의 전압을 입력할 수 있는 V-sense 단자가 있어 DC전원 출력단으로부터 전압을 Sensing 하여 출력단에 셋팅된 전압이 도달하도록 DC 전원에서 출력을 보상하여 상승 출력하는 기능
■ SOFT-START (SLOPE TIME SET)
최초 출력시 SLOPE TIME 을 설정하여 과도출력 및 부하측 오버슈트를 감소 시킬수 있는 기능
■ FAST RESPONSE TIME
부하 변동에 따른 응답 속도가 빠르고 OUTPUT ON/OFF 또는 출력 전압 변동시의 Rise &Fall time이 빨라 고속의 Switching 동작이 가능
■ NUMBER KEYPAD
JOG Dial 과 숫자(0~9) Key 가 있어 장비의 운용을 쉽게 할 수 있고, 사용자가 원하는 전압/전류 레벨까지 곧바로 설정 및 출력이 가능
