- 제품사양•(1상)3KVA ~ 100KVA
•(3상)3KVA ~ 500KVA
•출력주파수: 45Hz ~ 70Hz
•출력전압: AC 0~300V/500V/700V
•CV(전압가변).CF(주파수가변) - 제품설명PTFC-Series 는 주파수 변환기로 고도의 안정화된 정전압 및 정주파수 의 교류전력을 부하에 공급할 수 있습니다. 인버터 부는 I.G.B.T.반도체 소자를 적용한 P.W.M. (Pulse Width Modulation) 방식 으로 고주파 Switching하여 파형 왜율이 작고 출력 안정도가 매우 우수합니다.
- 브랜드파워티엠
- 제품정보(Info)
- 상세사양(Spec)
- 다운로드(Download)

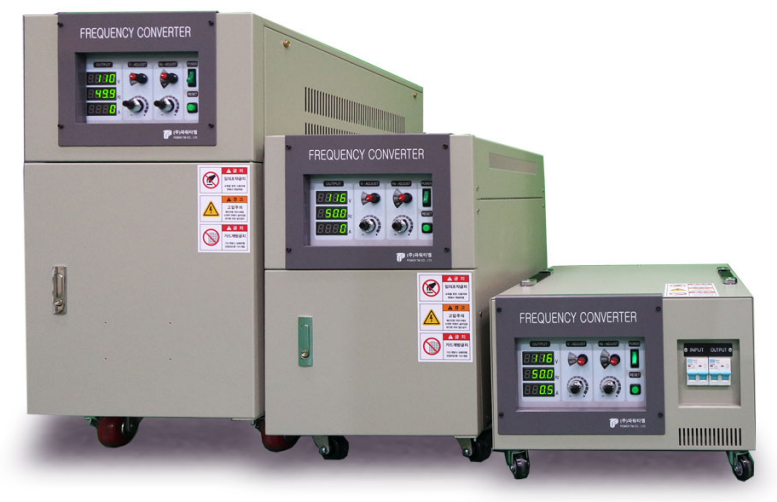

Frequency Converter (AC Power Source)
PTFC-series
|
•제품 라인업 ( 모델명 : PTFC-[용량]-[전압])
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
•SPECIFICATION
▼ PTFC-Series (1-Phase Output)
MODEL | PTFC-2K | PTFC-3K | PTFC-5K | PTFC-7.5K | PTFC-10K | PTFC-30K | PTFC-40K | PTFC-50K | PTFC-75K | |
용 량 | 2KVA | 3KVA | 5KVA | 7.5KVA | 10KVA | 30KVA | 40KVA | 50KVA | 75KVA | |
회로 종류 구분 | P.W.M (Pulse Width Modulation) / IGBT | |||||||||
AC출력 | 운전모드 | CV(정전압) , CF(정주파수) | ||||||||
가변주파수범위 | 50Hz / 60Hz / 45Hz ~ 70Hz | |||||||||
출력 상수 | 1-Phase | |||||||||
전압가변 범위 | 0 ~ 300Vac RMS (110/220/380/440/480V 외 주문제작가능) | |||||||||
전압제어분해능 | 1.0 V | |||||||||
주파수 분해능 | 0.1Hz | |||||||||
전압 안정도 | ≤ ±1% | |||||||||
주파수 안정도 | ±0.5% | |||||||||
왜율 | (T.H.D) ≤ ±3% | |||||||||
역률 | (Power Factor) 0.8 LAG | |||||||||
종합효율 | Approx 85% | |||||||||
출력 파형 | True Sine Wave | |||||||||
Transfer Time | Zero Break | |||||||||
과도 응답속도 | 100mSec 이내 (±1% 이내로 복귀기준) | |||||||||
AC입력 | 입력 전압 | 1-Phase or 3-Phase , 220Vac (±10%) (※ 주문시 선택사양 110V/220V/380V/440V) | ||||||||
입력 주파수 | 50Hz or 60Hz (±5%) (이외 주파수 주문 사양) | |||||||||
보호기능 | Circuit 보호 | Electronic Circuit / Over Load / Short Ciruit Over voltage, EMI, RFI Noise Filtering | ||||||||
물리적 보호 | Over current (Breaker) | |||||||||
냉각방식 | Over temp / 강제 공랭방식 (Air Cooling Fan) | |||||||||
표시부 | 주파수 메터 | 3 1/2 Digital Display Meter | ||||||||
전압,전류 메터 | 3 1/2 True RMS Digital Display Meter | |||||||||
절연특성 | 절연전압/절연저항 | 절연전압 AC 1500V, 60Hz, 1분간 // 절연저항 DC 500V측정시, 100MΩ이상 | ||||||||
환경조건 | 온습도조건 | Temp . 0~40℃ , Humidity. 0~90% | ||||||||
▼ PTFC-Series (3-Phase Output)
MODEL | PTFC-3KT | PTFC-5KT | PTFC-10KT | PTFC-20KT | PTFC-30KT | PTFC-50KT | PTFC-100KT | PTFC-300KT | PTFC-500KT | |
용 량 | 3KVA | 5KVA | 10KVA | 20KVA | 30KVA | 50KVA | 100KVA | 300KVA | 500KVA | |
회로 종류 구분 | P.W.M (Pulse Width Modulation) / IGBT | |||||||||
AC출력 | 운전모드 | CV(정전압) , CF(정주파수) | ||||||||
가변주파수범위 | 50Hz / 60Hz / 45Hz ~ 70Hz | |||||||||
출력 상수 | 3-PHASE , 4-Wire | |||||||||
전압가변 범위 | 0 ~ 400Vac RMS (L-L) (110/220/380/440/480V/690V/1000V 외 주문제작가능) | |||||||||
전압제어분해능 | 1.0 V | |||||||||
주파수 분해능 | 0.1Hz | |||||||||
전압 안정도 | ≤ ±2% | |||||||||
주파수 안정도 | ±0.5% | |||||||||
왜율 | (T.H.D) ≤ ±3% | |||||||||
역률 | (Power Factor) 0.8 LAG | |||||||||
종합효율 | Approx 85% | |||||||||
출력 파형 | True Sine Wave | |||||||||
Transfer Time | Zero Break | |||||||||
과도 응답속도 | 100mSec 이내 (±1% 이내로 복귀기준) | |||||||||
AC입력 | 입력 전압 | 220Vac , 1-PHASE (±10%) (※주문사양 110V/220V/380V/440V , 3-PHASE) | ||||||||
입력 주파수 | 50Hz or 60Hz (±5%) (이외 주파수 주문 사양) | |||||||||
보호기능 | Circuit 보호 | Electronic Circuit / Over Load / Short Ciruit Over voltage, EMI, RFI Noise Filtering | ||||||||
물리적 보호 | Over current (Breaker) | |||||||||
냉각방식 | Over temp / 강제 공랭방식 (Air Cooling Fan) | |||||||||
표시부 | 주파수 메터 | 3 1/2 Digital Display Meter | ||||||||
전압,전류 메터 | 3 1/2 True RMS Digital Display Meter | |||||||||
절연특성 | 절연전압/절연저항 | 절연전압 AC 1500V, 60Hz, 1분간 // 절연저항 DC 500V측정시, 100MΩ이상 | ||||||||
환경조건 | 온습도조건 | Temp . 0~40℃ , Humidity. 0~90% | ||||||||
