| 6 1/2 디지트 듀얼 측정 멀티미터 GDM-9061/9060



제품명 6 1/2 디지트 듀얼 측정 멀티미터
모델명 GDM-9061/9060
상세사양

•6 1/2 디지트 듀얼 측정 멀티미터

•디스플레이: 4.3 TFT LCD

•1,200,000 카운트

•DCV 정확도: 0.0035%(9061)

•DCV 정확도: 0.0075%(9060)

인터페이스 •RS-232C/USB/LAN/Digital IO, GPIB(옵션)
브랜드 GWINSTEK
판매가격 전화문의 : ☎031-750-0440
배송비 주문시 결제

상품 기본설명

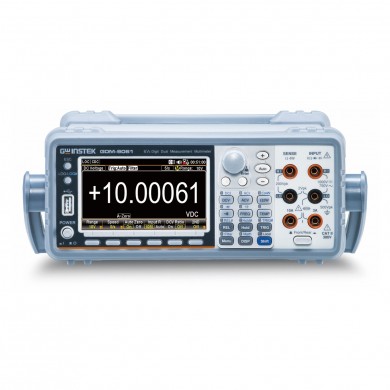

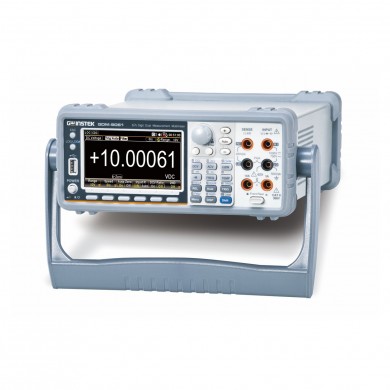

6 1/2 디지트 듀얼 측정 멀티미터 GDM-9061/9060

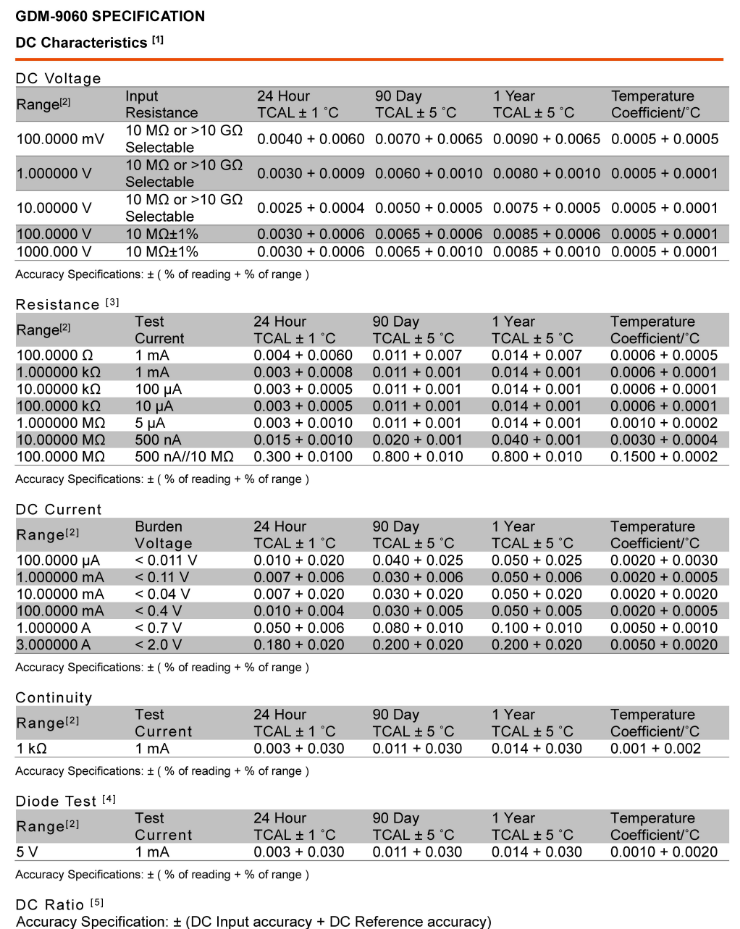

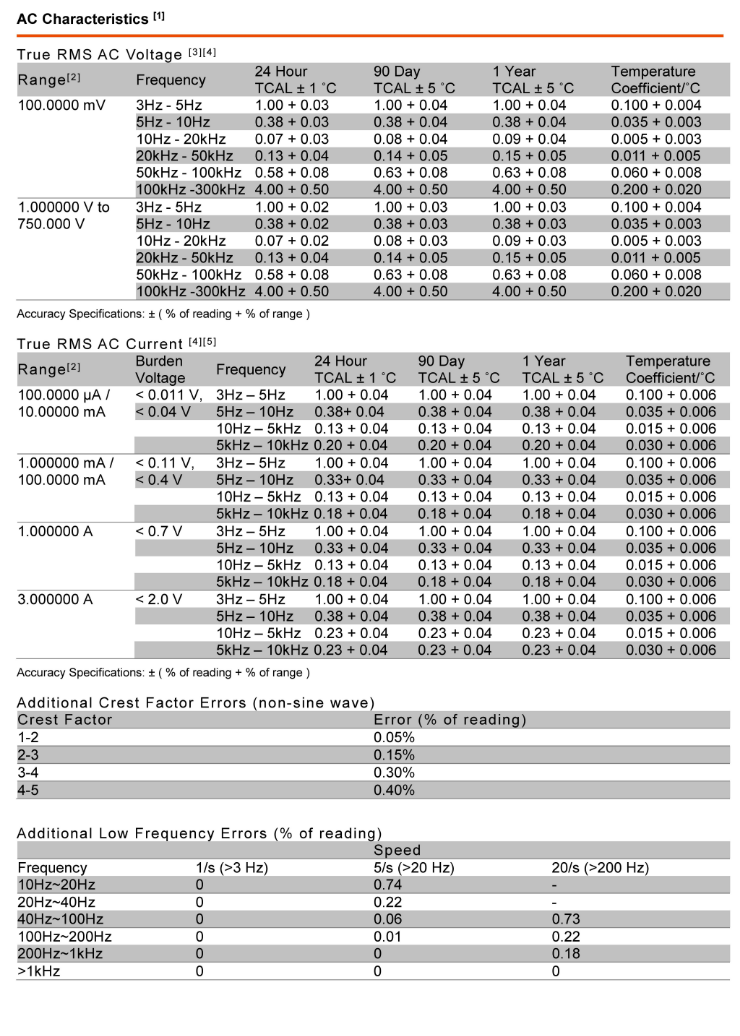

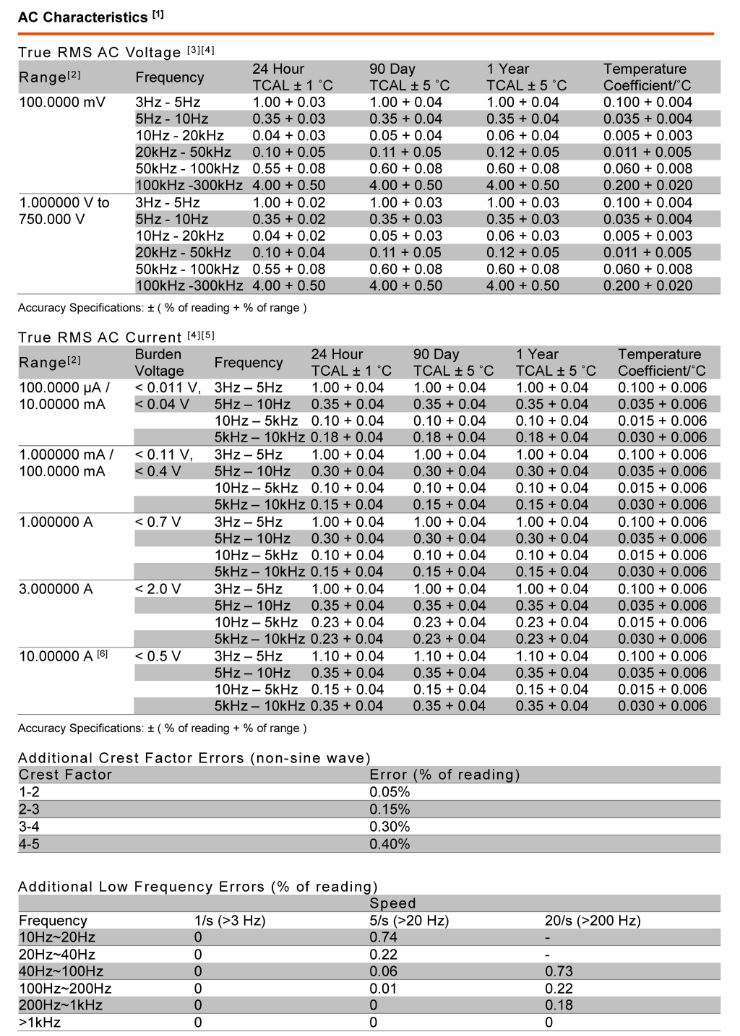

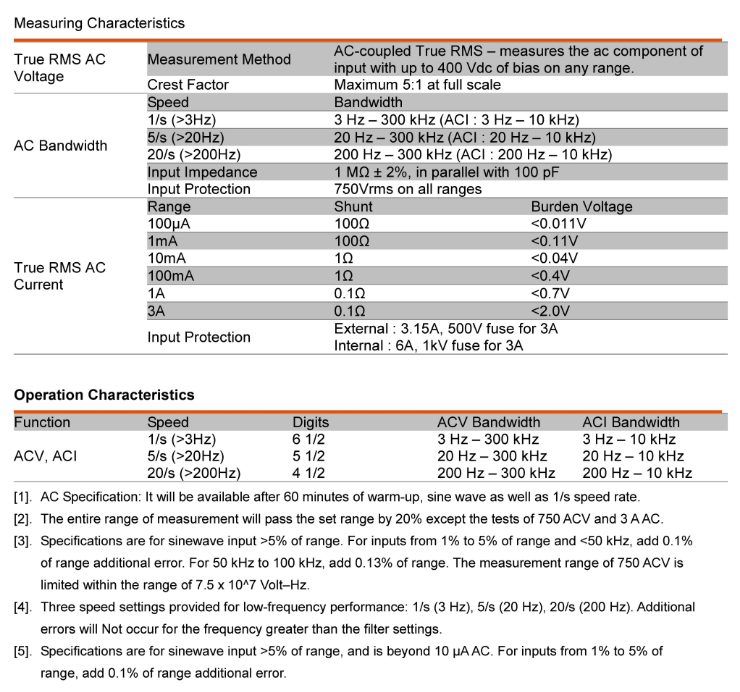

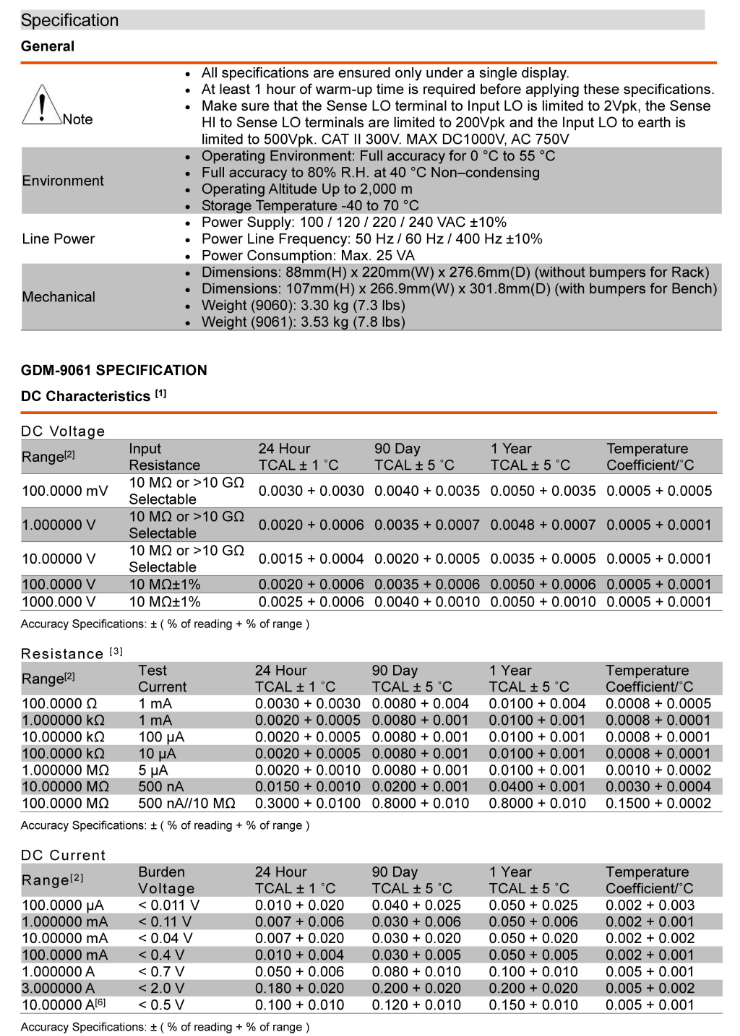

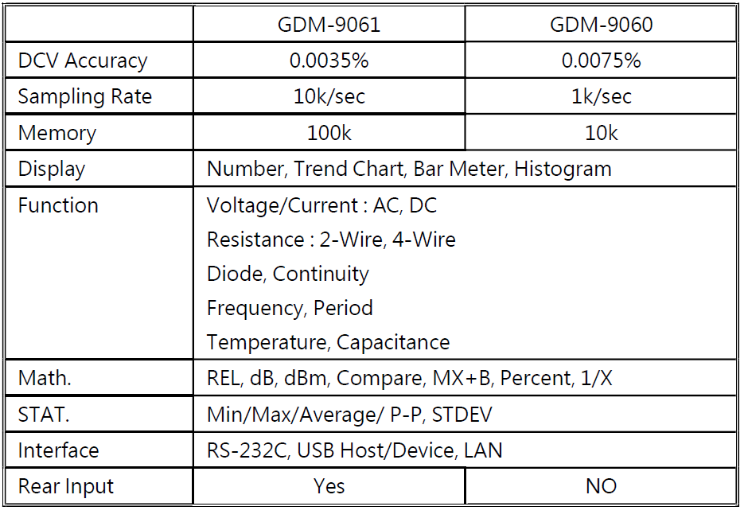

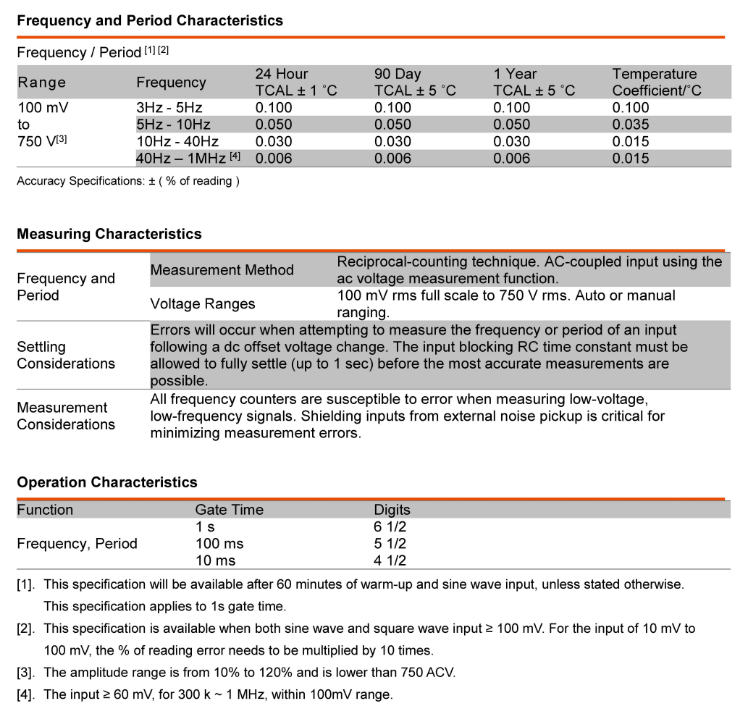

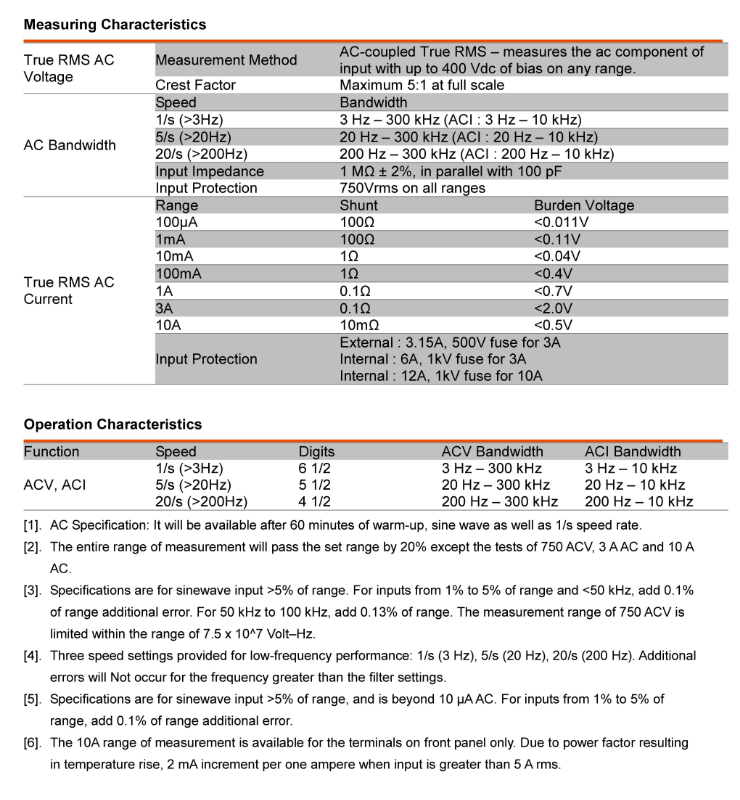

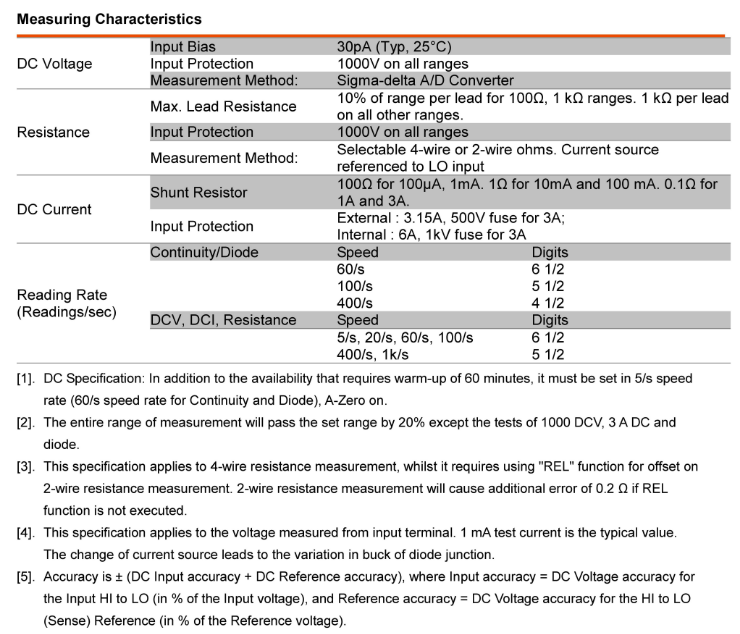

제품사양

주요 특징

• 6 1/2 Digit Display:1,200,000 Counts

• 4.3 TFT Craphic LCD

• DCV Basic Accuracy:0.0035%(GDM-9061)/0.0075%(GDM-9060)

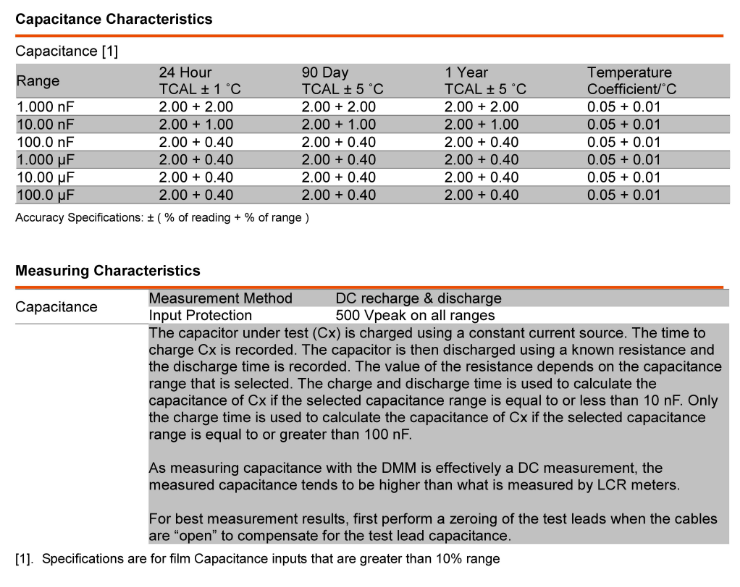

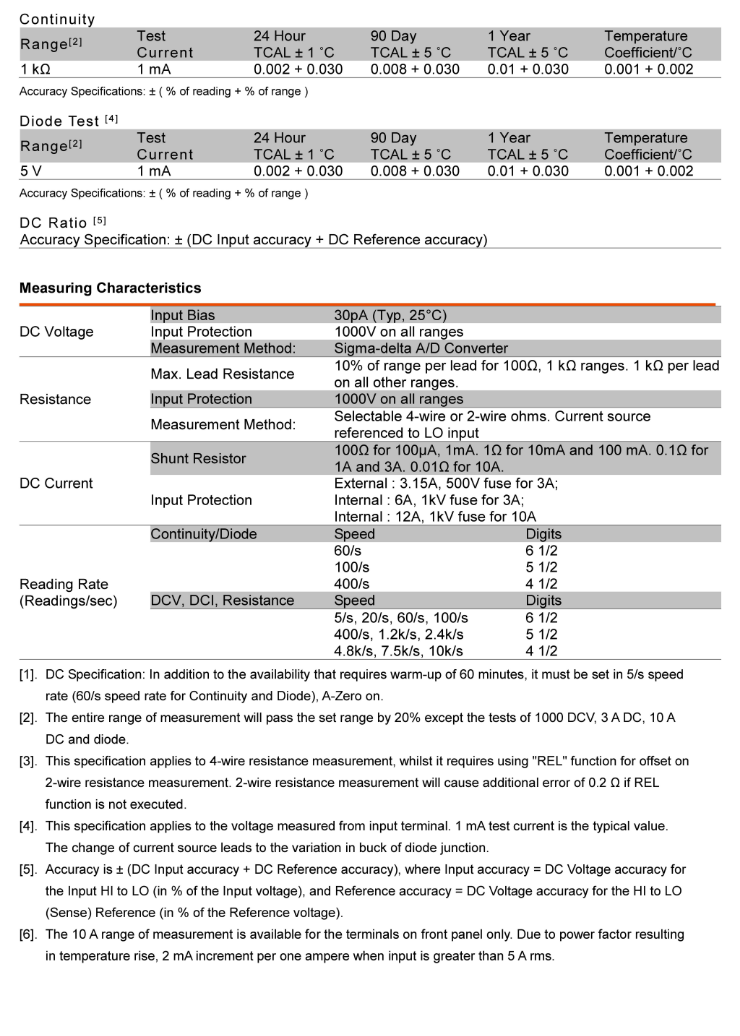

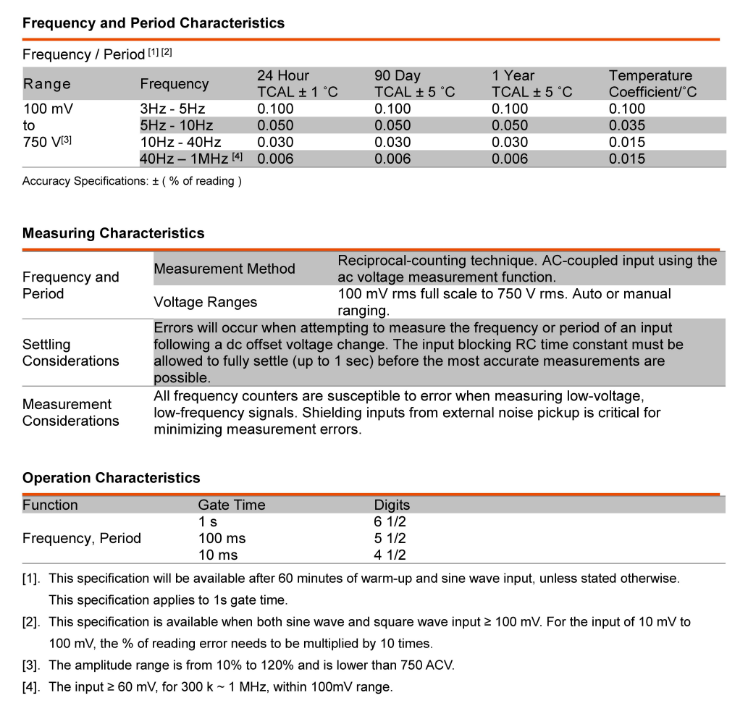

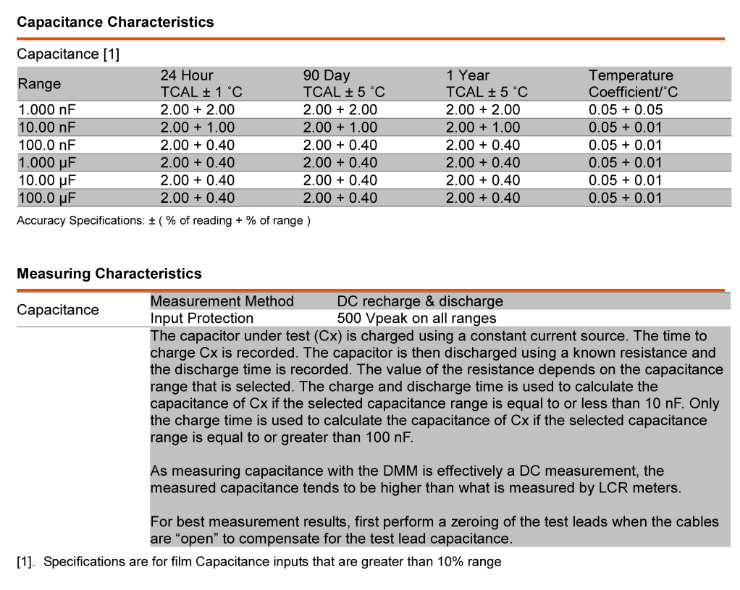

• 12 Measurement Functions: DCV, ACV, DCI, ACI, 2-wire and 4-wire Resistance, Frequency, Period, Diode, Continuity, Temperature and Capacitance

• Sampling Rate up to 10k SPS (GDM-9061)

• Dual Measurement Function to Providing Two Selected Measurement Simultaneously

• Offer Graphical Capabilities lncluding Histogram, Bar Meter and Trend

• Temperature Measurement Support RTD, Thermistor as Well as Thermocouple

• Standard Interfaces: USB Host/Device, RS-232C, LAN, Digital I/O

• Optional Interface: GPIB



GW Instek launches GDM-906X series 6 ½ digit dual measurement multimeter (2 models: GDM-9061 and GDM-9060), featuring high precision DC voltage accuracy, fast sampling rate, 12 measurement functions (DC voltage/current, AC voltage/current, 2-wire/4-wire resistance, frequency, period, diode, continuity beeper, temperature, capacitance), 6 mathematical functions (dB/dBm/Compare/ MX+B/Percent and 1/X) as well as a variety of communications interfaces(USBdevice/host,RS-232C,LAN,digitalI/Oand optional GPIB) to provide comprehensive measurement capabilities, higher speed and accuracy.



Ideal benchtop partner



The GDM-906X series provides all fundamental measurement functions engineers require to design, develop, and test electronic circuits or products, including voltage, current, resistance, diode, and continuity beeper, frequency, temperature and capacitance. In addition, the series also features mathematical functions (dB, dBm, Compare, MX+B, 1/X and Percent), statistical functions (Min/Max/Average/P-P/STDEV), and a variety of standard communications interfaces.Theseries can meet specific measurementrequirementsandcomplexmeasurementapplicationswhether for the benchtop operation or to be installed in the system.






Diverse display mode



In addition to the standard numeric display mode, it also provides a variety of graphical functions such as bar meter, trend chart and histogram, so that the measurement results are no longer just a series of numbers, but a swift insight into the panoramic measurement.

















Dual measurements and dual trend lines



IThe dual measurement function has always been a unique feature of GW Instek digital multimeters, allowing two measurement functions to be performed simultaneously and displaying the test results separately so as to greatly improve the test speed of the multi-functional measurement tasks.











High measurement resolution and high sampling rate

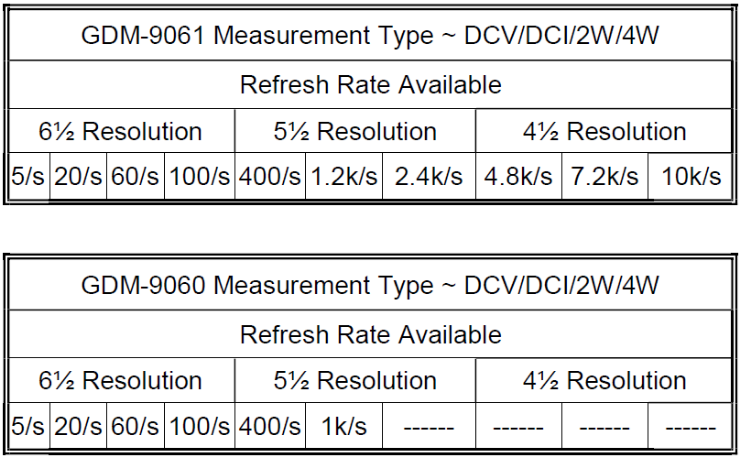

The GDM-906X series provides high resolution of 0.1μV for voltage measurement, 100pA for current measurement, and 100μΩ for resistance measurement to meet the necessary requirements for precision measurement in specific applications. In addition, GDM-9061 is capable of achieving 10k readings per second with a display resolution of 4½ digits, while GDM-9060 achieves 1k measurement readings per second with a display resolution of 5½ digits;such a fastsampling rate is sufficientforcurrent measurementneeds.

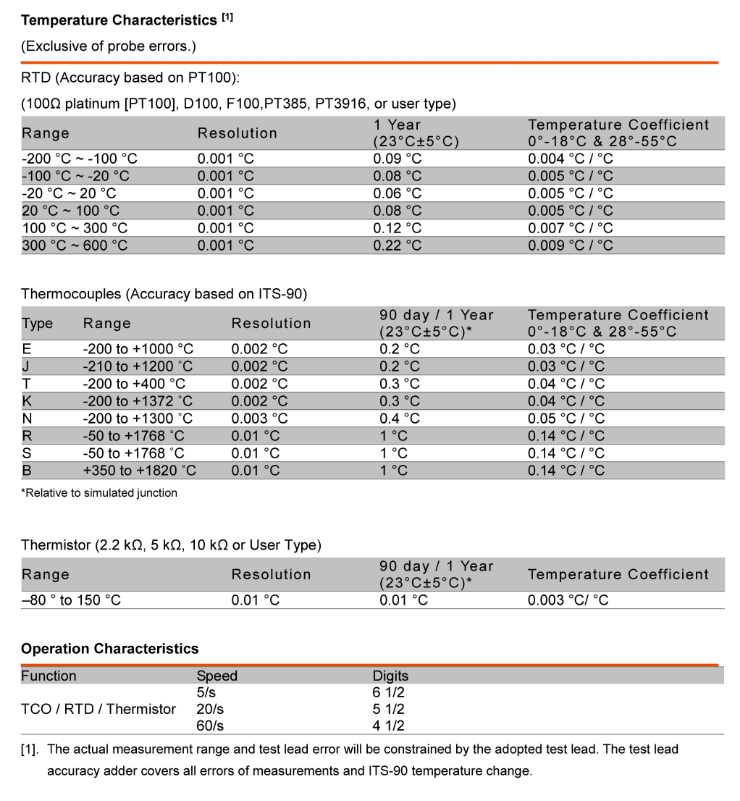

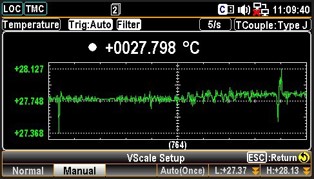

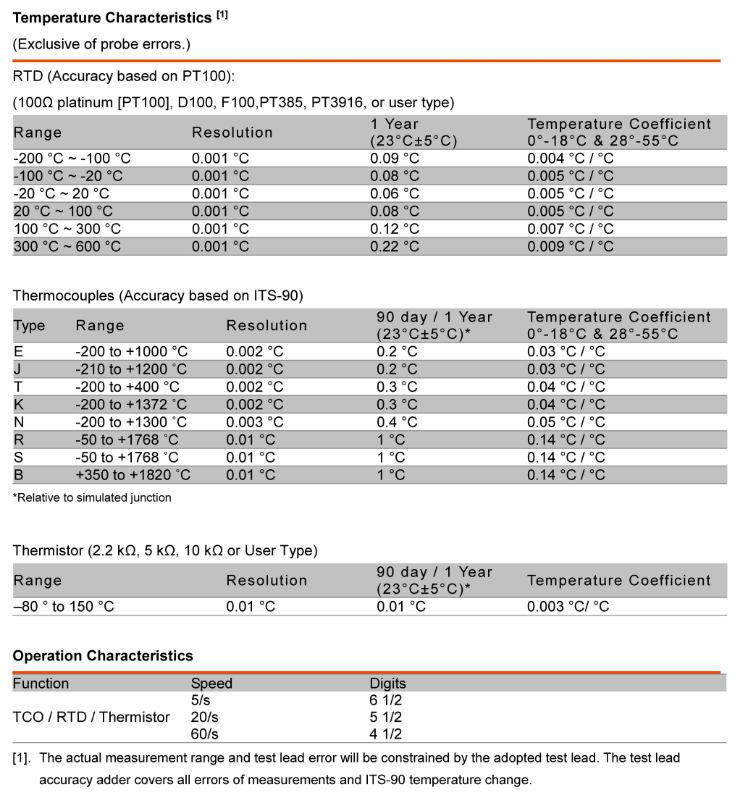

Temperature measurement



The GDM-906X series conducts temperature measurement and is ideal for a variety of temperature sensors, such as thermistors, RTDs, and thermocouples. The GDM-906X's temperature measurement supports commonly used thermocouple types (e.g. J / T / K..., etc.), using voltage measurement terminals as thermocouple inputs, and calculating temperature based on voltage fluctuations; the function can be used as a temperature recorder if collocated with internalmemory capacityand the trend chart function.

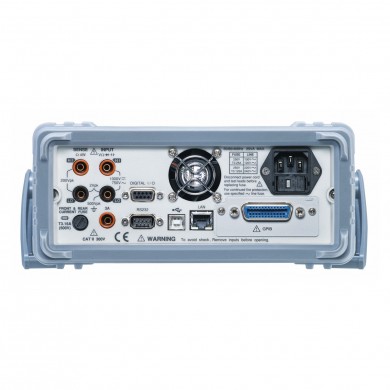

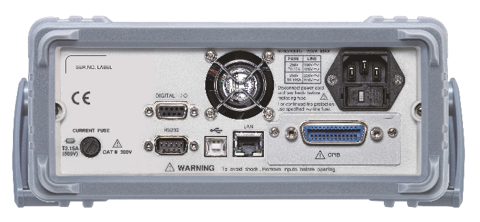

Diverse communications interface and fast transfer rate



For system integration applications, the GDM-906X series is equipped with RS232, USB and LAN as standard communications interfaces, and GPIB is an option (can be installed by customer) to meet the requirements of different system integrations. Data transfer rate is up to 10k readings per second (GDM-9061) or 1k readings per second (GDM-9060) via USB/LAN/GPIB interfaces.

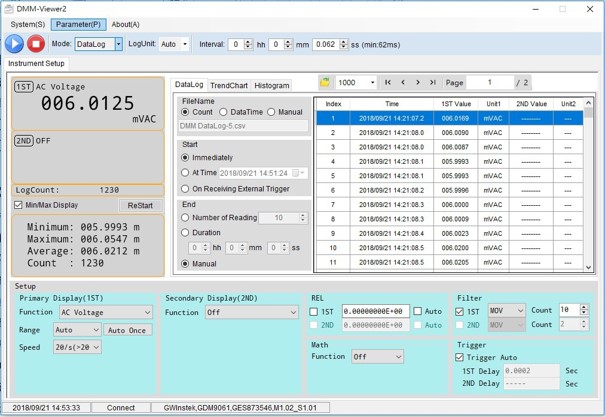

Convenient PC software



FThe PC software DMM-Viewer2 is suitable for any computer communications interfaces (RS232C/LAN/USB/GPIB) provided by the GDM-906X series for long-term data acquisition. The software not only allows users to control the settings of the GDM-906X series but also provides the observation mode or the recording mode for the captured data. For the observation mode, the measurement result is directly presented as the result of the trend chart or the histogramand the resultis not saved. For the recordingmode, themeasurement result is directly saved into the log file, but only the current display is shown in the process. The measured data and trend chart can be viewed after the recording mode is stopped. In addition, the GDM-906X series also provides LabVIEW driver to meet the software application requirements of system integration.


































옵션 및 악세서리

기본 액세서리

안전 지침서 x 1, 전원 코드 x 1, 테스트 리드 GTL-207A x 1, USB 케이블 GTL-246 x 1,

CD x1 (complete user manual, upgrade program and PC software, DMM-Viewer2)

옵션

옵션.01

GPIB 카드

* GPIB 카드는 고객 사이트에서 설치할 수 있습니다.

옵션 액세서리

GTL-205

K타입 열전쌍을 포함한 온도 프로브 아답터, 1000mm

GTL-234

RS-232 케이블, 9핀(암)-9핀, 널 모뎀 ,2000mm

GTL-248

GPIB 케이블, 2000mm

GRA-422

랙 어댑터패널 (19”, 2U)

GTL-308

4선 타입 테스트 리드, 1500mm

GTL-128T

연장 케이블 (T타입)

GTL-128K

연장 케이블 (K타입)

GTL-205

온도 프로브어댑터 (써모커플, K 타입)

라인업

주문 정보

GDM-9061

6 ½ 디지트 듀얼 측정 DMM, DCV 기본 정확도: 0.0035%

견적요청

GDM-9060

6 ½ 디지트 듀얼 측정 DMM, DCV 기본 정확도: 0.0075%

견적요청

옵션

옵션.01

GPIB 카드

견적요청

* GPIB 카드는 고객 사이트에서 설치할 수 있습니다.

옵션 액세서리

GTL-205

K타입 열전쌍을 포함한 온도 프로브 아답터, 1000mm

견적요청

GTL-234

RS-232 케이블, 9핀(암)-9핀, 널 모뎀, 2000mm

견적요청

GTL-248

GPIB 케이블, 2000mm

견적요청

GRA-422

랙 어댑터패널 (19”, 2U)

견적요청

GTL-308

4선 타입 테스트 리드, 1500mm

견적요청
