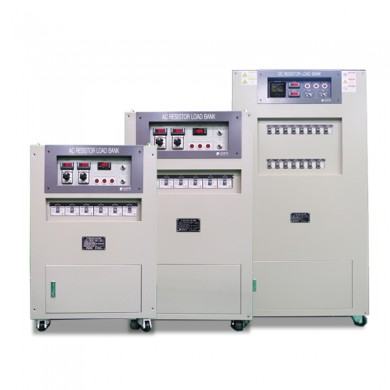

AC R/L/C 로드뱅크 (PTLB-Series)
■ FEATURE |
■ APPLICATIONS |
*교류 저항 로드 뱅크 (AC Resistor Load Bank) *저항성R , 유도성L , 용량성C 부하 선택 및 조합 *평형 부하 시험, 불평형 부하시험, 역률 조정 시험 *용량: 1KVA ~ 200KVA (단상) *STEP 가변형 AC저항부하 *전압,전류 표시메터 *Load Step On-Off 기능 *목표 역율(PF) 조절 기능 *Air Forced Cooling Fan (상부배기형) *OCP 보호기능(차단기) *인가전압범위: 10Vac ~ 800Vac (선택) *인가주파수범위: 40~500Hz
|
*수출 장비 및 수입 장비 부하 시험용 *발전기 부하 성능시험용 *인버터 부하 성능 시험용 *각종 전기,전자 관련 생산 및 R&D 시험용 *MOTOR 및 관련 부품 부하 TEST 용 *품질 보증 및 신뢰성 시험용 |
■ OPTION |
|
*Remote Control Interface : RS-232C or RS-485 *EXT Remote Step Control (접점) *OVP/UVP/OCP/UCP Cut-Off (option) *High & Low Limit Function (option)
|
■ SPECIFICATIONS
MODEL |
PTLB-3K |
PTLB-5K |
PTLB-10K |
PTLB-20K |
PTLB-30K |
PTLB-50K |
PTLB-100K |
|
AC LOAD INPUT |
CAPACITY |
3KVA |
5KVA |
10KVA |
20KVA |
30KVA |
50KVA |
100KVA |
VOLTAGE |
(Customer Order Made) 1-Phase or 3-Phase |
|||||||
CURRENT |
(Customer Order Made) 1-Phase or 3-Phase |
|||||||
Frequency |
40Hz~400Hz |
|||||||
PF |
(R) PF: 1~0.7 (L) PF : 0.1~0.8 (C) PF : 0.1~0.8 |
|||||||
OPERATING MODE |
Only C.R Mode (Contant Resitance) |
|||||||
DISPLAYER |
VOLTAGE |
3 1/2 Digit Digital Display Meter |
||||||
CURRENT |
3 1/2 Digit Digital Display Meter |
|||||||
ACCURACY & STABILITY |
Less then ± 5%~10% |
|||||||
COOLING FAN |
AIR COOLING FAN |
|||||||
OPERATING ENVIRONMENT |
0 ℃ TO 50℃, 80% R.H. |
|||||||
AC POWER SOURCE |
AC 110/220V ± 10% , 1-Phase or 3-Phase , 50/60Hz (Customer Order Made) |
|||||||
DIMENSION (Wx Dx H mm) |
440x500x550 |
440x500x600 |
600x800x1000 |
600x800x1200 |
600x900x1200 |
800x950x1400 |
900x1000x1600 |
※ 제품설계시 외형 치수는 변경될 수 있습니다.
