| AC저항로드뱅크 (PTRLB-Series)

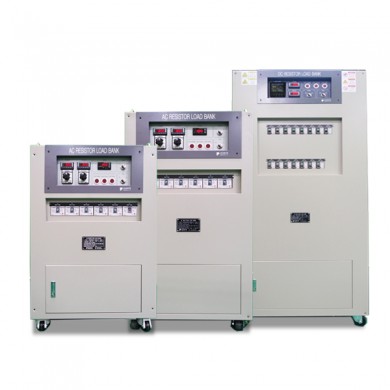

제품명 AC저항로드뱅크 (1상)
모델명 PTRLB-Series
특 징 •AC 저항성 부하 (1상 부하)
상세사양

•부하용량: (1상) 1KW ~ 500KW

•입력전압: 110V/220V/380V/기타

•Load Step 조절

•주문 제작 생산

•외부 Remote 제어기능(옵션)

브랜드 파워티엠 / Korea
판매가격 전화문의 : ☎031-750-0440
배송비 무료배송

상품 기본설명

AC저항로드뱅크 (PTRLB-Series)

제품사양

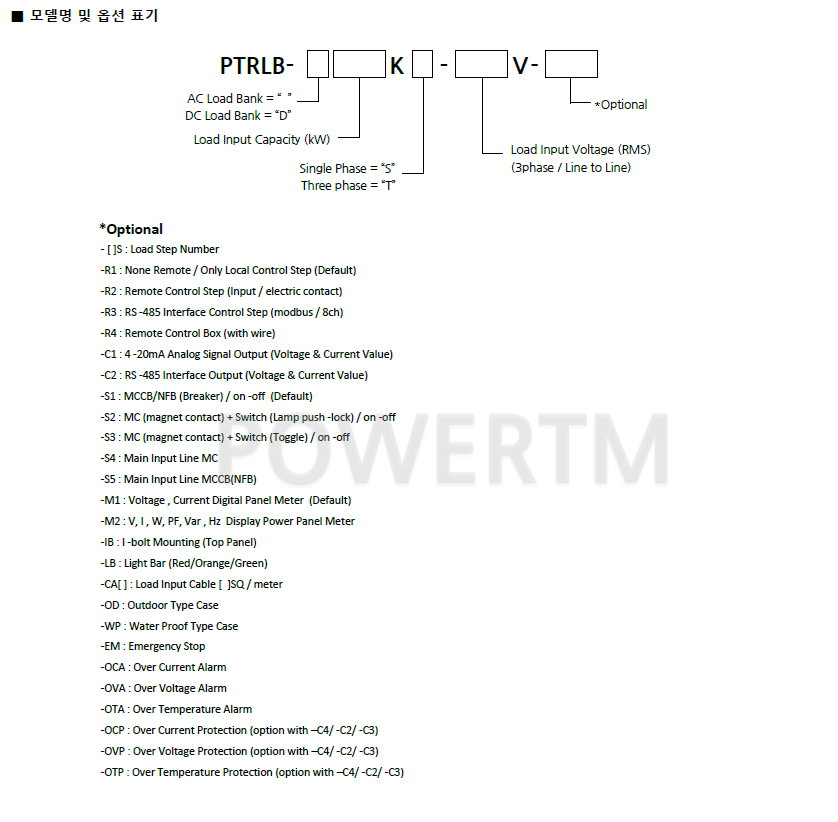

PTRLB-Series

주문형 AC부하기 / 저항로드뱅크 (단상부하용) / 10KVA ~ 100KVA

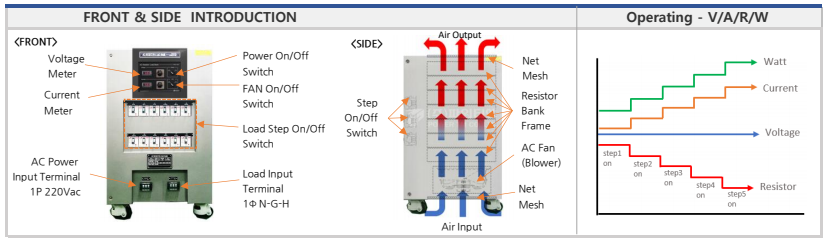

PTRLB-Series본장비는 AC 전원을 수전하여 내부 저항으로 전력을 인가하여 입력 전력량을 조절하는 부하장치입니다. STEP 스위치로 부하 소모 전류량의 단계별 조절이 가능하고 현재 전압 전류상태를 표시합니다.



 ■ FEATURE

■ APPLICATIONS

 * 교류 저항 로드 뱅크 (AC Resistor Load Bank)

 * CR(정 저항) Mode Operation

 * 용량: 1KVA ~ 200KVA (1상)

 * STEP 가변형 AC저항부하

 * 전압,전류 표시메터

 * Load Step On-Off 기능

 * PF (>0.99 : 45~65Hz)

 * Air Forced Cooling Fan (상부배기형)

 * OCP 보호기능(차단기)

 * 인가전압범위: 10Vac ~ 800Vac (선택)

 * 인가주파수범위: 40~500Hz

 * 수출 장비 및 수입 장비 부하 시험용

 * 발전기 부하 성능시험용

 * 인버터 부하 성능 시험용

 *  각종 전기,전자 관련 생산 및 R&D 시험용

 *  MOTOR 및 관련 부품 부하 TEST 용

 *  품질 보증 및 신뢰성 시험용

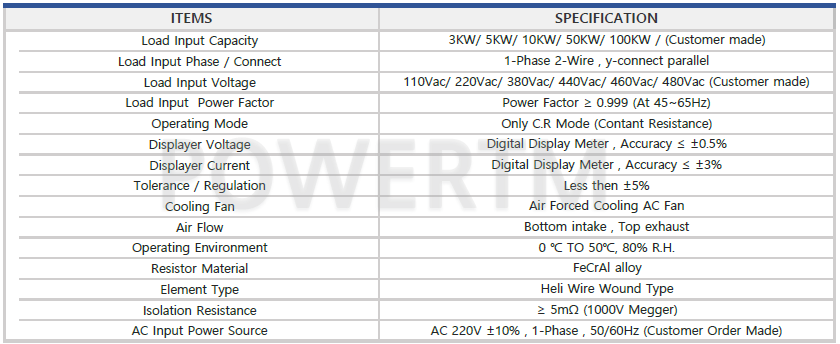

■ SPECIFICATION

ITEMS SPECIFICATION
  Load Input Capacity 1KW/ 2KW/ 5KW/ 10KW/ 50KW/ 100KW / (Customer made)
  Load Input Phase / Connect 1-Phase 2-Wire , y-connect parallel
  Load Input Voltage 110Vac/ 220Vac/ 380Vac/ 440Vac/ 460Vac/ 480Vac (Customer made)
  Load Input  Power Factor Power Factor ≥ 0.999 (At 45~65Hz)
  Operating Mode Only C.R Mode (Contant Resistance)
  Displayer Voltage Digital Display Meter , Accuracy ≤ ±0.5%
  Displayer Current Digital Display Meter , Accuracy ≤ ±3%
  Tolerance / Regulation Less then ±5%
  Cooling Fan Air Forced Cooling AC Fan
  Air Flow Bottom intake , Top exhaust
  Operating Environment 0 ℃ TO 50℃, 80% R.H.
  Resistor Material FeCrAl alloy
  Element Type Heli Wire Wound Type
  Isolation Resistance ≥ 5mΩ (1000V Megger)
  AC Input Power Source AC 220V ±10% , 1-Phase , 50/60Hz (Customer Order Made)








라인업

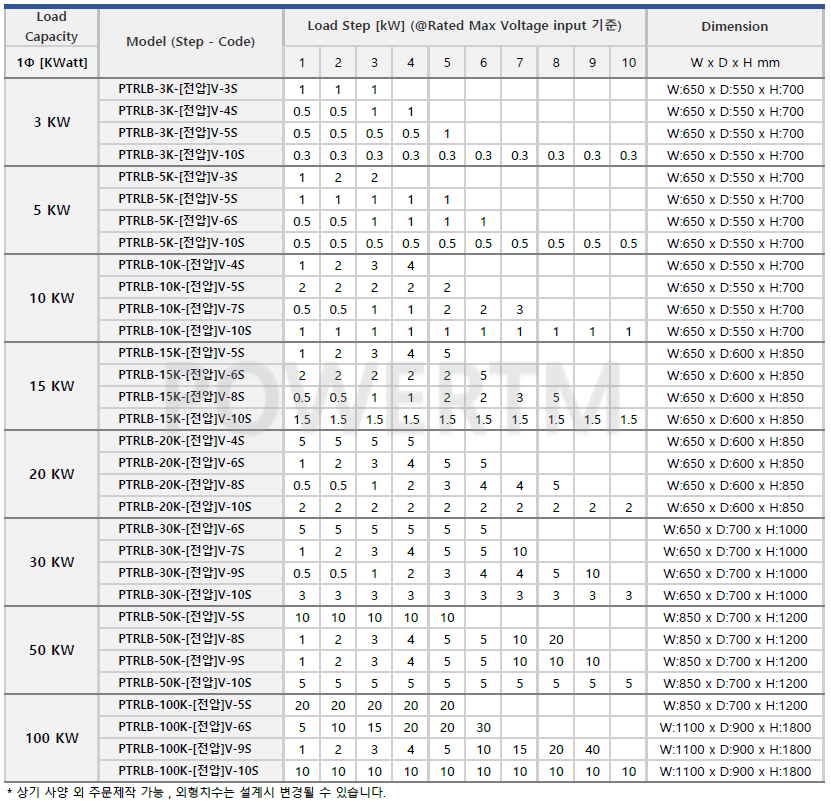

■ 부하 STEP 구성 예시표 및 외함 DIMENSION
Load
Capacity
Model (Step - Code) Load Step [kW] (@Rated Max Voltage input 기준)  Dimension
1Φ [KWatt] 1 2 3 4 5 6 7 8 9 10 W x D x H mm
3 KW PTRLB-3K-[전압]V-3S 1 1 1               W:650 x D:550 x H:700
PTRLB-3K-[전압]V-4S 0.5 0.5 1 1             W:650 x D:550 x H:700
PTRLB-3K-[전압]V-5S 0.5 0.5 0.5 0.5 1           W:650 x D:550 x H:700
PTRLB-3K-[전압]V-10S 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 W:650 x D:550 x H:700
5 KW PTRLB-5K-[전압]V-3S 1 2 2               W:650 x D:550 x H:700
PTRLB-5K-[전압]V-5S 1 1 1 1 1           W:650 x D:550 x H:700
PTRLB-5K-[전압]V-6S 0.5 0.5 1 1 1 1         W:650 x D:550 x H:700
PTRLB-5K-[전압]V-10S 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 W:650 x D:550 x H:700
10 KW PTRLB-10K-[전압]V-4S 1 2 3 4             W:650 x D:550 x H:700
PTRLB-10K-[전압]V-5S 2 2 2 2 2           W:650 x D:550 x H:700
PTRLB-10K-[전압]V-7S 0.5 0.5 1 1 2 2 3       W:650 x D:550 x H:700
PTRLB-10K-[전압]V-10S 1 1 1 1 1 1 1 1 1 1 W:650 x D:550 x H:700
15 KW PTRLB-15K-[전압]V-5S 1 2 3 4 5           W:650 x D:600 x H:850
PTRLB-15K-[전압]V-6S 2 2 2 2 2 5         W:650 x D:600 x H:850
PTRLB-15K-[전압]V-8S 0.5 0.5 1 1 2 2 3 5     W:650 x D:600 x H:850
PTRLB-15K-[전압]V-10S 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 W:650 x D:600 x H:850
20 KW PTRLB-20K-[전압]V-4S 5 5 5 5             W:650 x D:600 x H:850
PTRLB-20K-[전압]V-6S 1 2 3 4 5 5         W:650 x D:600 x H:850
PTRLB-20K-[전압]V-8S 0.5 0.5 1 2 3 4 4 5     W:650 x D:600 x H:850
PTRLB-20K-[전압]V-10S 2 2 2 2 2 2 2 2 2 2 W:650 x D:600 x H:850
30 KW PTRLB-30K-[전압]V-6S 5 5 5 5 5 5         W:650 x D:700 x H:1000
PTRLB-30K-[전압]V-7S 1 2 3 4 5 5 10       W:650 x D:700 x H:1000
PTRLB-30K-[전압]V-9S 0.5 0.5 1 2 3 4 4 5 10   W:650 x D:700 x H:1000
PTRLB-30K-[전압]V-10S 3 3 3 3 3 3 3 3 3 3 W:650 x D:700 x H:1000
50 KW PTRLB-50K-[전압]V-5S 10 10 10 10 10           W:850 x D:700 x H:1200
PTRLB-50K-[전압]V-8S 1 2 3 4 5 5 10 20     W:850 x D:700 x H:1200
PTRLB-50K-[전압]V-9S 1 2 3 4 5 5 10 10 10   W:850 x D:700 x H:1200
PTRLB-50K-[전압]V-10S 5 5 5 5 5 5 5 5 5 5 W:850 x D:700 x H:1200
100 KW PTRLB-100K-[전압]V-5S 20 20 20 20 20           W:850 x D:700 x H:1200
PTRLB-100K-[전압]V-6S 5 10 15 20 20 30         W:1100 x D:900 x H:1800
PTRLB-100K-[전압]V-9S 1 2 3 4 5 10 15 20 40   W:1100 x D:900 x H:1800
PTRLB-100K-[전압]V-10S 10 10 10 10 10 10 10 10 10 10 W:1100 x D:900 x H:1800
* 상기 사양 외 주문제작 가능 , 외형치수는 설계시 변경될 수 있습니다.
