| Oscilloscopes / WaveMaster 8000HD

> 제품소개 > 오실로스코프 디지털 오실로스코프 LECROY

제품명	Oscilloscopes
모델명	WaveMaster 8000HD
특 징	•20 GHz - 65 GHz 대역폭
상세사양	•Bandwidth : 20GHz - 65 GHz •Max Memory : 5 Gpts •Max Sampling Rate: 320 GS/s •Input Channels : 4 •Resolution :12-bit
브랜드	LECROY
판매가격	전화문의 : ☎070-4333-8982
배송비	무료배송

견적문의 위시리스트

전체목록 ◀◀ 뒤로가기

상품 기본설명

Oscilloscopes / WaveMaster 8000HD

제품사양

Serial Data Superpower

WaveMaster 8000HD는 처음 개발된 실리콘 특성화, 채널 링크 검증, 전체 프로토콜 스택 디버깅 등 제품 개발의 모든 단계를 검증 및 디버깅할 수 있도록 설계된 유일한 고대역폭 오실로스코프입니다. 타사의 오실로스코프에서는 제공하지 않는 분석 전용 툴을 사용하여 더 많은 엔지니어링 작업을 지원합니다.

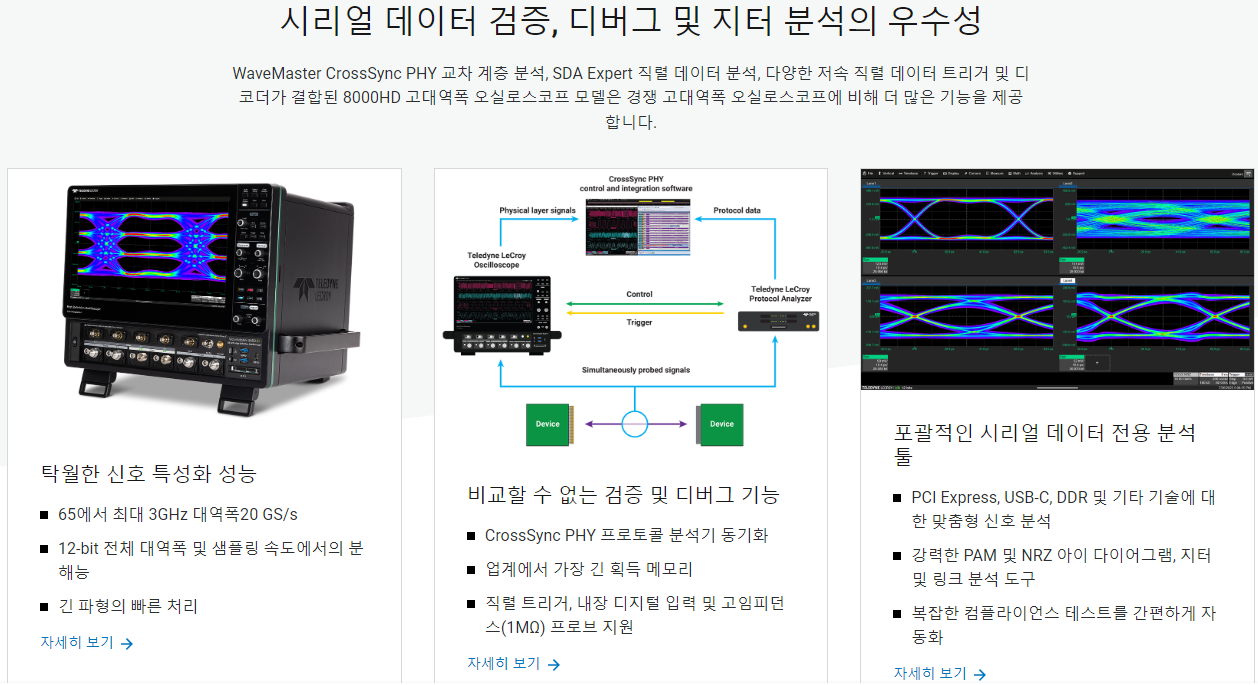

탁월한 신호 특성화 성능
비교할 수 없는 검증 및 디버그 기능
포괄적인 시리얼 데이터 전용 분석 툴

제품 개발의 모든 단계에 적용 가능한 고대역폭 오실로스코프

WaveMaster 8000HD 오실로스코프는 모든 개발 단계에 필요한 기능을 지원하여 출시 기간을 단축합니다. WaveMaster 8000HD 오실로스코프 모델은 고속 특성화, 규정 준수, 검증 및 디버그 도구의 전체 세트를 제공합니다. 경쟁사의 고대역폭 오실로스코프는 특성화 및 규정 준수 작업만 지원합니다.

■특징

디바이스 성능을 이해하려면 신호 충실도와 분석 기능이 특별하게 조합되어야합니다. WaveMaster 8000HD는 가장 복잡한 특성화를 쉽게 수행합니다.

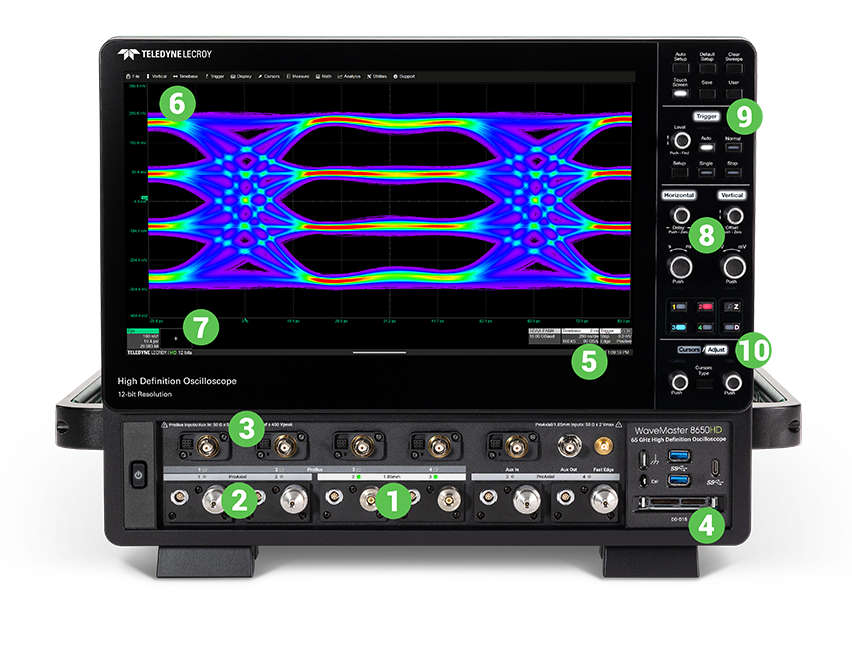

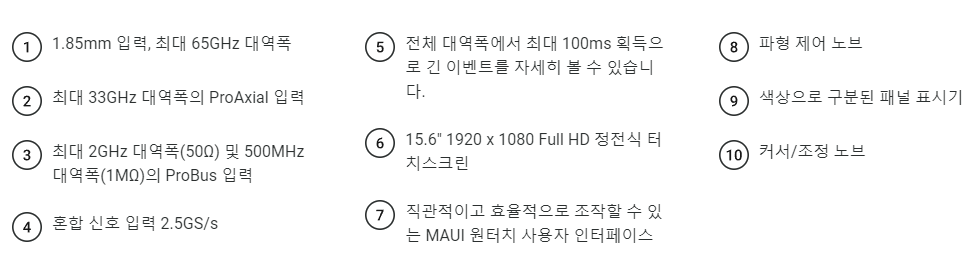

1 두 개의 65 GHz 입력 채널

2 네 개의 33 GHz 입력 채널

3 12-bit 분해능

4 SDA Expert 시리얼 데이터 분석 아이 다이어그램, 지터 및 노이즈 분석

■자동화

WaveMaster 8000HD는 강력하고 유연한 테스트 자동화 도구와 기능을 제공하여 작업 흐름을 개선하고 설정 오류를 최소화합니다.

1 PCI Express를 포함한 최신 직렬 기술을 위한 QualiPHY 테스트 자동화®, USB, DDR 등

2 동급 최고의 PC 플랫폼을 적용하여 데이터 처리가 빠릅니다.

3 리시버 테스트 캘리브레이션과 측정 자동화

■컴플라이언스

오늘날의 첨단 기술 표준은 특성화 및 적합성 테스트에 대한 엄격한 요구 사항을 부과합니다. WaveMaster 8000HD는 다음을 통해 이러한 복잡한 작업 흐름을 단순화합니다.

1 PCI Express, USB, DDR 등을 위한 QualiPHY 테스트 자동화

2 기술별 측정 전용 분석도구를 사용한 SDA Expert 아이 다이어그램, 지터 및 노이즈 분석

3 테스트 설정 문제 해결을 위한 고유한 디버그 도구

4 동급 최고의 PC 플랫폼을 적용하여 데이터 처리가 빠릅니다.

■ 검증

규정 준수를 넘어서는 것은 장치가 모든 조건에서 의도한 대로 작동하도록 보장하는 것을 의미합니다. WaveMaster 8000HD의 높은 신호 충실도와 유연한 디버그 도구의 독특한 조합은 작동 중인 시스템의 더 많은 부분을 볼 수 있음을 의미합니다.

1 고해상도, 고대역폭 아날로그 입력

2 최대 30GHz 대역폭의 차동 프로브

3 최대 8Gpts 획득 메모리 옵션

4 사이드밴드 및 명령 버스 캡처를 위한 혼합 신호 입력 기능

■통합

개발 주기에서 가장 어려운 문제 중 하나는 호환되지 않는 두 장치가 올바르게 상호 운용되지 않을 때 발생합니다. 그만큼 WaveMaster 8000HD는 이러한 특정 디버그 시나리오를 위해 설계되었습니다.

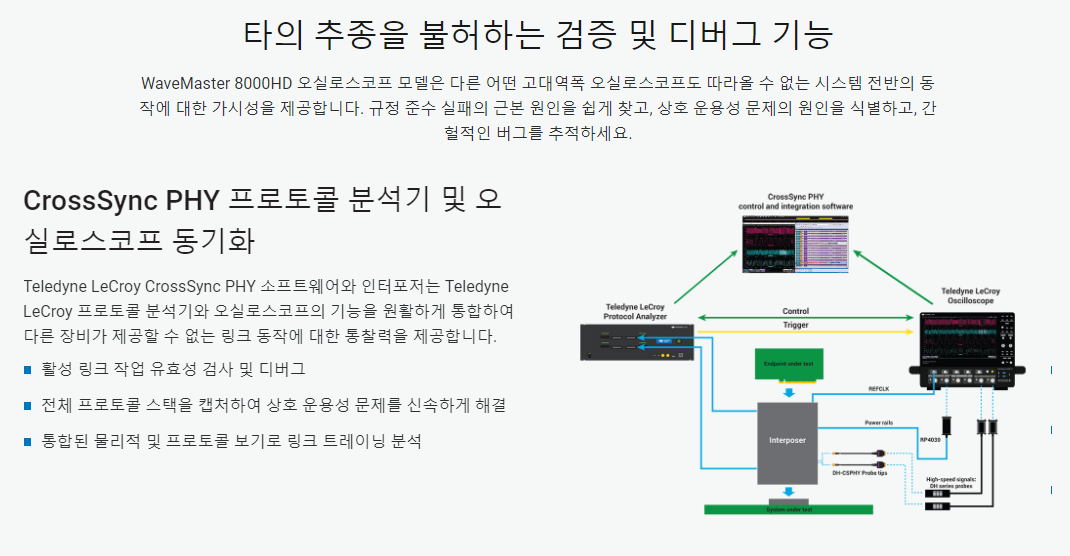

1 크로스싱크™ Teledyne LeCroy 프로토콜 분석기와 PHY 소프트웨어 통합으로 전체 프로토콜 스택을 한 번에 보여줍니다.

2 라이브 링크에서 데이터를 캡처하기 위한 CrossSync PHY 인터포저

3 고속 회선, 전력 레일, 디지털 측파대 등 모든 중요한 장치 신호를 캡처하기 위한 유연한 입력

■디버그

고속 인터페이스를 디버깅한다는 것은 두 개의 오실로스코프(고속 특성화용 하나와 임베디드 디버그용 하나)를 보유한다는 의미였습니다. WaveMaster 8000HD는 타협 없이 모든 것을 수행합니다.

1고속 회선, 전력 레일, 디지털 측파대 등 모든 중요한 장치 신호를 캡처하기 위한 유연한 입력

2사이드밴드 및 명령 버스 캡처를 위한 혼합 신호 입력 기능

3전체 샘플링 속도에서 8ms 캡처 시간을 위한 최대 100 Gpts 수집 메모리 옵션

고대역폭, 고해상도, 빠른 처리

WaveMaster 8000HD 오실로스코프는 가장 강력한 고대역폭 오실로스코프 신호 수집 및 처리 플랫폼입니다.

65에서 최대 3GHz 대역폭20 GS/s

전체 대역폭 및 샘플링 속도에서 12비트

모든 세부 사항을 캡처할 수 있는 최대 8 Gpts 수집 메모리

복잡한 신호를 빠르게 처리할 수 있는 64GB RAM을 갖춘 동급 최고의 PC 시스템
