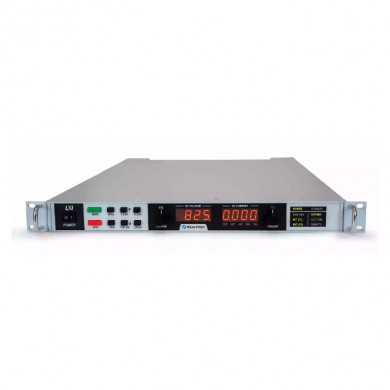

| Programmable DC Power Supplies (SL Series)



제품명 Programmable DC Power Supplies
모델명 SL Series
특 징 •용량: 1.5 kW – 10 kW
상세사양

•127 models

•1U rack-mount

•1.5 kW, 2.6 kW, 4 kW, 6 kW, 8 kW, 10 kW power levels

•5 Vdc to 1500 Vdc output voltage

•1.5 Adc to 250 Adc output current

•UL/CSA listed, CE Mark

•Designed and manufactured in the USA

인터페이스 •RS-232C , LXI Class C Ethernet
인증 •UL/CSA , CE
브랜드 MAGNA POWER / USA
판매가격 전화문의 : ☎031-750-0440
배송비 주문시 결제

상품 기본설명

Programmable DC Power Supplies (SL Series)

제품사양

새로운 등급의 1U 전원 공급 장치
최대 10kW까지 가능한 Current-Fed 토폴로지 전원 공급 장치
SL 시리즈는 Magna-Power의 대표적인 전류 공급 전력 처리 토폴로지를 통해 ATE 의 신뢰성이 높은 전력 밀도 요구를 충족하도록 처음부터 설계된 Magna-Power의 40년 이상의 전력 공급 기술 혁신을 기반으로 합니다. 최첨단 반도체와 혁신적인 내부 설계 및 방열원을 이용한  SL 시리즈는 1.5 kW, 2.6 kW, 4 kW, 6 kW, 8 kW 및 10kW 의 모델을 갖춘 업계 최고의 1U 사이즈의  프로그래밍 가능한 전력을 제공합니다.
Current-Fed Topology : 강력한 전력 변환 기술
모든 MagnaDC 전원 공급 장치는 Current-Fed 토폴로지에서 고주파 IGBT 기반 전력 처리를 사용합니다.
이 토폴로지는 향상된 제어 및 시스템 보호를 위해 기존의 Voltage-Fed 토폴로지에 단계를 추가하여 고장  상태에서도 전원 공급 장치가 자체 보호되도록 보장합니다. 이 토폴로지의 자체 보호 특성으로 인해 빠르게 상승하는 전류 스파이크와 자기 코어 포화 가능성이 사라집니다.
강력한 토폴로지 외에도 MagnaDC 전원 공급 장치의 주요 성능 특성은 다음과 같습니다.
- 고정밀 전압 및 전류 프로그래밍 정확도
- 동급최고의 라인 및 부하 조절 성능
- 돌입 제한 회로가 있는  3상 AC 입력 전력 계수
- 컴퓨터 및 사용자 I/O가 전원 공급 장치 출력으로부터 절연 처리
For more details, read: Current-Fed Power Processing—Ride Through Robustness
표준 안전 기능
MagnaDC  전원 공급 장치는 다음과 같은 광범위한 진단 기능을 갖추고 있습니다.

- AC 위상 손실
- 과온 상태 알림
- 과전압 트립(프로그래밍 가능)
- 과전류 트립(프로그래밍 가능)
- 퓨즈
- 과도한 프로그램 라인 전압
- 인터락
대기 또는 진단 고장 시 AC 주전원은 내장된 AC 컨택터에 의해 기계적으로 분리되므로 원하는 경우에만 전력을 처리할 수 있습니다.
마지막으로, 전용 +5V 인터락 입력 핀과 모든 모델에 +5V reference 를 포함하면 외부 비상 정지 시스템을 외부 접점을 사용하여 쉽게 제어할 수 있습니다.
소트프웨어 및 드라이버
모든 MagnaDC 프로그램 가능 DC 전원 공급 장치는 National Instruments LabVIEW 및 IVI 드라이버와 함께 표준 제공됩니다. 또한 지원 SCPI 명령어는 모든 인터페이스를 통해 ASCII 명령어을 사용하여 사용하기 쉬운 API를 제공합니다.
자체 소프트웨어를 개발할 수 있을 뿐만 아니라 Magna-Power의 원격 인터페이스 소프트웨어도 모든 전원 공급 장치에 포함되어 있습니다. 이 소프트웨어는 컴퓨터 제어로 Magna-Power Electronics 전원 공급 장치를 작동하는 쉽고 직관적인 방법을 사용자에게 제공합니다. 원격 인터페이스 소프트웨어에는 다음을 포함하여 6개의 다른 기능이 있습니다.

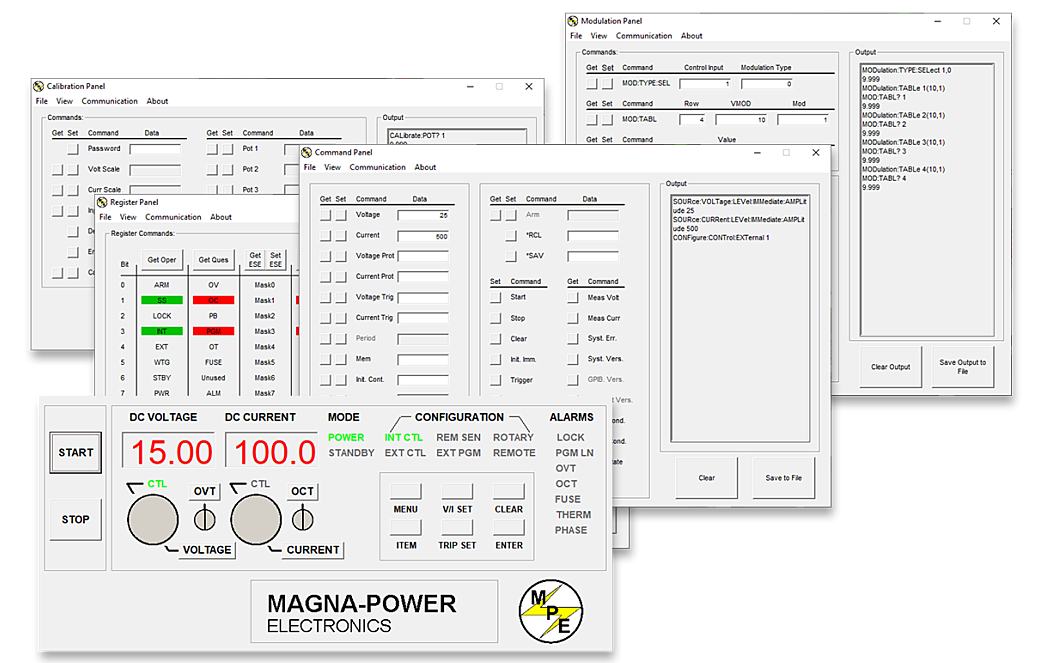

Virtual Control Panel. 데스크탑의 가상 전면 패널을 사용하여 컴퓨터에서 전원 공급 장치를 원격으로 제어합니다.
Command Panel. 소프트웨어가 전원 공급 장치로 보내는 문자열의 로그와 함께 사용 가능한 모든 명령을 탐색합니다. (소프트웨어 개발용으로 사용)
Register Panel. 한 화면에서 모든 전원 공급 장치 레지스터의 상태를 빠르게 가져옵니다.
Calibration Panel. 내부 디지털 전위차계를 재보정합니다.
Firmware Panel. 전원 공급 장치의 펌웨어 업그레이드.
Modulation Panel. 무연 원격 감지를 위한 비선형 프로파일 또는 자동 보정을 모사합니다.
원격 인터페이스 소프트웨어는 USB 및 RS485 변환기와 함께 RS232, LXI TCP/IP 이더넷, IEEE-488을 지원합니다.


고성능 마스터-슬레이브 동작
모든 MagnaDC 전원 공급 장치에는 마스터 슬레이브 기능이 있습니다.
MagnaDC 마스터 슬레이브 전략은 마스터에서 슬레이브 장치로 직접 게이트 드라이브 신호를 제공하여 장치가 병렬 또는 직렬로 추가될 때 성능 저하를 방지하는 데 도움이 됩니다. 이 기술은 시스템에 대한 하나의 제어 루프를 보장하고 장거리에서 아날로그 제어 참조를 보낼 때 일반적으로 발견되는 노이즈 민감성을 제거합니다.
UID47(Universal Interface Device 47) 액세서리는 구성에 따라 거의 동일한 전류 또는 전압 공유를 가능하게 하는 Magna-Power DC 전원 공급 장치의 마스터-슬레이브 병렬 또는 직렬 구성을 용이하게 합니다.
아날로그 제어를 위한 외부 사용자 I/O

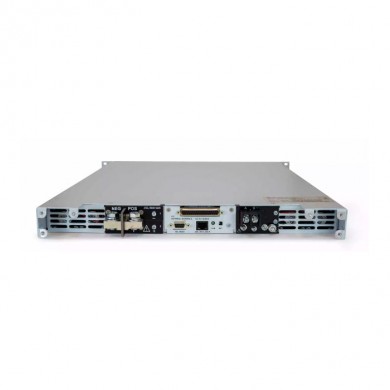

표준으로 포함된 후면 절연 37핀 I/O 커넥터를 사용하여 외부 신호를 사용하여 MagnaDC 전원 공급 장치를 제어하고 모니터링할 수 있습니다. 전압, 전류, 과전압 및 과전류 설정값은 0-10V 아날로그 신호를 적용하여 설정됩니다. 각 진단 조건에는 지정된 핀이 제공되며 High일 때 +5V를 읽습니다. 기준 +5V 및 +10V 신호가 제공되어 외부 전압 신호가 필요하지 않고 Dry Contact를 사용할 수 있습니다.
또한 전원 공급 장치는 정상적으로 닫혀 있는 외부 인터록 기능이 있어 활성화되면 전원 공급 장치를 다른 비상 정지 장비와 연결할 수 있습니다. 이 모든 핀은 출력 단자에서 절연되어 있으며 기본적으로 접지를 기준으로 하므로 추가 절연 장비나 옵션이 필요하지 않습니다.
전원 공급 장치에서 사용 가능한 I/O 목록
- 4 analog inputs (0-10V)
- 2 analog outputs (0-10V)
- 5 digital inputs (5V)
- 15 digital outputs (5V)
- +2.5V, +5V and +10V reference signals

High Slew Rate Output(+HS) 이 장착되면 높은 대역폭 작동이 빠른 상승 시간과 함께 활성화되어 MagnaDC  전원 공급 장치가 HIL(Hardware-in-the-Loop)에 대한 요구 사항을 해결할 수 있습니다.

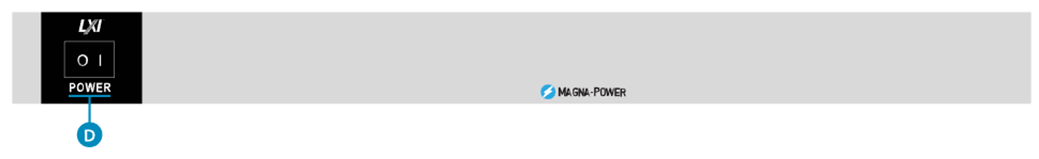

 Front Panel - Standard



Front Panel - C Version

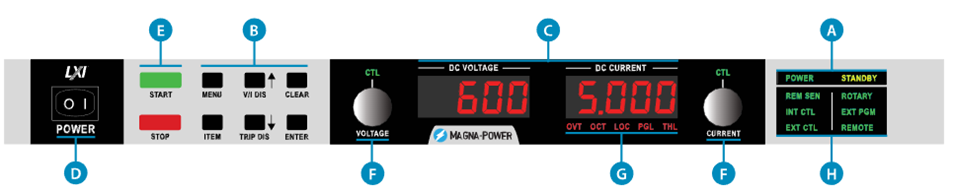

A: POWER: Indicates power output
    STANDBY: Indicates control power only
B: Function Keys
    MENU: Selects function
    ITEM: Selects item within function
    V/I DIS: Displays voltage-current settings
    TRIP DIS: Displays OVT and OCT setting
    CLEAR: Clears settings or resets fault
    ENTER: Select item
C: Meters display output voltage, output current, voltage set point, current set point,
    over voltage trip and over current trip
D: Power switch energizes control circuits without engaging main power
E: Engages and disengages main power via integrated mechanical contactor
F: Stepless rotary knob to set voltage-current
G: Diagnostic Alarms
    LOC: Interlock
    PGL: External input voltage beyond limits
    THL: Over-temperature condition
    OVT: Over-voltage protection has tripped
    OCT: Over-current protection has tripped
H: REM SEN: Remote sense enabled
     INT CTL: Front panel start/stop/clear enabled
     EXT CTL: External start/stop/clear enabled
     ROTARY: Front panel rotary knob input
     EXT PGM: External analog voltage-current control
     REMOTE: Computer control
AC INPUT SPECIFICATIONS
1Φ AC Input Voltage
85 to 265 Vac (UI: Universal input; 1.5 kW Models)
1Φ, 2-wire + ground
187 to 265 Vac (UI2: Universal input 2; 2.6 kW Models)
3Φ AC Input Voltage
208 Vac (operating range 187 to 229 Vac)
3Φ, 3-wire + ground
240 Vac (operating range 216 to 264 Vac)
380 Vac (operating range 342 to 440 Vac)
415 Vac (operating range 373 to 456 Vac)
440 Vac (operating range 396 to 484 Vac)
480 Vac (operating range 432 to 528 Vac)
Input Frequency
50 Hz to 400 Hz
Power Factor
0.99 at maximum power for models with 1Φ AC input; Active-PFC
> 0.82 at maximum power for models with 3Φ AC input
AC Input Isolation
±2500 Vac, maximum input voltage to ground
DC OUTPUT SPECIFICATIONS

Voltage Ripple
Model specific. Refer to chart of available models.
Line Regulation
Voltage mode: ± 0.004% of full scale
Current mode: ± 0.02% of full scale
Load Regulation
Voltage mode: ± 0.01% of full scale
Current mode: ± 0.04% of full scale
Stability
± 0.10% for 8 hrs. after 30 min. warm-up
Efficiency
84% to 95%
Model specific. Refer to chart of available models.
Maximum Slew Rate
100 ms for an output voltage change from 0 to 63%
Standard Models
100 ms for an output current change from 0 to 63%
Maximum Slew Rate
4 ms for an output voltage change from 0 to 63%
Models with High Slew Rate Output (+HS) Option
8 ms for an output current change from 0 to 63%
Bandwidth
3 Hz with remote analog voltage programming
Standard Models
2 Hz with remote analog current programming
Bandwidth
60 Hz with remote analog voltage programming
Models with High Slew Rate Output (+HS) Option
45 Hz with remote analog current programming
DC Output Isolation
±1000 Vdc, maximum output voltage to ground
Models Rated ≤1000 Vdc
DC Output Isolation
±1500 Vdc, maximum output voltage to ground
Models Rated >1000 Vdc
PROGRAMMING INTERFACE SPECIFICATIONS

Front Panel Programming
Stepless aluminum rotary knobs and keypad
Computer Interface
RS232, D-sub DB-9, female (Standard)
LXI TCP/IP Ethernet RJ45 (Option +LXI)
IEEE-488 GPIB (Option +GPIB)

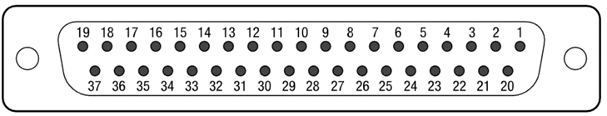

External User I/O Port
37-pin D-sub DB-37, female
Analog and Digital Programming
Referenced to Earth ground; isolated from power supply output
See User Manual for pin layout
Remote Sense Limits (Wired)
3% maximum voltage drop from output to load
Available for models ≤ 1000 Vdc
ACCURACY SPECIFICATIONS

Voltage Programming Accuracy
± 0.075% of max rated voltage
Over Voltage Trip Programming Accuracy
± 0.075% of max rated voltage
Current Programming Accuracy
± 0.075% of max rated current
Over Current Trip Programming Accuracy
± 0.075% of max rated current
Voltage Readback Accuracy
± 0.2% of max rated voltage
Current Readback Accuracy
± 0.2% of max rated current
EXTERNAL USER I/O SPECIFICATIONS

Analog Programming and Monitoring Levels
0-10 Vdc
Analog Output Impedances
Voltage output monitoring: 100 Ω
Current output monitoring: 100 Ω
+10V reference: 1 Ω
Digital Programming and Monitoring Limits
Input: 0 to 5 Vdc, 10 kΩ input impedance
Output: 0 to 5 Vdc, 5 mA drive capacity
PHYSICAL SPECIFICATIONS
Racking Standard
EIA-310
Rear Support Rails
Included
Size and Weight
1U
1.5 kW Models
1.75" H x 19" W x 24" D (4.4 x 48.3 x 61.0 cm)
32 lbs (14.52 kg)
Size and Weight
1U
2.6 kW Models
1.75" H x 19" W x 24" D (4.4 x 48.3 x 61.0 cm)
34 lbs (15.42 kg)
Size and Weight
1U
4 kW Models
1.75" H x 19" W x 24" D (4.4 x 48.3 x 61.0 cm)
35 lbs (15.88 kg)
Size and Weight
1U
6 kW Models
1.75" H x 19" W x 24" D (4.4 x 48.3 x 61.0 cm)
35 lbs (15.88 kg)
Size and Weight
1U
8 kW Models
1.75" H x 19" W x 24" D (4.4 x 48.3 x 61.0 cm)
36 lbs (16.33 kg)
Size and Weight
1U
10 kW Models
1.75" H x 19" W x 24" D (4.4 x 48.3 x 61.0 cm)
37 lbs (16.78 kg)
ENVIRONMENTAL SPECIFICATIONS

Ambient Operating Temperature
-25°C to 50°C
Storage Temperature
-25°C to +85°C
Humidity
Relative humidity up to 95% non-condensing
Temperature Coefficient
0.04%/°C of maximum output voltage
0.06%/°C of maximum output current

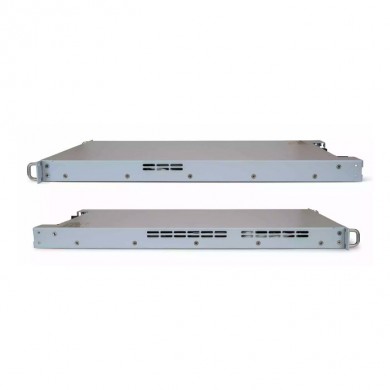

Air Flow
Side air inlet, rear exhaust
REGULATORY SPECIFICATIONS

EMC
Complies with 2014/30/EU (EMC Directive)
CISPR 22 / EN 55022 Class A
Safety
NRTL Listed, Intertek Control Number 5014353
Conforms to UL61010-1:2012 Ed.3+R:29Apr2016
Certified to CSA C22.2#61010-1-12:2012 Ed.3
Complies with EN61010-1 and 2014/35/EU (Low Voltage Directive)
CE Mark
Yes
RoHS Compliant
Yes



















라인업

Models
Choose from 127 SL Series Models
There are 127 different models in the SL Series spanning power levels: 1.5 kW, 2.6 kW, 4 kW, 6 kW, 8 kW, 10 kW.
To determine the appropriate model:
Select the desired Max Voltage (Vdc) from the left-most column.
Select the desired Max Current (Adc) from the same row that contains your desired Max Voltage.

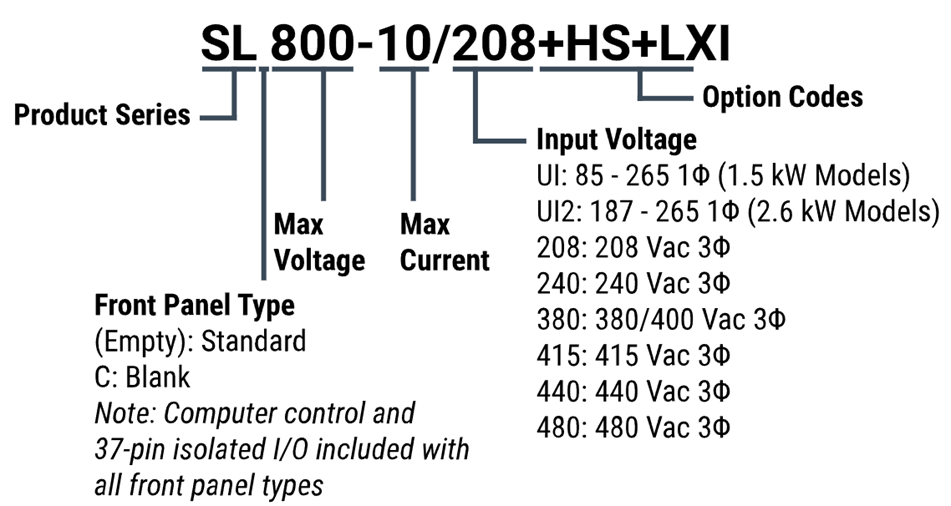

Construct your model number according to the model ordering guide.








  1.5 kW 2.6 kW 4 kW 6 kW 8 kW 10 kW
Max Voltage (Vdc)Max Current (Adc)Ripple (mVrms)Efficiency
5250N/AN/AN/AN/AN/A5084%
10150250N/AN/AN/AN/A4089%
1693162250N/AN/AN/A3589%
2075130200250N/AN/A4090%
2560104160240N/AN/A4091%
324681125186250N/A4091%
4037651001502002504091%
503052801201602005092%
602543661001331666093%
80183250751001256093%
10015264060801006093%
12512203248648010093%
1609162536506012093%
2007.5132030405012594%
250610.41624324013094%
30058.613.22026.433.316094%
37546.910.41621.326.517094%
4003.76.51015202518095%
50035.2812162022095%
6002.54.36.41013.316.525095%
8001.83.257.51012.530095%
10001.52.64681035095%
12501.223.24.86.4837595%
150011.72.645.36.640095%



AC Input Voltage (Vac) Input Current Per Phase (Aac)
UI (85-265 Vac, 1Φ)21-7N/AN/AN/AN/AN/A
UI2 (187-265 Vac, 1Φ)N/A16-12N/AN/AN/AN/A
208/240 Vac, 3Φ61116243239
380/415 Vac, 3Φ5811161922
440/480 Vac, 3Φ469141719




  OPTION


High Slew Rate Output
+HS
A hardware and control modification that replaces the standard output stage with one of low capacitance film and/or high RMS current rated aluminum electrolytic capacitors. This option provides higher bandwidth with faster output rise and fall times.
IEEE-488 GPIB
+GPIB
An integrated IEEE-488 GPIB communications port, allowing the product to be fully controlled and monitored using supported commands, as well as adding some additional interface specific commands.
LXI TCP/IP Ethernet
+LXI
An integrated TCP/IP Ethernet communications port, certified to the LXI Class C standard, allowing the product to be fully controlled and monitored using supported commands, as well as adding some additional interface specific commands.
Photovoltaic Power Profile Emulation
PPPE
This software interface for Magna-Power programmable DC power supplies utilizes EN50530 modeling to generate and transfer non-linear solar array profiles as a function of temperature and sunlight for the power supply to emulate a solar array and vary characteristics over time.
Photovoltaic Power Profile Emulation License
PPPE-1
A software license for an additional power supply for users who have already purchased PPPE. Licensed by product serial number with unlimited seats.
BDx Module
BDx
1U blocking diode module covering a wide range of voltages and currents and providing necessary cooling, power supply controls interface, and remote sensing location.

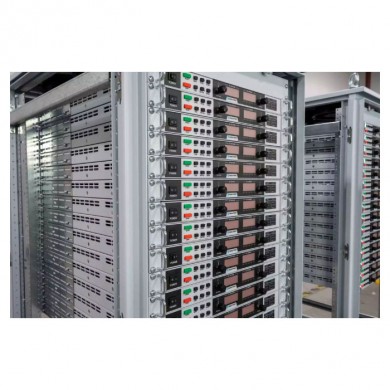

Cabinet and Integration
CAB
Various size cabinets, including 12U, 24U, 30U, 36U, 30Ux2 and 36Ux2, with casters, fans and product integration.
DBx Module
DBx
High-performance add-on bringing ultra-high stability less than 5 ppm, up to 24-bit resolution, and up to 10x reduction in ripple.
RS485 Converter
RS485
Industrial RS232 to Addressable RS485 Converter. Plugs into product's RS232 port.
UID46: Universal Interface Device 46
UID46
Master-slave interface device for load sharing. Includes interface device and (2) D-Sub 37 cables.
UID47: Universal Interface Device 47
UID47
Master-slave interface device for load sharing. Includes interface device and (2) D-Sub 37 cables.
USB Edgeport Converter
USB
Industrial Plug and Play USB to RS232 Converter. Adapter plugs into product's RS232 port.







*** 본 (주)파워티엠 홈페이지의 게시물 및 제품 자료를 사전 동의없이 무단으로 복사 및 배포를 금지합니다. ***


이 분류에 등록된 다른 상품이 없습니다. 전체목록 ▲ 맨위로 ◀◀ 뒤로가기

상품 정보

상품문의

  • 상품정보
  • 상품문의 5
  • 배송정보
  • 관련상품 0
  • 등록된 상품문의

    1. 작성자
      파워티엠
      작성일
      23-01-18
      상태
      답변전
      문의내용

      test5

      답변
      답변이 등록되지 않았습니다.
    2. 작성자
      파워티엠
      작성일
      23-01-18
      상태
      답변전
      문의내용

      test4

      답변
      답변이 등록되지 않았습니다.
    3. 작성자
      파워티엠
      작성일
      23-01-18
      상태
      답변전
      문의내용

      test3

      답변
      답변이 등록되지 않았습니다.
    4. 작성자
      파워티엠
      작성일
      23-01-18
      상태
      답변전
      문의내용

      test2

      답변
      답변이 등록되지 않았습니다.
    5. 작성자
      파워티엠
      작성일
      23-01-18
      상태
      답변전
      문의내용

      test1

      답변
      답변이 등록되지 않았습니다.

배송정보

  • 상품정보
  • 상품문의 5
  • 배송정보
  • 관련상품 0
  • ★ 배송정보 ★
    1. 재고 보유상품의 경우 입금확인 후 1~3일 정도 상품 준비기간이 소요되며, 주문량이 많을 경우
        준비기간이 조금 더 소요될 수 있습니다.
        (단, 재고 소진 상품의 경우 배송기간이 3주~4주 소요될수 있사오니 참고바랍니다.)
    2. 주문하신 상품은 배송완료 문자를 받아보신 후 1~2일 이내에 수령하실 수 있습니다.
    3. 10만원 이상 구매시 배송료는 무료입니다.
    ※ 해외배송은 무료배송이벤트에서 제외됩니다.해외배송 상품무게는 별도 측정 후
        주문상품 구매액 + 운임료와 함께 결제해주셔야 합니다.



관련상품







회사소개



전력전자 제품



계측기기 제품



ATE(시스템)



자료실(다운로드)



고객지원

인사말

회사소개

회사연혁

주요거래처

오시는길

DC전원공급기(국내Brand)

DC전원공급기(수입Brand)

양방향/회생형 전원장치

전자로드(전자부하기)

AC전원공급기(파워소스)

로드뱅크(LOAD BANK)

SMPS/컨버터/인버터

오실로스코프

디지털멀티메터

스펙트럼분석기

클램프메터(전류계)

파워메터(전력분석기)

제네레이터/파형발생기

저항계 / LCR메터

내전압/절연저항 시험기

데이터로거/레코더/DAQ

열화상카메라

기타 계측기

단종제품

배터리 충방전시스템

자동차 부품 시험기

태양광발전 시험기

반도체 시험기

OLED / LED 시험기

전기전자부품 수명 시험기

원자력발전/중이온가속기시험

방위산업 관련 시험기

매뉴얼 자료실

프로그램 자료실

카타로그 자료실

사양서 자료실

기술 자료실

공지사항

이벤트게시판

1:1문의

온라인 A/S요청

교정접수안내

교정신청서



견적요청

온라인 견적요청

업체명: (주)파워티엠 | 대표자: 차효정 | 주소: 경기도 성남시 중원구 갈마치로 302, B동 602호(상대원동,우림라이온스밸리5차)
전화(Tel): 031-750-0440 | 팩스(Fax): 031-750-0442 | e메일: powertm@powertm.co.kr
사업자등록번호: 215-87-96171 | 통신판매업신고: 제2016-성남중원-0113호
Copyright © (주)파워티엠. All Rights Reserved.
