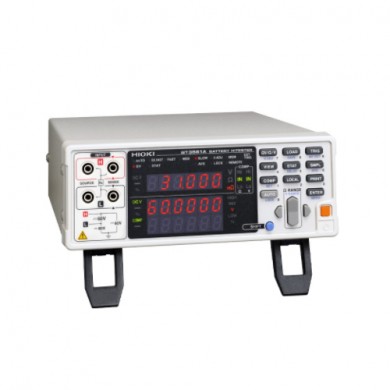

BATTERY HiTESTER / BT3561A / BT3562A / BT3563A
| 배터리의 퍼포먼스와 안전성을 내부저항(AC-IR)과 개방전압(OCV)로 측정 | ||
| 내부 저항(AC-IR)과 개방 전압(OCV)을 측정함으로써 | ||
| 완성된 셀, 모듈, 팩의 품질을 검사할 수 있습니다. | ||
| 셀 생산 공정에서 생산된 셀은 출하 검사를 거쳐 | ||
| 모듈 생산 공장으로 운송됩니다. | ||
| 시간의 경과나 운송 시의 진동 등이 원인으로 | ||
| 불량품이 발생될 우려가 있으므로 | ||
| 수입 검사를 실시하고 모듈 및 팩에 조립됩니다. | ||

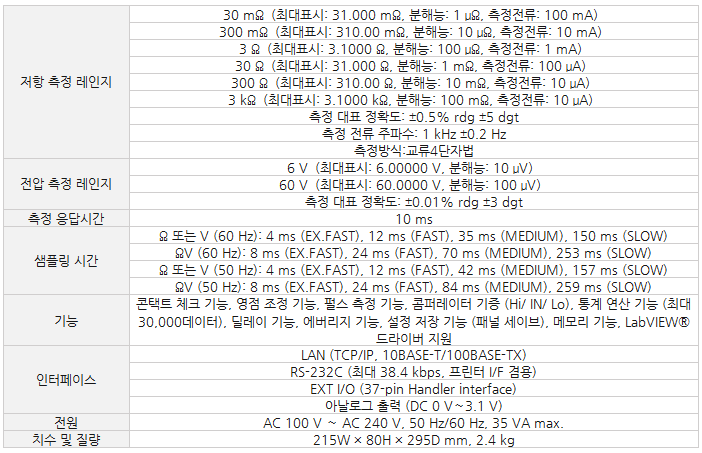

| BT3561A | ||
| 동력용 소형 셀 60 V까지인 소형 팩 | ||
| 개방 전압 측정 레인지 : 6 V/60 V | ||
| 내부 저항 측정 레인지: 30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ | ||
| BT3562A | ||
| xEV 용 대형 셀 100 V까지인 중형 팩 | ||
| 개방 전압 측정 레인지 : 6 V/60 V/100 V | ||
| 내부 저항 측정 레인지 : 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ | ||
| BT3563A | ||
| xEV용 대형 셀 300 V 까지인 대형 팩 | ||
| 개방 전압 측정 레인지 : 6 V/60 V/300 V | ||
| 내부 저항 측정 레인지 : 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ | ||
| 검사 시스템의 구축 코스트, 관리 공수를 삭감한다 | ||
| 경로 저항에 대한 허용값이 향상됐습니다. | ||
| 허용값의 향상은 | ||
| ・릴레이의 선택지가 늘어난다 | ||
| ・긴 측정 케이블을 사용할 수 있다* | ||
| ・얇은 측정 케이블을 사용할 수 있다 | ||
| ・프로브의 교체 횟수 삭감 | ||
| 이라는 과제 해결로 이어집니다. | ||
| 릴레이를 사용한 다채널 검사 시스템 구축이 간단해지며 시스템의 관리 공수를 삭감할 수 있습니다. | ||
| *30 m Ω 레인지에서 왕복 8 m로 2.2 Ω 상이되는 AWG29를 사용할 수 있습니다. | ||
| 측정 채널 증설과 자동 전환 | ||
| 스위치 메인 프레임 SW1001, SW1002와 조합하는 것으로 측정 채널 수를 증설할 수 있습니다. | ||
| 또한, "BT3561A/BT3562A/BT3563A와 DM7276", "BT4560과 DM7276" 등 두종류의 측정기를 일괄 제어하여 스캔 측정도 가능합니다. | ||
| LAN 표준 탑재 | ||
| BT3561A, BT3562A, BT3563A는 LAN 인터페이스를 표준 탑재하고 있습니다. | ||
| PLC*를 이용한 제어 시스템과의 연계가 간단합니다. | ||
| 입수성이 좋은 LAN 케이블을 사용할 수 있으므로 시스템 구축 시 유지보수 비용을 줄일 수 있습니다. | ||
| 배터리의 내부 저항, 개방 전압 측정 | ||
| 배터리의 내부 저항과 개방 전압을 동시에 측정할 수 있습니다. | ||
| AC-IR 방식은 단시간에 측정이 가능하고 측정값의 반복 재현성이 높으므로 셀 및 배터리 유닛의 출하 검사 및 수입 검사에 적합합니다. | ||
| 최대 1000V 내압 모델(BT3564)까지 있으며 배터리 팩의 총 저항을 일괄로 측정할 수 있습니다. | ||
| 고정밀도인 3 mΩ 레인지를 갖고 있으므로 탭 용접부 및 버스바의 저항 측정에도 사용할 수 있습니다. | ||
-
-
-
-
-
-
