| 혼합신호 오실로스코프 / MDO-2000A



제품명 혼합신호 오실로스코프
모델명 InfiniiVision 1000 X-시리즈 오실로스코프
특 징 •대역폭: 300MHz/200MHz/100MHz
상세사양
50 MHz ~ 70 MHz, 100 MHz, 200 MHz
최대 200,000wfms/sec의 업데이트 속도로 더 많은 신호 세부사항 확인
마스크, 수학, FFT, 아날로그 버스, 프로토콜 트리거링/디코드를 포함한 전문적 측정 수행
오실로스코프에 내장 도움말 및 교육용 신호가 있어 사용 방법을 빠르게 알 수 있음
인터페이스 •USB/LAN
브랜드 KEYSIGHT / Taiwan
판매가격 전화문의 : ☎031-750-0440
배송비 무료배송

상품 기본설명

혼합신호 오실로스코프 / MDO-2000A

제품사양

.

제품 사양

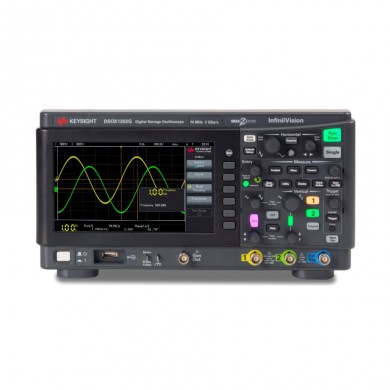

제품사진





제품EDUX1002A
50 MHz, 2 Ch
DSOX1102G
70/100 MHz, 2 Ch with Function Generator
DSOX1204A
70/100/200 MHz, 4 Ch
DSOX1204G
70/100/200 MHz, 4 Ch with Function Generator
Analog Channels2244
External trigger (can be used as 3rd digital channel)11
Bandwidth50 MHz70 MHz (base)70 MHz (base)
 100 MHz (Opt. DSOX1B7T102)100 MHz(Opt. D1200BW1A)
200 MHz(Opt. D1200BW2A)
Max. Sample Rate1 GSa/s2 GSa/s2 GSa/s2 GSa/s
Max. Memory Depth100 kpts1 Mpts2 Mpts2 Mpts
Segmented MemoryN/AStandardStandardStandard
Mask/limit testingN/AStandardStandardStandard
WaveGenN/A20-MHz function generator
(includes Bode plot test)
N/A20-MHz function generator
(includes Bode plot test)
Serial protocol analysisOptional:
– I²C, UART/RS-232 (EDUX1EMBD)
Optional:
– I²C, UART/RS-232 (EDUX1EMBD)
– CAN, LIN (DSOX1AUTO)

Standard:
– I²C, SPI, UART/RS-232, CAN, LIN

Waveform mathAdd, subtract, multiply, divide, FFT (magnitude and phase), low pass filter
Display7-inch TFT LCD WVGA
Waveform update rate50,000 waveforms per second200,000 waveforms per second
ConnectivityUSB 2.0 (host and device)USB 2.0 (host and device)
LAN


제품사진





제품

DSOX1202A
70/100/200 MHz, 2 Ch

DSOX1202G
70/100 MHz, 2 Ch with Function Generator

EDUX1052A
50 MHz, 2 Ch

EDUX1052G
50 MHz, 2 Ch with Function Generator

Analog Channels22 + 1 (ext. trigger viewable as digital channel)
External trigger

Front panel input
(Displayable as a 3rd digital channel)

1 (or 3rd digital channel)

Bandwidth70 MHz50 MHz
100 MHz(Opt. D1202BW1A)
200 MHz(Opt. D1202BW2A)

Max. Sample Rate2 GSa/s2 GSa/s1 GSa/s1 GSa/s
Max. Memory Depth2 Mpts2 Mpts200 kpts200 kpts
Segmented MemoryStandardStandardN/AN/A
Mask/limit testingStandardStandardN/AN/A
WaveGenN/A20-MHz function generator
(includes Bode plot test)
N/A20-MHz function generator
(includes Bode plot test)
Serial protocol analysisStandard:
– I²C, SPI, UART/RS-232, CAN, LIN
Standard:
– I²C, UART/RS-232
Waveform mathAdd, subtract, multiply, divide, FFT (magnitude and phase), low pass filter
Display7-inch TFT LCD WVGA
Waveform update rate200,000 waveforms per second

100,000 waveforms per second

ConnectivityUSB 2.0 (host and device)



| 옵션 & 액세서리

Bandwidth Upgrades
DescriptionModel number

Upgrade bandwidth from 70 to 100 MHz upgrade
(Compatible with DSOX1102A or DSOX1102G)

DSOX1B7T102

Upgrade bandwidth from 70 to 100 MHz upgrade
(Compatible with DSOX1204A or DSOX1204G)

D1200BW1A

Upgrade bandwidth from 70 to 200 MHz upgrade
(Compatible with DSOX1204A or DSOX1204G)

D1200BW2A

Upgrade bandwidth from 100 to 200 MHz upgrade
(Compatible with DSOX1204A or DSOX1204G)

D1200BW3A

Upgrade bandwidth from 70 to 100 MHz upgrade
(Compatible with DSOX1202A or DSOX1202G)

D1202BW1A

Upgrade bandwidth from 70 to 200 MHz upgrade
(Compatible with DSOX1202A or DSOX1202G)

D1202BW2A

Upgrade bandwidth from 100 to 200 MHz upgrade
(Compatible with DSOX1202A or DSOX1202G)

D1202BW3A
Desired Decodes
DescriptionModel number
Decodes and analysis for I2C, UART(RS-232) protocols
(Compatible with EDUX1002A and EDUX1002G)
EDUX1EMBD
Decodes and analysis for I2C, SPI, UART(RS-232) protocols
(Compatible with DSOX1102A or DSOX1102G)
DSOX1EMBD
Decodes and analysis for CAN, LIN protocols
(Compatible with DSOX1102A or DSOX1102G)
DSOX1AUTO
Probes and Accessories
DescriptionModel number
1:1, 10:1 switchable 75 MHz
(2 probes included standard with EDUX1002A/G and EDUX1052A/G)
N2142A

1:1, 10:1 switchable 200 MHz
(2 probes included standard with DSOX1102A/G and DSOX1202A/G
4 probes included standard with DSOX1204A/G)

N2140A
Soft carrying case for 1000 X-Series oscilloscopesN2738A
Rackmount kit for 1000 X-Series oscilloscopesN2133A
BenchVue oscilloscope applicationBV0004B
23 MHz, 3 kA, AC current probeN7040A
30 MHz, 600A, AC current probeN7041A
30 MHz, 300A, AC current probeN7042A
10:1, 300 MHz passive probeN2842A
1:1, 10:1 switchable 350 MHz passive probeN2889A
1:1, 20 MHz passive probe10070D
1:1, 35 MHz passive probeN2870A
10:1 400 MHz extreme temperature passive probeN7007A
100:1 500 MHz 3.7 KV high voltage passive pr10076C
25 MHz, 10:1, 100:1 switchable high voltage up to ± 700VN2791A
70 MHz, 100:1, 1000:1 switchable high voltage up to ± 700N2891A
100 kHz, 100A, AC/DC current probe1146B
2 MHz, 500A, AC/DC current probe (with N2779A power supply)N2780B
10 MHz, 150A, AC/DC current probe (with N2779A power supply)N2781B
50 MHz, 30A, AC/DC current probe (with N2779A power supply)N2782B
100 MHz, 30A, AC/DC current probe (with N2779A power supply)N2783B
