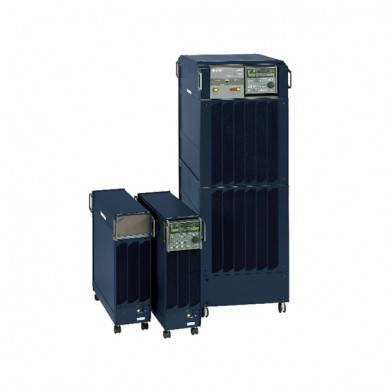

      제품명 AC/DC전원 리니어방식
      모델명 ES시리즈
      상세사양

      •단상2kVA~20kVA,단상3선4kVA~60kVA,삼상6kVA~90kVA

      •도입 후 증설이 가능한 컴포넌트타입과 설치면적을 최소로 하는 캐비닛타입 및 대용량 전용 렉 타입

      •교류출력전압 0~150V / 0~300V, 주파수 5~1100Hz 직류출력전압 0~+203V / 0~+406V

      •순간전압강하,전압변동,주파수‧전압 동시 스윕 가능

      •계측기능,보호회로,리모트센싱,AGC기능

      •외부신호입력기능
      브랜드 NF
      판매가격 전화문의 : ☎070-4333-8982
      배송비 주문시 결제
      견적문의 위시리스트
      카타로그 메뉴얼

      상품 기본설명

      AC/DC전원 리니어방식 ES시리즈

      제품사양

      용량별 라인업 구성

      ES시리즈는 2kVA용량을 기준으로 마스터 타입과 부스터 타입 2가지가 있으며 크기별로 컴포넌트 타입과 캐비넷타입 그리고 대용량 전용 렉타입이 있습니다. 단상,삼상 모두 가변 가능한 멀티 타입도 있어서 유저의 환경에 맞추어 다양하게 선택할 수 있습니다.

      컴포넌트 타입캐비닛 타입(S형/L형)
      단상 시스템2kVA ~ 20kVA (2kVA씩 추가)
      ES2000S 단상마스터(2kVA)가 기본
      ES2000B 부스터(2kVA) 추가       		6kVA ~ 18kVA (5종류)
      6kVA (ES6000S) - S형 × 1
      8kVA (ES8000S) - S형 × 1
      10kVA (ES10000S) - L형 × 1
      12kVA (ES12000S) - L형 × 1
      18kVA (ES18000S) - S형 × 1 + L형 × 1
      삼상 시스템6kVA ~ 60kVA (6kVA씩 추가)
      ES2000U 삼상마스터(2kVA) 1대와
      ES2000P 삼상슬레이브(2kVA) 2대 조합 (6kVA)이 기본
      ES2000B 부스터(2kVA)를 3대씩 추가       		24kVA, 36kVA
      24kVA (ES24000T) - S형 × 3
      36kVA (ES36000T) - L형 × 3
      삼상 단상 시스템 삼상6kVA 시스템에
      옵션인 삼상‧단상 변환 출력유닛 ES4439 추가       		6kVA, 12kVA, 18kVA
      6kVA (ES6000W) - S형 × 3
      12kVA (ES12000W) - L형 × 3
      18kVA (ES18000W) - S형 × 1 + L형 × 1

      폭넓은 출력전압‧주파수

      광범위한 출력전압과 출력주파수 범위를 가지고 있어 다양한 용도에 적합합니다.
      또한 직류 출력 모드도 있어 교류‧직류를 변환해서 출력 가능합니다.

      100V레인지200V레인지
      교류출력전압(상전압)0V～150V0V～300V
      주파수5Hz～1100Hz
      직류출력전압 (단상출력만)0V～203V0V～406V

      계측기능

      부하에 걸리는 전압은 물론 부하의 소비전류나 소비전력,역률 등 지금까지 계측기를 이용해서 측정했던 각종 파라메터들을 측정 가능합니다.

      • 동시에 3가지 측정항목을 동시에 표시합니다.
      • 측정하면서 동시에 설정을 바꿀수 있습니다. 예를 들어 부하의 소비전력을 설정값에 맞추기 위해 출력 전압을 조정할 수 있습니다.




      단상3선/삼상 시스템에서는 각 상의 상전압/상전류, 선간전압, 각 상의 합계전력을 측정할 수 있습니다.

      DETAILS

      보호회로

      출력의 단락이나 과전류, 주위 온도 상승이나 전압강하등에 의한 사고로부터 부하나 파워서플라이를 보호하기 위해 보호회로(5가지)를 갖추고 있습니다. 순간적인 과전류에 대해서도 즉각적으로 출력을 제어하고 문제가 해결되면 자동으로 출력을 복귀합니다.

      Monitored ItemOutput current, Output element loss. Area of safe operation for output element, Internal element temperature, power source input current

      안전기능

      상세

      출력전압 리미트 설정으로 오작동으로 인한 제품파손을방지할 수 있습니다.
      Key Lock기능으로 전원 ON/OFF 이외의 키는 동작하지 않습니다
      출력터미널 부분이 노출되어 있지 않아 안전합니다.(컴포넌트 타입)

      시뮬레이션 기능

      상세

      전압강하(Voltage dip), 전압변화, 주파수‧전압 동시 스윕 기능이 있어 저주파 내구성시험 IEC61000-4 시리즈는 물론 각종 시뮬레이션이 가능합니다.

      • 전압급변(주파수불변), 전압변동(주파수가변), 전압강하(Voltage dip) 전압변화, 주파수‧전압 동시 스윕, CF 컨트롤
      • 고조파 중첩(40차까지 가능)
      • 3상 시스템의 경우 각 상별로 삼상발생기와 조합하여 삼상불평형시험도 가능합니다.(단 시험내용에 따라 주변기기가 필요함)

      리모트 센싱‧AGC

      상세

      동작상태에 따라 소비전류가 크게 변하는 부하에서는 부하단에서 전압강하가 발생하는데 ES시리즈는 다음과 같은 기능으로 이 문제를 해결합니다.

      • 리모트 센싱
        부하단의 전압을 본체의 리모트 센싱입력단자에 연결해서 AGC, 오토캘리브레이션할 때 사용합니다.
      • AGC(Automatic Gain Control)
        출력전압이 설정전압과 일치하도록 자동으로 제어하는 기능입니다

      리모트 센싱‧AGC회생전력가능 ~ 계통연계시험

      회생전류용량은 최대출력전류의 약 30%입니다. 계통모의시험용 파워서플라이로서 선로 임피던스, 각종 계측장비, 시험전용 소프트웨어 같은 주변기기와 조합해서 PCS(파워컨디셔너)의 계통 연계 시험이 가능합니다.

      대용량 파워서플라이 시스템 구축

      삼상 및 단상3선의 대용량 시스템 4종류(삼상 54kVA, 72kVA, 90kVA / 단상 3선 60kVA)를 표준으로 구축할 수 있습니다. 대용량 시스템은 전용 렉으로 구축하며 공간에 따라 2단/3단으로 구성할 수 있습니다.

      상세

      [삼상 90kVA 2단(ES90000T-D2)]




      상세

      [삼상 90kVA 3단(ES90000T-D3)]




      상세

      [삼상 90kVA 이상도 상담 후 가능합니다.(삼상 108VA)]

      Low Frequency Immunity Tests

      IEC 61000-4-11의 저주파 내구성 시험은 AC파워서플라이 ES시리즈와 전압딥(Voltage dip) 시뮬레이터와 조합해서 테스트 가능합니다. 저주파 내구성 시험 전용 소프트웨어를 사용하면 정해진 시험조건에 맞춰 간단하게 테스트 가능합니다.

      상세




      [시험구성예] 시험에 따라 구성이 달라질 수 있습니다.

      • 전원환경 시뮬레이터 ES시리즈 (옵션 인터페이스 보드 ES4473 필요)
      • 전압 딥 시뮬레이터
        As-517A(단상), As-537(삼상)
      • 저주파 이뮤니티시험 소프트웨어 2010 ES0406C(옵션)
      • PC(OS:Window 2000/XP/7(32bit/64bit),GPIB 인터페이스




      ※ IEC 61000-4-11의 경우
      단상시험 : 전압 딥 시뮬레이터 As-517A
      삼상시험 : As-517A 2대와 삼상전압 딥 시뮬레이터 As-537 1대

      ※ IEC 61000-4-13의 경우
      2채널 신호발생기 WF1974 (단상시험은 1대, 3상시험은 3대)

      -지원 IEC 표준 규격-

      대응규격시험명칭
      IEC 61000-4-11（2004）Voltage dips, short interruptions, voltage variations
      IEC 61000-4-13（2002）+A1（2009)Harmonics combination (Flat curve)
      Harmonics combination (Overswing)
      Sweep in frequency
      Individual harmonic
      Interharmonics
      Meister curve
      IEC 61000-4-14（1999）
      +A1（2001）+A2（2009）      		Voltage fluctuation
      IEC 61000-4-27（2000）+A1（2009）Unbalance
      IEC 61000-4-28（1999）
      +A1（2001）+A2（2009）      		Variation of power frequency
      IEC 61000-4-29（2000）Voltage dips, short interruptions, voltage variations On d.c. input power port
      기타Abrupt voltage and/or phase change
      Phase unbalance in single-phase three-wire systerms and three-phase system
      Arbitrary waveforms

      Low Frequency Emission Tests

      IEC 61000-3-2 / IEC 61000-3-12 고조파전류측정, IEC 61000-3-3 / IEC 61000-3-11 전압변동, 플리커 측정은 ES시리즈,파워미터와 고조파‧플리커 측정 소프트웨어를 구성하면 시험할 수 있습니다. 각종 규격시험에 대응하는 전원과 파워미터 설정은 물론 측정, 한계치측정,시험 레포트까지 소프트웨어에서 모두 할 수 있습니다.

      상세

      ※ 사진의 파워미터와 측정소프트웨어는 YOKOGAWA 제품입니다.




      상세

      고조파‧플리커 측정 소프트웨어




      [시험구성예] 시험에 따라 구성이 달라질 수 있습니다.

      • 전원환경 시뮬레이터 ES시리즈(옵션 인터페이스 보드 ES4473 필요)
      • 레퍼런스 임피던스 네트워크
        ES4152(단상), ES4153(삼상)
      • YOKOGAWA 파워미터 WT3000
      • YOKKOGAWA 고조파‧플리커 측정 소프트웨어 761921-S1
      • PC(OS:Window 2000/XP/Vista/7(32bit/64bit),GPIB 인터페이스




      -지원 IEC 표준 규격-

      IEC 61000-3-2Harmonic current (≤16A)
      JIS C 61000-3-2Harmonic current (≤20A)
      IEC 61000-3-12Harmonic current (16A to 75A)
      IEC 61000-3-3Voltage change, voltage fluctuations, Flicker(≤16A)
      IEC 61000-3-11Voltage change, voltage fluctuations, Flicker(≤75A)

      전압딥시뮬레이터(Voltage Dip Simulator)

      상세

      전압딥, 순간정전, 전압변동 시험에 필요한 시뮬레이터입니다.

      As-517A 및 As-537은 ES시리즈와 저주파 이뮤니티시험 소프트웨어와 함게 사용하는 시뮬레이터로서 단상,삼상전류 16A까지 가능한 제품입니다.

      • 단상시험은 As-517A(1대)와 저주파 이뮤니티시험소프트웨어, ES시리지가 필요합니다.
      • 삼상시험(상전압시험,선간전압시험)의 경우는 As-517(2대)과 As-537(1대), 저주파 이뮤니티시험 소프트웨어가 필요합니다.
      • As-517/As-537은 ES시리즈 전용제품이며 인터페이스 보드 ES4473(옵션)과 ES시리즈를 연결해야 합니다.

      레퍼런스 임피던스 네트워크(Reference Impedance Network)

      상세

      ES시리즈의 출력임피던스를 계통라인의 임피던스와 일치 시키도록 저항값과 리액턴스값을 설정해 주는 장비입니다. 플리커(전압변동)측정이나 고조파전류 측정시 사용하는 전용장비입니다.

      • ES4152 : 단상 2선식
        ES4153 : 단상(2선식/3선식), 삼상(3선식/4선식)
      • ES4152/ES4153은 ES시리즈 전용제품이며 인터페이스 보드 ES4473(옵션)과 ES시리즈를 연결해야 합니다.

      계통 연계 시험(각종 분산형 전원의 파워 컨디셔너의 계통 연계 시험에)

      파워컨디셔너(PCS)의 계통연계시험에서는 교류전원과 선로임피던스를 조합해서 전력계통을 모사할 수 있는 계통모의전원을 이용해 전압이나 주파수의 변동을 주어 파워컨디셔너의 동작이나 특성이 규정치안에 있거나 오작동을 하는지를 시험합니다.
      ES시리즈는 리니어방식전원으로 안정된 출력을 만들기 때문에 계통연계기술요건 가이드라인이나 각종규정, 인증시험 요구에도 대응하고 있습니다. NF에서는 교류전원뿐만아니라 시험에 필요한 소프트웨어나 계측장비등을 조합해서 고객이 원하는 시험시스템을 구축해 드릴 수 있습니다.

      [각종 시험요구에 대응]

      • 전력품질확보에 관련된 계통연계기술요건가이드라인
        ▶경제산업성 자원에너지청
      • 소형분산형발전시스템용 예통연계보호장치등의 인증
        ▶일반재단법인 전기안전환경연구소(JET)
      • 계통연계규정 (JEAC 9701-2012)
        2013년 보정판1(축전지, 연료전지, 가스엔진의 FRT요건에 관련된 규정 추가)
        ▶일반사단법인 일본전기협회
      • 스텝주입주파수피드백방식
        (태양광발전용 파워컨디셔너의 표준형능동적단독운전검출방식, JEM1498)
        ▶일반재단법인 일본전기공업회(JEMA)
      • 저출력태양광발전용 파워컨디셔너의 시험방법(JIS C 8962)
      • 계통연계형태양광발전용 파워컨디셔너의 단독운전검출기능 시험방법(JIS C 8963)




      [각종 실험이나 소용량의 PCS, 단상3선식의 최소시스템‧단상3선 컴포넌트 타입은 4kVA단위로 증설 가능]

      상세
      상세

      인증시험대응 / 생산라인용, 1대 연계용 / 복수 연계용 등 용도에 맞춰 시스템 증설

      상세

      태양광 발전용 시스템 구축 예
      ※ 태양전지 모사용 전원도 추가 가능합니다.




      시스템 구성 아이템

      상세

      [선로임피던스]

      • 전류용량 : 20A, 30A, 50A
      • 단상2선/3선‧삼상3선/4선
      • ES의 출력 임피던스값과의 합으로 임피던스값 보증
      • 주파수 2.4kHz(40차고조파)까지 임피던스값 보증


      ※50A 이상도 대응 가능




      상세

      [계측‧제어 장비]

      • 인증시험대응/생산라인용, 1대‧복수연계용 등 계통과 연결합니다. 측정기는 선택 가능하며 접점신호 추가도 대응 가능합니다. 고객의 요청에 맞게 커스터 마이즈 가능합니다.




      상세

      [교류모사부하장치]

      • ▸L부하 ▸C부하 ▸R부하 ▸회전기부하 ▸단락저항부하
      • 모사하는 부하장비의 종류‧용량에 맞추어 구축
      • 소프트웨어에서 부하용량 설정 가능




      상세

      [시험용 신호원(여러대 연계시험에 적용)]
      소프트웨어와 조합해서 다수의 시스템 계통연계 시험에 필요합니다.

      • 주파수 피드백 기능시험
      • 모사하는 부하장비의 종류‧용량에 맞추어 구축스텝 주입 기능시험/li>
      • 단독운전방지 시험
      • FRT시험
        (순간전압저하, 주파수변동)




      컴포넌트 & 캐비닛 타입

      [컴포넌트 타입]

      상세

      [캐비닛 타입]

      상세

      옵션

      [인터페이스 보드 ES4473]
      상세
      [전원입력 유닛 4481(4kVA/6kVA용)]
      상세
      [외부신호 입력]
      상세
      ES4493S：ES2000S용
      ES4493U：ES2000U용
      ES4493P：ES2000P용
      [출력병렬 유닛 4482(단상4kVA/단상6kVA용)]
      상세
      [리모트 터미널 ES4474A(ES4473필요)]
      상세
      [삼상3선출력 유닛 ES4483 (4kVA용),
      삼상3선출력 유닛 ES4484 (8kVA/12kVA용)]
      상세
      ※ 사진은 ES4484입니다

      ※ 컴포넌트 타입 사양보기 ※ 캐비닛 타입 사양보기

      크기

      [컴포넌트 타입]

      상세




      [S형 캐비닛]

      상세




      [L형 캐비닛]

      상세
