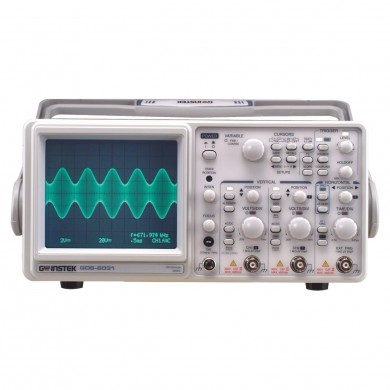

| 아날로그 오실로스코프 GOS-6051/6031



제품명 아날로그 오실로스코프
모델명 GOS-6051/6031
특 징 •대역폭 : 50MHz/30MHz
상세사양

•아날로그 오실로스코프, GOS-6051/6031
•대역폭 : 50MHz/30MHz
•채널 : 2CH
•디스플레이 : 6인치 CRT

브랜드 GWINSTEK / Taiwan
판매가격 전화문의 : ☎031-750-0440
배송비 주문시 결제

상품 기본설명

아날로그 오실로스코프 GOS-6051/6031

제품사양

주요 특징

• 2 Channels, 4 Traces:

• DC~50M Bandwidth

• 1mV/div ~ 20V/div

• CRT Readout

• Cursor Measurement, 6 Digit Frequency Counter, 10 sets Memory for

• Front Panel Setting Save & Recall

• ALT, MAG Function (x 5, x 10, x 20)

• Vertical Mode Triggering

• TV Synchronization

• Buzzer Alarm & LED Indicators



The GOS-6000 Series Analog Oscilloscopes provides a remarkable combination of high performance and compact design in bandwidth ranging between 50 MHz. Coupled with various trigger functions, waveforms can be acquired and observed in diverse application fields. Signals can be magnified by a ratio of x5, x10 and x20 in the use of the ALT MAG function. Together with the Cursor Readout and Frequency Counter functions (GOS-6051), the GOS-6000 Series offers tremendous value for your investment in testingand analysis.



제품 사양

GOS-6051

GOS-6031

CRT

유형

6인치 CRT, 8x10div (1div=1cm), 내부 눈금,0%/10%/90%/100% 마커

가속 전압

약 10kV

약 2kV

밝기 제어

지원

트레이스 회전

지원

Z축 입력

감도 : 5V 이상

극성 : +극 입력에 명암 조정

사용 가능 주파수 범위 : DC~2MHz

최대 입력 전압 : 30V (DC+AC peak) @ 1kHz 미만

입력 임피던스 : GOS-6051 약 33kΩ, GOS-6031 약 47kΩ

수직

감도 / 정확도

1mV/div~2mV/div, ±5%

5mV/div~20V/div,±3%

14스텝(1-2-5시퀀스)

버니어 수직 감도

패널 표시 값의 1/2.5 이하

대역폭(-3dB)/

DC~7MHz, 50ns

1mV/div~2mV/div

DC~7MHz, 50ns

1mV/div~2mV/div

상승시간

DC~50MHz,7ns

5mV/div~20V/div

DC~30MHz,11.7ns

5mV/div~20V/div

최대 입력 전압

400V (DC+AC peak)

1kHz 미만

입력 커플링

AC, DC, GND

입력 임피던스

1MΩ±2% // 약 25pF

수직 모드

CH1, CH2, DUAL(CHOP, ALT), ADD, CH2 INV

CHOP 주파수

약 250kHz

동적 범위

8div

@ 40MHz

8div

@ 20MHz

6div

@ 50MHz

6div

@ 30MHz

수평

소인 시간

0.2us/div~0.5s/div, 20스텝 선택 가능(1-2-5시퀀스), 스텝 간 연속 가변 제어(1:2.5)

정확도

±3%, ±5% @ x5 MAG/x10 MAG; ±8% @ x20 MAG

확도

x5, x10, x20

최대 소인 시간

20ns/div (10ns/div UNCAL)

50ns/div (10ns/div~40ns/div UNCAL)

ALT-MAG 기능

지원

트리거

트리거 모드

AUTO, NORM, TV

트리거 신호원

VERT, CH1, CH2, LINE, EXT

트리거 커플링

AC, HFR, LFR, TV-V(-), TV-H(-)

트리거 슬로프

+극/-극

TV 동기

TV-V(-), TV-H(-)

트리거 감도

TV 동기 펄스 1div (CH1, CH2, VERT-MODE) 또는 200mV 이상(EXT)

GRS-6051

20Hz~5MHz

5MHz~40MHz

40MHz~50MHz

GRS-6031

20Hz~2MHz

2MHz~20MHz

20MHz~30MHz

CH1, CH2

0.5div

1.5div

2.0div

VERT-MODE

2.0div

3.0div

3.5div

EXT

200mV

800mV

1V

EXT 트리거 입력

입력 임피던스 : 약 1MΩ//25pF (AC 커플링)

최대 입력 전압 : 400V (DC+AC peak) @ 1kHz

홀드 오프 시간

가변

XY

입력

X축: CH1; Y축 : CH2

감도

1mV/div~20V/div

대역폭

X축 : DC~500kHz (-3dB)

X-Y 위상 변이

<3˚

DC~50kHz

CRT 리드 아웃

패널 설정 디스플레이

CH1/CH2 감도, 소인 시간, 트리거 조건

패널 설정 저장/호출

10세트

커서 측정

커서 측정 기능 : △V, △T, 1/△T

커서 분해능 : 1/25div

유효 커서 범위 : 수직 ±3div, 수평 ±4div

주파수 카운터

디스플레이 디지트 : 최대 6디지트

주파수 범위 : GOS-6051 50Hz~50MHz, GOS-6031 50Hz~30MHz

정확도 : ±0.01%

측정 감도 :>2div

출력 신호

CH1 신호 출력

전압 : 약 20mV/div (50Ω 종단)

대역폭 : 50Hz~5MHz

프로브 보정 신호

전압 : 0.5V±3%

구형파

주파수 : 약 1kHz

기타

입력 전원

AC 100V/120V/230V±10%, 50/60Hz

치수 및 무게

275(W) x 130(H) x 370(D) mm; 약 7.2kg

옵션 및 악세서리

기본 액세서리

사용 설명서 x 1, 전원 코드x 1

GTP-060A-4

60MHz(10:1/1:1) 수동 프로브(채널 당 1개)

옵션 액세서리

GTL-110

테스트 리드, BNC-BNC 헤드

라인업

주문 정보

GOS-6051

50MHz, 2CH, 리드아웃 아날로그 오실로스코프 (커서 측정 및 주파수 카운터 지원)

1,225,000원

GOS-6031

30MHz, 2CH, 리드아웃 아날로그오실로스코프 (커서 측정 및 주파수 카운터 지원)

983,000원



상기 가격은 부가세 별도 가격입니다.
