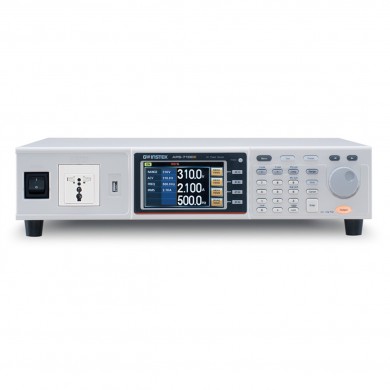

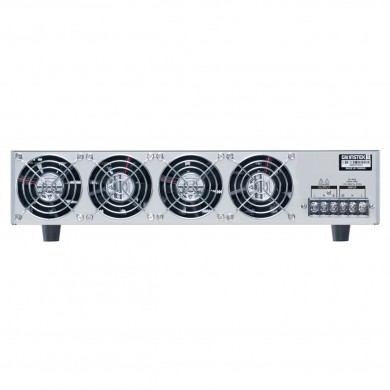

| AC Power Supply (APS-7000E Series)



제품명 AC 전원공급기
모델명 APS-7050E, APS-7100E
특 징 •출력 전력 : 500VA/1kVA
상세사양

•리니어 AC 전원공급기, APS-7000E

•AC 출력 전압 : 0~155Vrms/0~310Vrms

•AC 출력 전류 : 4.2A/2.1A(APS-7050E), 8.4A/4.2A(APS-7100E)

•출력 주파수 범위 : 45~500Hz

인증 •CE
브랜드 GWINSTEK
판매가격 전화문의 : ☎031-750-0440
배송비 주문시 결제

상품 기본설명

AC Power Supply (APS-7000E Series)

제품사양

주요 특징

• 4.3 inch TFT-LCD Display

• Output Capacity: APS-7050E(500VA, 310Vrms, 4.2/ 2.1Arms), APS-7100E(1000VA, 310Vrms, 8.4/ 4.2Arms)

• Only 88mm(2U) case height

• Measurement function comprises Voltage, Current, Power, Current(peak), Frequency, Power Factor

• 10 sets of the Test mode simulate power transient output

• 10 sets of Preset allow users to store ten settings



GW Instek launches the APS-7000E series the economy version of the APS-7000 programmable AC power source. With the height of 2U, the maximum rated output for APS-7050E is 500VA, 310Vrms, 4.2Arms and APS-7100E is 1000VA, 310Vrms, 8.4Arms. The output frequency range of the series is 45~500Hz. The series is ideal for the test and development of DC power supply devices, consumer electronics, automotive electronics and electronic components.



The APS-7000E series comprises six measurement and test functions (Vrms, Irms, F, Ipk, W, PF), and provides user interface similar to that of AC Power Meter. The APS-7000E series, via switching many sets of current levels to increase small current measurement resolution, is ideal for the LED industry and standby mode power consumption test. Ten sets of Preset allow users to store ten settings



To meet the test criteria of line voltage fluctuation often seen in consumer electronics, the APS-7000E series not only provides a stable AC power source but also features the Test mode to satisfy special or abnormal voltage and frequency variation demands. Ten sets of the Test mode simulate power outage, voltage rise, and voltage fall. The APS-7000E series that simulates waveforms of city power grid’s transient changes is suitable for verifying electronicsproducts operated under abnormal power source.



The APS-7000E series is the economy version of the APS-7000 series. If communications interface and larger voltage/frequency are required, please refer to the APS-7000 series. The functionality comparison between the APS-7000 series and the APS-7000E series is listed on this NPI.




Control Panel Characteristics

There are two control panel modes: Standard mode and Simple mode. Both modes are shown as below. Standard mode combines settings and AC Power Meter measurement window display. Users apply Function key (F1~F3) to select required measurement items. There are six items for selection. Simple mode shows all measurement items on the display.




Test Mode

This mode can rapidly produce different simulated input transient waveforms such as power outage; voltage rise and voltage fall etc. for engineers to evaluate the impact on DUT posed by the transient phenomena. For instance, capacitor endurance test.


제품 사양



APS-7050E

APS-7100E

출력

정격 전력

500VA

1kVA

출력 전압

0~155.0Vrms/310.0Vrms

출력 주파수

45.00Hz~500.0Hz

전류 (rms)

0~155Vrms

4.2A @ 120V

8.4A @ 120V

0~310Vrms

2.1A @ 240V

4.2A @ 240V

전류 (peak)

0~155Vrms

16.8A

33.6A

0~310Vrms

8.4A

16.8A

THD

≤0.5% (45Hz~500Hz, 저항 부하)

파고율

≥4

라인 변동률

전체 스케일의 0.1%

부하 변동률

전체 스케일의 0.5%

반응 시간

<100us

설정

전압

범위

0~155.0Vrms/310.0Vrms/Auto

분해능

0.01V (0.00~99.99Vrms)

0.1V(100.0~310.0Vrms)

정확도

±(설정 값의 0.5%+2카운트)

주파수

범위

45.00Hz~500.0Hz

분해능

0.01Hz (45.00~99.99Hz)

0.1Hz(100.0Hz~500.0Hz)

정확도

±(설정 값의 0.02%)

측정

전압 (rms)

범위

0.20~38.75Vrms;

38.76~77.50Vrms;

77.51~155.0Vrms;

155.1~310.0Vrms

분해능

0.01V (0.00~99.99Vrms)

0.1V(100.0~310.0Vrms)

정확도

±(측정 값의 0.5%+2카운트)

주파수

범위

45.00Hz~500.0Hz

분해능

0.01Hz (45.00~99.99Hz)

0.1Hz(100.0Hz~500.0Hz)

정확도

±0.1Hz

전류 (rms)

범위

2.00~70.00mA;

60.0~350.0mA;

0.300~3.500A;

3.00~17.5A

분해능

0.01mA; 0.1mA; 0.001A; 0.01A

정확도

±(측정 값의 0.6%+5카운트) (2.00~350.0mA)

±(측정 값의 0.5%+5카운트) (0.350~3.500A)

±(측정 값의 0.5%+3카운트) (3.500~17.50A)

전류 (peak)

범위

0.0~70.0A

분해능

0.1A

정확도

±(측정 값의 1%+1카운트)

전력 (W)

분해능

0.01W, 0.1W, 1W

정확도

±(측정 값의 0.6%+5카운트) (0.20~99.99W)

±(측정 값의 0.6%+5카운트) (100.0~999.9W)

±(측정 값의 0.6%+2카운트) (1000~9999W)

역률

범위

0.000~1.000

분해능

0.001

정확도

±(측정 값의 2%+2카운트)

일반

프리셋 메모리

10세트

보호 기능

OCP, OPP, OHP, Alarm

환경 조건

동작

온도 : 0℃~+40℃;

습도 : 20%~80% RH (무응결)

보관

온도 : -10℃~+40℃;

습도 : 80% RH 이하 (무응결)

AC 입력 전원

AC 115/230Vac±15%, 47~63Hz,단상

치수 및 무게

430(W) x 88(H) x 400(D) mm, 약 24kg

430(W) x 88(H) x 560(D) mm, 약 38kg



옵션 및 악세서리

기본 액세서리

사용 설명서 CD x 1, 전원 코드 x 1, 단자 덮개 세트 x 1, 테스트 리드 GTL-123 x 1

옵션 액세서리

GRA-423

랙 마운트 키트


라인업

주문 정보

APS-7050E

1채널리니어 AC 전원 공급기 (500VA)

2,447,000원

APS-7100E

1채널 리니어 AC 전원 공급기 (1kVA)

3,536,000원

옵션 액세서리

GRA-423

랙 마운트 키트

154,000원



상기 가격은 부가세 별도 가격입니다.
