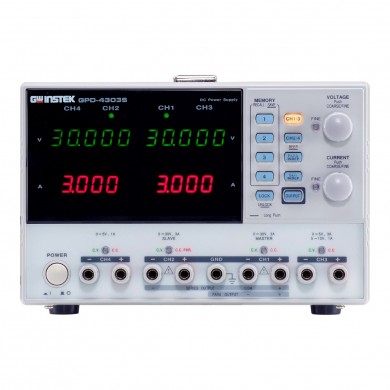

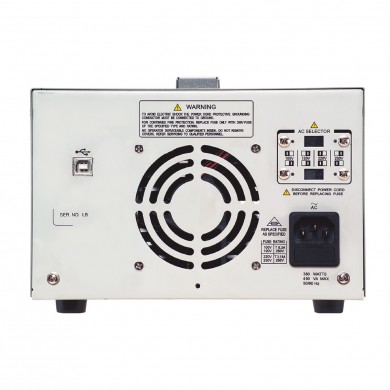

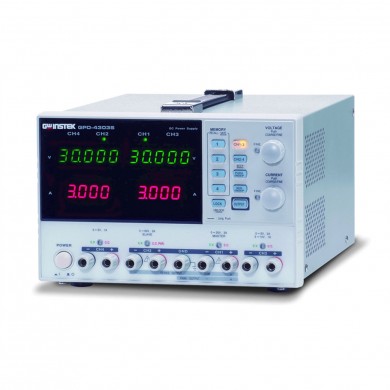

프로그래머블 리니어 DC 전원공급기 GPD 시리즈
주요 특징 • 2/3/4 Independent Isolated Output • 4 LED Display Sets: 3 digits after decimal point • Resolution : 1mV/1mA, 100mV/10mA(GPD-3303D) • Digital panel control(rotary encoder Switch, rubber key with indicator) • User-friendly operation, coarse/fine volume control • 4 Sets Save/Recall • Key-Lock • Output on/off • Tracking Series and Parallel mode • Smart cooling fan achieving low noise • USB Standard Interface • PC Software & USB Driver • Labview driver |
The GPD-X303S Series contain the superior technology and high quality which GW Instek had established through its long history of power supply design and manufacturing.The GPD-X303 Series offers digital panel control, large display, bright LED indicators, high output resolution, 4 sets of setup memory, USB remote control and smart cooling fan control. Additionally , the GPD-X303S Series provide easy operation , a wide selection of panel setting and operation, a wide selection of panel settings. All these features make the GPD-X303 Series the most proming new comer in the power supply maeket. |
제품 사양 | |||||
모델명 | GPD-2303S | GPD-3303S | GPD-4303S | GPD-3303D | |
정격 출력 | |||||
채널 개수 | 2CH | 3CH | 4CH | 3CH | |
전압 | CH1 | 0~30V | 0~30V | 0~30V | 0~30V |
CH2 | 0~30V | 0~30V | 0~30V | 0~30V | |
CH3 | - | 2.5V/3.3V/5.0V | 0~5V or 5.001V~10V | 2.5V/3.3V/5.0V | |
CH4 | - | - | 0~5V | - | |
전류 | CH1 | 0~3A | 0~3A | 0~3A | 0~3A |
CH2 | 0~3A | 0~3A | 0~3A | 0~3A | |
CH3 | - | 0~3A | 0~3A or 0~1A | 0~3A | |
CH4 | - | - | 0~5V | - | |
CV 모드 동작 | |||||
변동률 | 라인 | ≤0.01%+3mV | |||
부하 | ≤0.01%+3mV (정격 전류 ≤3A); ≤0.02%+5mV (정격 전류 >3A) | ||||
리플 & 노이즈 | ≤1mVrms (5Hz~1MHz) | ||||
회복 시간 | ≤100μs (50% 부하 변경, 최소 부하 0.5A) | ||||
온도 계수 | ≤300ppm/℃ | ||||
출력 범위 | 0~정격 전압 | ||||
CC 모드 동작 | |||||
변동률 | 라인 | ≤0.2%+3mA | |||
부하 | ≤0.2%+3mA | ||||
리플 전류 | ≤3mArms | ||||
출력 범위 | 0~정격 전류 | ||||
트랙킹 동작 | |||||
변동률 | 라인 | ≤0.01%+3mV | |||
(병렬 동작) | 부하 | ≤0.01%+3mV (정격 전류 ≤3A); ≤0.02%+5mV (정격 전류 >3A) | |||
변동률 | 라인 | ≤0.01%+5mV | |||
(직렬 동작) | 부하 | ≤300mV | |||
트랙킹 오류 | ≦0.5%+10mV (10~30V, 무부하); ≦0.5%+30mV (0~9.99V, 무부하) | ||||
미터 | |||||
디스플레이 | 전압 | 4 3/4 디지트 | 2 3/4 디지트 | ||
전류 | 3 3/4 디지트 | 2 3/4 디지트 | |||
분해능 | 전압 | 1mV | 100mV | ||
전류 | 1mA | 10mA | |||
정확도 | |||||
프로그램 (23℃±5℃) | 전압 | ±(0.03% rdg+10mV) | ±(0.5% rdg+200mV) | ||
전류 | ±(0.3% rdg+10mA) | ±(0.5% rdg+20mA) | |||
리드백 (23℃±5℃) | 전압 | ±(0.03% rdg+10mV) | ±(0.5% rdg+200mV) | ||
전류 | ±(0.3% rdg+10mA) | ±(0.5% rdg+20mA) | |||
CH3 사양 | |||||
출력 | 전압 | - | (2.5V/3.3V/5V)±8% | 0~5V/5~10V | (2.5V/3.3V/5V)±8% |
전류 | - | 3A | 0~3A/0~1A | 3A | |
변동률 | 라인 | - | ≤0.01%+3mV | ≤0.01%+3mV | ≤0.01%+3mV |
(23℃±5℃) | 부하 | - | ≤0.01%+3mV | ≤0.01%+3mV | ≤0.01%+3mV |
리플/노이즈(5Hz~1MHz) | - | ≤1mVrms | ≤2mVrms | ≤1mVrms | |
일반 | |||||
키 잠금 기능 | 지원 | ||||
설정 저장/호출 | 4세트 | ||||
AC 입력 전원 | AC 100V/120V/220V/230V±10%, 50/60Hz | ||||
치수 및 무게 | 210(W) x 130(H) x 265(D) mm, 약7kg | ||||
기본 액세서리 | |
사용 설명서 x 1, 전원 코드 x 1 | |
GPD-2303S | 테스트 리드 GTL-104A x 2, GTL-201A x 1 |
GPD-3303S | 테스트 리드GTL-104A x 2, GTL-105A x 1, GTL-201Ax 1 |
GPD-4303S | 테스트 리드GTL-104A x 2, GTL-105A x 2,GTL-201A x 1 |
GPD-3303D | 테스트 리드GTL-104A x 2, GTL-105A x 1, GTL-201Ax 1 |
옵션 액세서리 | |
GTL-246 | USB 케이블 |
주문 정보 | ||
GPD-2303S | 180W 2채널프로그래머블 리니어 DC 전원 공급기 (1mV/1mA분해능) | 견적요청 |
GPD-3303S | 195W 3채널프로그래머블 리니어 DC 전원 공급기(1mV/1mA 분해능) | 견적요청 |
GPD-4303S | 195W 4채널프로그래머블 리니어 DC 전원 공급기(1mV/1mA 분해능) | 견적요청 |
GPD-3303D | 195W 3채널프로그래머블 리니어 DC 전원 공급기(100mV/10mA 분해능) | 견적요청 |
옵션 액세서리 | ||
GTL-246 | USB 케이블 | 14,000원 |
상기 가격은 부가세 별도 가격입니다. | ||
