| (단종)프로그래머블 리니어 DC 전원공급기 PSM 시리즈

> 제품소개 > 단종제품 전력전자기기

전력전자기기 (10)

계측기기 (6)

제품명	프로그래머블 리니어 DC 전원공급기
모델명	(단종)PSM 시리즈
특 징	•200W
상세사양	•프로그래머블 리니어 DC 전원공급기, PSM •출력 전압 : 0~8V(20V)/15V(30V)/30V(60V) •출력 전류 : 0~20A(10A)/7A(4A)/6A(3.3A) •출력 전력 : 120W/200W
인터페이스	•RS-232/GPIB
브랜드	GWINSTEK
판매가격	전화문의 : ☎070-4333-8982
배송비	주문시 결제

견적문의 위시리스트

카타로그 메뉴얼

전체목록 ◀◀ 뒤로가기

상품 기본설명

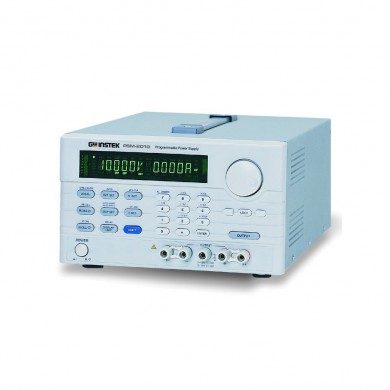

(단종)프로그래머블 리니어 DC 전원공급기 PSM 시리즈

제품사양

주요 특징

• Single Output Dual Range Max. 200W

• High resolution: 1mV/1mA

• 0.01% load/line regulation, 350uVrms ripple

• Auto step runing with timer setting and 100 Sets memory

• Safety design: OVP,OCP & OTP;Output ON/OFF control

• Self-test and software calibration

• Highly visible vacuum-fluorescent display

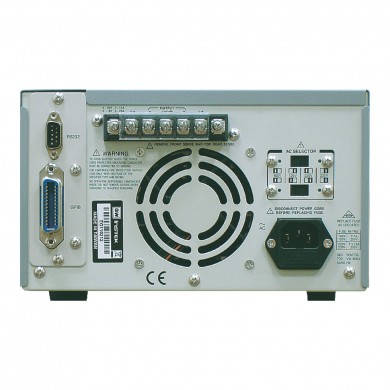

• Front and rear output terminal

• Standard interface : RS-232C, GPIB

• Option : European Jack Type Terminal

The PSM-Series are single output / dual range, 120 or 200W, programmable linear DC power supplies. OVP, OCP, OTP, and, output On/Off control protect the PSM-Series and their load from unexpected conditions. High resolution, high regulation, and low ripple are maintained at 1mV/1mA, 0.01%, and <350 Vrms, respectively. Operation and configuration is simplified with a digital interface and a clear LCD display. Standard features include store/recall outputmemories, automatic stepping with timers for continuous testing and self-testing, and software calibration features to reduce maintenance efforts. SCPI programming, LabVIEW drivers, RS-232C, and GPIB interfaces enable easy automated test system integration and remote control. The PSM-Series are an ideal choice for high precision applications such as QA verification and product development.

제품 사양
모델명		PSM-2010	PSM-3004	PSM-6003
정격 출력
Low 범위		0~8V/20A	0~15V/7A	0~30V/6A
High 범위		0~20V/10A	0~30V/4A	0~60V/3.3A
CV 모드 동작
변동률	부하	<0.01%+2mV
	라인	<0.01%+2mV
리플 & 노이즈		<350uVrms/3mVpp	<350uVrms/2mVpp	<500uVrms/3mVpp (≤50V)
				<1mVrms/3mVpp (>50V)
CC 동작
변동률	부하	<0.01%+250uA
	라인	<0.01%+250uA
리플 & 노이즈		<2mArms
분해능
프로그래밍	전압	1mV	1mV	2mV
	전류	1mA	0.5mA	0.5mA
리드백	전압	0.5mV	0.5mV	1mV
	전류	1mA	0.1mA	0.5mA
전면 패널	전압	1mV
	전류	1mA (<10A), 10mA (≥10A)
OVP/OCP	전압	10mV
	전류	10mA
정확도
프로그래밍	전압	0.05%+10mV
	전류	0.2%+10mA
리드백	전압	0.05%+5mV
	전류	0.15%+5mA
OVP/OCP	전압	0.1%+10mV
	전류	0.4%+10mA
과도 회복 시간
		<50us (부하가 100%~50%으로 변동할 때 출력이 15mV내로 회복되는 시간)
명령 처리시간
		100ms
전압 프로그래밍 반응 시간 (저항성 부하)(10%~90%)
전압 상승	전부하	95ms	50ms	80ms
	무부하	45ms	20ms	100ms
전압 하강	전부하	30ms	45ms	30ms
	무부하	450ms	400ms	450ms
안정도
전압		0.02%+1mV
전류		0.1%+1mA
온도 계수 PER℃±(%of output+offset)
전압		0.01%+3mV
전류		0.02%+3mA
일반
저장/호출		100세트
AC 입력 전원		AC 100V/120V/220V±10%, 230V(-6%~+10%), 50/60Hz
인터페이스		RS-232C, GPIB
치수 및 무게		230(W) x 140(H) x 380(D) mm, 약10kg

라인업

기본 액세서리
사용 설명서 x 1, 전원 코드 x 1, 테스트 리드 GTL-104A x 1, GND 리드 GTL-201A x 1 (유러피언 단자),
센스 리드 GTL-202 x 1 (유러피언 단자)
옵션 액세서리
GTL-232	RS-232C 케이블, 9핀(암)-9핀, 널 모뎀
GTL-248	GPIB 케이블, 이중 차폐,2000mm
GTL-251	USB-GPIB 어댑터, GPIB-USB-HS, 2000mm
GRA-407	랙 어댑터패널 (19”, 4U)

주문 정보
PSM-2010	(0~8V/20A 또는 0~20V/10A, 200W) 1채널 프로그래머블 리니어 DC 전원 공급기	1,372,000원
PSM-3004	(0~15V/7A 또는 0~30V/4A, 120W) 1채널 프로그래머블 리니어 DC 전원 공급기	1,220,000원
PSM-6003	(0~30V/6A 또는 0~60V/3.3A, 200W) 1채널 프로그래머블 리니어 DC 전원 공급기	1,372,000원
옵션 액세서리
GTL-232	RS-232C 케이블, 9핀(암)-9핀, 널 모뎀	11,000원
GTL-248	GPIB 케이블, 이중 차폐,2000mm	195,000원
GTL-251	USB-GPIB 어댑터, GPIB-USB-HS, 2000mm	1,829,000원
GRA-407	랙 어댑터패널 (19”, 4U)	223,000원
상기 가격은 부가세 별도 가격입니다.
