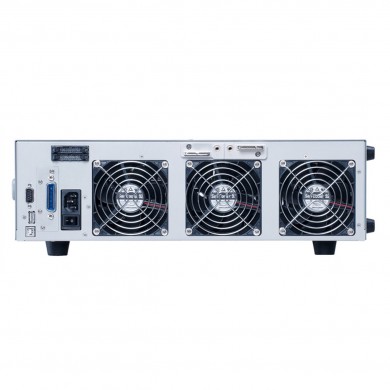

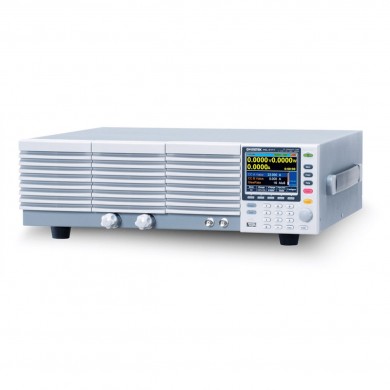

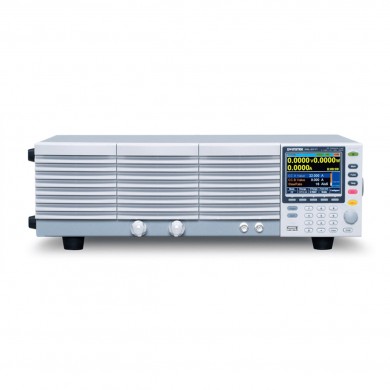

| 프로그래머블 DC 전자부하 PEL-3000 시리즈



제품명 프로그래머블 DC 전자부하
모델명 PEL-3000 시리즈
특 징 •다기능 전자로드/1채널
상세사양

•입력 채널 : 1CH
•입력 전압 : PEL-3000 (1.5V~150V)
•입력 전류 : PEL-3000 (35A~420A)
•입력 전력 : 175W ~ 2100W

인터페이스 •USB(Device/Host)/RS-232, GPIB(옵션)
브랜드 GWINSTEK
판매가격 전화문의 : ☎031-750-0440
배송비 주문시 결제

상품 기본설명

프로그래머블 DC 전자부하 PEL-3000 시리즈

제품사양

주요 특징

• Operating voltage (DC):PEL-3000H (1.5V~150V)

• Operating Mode : C.C / C.V / C.R / C.P / CC+CV / CR+CV / CP+CV

• Parallel Connection of Inputs for Higher Capacity (Max : 9,450W)

• Support of High Slew Rate:Max 16A/us

• Run Program Function(GO/NO GO Test)

• Sequence Function for High Efficient Load Simulations

• Commands are compatible with Kikusui PLZ-4W model.

• Dynamic(Switching) Function:0.0166Hz ~20kHz

• Soft Start Function:Off / On(1~200ms, Res:1ms)

• Adjustable OCP / OVP / OPP / UVP Setting

• Short Circuit Function

• Timer function : Elapsed Time of load on

• Cut Off Time(Auto Load Off Timer ):1s to 999h 59min 59s or Off

• External Channel Control / Monitoring via Analog Control Connector

• Setup Memories:100 sets

• 3.5 Inch TFT LCD Display

• Multi Interface : USB 2.0 Device / Host , RS-232 , GPIB (Optional)



The PEL-3000 series, a single-channel, programmable D.C. electronic load with 0.01mA current resolution and 16A/μs current Slew Rate, is very ideal for testing server power supply and SPS (Switching Power Supply) for commercial and industrial computers. For a heavy-duty device like cloud ecosystem running 24-hour nonstop operations, a stable and high-power power supply, ranging from 175W to 1050W, is required to maintain the normal operation of server, Hub, and the equipment of data storage and internet communications. Owing to the increasing demand of data transmission and large scale data storage of telecommunications systems, the infrastructure of internet communications is in the pace of rapid expansion. This has greatly boosted the market demand of telecommunications equipment powered by power supply of 2000W and above. The flexible power combination of PEL-3000 meets the test requirements of present high-power power supply.

The PEL-3000H programmable DC Electronic load, which not only inherited functions and features from the PEL-3000 series but providing three current ranges for all PEL-3000H series and adding voltage monitor BNC terminals on the front panel. The PEL-3000H series, a single-channel, programmable D.C. electronic load with 800V and 0.84A/μs current Slew Rate, is ideal for the test of the high voltage devices such as the EV & HEV in-vehicle chargers, DC/DC converters or high-voltage batteries.





Model

Item

Voltage / Current / Power

PEL-3021

DC Electronic Load

35A / 150V / 175W

PEL-3041

DC Electronic Load

70A / 150V / 350W

PEL-3111

DC Electronic Load

210A / 150V / 1050W

PEL-3211

Booster

420A / 150V / 2100W

PEL-3212

DC Electronic Load

420A / 150V / 2100W

PEL-3323

DC Electronic Load

630A / 150V / 3150W

PEL-3424

DC Electronic Load

840A / 150V / 4200W

PEL-3535

DC Electronic Load

1050A / 150V / 5250W

PEL-3322

DC Electronic Load

630A / 150V / 3150W

PEL-3533

DC Electronic Load

1050A / 150V / 5250W

PEL-3744

DC Electronic Load

1470A / 150V / 7350W

PEL-3955

DC Electronic Load

1890A / 150V / 9450W



.



제품 사양

PEL-3021

PEL-3041

PEL-3111

PEL-3211

전압

1.5V~150V

1.5V~150V

1.5V~150V

1.5V~150V

전류

0~35A

0~70A

0~210A

0~420A

전력

175W

350W

1050W

2100W

입력 저항

500kΩ

500kΩ

500kΩ

N/A

최소 동작 전압(DC)(typ.)

0.75V @ 17.5A

0.75V @ 35A

0.75V @ 105A

0.75V @ 210A

1.5V @ 35A

1.5V @ 70A

1.5V @ 210A

1.5V @ 420A

 CC(정전류) 모드

동작 범위

H

0~35A

0~70A

0~210A

0~420A

M

0~3.5A

0~7A

0~21A

L

0~0.35A

0~0.7A

0~2.1A

분해능

H/M/L

1mA/0.1mA/0.01mA

2mA/0.2mA/0.02mA

10mA/1mA/0.1mA

N/A

정확도

H/M/L

±(0.2% set+0.1% F.S*1)+Vin*2/500kΩ

±(1.2% set+1.1% F.S)

정확도(병렬)

H/M/L

±(1.2% set+1.1% F.S*3)

 CR(정저항) 모드

동작 범위

H

23.33365S~400uS
(42.857mΩ~2.5kΩ)

46.6672S~800uS
(21.428mΩ~1.25KΩ)

140.0016S~2.4mS
(7.1427mΩ~416.6667Ω)

28.0002s~484.8us
(35.7135mΩ~2.08334Ω)

M

2.33336S~40uS
(428.566mΩ~25kΩ)

4.6667S~80uS
(214.28mΩ~12.5kΩ)

14.0001S~242.4uS
(71.427mΩ~4.16667kΩ)

L

0.233336S~4uS
(4.28566Ω~250kΩ)

0.46667S~8uS
(2.1428Ω~125kΩ)

1.40001S~24.24uS
(714.27mΩ~41.6667kΩ)

분해능

H/M/L

400uS/40uS/4uS

800uS/80uS/8uS

2.4mS/240uS/24uS

N/A

정확도

H/M/L

±(0.5% set*6+0.5% F.S*1)+Vin*3/500kΩ

±(1.2% set+1.1% F.S)

정확도(병렬)

H/M/L

±(1.2% set+1.1% F.S)

 CV(정전압) 모드

동작 범위

H

1.5V~150V

1.5V~150V

1.5V~150V

1.5V~150V

L

1.5V~15V

1.5V~15V

1.5V~15V

1.5V~15V

분해능

H/L

10mV/1mV

10mV/1mV

10mV/1mV

N/A

정확도

H/L

±(0.1% set+0.1% F.S)

N/A

 CP(정전력) 모드

동작 범위

H

17.5W~175W

35W~350W

105W~1050W

210W~2100W

M

1.75W~17.5W

3.5W~35W

10.5W~105W

21W~210W

L

0.175W~1.75W

0.35W~3.5W

1.05W~10.5W

2.1W~21W

분해능

H/M/L

10mW/1mW/0.1mW

10mW/1mW/0.1mW

100mW/10mW/1mW

N/A

정확도

H/M

±(0.6% set*5+1.4% F.S*3)

N/A

 병렬 모드

최대 확장 용량

875W

1750W

5250W

9450W(with PEL-3111)

 Slew Rate(슬루율)

설정 범위  (CC)

H

2.5mA/us~2.5A/us

5mA/us~5A/us

16mA/us~16A/us

16mA/us~16A/us

M

250uA/us~250mA/us

500uA/us~500mA/us

1.6mA/us~1.6A/us

1.6mA/us~1.6A/us

L

25uA/us~25mA/us

50uA/us~50mA/us

160uA/us~160mA/us

160uA/us~160mA/us

분해능(CC)

H/M/L

1mA/100uA/10uA

2mA/200uA/20uA

6mA/600uA/60uA

N/A

설정 범위
(
CR)

H

250uA/us~250mA/us

500uA/us~500mA/us

1.6mA/us~1.6A/us

1.6mA/us~1.6A/us

M

25uA/us~25mA/us

50uA/us~50mA/us

160uA/us~160mA/us

160uA/us~160mA/us

L

2.5uA/us~2.5mA/us

5uA/us~5mA/us

16uA/us~16mA/us

16uA/us~16mA/us

분해능(CR)

H/M/L

1uA/100nA/10nA

2uA/200nA/20nA

6uA/600nA/60nA

N/A

설정 정확도

±(10% set*9+25us)



 미터 정확도

전압 미터

±(0.1% rdg+0.1% F.S)

N/A

전류 미터

±(0.2% rdg+0.3% F.S)

N/A

전류 미터(병렬)

±(1.2% rdg+1.1% F.S)

N/A

 Dynamic(동적) 모드

동작 모드

CC, CR

T1 & T2

0.025ms~10ms(분해능 1us); 1ms~30s(분해능 1ms)

N/A

정확도

1us / 1ms ±100ppm

슬루율
(CC)

H

2.5mA/us~2.5A/us

5mA/us~5A/us

16mA/us~16A/us

16mA/us~16A/us

M

250uA/us~250mA/us

500uA/us~500mA/us

1.6mA/us~1.6A/us

1.6mA/us~1.6A/us

L

25uA/us~25mA/us

50uA/us~50mA/us

160uA/us~160mA/us

N/A

슬루율
(CR)

H

250uA/us~250mA/us

500uA/us~500mA/us

1.6mA/us~1.6A/us

N/A

M

25uA/us~25mA/us

50uA/us~50mA/us

160uA/us~160mA/us

L

2.5uA/us~2.5mA/us

5uA/us~5mA/us

16uA/us~16mA/us

전류 정확도

±0.4% F.S

±(1.2% set +1.1% F.S)

 기타

보호 기능

OVP, OCP, OPP, OHP, UVP, REV

인터페이스

USB(Host/Device)/RS-232/아날로그 제어 IO, GPIB(옵션)

AC 입력 전원

90VAC~132VAC/180VAC~250VAC 단상; 47Hz~63z

전력(최대)

90VA

110VA

190VA

230VA

치수(W/H/D)

214.5 x 124 x 400 mm

214.5 x 124 x 400 mm

429.5 x 128 x 400 mm

427.7 x 128 x 592.5 mm

무게

약 6kg

약 7kg

약 17kg

약 23kg

*1 H 범위의 Full Scale
*2 Vin : 전자 부하의 입력 단자 전압
*3 M 범위가 H 범위의 Full Scale에 적용
*4 [S} = 입력 전류 [A] / 입력 전압 [V] = 1 / 저항 [Ω]
*5 입력 전류에서 변환 된 값. 병렬 동작의 조건에 적용 안됨
*6 set = Vin / Rset
*7 입력 전압의 동작 범위에서 원격 감지 중 감지 지점에서. 병렬 동작 조건에도 적용
*8 병렬 동작의 조건에 적용 안됨
*9 전류가 정격 전류의 2%~100%(M 범위 20%~100%)까지 변경될 때 10%~90%까지 도달하는데 걸리는 시간





.

옵션 및 악세서리

기본 액세서리

사용 설명서 x 1, 전원 코드 x 1, 보호 덮개 x 1, 절연시트 x 1, 프레임 링크 케이블 GTL-255(PEL-3211)

옵션

R-CON

PEL-3000 제어 소프트웨어 (30일 무료 사용)

옵션 액세서리

GTL-120

테스트 리드,최대 40A

GTL-248

GPIB 케이블, 이중 차폐,2000mm

GTL-246

USB 케이블, USB 2.0, A-B 타입, 4P

GTL-251

USB-GPIB 어댑터, GPIB-USB-HS,2000mm

GTL-255

프레임 링크 케이블, 300mm

GRA-414-J

랙 마운트 키트(JIS) PEL-3021/3041/3111

GRA-414-E

랙 마운트 키트(EIA) PEL-3021/3041/3111

PEL-004

GPIB 카드

PEL-010

먼지 필터









라인업

주문 정보

PEL-3021

1채널프로그래머블 DC 전자부하(150V/35A/175W)

견적요청

PEL-3041

1채널 프로그래머블 DC 전자부하(150V/70A/350W)

견적요청

PEL-3111

1채널프로그래머블 DC 전자부하(150V/210A/1050W)

견적요청

PEL-3211

PEL-3111 전력 부스터 장치(150V/420A/2100W)

견적요청

PEL-3021H

1채널프로그래머블 DC 전자부하(800V/8.75A/175W)

견적요청

PEL-3041H

1채널 프로그래머블 DC 전자부하(800V/17.5A/350W)

견적요청

PEL-3111H

1채널프로그래머블 DC 전자부하(800V/52.5A/1050W)

견적요청

PEL-3211H

PEL-3111 전력 부스터 장치(800V/105A/2100W)

견적요청

옵션

R-CON

PEL-3000 제어 소프트웨어 (30일 무료 사용)

700,000원

옵션 액세서리

GTL-120

테스트 리드,최대 40A

28,000원

GTL-248

GPIB 케이블, 이중 차폐,2000mm

195,000원

GTL-246

USB 케이블, USB 2.0, A-B 타입, 4P

14,000원

GTL-251

USB-GPIB 어댑터, GPIB-USB-HS,2000mm

1,829,000원

GTL-255

프레임 링크 케이블, 300mm

70,000원

GRA-414-J

랙 마운트 키트(JIS) PEL-3021/3041/3111

195,000원

GRA-414-E

랙 마운트 키트(EIA) PEL-3021/3041/3111

195,000원

PEL-004

GPIB 카드

견적요청

PEL-010

먼지 필터

견적요청



상기 가격은 부가세 별도 가격입니다.
