| Programmable DC Power Supply (OPE-QI Series)



제품명 Programmable DC Power Supply
모델명 OPE-QI Series
특 징 •저가형 파워/리니어 / 듀얼채널
상세사양

•90W~150W 가변2CH / 고정2CH

•0~9V/ ~ /0~120V 가변2CH , 고정2CH

인터페이스 •RS-232C / RS-485(옵션/변경)
브랜드 오디에이테크놀로지 / Korea
판매가격 전화문의 : ☎031-750-0440
배송비 무료배송

상품 기본설명

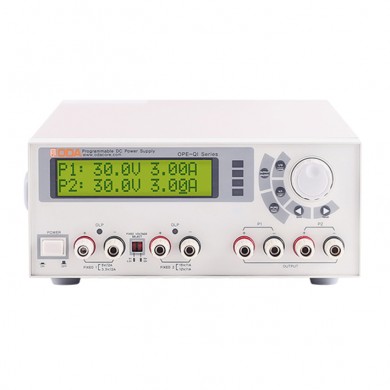

Programmable DC Power Supply (OPE-QI Series)

제품사양

OPE-QI Series

Linear Programmable DC Power Supply

경제적인 가격의 4채널(가변형 2CH, 고정출력 2CH) 리니어 파워 서플라이

OPE-QI Series는 고효율의 프로그래머블 직류 전원공급장치로써, SCPI (Standard Commands for Programmable Instruments) 프로토콜에 준하는 RS-232C 또는 RS-485 통신을 또는 RS-485 통신을 지원하며 Bench-top 뿐만 아니라 19inch Rack에 장착이 가능하도록 설계되었습니다.  PC Interface기반하에 실험실에서는 분석을, 산업현장에서는 품질관리 등 다목적으로 활용할 수 있습니다.

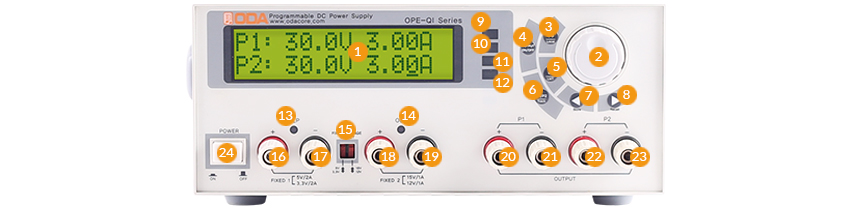

1

LCD (전압 전류 및 Message Display 모듈)

13

Fixed 1의 Over Load Protection 램프

2

전압/전류/수치적 변경 엔코더 스위치

14

Fixed 2의 Over Load Protection 램프

3

I/O 또는 LOCAL Key

15

Fixed 1과 Fixed 2의 전압 선택 스위치

4

출력전압&전류 ON/OFF

16

Fixed 1(5V/2A & 3.3V/2A) + 출력단자

5

전압/전류 선택 또는 Limit Display Key

17

Fixed 1(5V/2A & 3.3V/2A) – 출력단자

6

OUTPUT SELECT 또는 Tracking Key

18

Fixed 2(15V/1A & 12V/1A) + 출력단자

7

전압/전류 Cursor 또는 메뉴변경 Key

19

Fixed 2(15V/1A & 12V/1A) – 출력단자

8

전압/전류 Cursor 또는 메뉴변경 Key

20

가변채널 P1의 + 출력단자

9

P1채널의 Constant Current 모드 지시 램프

21

가변채널 P1의 – 출력단자

10

P2채널의 Constant Current 모드 지시 램프

22

가변채널 P2의 + 출력단자

11

P1,P2 채널 Tracking 모드 지시 램프

23

가변채널 P2의 – 출력단자

12

Remote Interface 모드 지시 램프

24

메인 전원 ON/OFF 스위치



■ FEATURE

* 절연된 2개의 가변출력 제공

* 5V/2A & 3.3V/2A Select 가능한 고정출력 제공

* 5V/1A & 12V/1A Select 가능한 고정출력 제공

* 출력전압, 전류 차단 및 복귀 기능(Output ON/OFF)

* Tracking Mode (2채널 동시제어) 제공

* operating 상태(Voltage, Current) 를 5개까지 저장(Store) 및 복귀(Recall)

* 슬림한 19”Half x 2U size (300 W이하)

* RS-232C 통신 (RS-485 옵션)



TRACKING MODE



두 채널이 한번에 제어가 가능합니다.

귀사의 양산시스템에 생산자 1인당 단채널 파워 서플라이를 공급했다면, 당사의 Tracking mode가 지원되는 두 채널 파워 서플라이로 교체해 보세요!
번거롭게 두 채널의 전압, 전류를 셋팅 할 필요 없이 Tracking mode 버튼 하나만 누르신다면 앞으로 전압, 전류 및 모든 기능은 한번의 셋팅으로 두 채널이 똑같이 셋팅 될 것입니다.







STORE & RECALL



상태 저장 기능을 지원합니다.

OPE Series는 사용자가 설정한 전압 및 전류를 저장(Strore) 및 호출(Recall)할 수 있습니다.
전문 엔지니어가 아니더라도, 미리 설정하여 저장해 둔 Store 및 Recall 기능으로 생산 및 제품검사, 신뢰성 테스트 등에 쉽게 활용할 수 있습니다.











■ SPECIFICATION

Model
Parameter

OPE-185QI

OPE-303QI

OPE-305QI

OPE-503QI

Output rating

0~18V, 0~5A 2CH

0~30V, 0~3A 2CH

0~30V, 0~5A 2CH

0~50V, 0~3A 2CH

Resolution

Programming/Readback

≤ 6mV / ≤ 1.5mA

≤ 7.5mV / ≤ 1mA

≤ 7.5mV / ≤ 1.5mA

≤ 15mV / ≤ 1mA

Display Meter

100mV / 10mA

100mV / 10mA

100mV / 10mA

100mV / 10mA

Programming Accuracy (@25℃ ±5℃)±(%of output + offset)

Voltage

0.2% + 120mV

0.2% + 200mV

0.2% + 200mV

0.2% + 300mV

Current

0.2% + 25mA

0.2% + 15mA

0.2% + 25mA

0.2% + 15mA

Read-back Accuracy (@25℃ ±5℃)±(%of output + offset)

Voltage

0.2% + 120mV

0.2% + 200mV

0.2% + 200mV

0.2% + 300mV

Current

0.2% + 25mA

0.2% + 15mA

0.2% + 25mA

0.2% + 15mA

Ripple & Noise

≤ 2mVp-p, ≤ 2mArms

≤ 2mVp-p, ≤ 2mArms

≤ 2mVp-p, ≤ 2mArms

≤ 3mVp-p, ≤ 2mArms

Voltage Programming Speed(No load)

Rising time

≤ 40㎳

≤ 40㎳

≤ 40㎳

≤ 70㎳

Falling time

≤1.2s

≤1.2s

≤1.2s

≤1.5s



Model
Parameter

OPE-802QI

OPE-1001QI

OPE-1201QI

OPE-1501QI

Output rating

0~80V, 0~2A 2CH

0~100V, 0~1A 2CH

0~120V, 0~1A 2CH

0~150V, 0~1A 2CH

Resolution

Programming/Readback

≤ 30mV / ≤ 0.8mA

≤ 40mV / ≤ 0.5mA

≤ 50mV / ≤ 0.5mA

≤ 50mV / ≤ 0.5mA

Display Meter

100mV / 10mA

1V / 10mA

1V / 10mA

1V / 10mA

Programming Accuracy (@25℃ ±5℃)±(%of output + offset)

Voltage

0.3% + 500mV

0.5% + 800mV

0.5% + 900mV

0.5% + 900mV

Current

0.2% + 15mA

0.2% + 15mA

0.2% + 15mA

0.2% + 15mA

Read-back Accuracy (@25℃ ±5℃)±(%of output + offset)

Voltage

0.3% + 500mV

0.5% + 800mV

0.5% + 900mV

0.5% + 900mV

Current

0.2% + 15mA

0.2% + 15mA

0.2% + 15mA

0.2% + 15mA

Ripple & Noise

≤ 6mVp-p, ≤ 2mArms

≤ 0.01%mVrms, ≤ 2mArms

≤ 0.01%mVrms, ≤ 2mArms

≤ 0.01%mVrms, ≤ 2mArms

Voltage Programming Speed(No load)

Rising time

≤ 70㎳

≤ 70㎳

≤ 70㎳

≤ 70㎳

Falling time

≤1.5s

≤1.5s

≤1.5s

≤1.5s

Common Details

3.3V/2A or 5V/2A, 12V/1A or 15V/1A 고정출력 제공
19inch half x 2U size : 213mm(W) x 88mm(H) x 360mm(D)
RS-232C 기본장착

OPTION

후면출력, 입력전원(AC100,AC110,AC230), RS-485 통신, RS-232C Cable, RS-485 to
RS-232C Converter Analog Signal Input, Analog Signal Output, V-Sensing, OVP, OCP, 랙마운트 키트






옵션 및 악세서리



□ 옵션

□ 액세서리

* Rack Mount Shelf
* RS-485 통신



* AC 입력 케이블
* DC 출력 케이블
* Product Bundle CD
– DEMO Application
– 종합 카다로그
– 제품별 매뉴얼
