        제품명 Programmable DC Power Supply
        모델명 OPE-Q Series
        특 징 •저가형 / 리니어 / 양전원
        상세사양

        •90W~150W 가변2CH , 고정2CH

        •±0~9V/~/±0~120Vdc (양전원)
        인터페이스 •RS-232C / RS-485(옵션)
        브랜드 오디에이테크놀로지 / Korea
        판매가격 전화문의 : ☎070-4333-8982
        배송비 무료배송
        견적문의 위시리스트
        카타로그 메뉴얼

        상품 기본설명

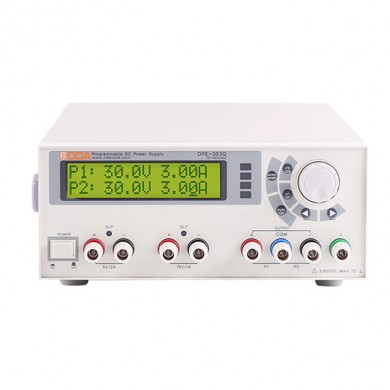

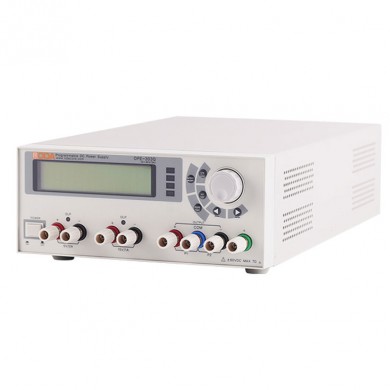

        Programmable DC Power Supply (OPE-Q Series)

        제품사양

        OPE-Q Series

        Linear Programmable DC Power Supply

        경제적인 가격의 4채널( ± 가변형 2CH, 고정출력 2CH) 리니어 - 양전원 파워서플라이

        OPE-QI Series는 고효율의 프로그래머블 직류 전원공급장치로써, SCPI (Standard Commands for Programmable Instruments) 프로토콜에 준하는 RS-232C 또는 RS-485 통신을 또는 RS-485 통신을 지원하며 Bench-top 뿐만 아니라 19inch Rack에 장착이 가능하도록 설계되었습니다.  PC Interface기반하에 실험실에서는 분석을, 산업현장에서는 품질관리 등 다목적으로 활용할 수 있습니다.

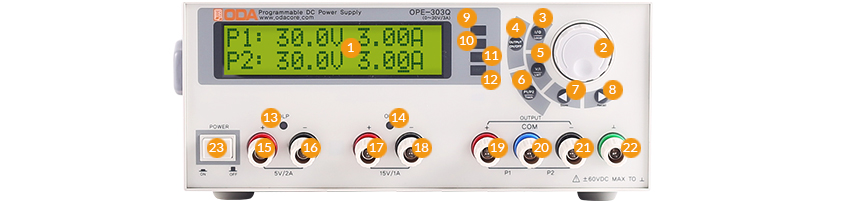

        1

        		LCD (전압 전류 및 Message Display 모듈)

        13

        		5V/2A(Fixed)의 Over Load Protection 램프

        2

        		전압/전류/수치적 변경 엔코더 스위치

        14

        		15V/1A(Fixed)의 Over Load Protection 램프

        3

        		I/O 또는 LOCAL Key

        15

        		5V 2A(Fixed) +출력단자

        4

        		출력전압&전류 ON/OFF

        16

        		5V 2A(Fixed) -출력단자

        5

        		전압/전류 선택 또는 Limit Display Key

        17

        		15V 1A(Fixed) +출력단자

        6

        		OUTPUT SELECT 또는 Tracking Key

        18

        		15V 1A(Fixed) -출력단자

        7

        		전압/전류 Cursor 또는 메뉴변경 Key

        19

        		P1 +출력단자(Positive Output)

        8

        		전압/전류 Cursor 또는 메뉴변경 Key

        20

        		P1&P2의 출력 COM 단자

        9

        		P1채널의 Constant Current 모드 지시 램프

        21

        		P2 – 출력단자(Negative Output)

        10

        		P2채널의 Constant Current 모드 지시 램프

        22

        		Earth GND 단자

        11

        		P1,P2 채널 Tracking 모드 지시 램프

        23

        		메인전원 ON/OFF 스위치

        12

        		Remote Interface 모드 지시 램프









        ■ FEATURE



        * CV / CC mode

        * 양전원 (+),(-) 각각 2채널의 가변출력 제공

        * 고정출력 2채널 제공 (5 V/ 2 A & 15 V/ 1 A )

        * 출력전압, 전류 차단 및 복귀 기능(Output ON/OFF)

        * Tracking Mode (2채널 동시제어) 제공

        * operating 상태(Voltage, Current) 를 5개까지 저장(Store) 및 복귀(Recall)

        * 슬림한 19”Half x 2U size (300 W이하)

        * RS-232C 통신 (RS-485 옵션)







        TRACKING MODE



        두 채널이 한번에 제어가 가능합니다.

        귀사의 양산시스템에 생산자 1인당 단채널 파워 서플라이를 공급했다면, 당사의 Tracking mode가 지원되는 두 채널 파워 서플라이로 교체해 보세요!
        번거롭게 두 채널의 전압, 전류를 셋팅 할 필요 없이 Tracking mode 버튼 하나만 누르신다면 앞으로 전압, 전류 및 모든 기능은 한번의 셋팅으로 두 채널이 똑같이 셋팅 될 것입니다.







        STORE & RECALL



        상태 저장 기능을 지원합니다.

        OPE Series는 사용자가 설정한 전압 및 전류를 저장(Strore) 및 호출(Recall)할 수 있습니다.
        전문 엔지니어가 아니더라도, 미리 설정하여 저장해 둔 Store 및 Recall 기능으로 생산 및 제품검사, 신뢰성 테스트 등에 쉽게 활용할 수 있습니다.











        ■ SPECIFICATION


        　OPE-185QOPE-303QOPE-305QOPE-503Q
        Parameter
        Output rating0~±18V, 0~5A 2CH0~±30V, 0~3A 2CH0~±30V, 0~5A 2CH0~±50V, 0~3A 2CH
        Resolution　　　　
        Programming/Readback≤ 6mV / ≤ 1.5mA≤ 7.5mV / ≤ 1mA≤ 7.5mV / ≤ 1.5mA≤ 15mV / ≤ 1mA
        Display Meter100mV / 10mA100mV / 10mA100mV / 10mA100mV / 10mA
        Programming Accuracy (@25℃ ±5℃)±(%of output + offset)　　
        Voltage0.2% + 120mV0.2% + 200mV0.2% + 200mV0.2% + 300mV
        Current0.2% + 25mA0.2% + 15mA0.2% + 25mA0.2% + 15mA
        Read-back Accuracy (@25℃ ±5℃)±(%of output + offset)　　
        Voltage0.2% + 120mV0.2% + 200mV0.2% + 200mV0.2% + 300mV
        Current0.2% + 25mA0.2% + 15mA0.2% + 25mA0.2% + 15mA
        Ripple & Noise≤ 2mVp-p, ≤ 2mArms≤ 2mVp-p, ≤ 2mArms≤ 2mVp-p, ≤ 2mArms≤ 3mVp-p, ≤ 2mArms
        Voltage Programming Speed(No load)　　　
        Rising time≤ 40㎳≤ 40㎳≤ 40㎳≤ 70㎳
        Falling time≤1.2s≤1.2s≤1.2s≤1.5s
        　OPE-801QOPE-1001QOPE-1201Q　
        Parameter
        Output rating0~±80V, 0~2A 2CH0~±100V, 0~1A 2CH0~±120V, 0~1A 2CH　
        Resolution　　　　
        Programming/Readback≤ 30mV / ≤ 0.8mA≤ 40mV / ≤ 0.5mA≤ 50mV / ≤ 0.5mA　
        Display Meter100mV / 10mA1V / 10mA1V / 10mA　
        Programming Accuracy (@25℃ ±5℃)±(%of output + offset)　　
        Voltage0.3% + 500mV0.5% + 800mV0.5% + 900mV　
        Current0.2% + 15mA0.2% + 15mA0.2% + 15mA　
        Read-back Accuracy (@25℃ ±5℃)±(%of output + offset)　　
        Voltage0.3% + 500mV0.5% + 800mV0.5% + 900mV　
        Current0.2% + 15mA0.2% + 15mA0.2% + 15mA　
        Ripple & Noise≤ 6mVp-p, ≤ 2mArms≤ 0.01%mVrms, ≤ 2mArms≤ 0.01%mVrms, ≤ 2mArms　
        Voltage Programming Speed(No load)　　　
        Rising time≤ 70㎳≤ 70㎳≤ 70㎳　
        Falling time≤1.5s≤1.5s≤1.5s　
        Common Details5 V /2 A, 15 V/ 1 A fixed output provided
        19inch half x 2U size : 213mm(W) x 88mm(H) x 360mm(D)
        RS-232C Standard
        OPTIONOutput at the rear side, input power (AC 100, AC 110, AC 230), RS-485 communication, RS-232C Cable, RS-485 Analog Signal Input, Analog Signal Output, V-Sensing, OVP, OCP, rack mount kit






        □ 옵션

        □ 액세서리

        * Rack Mount Shelf
        * RS-485 통신



        * AC 입력 케이블
        * DC 출력 케이블
        * Product Bundle CD
        – DEMO Application
        – 종합 카다로그
        – 제품별 매뉴얼
