Programmable DC Power Supply (EX-2500/5000/10000)
| EX-Series | ||
| Switching Type Programmable DC Power Supply | |||
| 고성능, 고효율의 슬림형 19인치 RACK 표준형 제품 | |||
| EX Series 는 600W~10,000W 용량의 고성능, 고효율의 프로그래머블 스위칭 직류전원 공급장치로써 SCPI(Standard Commands for Programmable Instruments) 프로토콜에 준하는 RS-232C, RS-485, TCP/IP(option) 통신을 지원하며 19inch Rack에 장착이 가능하도록 설계되었습니다 | |||
| CE | |||
| Dimension | |||

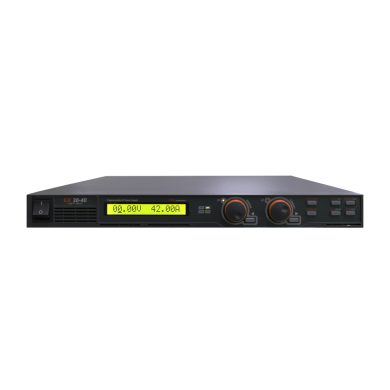

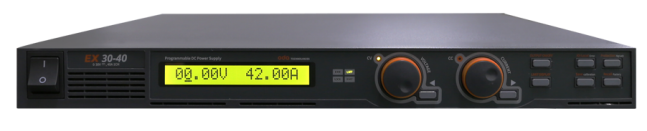

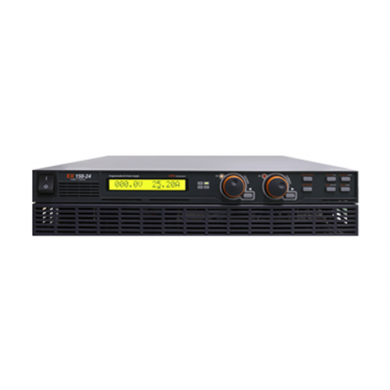

| 1U Size(600W~2.5KW) : 19inch wide (426mm) Std, 1U height(44mm) | |||
| 2U Size(3.6W~5KW) : 9inch wide (426mm) Std, 2U height(88mm) | |||

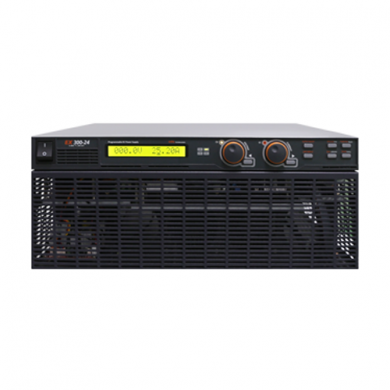

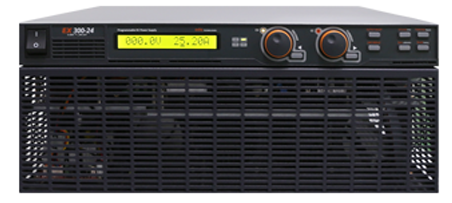

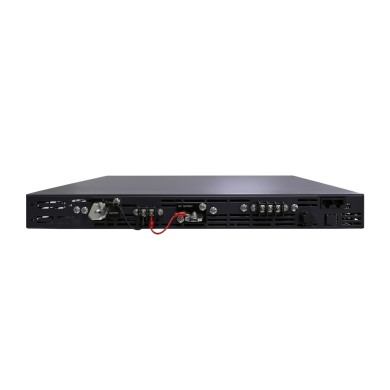

| 4U Size(6KW~10KW) : 19inch wide (426mm) Std, 4U height(176mm) |
| • 제품 설명 |

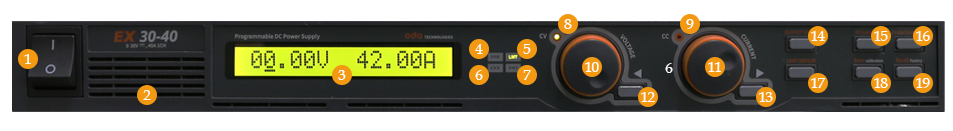

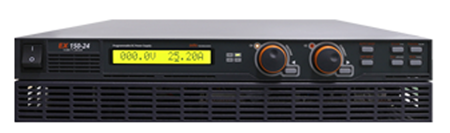

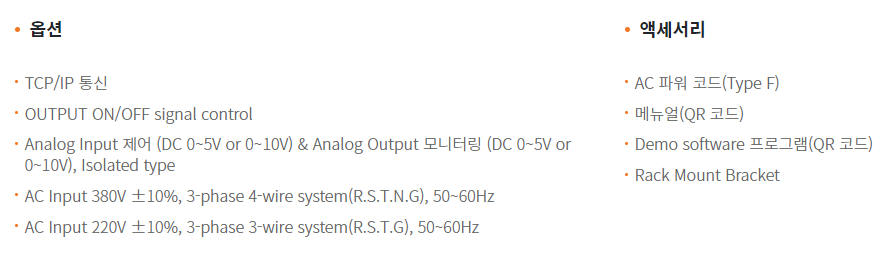

1 | 메인전원 ON/OFF 스위치 | 11 | 전류설정 Encoder |
2 | 환기구 | 12 | 전압 Cursor 또는 메뉴변경 Key |
3 | 16Char 타입 LCD Display | 13 | 전류 Cusor 또는 메뉴변경 Key |
4 | Error Lamp | 14 | 출력전압/전류 ON/OFF Key |
5 | Limit Display Lamp | 15 | IO/Local설정 및 Error Display Key |
6 | Key Lock Lamp | 16 | Protection 설정 및 Front-panel Lock Key |
7 | Remote Interface Lamp | 17 | 전압/전류 설정값 Display Key |
8 | CV Mode상태 Lamp | 18 | 현재 상태 저장 또는 Calibration Key |
9 | CC Mode상태 Lamp | 19 | 메모리 저장상태 복귀 또는 Factory Key |
10 | 전압설정 Encoder |
| • | 4-Digit Display Resolution |
| • | 16×1 Big-Char Type LCD Display 장착 |
| • | 전압 및 전류 각각 조정 엔코더 제공 |
| • | OVP (Over Voltage Protection), OCP (Over Current Protection) Protection Mode 제공 |
| • | UVL (Under Voltage Lock), OVL (Over Voltage Lock), UCL (Under Current Lock), OCL (Over Current Lock) |
| • | Calibration 기능제공 (수동 및 PC기반) |
| • | Panel Lock 기능제공 |
| • | Memory Store & Recall 기능 제공(10개 저장 가능) |
| • | Output ON/ OFF 기능 제공 |
| • | Limit Display 기능 제공 |
| • | 11가지의 다양한 Factory Mode 제공 |
| • | RS-232C, RS485, 통신 기본제공 (TCP/IP 통신 옵션) |
| • | Analog Input Control (DC 0~5V) 제공 (Option) |
SLIM TYPE | PROTECTION MODE | |||
| EX Series는 2500W의 전원공급장치가 19inch x 1U 사이즈로 설계되어 최고의 공간적 효율성을 갖고있는 슬림형 제품입니다. Linear DC 전원공급장치에 비해 혁신적인 사이즈와 무게를 경험해보시기 바랍니다. | 내장된 OVP(Over Voltage Protection) 및 OCP(Over Current Protection) Protection 모드는 사용중 과전압, 과전류가 출력되었을때 출력을 차단하여 부하원을 보호합니다. 사용자의 부주의나 장시간의 테스트시에도 안전하게 사용할 수 있습니다. | |||
DUAL CONTROL ENCODER | MEMORY STORE & RECALL | |||
| 전압 및 전류에 각각 배정된 콘트롤 엔코더는 기존에 단일 콘트롤 엔코더에 비해 보다 빠르게 원하는 설정을 가능하게 합니다. Programmable 제품을 처음 접하는 사용자도 쉽게 사용하도록 설계되어 광범위한 사용이 가능합니다. | 사용자가 설정한 전압 및 전류, 사용상태 등을 저장(Store) 및 호출(Recall)할 수 있습니다. 전문 엔지니어가 아니더라도, 미리설정하여 저장해둔 Memory를 호출하는 기능으로 생산 및 제품검사, 신뢰성 테스트 등에 쉽게 활용할 수 있습니다. |
• 제품라인업
| 모델▶ | EX 2500 Series (1U) | EX 5000 Series(2U) | EX 10000 Series (4U) | ||||||||
| (600W~2500W) | (2.5KW~5KW) | (5KW~10KW) | |||||||||
| 전압▼ | 600W | 1.2KW | 1.8KW | 2.4KW | 3.6KW | 4.8KW | 6KW | 7.2KW | 8.4KW | 9.6KW | |
| 20V | 30A | 60A | 90A | 120A (2U) | 180A | 240A | 300A | 360A | 420A | 480A | |
| 30V | 20A | 40A | 60A | 80A | 120A | 160A | 200A | 240A | 280A | 320A | |
| 50V | 12A | 24A | 36A | 48A | 72A | 96A | 120A | 144A | 168A | 192A | |
| 60V | 10A | 20A | 30A | 40A | 60A | 80A | 100A | 120A | 140A | 160A | |
| 80V | 7.5A | 15A | 22.5A | 30A | 45A | 60A | 75A | 90A | 105A | 120A | |
| 100V | 6A | 12A | 18A | 24A | 36A | 48A | 60A | 72A | 84A | 96A | |
| 120V | 5A | 10A | 15A | 20A | 30A | 40A | 50A | 60A | 70A | 80A | |
| 150V | 4A | 8A | 12A | 16A | 24A | 32A | 40A | 48A | 56A | 64A | |
| 200V | 3A | 6A | 9A | 12A | 18A | 24A | 30A | 36A | 42A | 48A | |
| 300V | 2A | 4A | 6A | 8A | 12A | 16A | 20A | 24A | 28A | 32A | |
| 600V | 1A | 2A (2U) | 3A (2U) | 4A (2U) | 6A | 8A | 10A | 12A | 14A | 16A | |
| 1000V | - | - | - | 2A (4U) | 3A (4U) | 4A (4U) | 6A | - | 8A | - | |
| • 제품사이즈 | |||||
|
|
| |||
| 1U Size(600W~2.5KW) | 2U Size(3.6KW~5KW) | 4U Size(6KW~10KW) | |||
| 19inch wide (426mm) Standard, 1U height(44mm) | 19inch wide (426mm) Standard, 2U height(88mm) | 19inch wide (426mm) Standard, 4U height(176mm) | |||
| Depth 550mm | Depth 550mm | Depth 580mm |
.
.

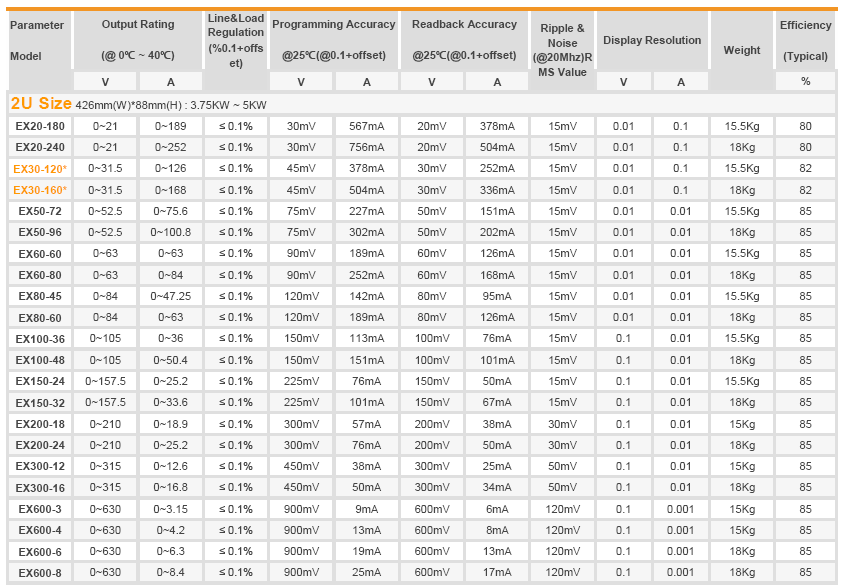

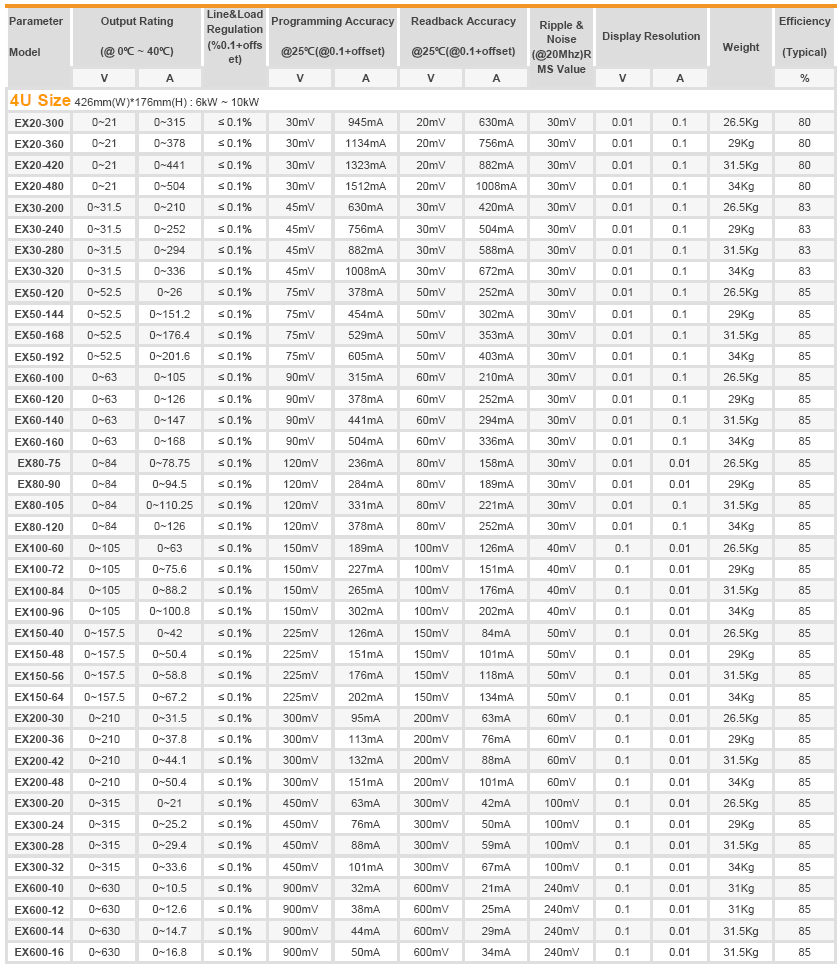

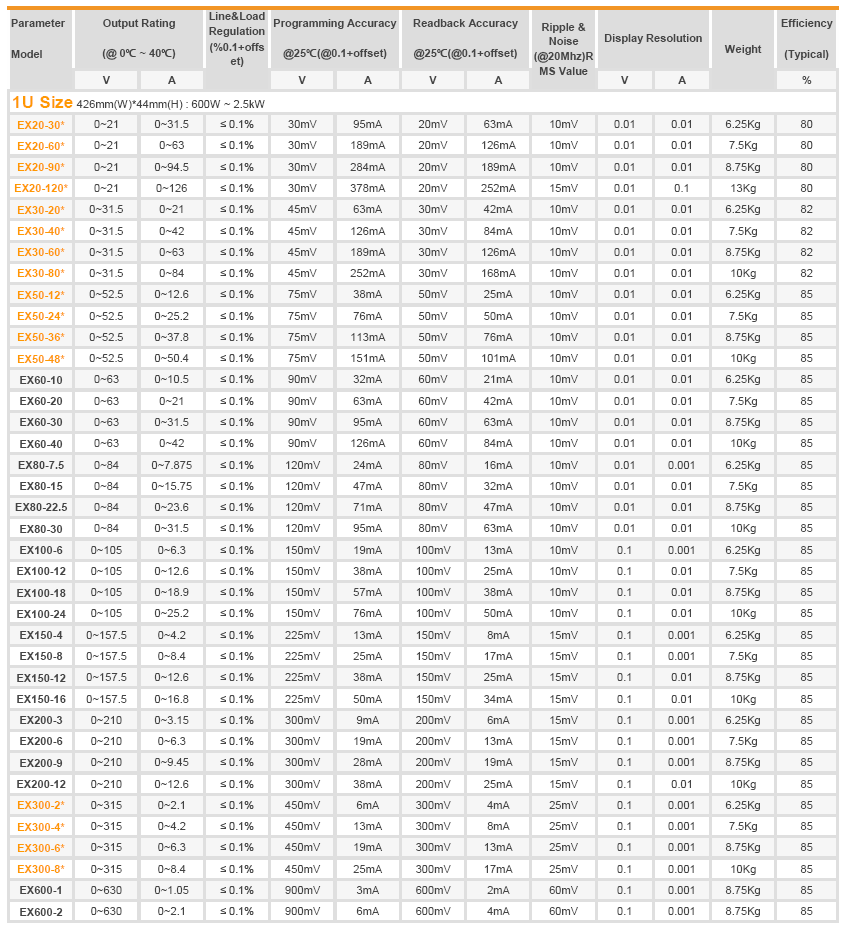

| MODEL | VOLTAGE | CURR | MODEL | VOLTAGE | CURR | Watt |
| EX20-30 | 20V (1U) | 30 A | EX100-6 | 100V (1U) | 6 A | 600 |
| EX20-60 | 60 A | EX100-12 | 12 A | 1,200 | ||
| EX20-90 | 90 A | EX100-18 | 18 A | 1,800 | ||
| EX20-120 | 120 A | EX100-24 | 24 A | 2,400 | ||
| EX20-180 | 20V (2U) | 180 A | EX100-36 | 100V (2U) | 36 A | 3,600 |
| EX20-240 | 240 A | EX100-48 | 48 A | 4,800 | ||
| EX20-300 | 20V (4U) | 300 A | EX100-60 | 100V (4U) | 60 A | 6,000 |
| EX20-360 | 360 A | EX100-72 | 72 A | 7,200 | ||
| EX20-420 | 420 A | EX100-84 | 84 A | 8,400 | ||
| EX20-480 | 480 A | EX100-96 | 96 A | 9,600 | ||
| EX30-20 | 30V (1U) | 20 A | EX150-4 | 150V (1U) | 4 A | 600 |
| EX30-40 | 40 A | EX150-8 | 8 A | 1,200 | ||
| EX30-60 | 60 A | EX150-12 | 12 A | 1,800 | ||
| EX30-80 | 80 A | EX150-16 | 16 A | 2,400 | ||
| EX30-120 | 30V (2U) | 120 A | EX150-24 | 150V (2U) | 24 A | 3,600 |
| EX30-160 | 160 A | EX150-32 | 32 A | 4,800 | ||
| EX30-200 | 30V (4U) | 200 A | EX150-40 | 150V (4U) | 40 A | 6,000 |
| EX30-240 | 240 A | EX150-48 | 48 A | 7,200 | ||
| EX30-280 | 280 A | EX150-56 | 56 A | 8,400 | ||
| EX30-320 | 320 A | EX150-64 | 64 A | 9,600 | ||
| EX40-15 | 40V (1U) | 15 A | EX200-3 | 200V (1U) | 3 A | 600 |
| EX40-30 | 30 A | EX200-6 | 6 A | 1,200 | ||
| EX40-45 | 45 A | EX200-9 | 9 A | 1,800 | ||
| EX40-60 | 60 A | EX200-12 | 12 A | 2,400 | ||
| EX40-90 | 40V (2U) | 90 A | EX200-18 | 200V (2U) | 18 A | 3,600 |
| EX40-120 | 120 A | EX200-24 | 24 A | 4,800 | ||
| EX40-150 | 40V (4U) | 150 A | EX200-30 | 200V (4U) | 30 A | 6,000 |
| EX40-180 | 180 A | EX200-36 | 36 A | 7,200 | ||
| EX40-210 | 210 A | EX200-42 | 42 A | 8,400 | ||
| EX40-240 | 240 A | EX200-48 | 48 A | 9,600 | ||
| EX50-12 | 50V (1U) | 12 A | EX300-2 | 300V (1U) | 2 A | 600 |
| EX50-24 | 24 A | EX300-4 | 4 A | 1,200 | ||
| EX50-36 | 36 A | EX300-6 | 6 A | 1,800 | ||
| EX50-48 | 48 A | EX300-8 | 8 A | 2,400 | ||
| EX50-72 | 50V (2U) | 72 A | EX300-12 | 300V (2U) | 12 A | 3,600 |
| EX50-96 | 96 A | EX300-16 | 16 A | 4,800 | ||
| EX50-120 | 50V (4U) | 120 A | EX300-20 | 300V (4U) | 20 A | 6,000 |
| EX50-144 | 144 A | EX300-24 | 24 A | 7,200 | ||
| EX50-168 | 168 A | EX300-28 | 28 A | 8,400 | ||
| EX50-192 | 192 A | EX300-32 | 32 A | 9,600 | ||
| EX60-10 | 60V (1U) | 10 A | EX600-1 | 600V (1U) | 1 A | 600 |
| EX60-20 | 20 A | EX600-2 | 2 A | 1,200 | ||
| EX60-30 | 30 A | EX600-3 | 600V (2U) | 3 A | 1,800 | |
| EX60-40 | 40 A | EX600-4 | 4 A | 2,400 | ||
| EX60-60 | 60V (2U) | 60 A | EX600-6 | 6 A | 3,600 | |
| EX60-80 | 80 A | EX600-8 | 8 A | 4,800 | ||
| EX60-100 | 60V (4U) | 100 A | EX600-10 | 600V (4U) | 10 A | 6,000 |
| EX60-120 | 120 A | EX600-12 | 12 A | 7,200 | ||
| EX60-140 | 140 A | EX600-14 | 14 A | 8,400 | ||
| EX60-160 | 160 A | EX600-16 | 16 A | 9,600 | ||
| EX80-7.5 | 80V (1U) | 7.5 A | EX1000-2 | 1000V (4U) | 2 A | 2,000 |
| EX80-15 | 15 A | EX1000-3 | 3 A | 3,000 | ||
| EX80-22.5 | 22.5 A | EX1000-4 | 4 A | 4,000 | ||
| EX80-30 | 30 A | EX1000-6 | 6 A | 6,000 | ||
| EX80-45 | 80V (2U) | 45 A | EX1000-8 | 8 A | 8,000 | |
| EX80-60 | 60 A | |||||
| EX80-75 | 80V (4U) | 75 A | ||||
| EX80-90 | 90 A | |||||
| EX80-105 | 105 A | |||||
| EX80-120 | 120 A |
ODA_EX_catalog2023-PTM5.pdf (5.2M)
[DATA SHEET LINK]
▼[ODA]Programmable DC Power Supply (EX-Series)
Voltage | Watt | DATA sheet PDF Link | Voltage | Watt | DATA sheet PDF Link |
20V | 600W | 100V | 600W | ||
1200W | 1200W | ||||
1800W | 1800W | ||||
2400W | 2400W | ||||
3600W | 3600W | ||||
4800W | 4800W | ||||
6000W | EX20-300 | 6000W | |||
7200W | 7200W | ||||
8400W | 8400W | ||||
9600W | 9600W | ||||
30V | 600W | 200V | 600W | ||
1200W | 1200W | ||||
1800W | 1800W | ||||
2400W | 2400W | ||||
3600W | 3600W | ||||
4800W | 4800W | ||||
6000W | 6000W | ||||
7200W | 7200W | ||||
8400W | 8400W | ||||
9600W | 9600W | ||||
50V | 600W | 300V | 600W | ||
1200W | 1200W | ||||
1800W | 1800W | ||||
2400W | 2400W | ||||
3600W | 3600W | ||||
4800W | 4800W | ||||
6000W | 6000W | ||||
7200W | 7200W | ||||
8400W | 8400W | ||||
9600W | 9600W | ||||
80V | 600W | 600V | 600W | ||
1200W | 1200W | ||||
1800W | 1800W | ||||
2400W | 2400W | ||||
3600W | EX80-45 | 3600W | EX600-6 | ||
4800W | 4800W | ||||
6000W | 6000W | ||||
7200W | 7200W | ||||
8400W | 8400W | EX600-14 | |||
9600W | 9600W |
