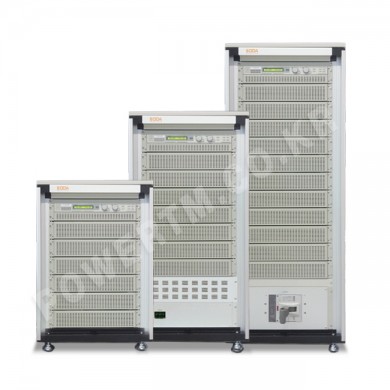

        제품명 Programmable DC Power Supply
        모델명 EX-10K ~ 50K Series
        특 징 •10KW ~ 100KW
        상세사양

        • 대용량/ 스위칭타입 /1CH

        • 전압: 0~20V/ ~ /1000V

        • 4-DIGIT LCD DISPLAY

        • 외부 CALIBRATION
        인터페이스 •RS-232C,RS-485기본 / LAN 옵션
        브랜드 오디에이테크놀로지 / Korea
        판매가격 전화문의 : ☎070-4333-8982
        배송비 무료배송
        견적문의 위시리스트

        상품 기본설명

        Programmable DC Power Supply (EX-10K~50K)

        제품사양

        Switching Type Programmable DC Power Supply 고성능, 고효율의 슬림형 19인치 RACK 표준형 제품 EX Series는 고성능, 고효율의

        프로그래머블 스위칭 직류전원 공급장치로써 SCPI(Standard Commands for Programmable Instruments) 프로토콜에 준하는

        RS-232C, RS-485, USB, TCP/IP(option) 통신을 지원하며 19inch Rack 으로 설계되었습니다.


        1

        		메인전원 ON/OFF 스위치

        11

        		전류설정 Encoder

        2

        		환기구

        12

        		전압 Cursor 또는 메뉴변경 Key

        3

        		16Char 타입 LCD Display

        13

        		전류 Cusor 또는 메뉴변경 Key

        4

        		Error Lamp

        14

        		출력전압/전류 ON/OFF Key

        5

        		Limit Display Lamp

        15

        		IO/Local설정 및 Error Display Key

        6

        		Key Lock Lamp

        16

        		Protection 설정 및 Front-panel Lock Key

        7

        		Remote Interface Lamp

        17

        		전압/전류 설정값 Display Key

        8

        		CV Mode상태 Lamp

        18

        		현재 상태 저장 또는 Calibration Key

        9

        		CC Mode상태 Lamp

        19

        		메모리 저장상태 복귀 또는 Factory Key

        10

        		전압설정 Encoder





        ■ FEATURE



         * 4-Digit Display Resolution

         * 16×1 Big-Char Type LCD Display 장착

         * 전압 및 전류 각각 조정 엔코더 제공

         * OVP (Over Voltage Protection), OCP (Over Current Protection) Protection Mode 제공

         * UVL (Under Voltage Lock), OVL (Over Voltage Lock), UCL (Under Current Lock), OCL (Over Current Lock)

         * Calibration 기능제공 (수동 및 PC기반)

         * Panel Lock 기능제공

         * Memory Store & Recall 기능 제공(10개 저장 가능)

         * Output ON/ OFF 기능 제공

         * Limit Display 기능 제공

         * 11가지의 다양한 Factory Mode 제공

         * RS-232C, RS485, USB 통신 기본제공 (TCP/IP 통신 옵션)

         * Analog Input Control (DC 0~5V) 제공 (Option)







        PROTECTION MODE



        내장된 OVP(Over Voltage Protection) 및 OCP(Over Current Protection) Protection 모드는 사용 중 과전압, 과전류가 출력되었을 때 출력을 차단하여 부하원을 보호합니다.
        사용자의 부주의나 장시간의 테스트 시에도 안전하게 사용할 수 있습니다.

        DUAL CONTROL ENCODER



        전압 및 전류에 각각 배정된 콘트롤 엔코더는 기존에 단일 콘트롤 엔코더에 비해 보다 빠르게 원하는 설정을 가능하게 합니다. Programmable 제품을 처음 접하는 사용자도 쉽게 사용하도록 설계되어 광범위한 사용이 가능합니다.

        MEMORY STORE & RECALL



        사용자가 설정한 전압 및 전류, 사용상태 등을 저장(Store) 및 호출(Recall)할 수 있습니다.
        전문 엔지니어가 아니더라도, 미리 설정하여 저장해둔 Memory를 호출하는 기능으로 생산 및 제품검사, 신뢰성 테스트 등에 쉽게 활용할 수 있습니다.




        ■ SELECTION GUIDE


                    V
        KW

        20 V

        30 V

        50 V

        60 V

        80 V

        100 V

        120 V

        150 V

        200 V

        300 V

        600 V

        900 V

        10 KW

        500 A

        333 A

        200 A

        166 A

        125 A

        100 A

        83 A

        66 A

        50 A

        33 A

        16 A

        11 A

        12 KW

        600 A

        400 A

        240 A

        200 A

        150 A

        120 A

        100 A

        80 A

        60 A

        40 A

        20 A

        13 A

        15 KW

        750 A

        500 A

        300 A

        250 A

        187 A

        150 A

        125 A

        100 A

        75 A

        50 A

        25 A

        16 A

        16 KW

        800 A

        533 A

        320 A

        266 A

        200 A

        160 A

        133 A

        106 A

        80 A

        53 A

        26 A

        17 A

        18 KW

        900 A

        600 A

        360 A

        300 A

        225 A

        180 A

        150 A

        120 A

        90 A

        60 A

        30 A

        20 A

        20 KW

        1000 A

        666 A

        400 A

        333 A

        250 A

        200 A

        166 A

        133 A

        100 A

        66 A

        33 A

        22 A

        22 KW

        1100 A

        733 A

        440 A

        366 A

        275 A

        220 A

        183 A

        146 A

        110 A

        73 A

        36 A

        24 A

        25 KW

        1250 A

        833 A

        500 A

        416 A

        312 A

        250 A

        208 A

        166 A

        125 A

        83 A

        41 A

        27 A

        28 KW

        1400 A

        933 A

        560 A

        466 A

        350 A

        280 A

        233 A

        186 A

        140 A

        93 A

        46 A

        31 A

        30 KW

        1500 A

        1000 A

        600 A

        500 A

        375 A

        300 A

        250 A

        200 A

        150 A

        100 A

        50 A

        33 A

        35 KW

        1750 A

        1166 A

        700 A

        583 A

        437 A

        350 A

        291 A

        233 A

        175 A

        116 A

        58 A

        38 A

        38 KW

        1900 A

        1266 A

        760 A

        633 A

        475 A

        380 A

        316 A

        253 A

        190 A

        126 A

        63 A

        42 A

        40 KW

        2000 A

        1333 A

        800 A

        666 A

        500 A

        400 A

        333 A

        266 A

        200 A

        133 A

        66 A

        44 A

        43 KW

        2150 A

        1433 A

        860 A

        716 A

        537 A

        430 A

        358 A

        286 A

        215 A

        143 A

        71 A

        47 A

        45 KW

        2250 A

        1500 A

        900 A

        750 A

        562 A

        450 A

        375 A

        300 A

        225 A

        150 A

        75 A

        50 A

        48 KW

        2400 A

        1600 A

        960 A

        800 A

        600 A

        480 A

        400 A

        320 A

        240 A

        160 A

        80 A

        53 A

        50 KW

        2500 A

        1666 A

        1000 A

        833 A

        625 A

        500 A

        416 A

        333 A

        250 A

        166 A

        83 A

        55 A

        53 KW

        2650 A

        1766 A

        1060 A

        883 A

        662 A

        530 A

        441 A

        353 A

        265 A

        176 A

        88 A

        58 A

        55 KW

        2750 A

        1833 A

        1100 A

        916 A

        687 A

        550 A

        458 A

        366 A

        275 A

        183 A

        91 A

        61 A

        58 KW

        2900 A

        1933 A

        1160 A

        966 A

        725 A

        580 A

        483 A

        386 A

        290 A

        193 A

        96 A

        64 A

        60 KW

        3000 A

        2000 A

        1200 A

        1000 A

        750 A

        600 A

        500 A

        400 A

        300 A

        200 A

        100 A

        66 A

        63 KW

        3150 A

        2100 A

        1260 A

        1050 A

        787 A

        630 A

        525 A

        420 A

        315 A

        210 A

        105 A

        70 A

        65 KW

        3250 A

        2166 A

        1300 A

        1083 A

        812 A

        650 A

        541 A

        433 A

        325 A

        216 A

        108 A

        72 A

        68 KW

        3400 A

        2266 A

        1360 A

        1133 A

        850 A

        680 A

        566 A

        453 A

        340 A

        226 A

        113 A

        75 A

        70 KW

        3500 A

        2333 A

        1400 A

        1166 A

        875 A

        700 A

        583 A

        466 A

        350 A

        233 A

        116 A

        77 A

        73 KW

        3650 A

        2433 A

        1460 A

        1216 A

        912 A

        730 A

        608 A

        486 A

        365 A

        243 A

        121 A

        81 A

        75 KW

        3750 A

        2500 A

        1500 A

        1250 A

        937 A

        750 A

        625 A

        500 A

        375 A

        250 A

        125 A

        83 A

        78 KW

        3900 A

        2600 A

        1560 A

        1300 A

        975 A

        780 A

        650 A

        520 A

        390 A

        260 A

        130 A

        86 A

        80 KW

        4000 A

        2666 A

        1600 A

        1333 A

        1000 A

        800 A

        666 A

        533 A

        400 A

        266 A

        133 A

        88 A

        85 KW

        4250 A

        2833 A

        1700 A

        1416 A

        1062 A

        850 A

        708 A

        566 A

        425 A

        283 A

        141 A

        94 A

        90 KW

        4500 A

        3000 A

        1800 A

        1500 A

        1125 A

        900 A

        750 A

        600 A

        450 A

        300 A

        150 A

        100 A

        95 KW

        4750 A

        3166 A

        1900 A

        1583 A

        1187 A

        950 A

        791 A

        633 A

        475 A

        316 A

        158 A

        105 A

        100 KW

        5000 A

        3333 A

        2000 A

        1666 A

        1250 A

        1000 A

        833 A

        666 A

        500 A

        333 A

        166 A

        111 A

        120 KW

        6000 A

        4000 A

        2400 A

        2000 A

        1500 A

        1200 A

        1000 A

        800 A

        600 A

        400 A

        200 A

        133 A

        160 KW

        8000 A

        5333 A

        3200 A

        2666 A

        2000 A

        1600 A

        1333 A

        1066 A

        800 A

        533 A

        266 A

        177 A

        250 KW

        12500 A

        8333 A

        5000 A

        4166 A

        3125 A

        2500 A

        2083 A

        1666 A

        1250 A

        833 A

        416 A

        277 A




         * Dimension:  600(W)*900(D)*800(H)~1800(H) mm





        액세서리

        옵션

        * AC 입력 케이블 2M
        * AC 외장형 노이즈 필터 (일반형 제품 내장)
        * Rack Mount Bracket
        * Product Bundle CD
        – DEMO Application
        – 종합 카다로그
        – 제품별 매뉴얼

        * TCP/IP 통신
        * Analog Control (Programming & TTL Control)
        – 외부전압(0~5V , 0~10V)에 의한 정전압 제어
        – 외부전압(0~5V , 0~10V)에 의한 정전류 제어
        – 출력 전압/전류 값을 외부 전압 (0~5V, 0~10V)으로 Measure 기능
        – 외부 접점에 의한 출력 ON/OFF 제어
        * 입력 사양 변경
        – 220V 3상 4선식
        – 380V 3상 5선식
        – 110V 단상


        라인업

        EX-Series (High Capacity Power Supply) Selection GUIDE //  (MODEL :  EX [ 전압 ] - [전류]  )


                    V
        KW

        20 V

        30 V

        50 V

        60 V

        80 V

        100 V

        120 V

        150 V

        200 V

        300 V

        600 V

        900 V

        10 KW

        EX20-500

        EX30-333

        EX50-200

        EX60-166

        EX80-125

        EX100-100

        EX120-83

        EX150-66

        EX200-50

        EX300-33

        EX600-16

        EX900-11

        12 KW

        EX20-600

        EX30-400

        EX50-240

        EX60-200

        EX80-150

        EX100-120

        EX120-100

        EX150-80

        EX200-60

        EX300-40

        EX600-20

        EX900-13

        15 KW

        EX20-750

        EX30-500

        EX50-300

        EX60-250

        EX80-187

        EX100-150

        EX120-125

        EX150-100

        EX200-75

        EX300-50

        EX600-25

        EX900-16

        16 KW

        EX20-800

        EX30-533

        EX50-320

        EX60-266

        EX80-200

        EX100-160

        EX120-133

        EX150-106

        EX200-80

        EX300-53

        EX600-26

        EX900-17

        18 KW

        EX20-900

        EX30-600

        EX50-360

        EX60-300

        EX80-225

        EX100-180

        EX120-150

        EX150-120

        EX200-90

        EX300-60

        EX600-30

        EX900-20

        20 KW

        EX20-1000

        EX30-666

        EX50-400

        EX60-333

        EX80-250

        EX100-200

        EX120-166

        EX150-133

        EX200-100

        EX300-66

        EX600-33

        EX900-22

        22 KW

        EX20-1100

        EX30-733

        EX50-440

        EX60-366

        EX80-275

        EX100-220

        EX120-183

        EX150-146

        EX200-110

        EX300-73

        EX600-36

        EX900-24

        25 KW

        EX20-1250

        EX30-833

        EX50-500

        EX60-416

        EX80-312

        EX100-250

        EX120-208

        EX150-166

        EX200-125

        EX300-83

        EX600-41

        EX900-27

        28 KW

        EX20-1400

        EX30-933

        EX50-560

        EX60-466

        EX80-350

        EX100-280

        EX120-233

        EX150-186

        EX200-140

        EX300-93

        EX600-46

        EX900-31

        30 KW

        EX20-1500

        EX30-1000

        EX50-600

        EX60-500

        EX80-375

        EX100-300

        EX120-250

        EX150-200

        EX200-150

        EX300-100

        EX600-50

        EX900-33

        35 KW

        EX20-1750

        EX30-1166

        EX50-700

        EX60-583

        EX80-437

        EX100-350

        EX120-291

        EX150-233

        EX200-175

        EX300-116

        EX600-58

        EX900-38

        38 KW

        EX20-1900

        EX30-1266

        EX50-760

        EX60-633

        EX80-475

        EX100-380

        EX120-316

        EX150-253

        EX200-190

        EX300-126

        EX600-63

        EX900-42

        40 KW

        EX20-2000

        EX30-1333

        EX50-800

        EX60-666

        EX80-500

        EX100-400

        EX120-333

        EX150-266

        EX200-200

        EX300-133

        EX600-66

        EX900-44

        43 KW

        EX20-2150

        EX30-1433

        EX50-860

        EX60-716

        EX80-537

        EX100-430

        EX120-358

        EX150-286

        EX200-215

        EX300-143

        EX600-71

        EX900-47

        45 KW

        EX20-2250

        EX30-1500

        EX50-900

        EX60-750

        EX80-562

        EX100-450

        EX120-375

        EX150-300

        EX200-225

        EX300-150

        EX600-75

        EX900-50

        48 KW

        EX20-2400

        EX30-1600

        EX50-960

        EX60-800

        EX80-600

        EX100-480

        EX120-400

        EX150-320

        EX200-240

        EX300-160

        EX600-80

        EX900-53

        50 KW

        EX20-2500

        EX30-1666

        EX50-1000

        EX60-833

        EX80-625

        EX100-500

        EX120-416

        EX150-333

        EX200-250

        EX300-166

        EX600-83

        EX900-55

        53 KW

        EX20-2650

        EX30-1766

        EX50-1060

        EX60-883

        EX80-662

        EX100-530

        EX120-441

        EX150-353

        EX200-265

        EX300-176

        EX600-88

        EX900-58

        55 KW

        EX20-2750

        EX30-1833

        EX50-1100

        EX60-916

        EX80-687

        EX100-550

        EX120-458

        EX150-366

        EX200-275

        EX300-183

        EX600-91

        EX900-61

        58 KW

        EX20-2900

        EX30-1933

        EX50-1160

        EX60-966

        EX80-725

        EX100-580

        EX120-483

        EX150-386

        EX200-290

        EX300-193

        EX600-96

        EX900-64

        60 KW

        EX20-3000

        EX30-2000

        EX50-1200

        EX60-1000

        EX80-750

        EX100-600

        EX120-500

        EX150-400

        EX200-300

        EX300-200

        EX600-100

        EX900-66

        63 KW

        EX20-3150

        EX30-2100

        EX50-1260

        EX60-1050

        EX80-787

        EX100-630

        EX120-525

        EX150-420

        EX200-315

        EX300-210

        EX600-105

        EX900-70

        65 KW

        EX20-3250

        EX30-2166

        EX50-1300

        EX60-1083

        EX80-812

        EX100-650

        EX120-541

        EX150-433

        EX200-325

        EX300-216

        EX600-108

        EX900-72

        68 KW

        EX20-3400

        EX30-2266

        EX50-1360

        EX60-1133

        EX80-850

        EX100-680

        EX120-566

        EX150-453

        EX200-340

        EX300-226

        EX600-113

        EX900-75

        70 KW

        EX20-3500

        EX30-2333

        EX50-1400

        EX60-1166

        EX80-875

        EX100-700

        EX120-583

        EX150-466

        EX200-350

        EX300-233

        EX600-116

        EX900-77

        73 KW

        EX20-3650

        EX30-2433

        EX50-1460

        EX60-1216

        EX80-912

        EX100-730

        EX120-608

        EX150-486

        EX200-365

        EX300-243

        EX600-121

        EX900-81

        75 KW

        EX20-3750

        EX30-2500

        EX50-1500

        EX60-1250

        EX80-937

        EX100-750

        EX120-625

        EX150-500

        EX200-375

        EX300-250

        EX600-125

        EX900-83

        78 KW

        EX20-3900

        EX30-2600

        EX50-1560

        EX60-1300

        EX80-975

        EX100-780

        EX120-650

        EX150-520

        EX200-390

        EX300-260

        EX600-130

        EX900-86

        80 KW

        EX20-4000

        EX30-2666

        EX50-1600

        EX60-1333

        EX80-1000

        EX100-800

        EX120-666

        EX150-533

        EX200-400

        EX300-266

        EX600-133

        EX900-88

        85 KW

        EX20-4250

        EX30-2833

        EX50-1700

        EX60-1416

        EX80-1062

        EX100-850

        EX120-708

        EX150-566

        EX200-425

        EX300-283

        EX600-141

        EX900-94

        90 KW

        EX20-4500

        EX30-3000

        EX50-1800

        EX60-1500

        EX80-1125

        EX100-900

        EX120-750

        EX150-600

        EX200-450

        EX300-300

        EX600-150

        EX900-100

        95 KW

        EX20-4750

        EX30-3166

        EX50-1900

        EX60-1583

        EX80-1187

        EX100-950

        EX120-791

        EX150-633

        EX200-475

        EX300-316

        EX600-158

        EX900-105

        100 KW

        EX20-5000

        EX30-3333

        EX50-2000

        EX60-1666

        EX80-1250

        EX100-1000

        EX120-833

        EX150-666

        EX200-500

        EX300-333

        EX600-166

        EX900-111

        120 KW

        EX20-6000

        EX30-4000

        EX50-2400

        EX60-2000

        EX80-1500

        EX100-1200

        EX120-1000

        EX150-800

        EX200-600

        EX300-400

        EX600-200

        EX900-133

        160 KW

        EX20-8000

        EX30-5333

        EX50-3200

        EX60-2666

        EX80-2000

        EX100-1600

        EX120-1333

        EX150-1066

        EX200-800

        EX300-533

        EX600-266

        EX900-177

        250 KW

        EX20-12500

        EX30-8333

        EX50-5000

        EX60-4166

        EX80-3125

        EX100-2500

        EX120-2083

        EX150-1666

        EX200-1250

        EX300-833

        EX600-416

        EX900-277










        다운로드







        *** 본 (주)파워티엠 홈페이지의 게시물 및 제품 자료를 사전 동의없이 무단으로 복사 및 배포를 금지합니다. ***


        이 분류에 등록된 다른 상품이 없습니다. 전체목록 ▲ 맨위로 ◀◀ 뒤로가기

        상품 정보

        상품문의

        • 상품정보
        • 상품문의 0
        • 배송정보
        • 관련상품 1

          • 등록된 상품문의

          상품문의가 없습니다.

        배송정보

        • 상품정보
        • 상품문의 0
        • 배송정보
        • 관련상품 1
          • ★ 배송정보 ★
          1. 재고 보유상품의 경우 입금확인 후 1~3일 정도 상품 준비기간이 소요되며, 주문량이 많을 경우
              준비기간이 조금 더 소요될 수 있습니다.
              (단, 재고 소진 상품의 경우 배송기간이 3주~4주 소요될수 있사오니 참고바랍니다.)
          2. 주문하신 상품은 배송완료 문자를 받아보신 후 1~2일 이내에 수령하실 수 있습니다.
          3. 10만원 이상 구매시 배송료는 무료입니다.
          ※ 해외배송은 무료배송이벤트에서 제외됩니다.해외배송 상품무게는 별도 측정 후
              주문상품 구매액 + 운임료와 함께 결제해주셔야 합니다.



        관련상품







        회사소개



        전력전자 제품



        계측기기 제품



        주문제작



        자료실(다운로드)



        고객지원

        인사말

        회사소개

        회사연혁

        주요거래처

        오시는길

        DC전원공급기(국내Brand)

        DC전원공급기(수입Brand)

        양방향파워/회생형전원장치

        전자로드(전자부하기)

        AC전원공급기(파워소스)

        로드뱅크(LOAD BANK)

        SMPS/컨버터/인버터

        오실로스코프

        디지털멀티메터

        스펙트럼분석기

        클램프메터(전류계)

        파워메터(전력분석기)

        제네레이터/파형발생기

        저항계 / LCR메터

        내전압/절연저항 시험기

        데이터로거/레코더/DAQ

        열화상카메라

        기타 계측기

        단종제품

        ATE시스템

        DC전원공급기

        AC파워/주파수변환기

        AC/DC로드뱅크

        매뉴얼 자료실

        프로그램 자료실

        카타로그 자료실

        사양서 자료실

        기술 자료실

        공지사항

        이벤트게시판

        1:1문의

        온라인 A/S요청

        교정접수안내

        교정신청서



        견적요청

        온라인 견적요청

        업체명: (주)파워티엠 | 대표자: 차효정 | 주소: 경기도 성남시 중원구 사기막골로 124 , 비즈센터동505호(상대원동,SKn테크노파크)
        문의전화(Tel): 070-4333-8982 | 팩스(Fax): 070-7966-8928 | e메일: powertm@powertm.co.kr
        사업자등록번호: 215-87-96171 | 통신판매업신고: 제2016-성남중원-0113호
        Copyright © (주)파워티엠. All Rights Reserved.
