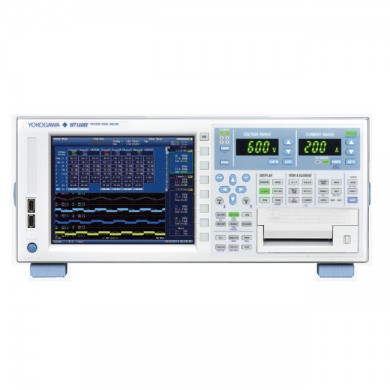

Power Meter (WT1800E)
- 가장 범용적이 신뢰성이 높은 파워 아날라이저
- ±0.15% 정확도, 5MHz, 2MS/s
- 3상 2계통 동시 측정 가능
- 입력 채널 최대 6개. 3상 2계통 동시 측정 및 효율 분석 가능
- Current Transducer 용 전원 탑재 (옵션)
- CT용 전원 (6채널) 을 내장하여, 편리성 대폭 향상
WT1800E는 전력 확도를 0.05% of reading + 0.05% of range 만큼 보장 합니다. 또한, 하모닉(고조파) 성분을 최대 500차수 까지 측정 할 수 있습니다. 최대 6개의 입력 채널과 넓은 레인지의 디스플레이, 분석 기능, PC 접속 기능 등은 WT1800E 가 바로 전력 효율 측정 및 고조파 분석을 위한 최적의 솔루션임을 증명하게 합니다.
최대 6 입력과 고해상도 디스플레이
6개의 입력 모듈을 동시에 측정하며, 2MS/s(16bit) 의 샘플링으로 데이터를 취득합니다. 고해상도 8.4인치 XGA 디스플레이는 WT1800E의 화면을 나누어 사용하더라도 최대 6개의 파형을 무리없이 선명하게 보여줍니다.
12페이지에 달하는 측정 파라미터 페이지는 인터버, 모터, 신재생 에너지, 펌프, 팬, HEV 자동차 등에 적용하여 매우 효율적이고 상세하게 분석할 수 있도록 도와줍니다.
넓은 레인지의 확도 보장
넓은 범위에서의 전압, 전류, 주파수를 정확하게 측정합니다. 기본 전력 확도는 측정 전압, 전류 값의 110% 수준까지 값을 보장합니다. 전압의 경우, 15mV ~ 1100V, 전류의 경우, 5.5mA ~ 5.5A, 또는 10mA ~ 55Arms 까지의 값에 해당합니다. 또한, 큰 위상 변화나 높은 주파수에서도 낮은 역률 오차 (±0.07%) 성능으로 인해 정확한 측정 성능을 유지합니다.
레인지 구성
불필요한 레인지 변경을 없앨 경우, 측정하는 신호는 보다 빠르게 처리할 수 있습니다. WT1800E의 레인지 구성 기능은 사용자로 하여금, 입력 레인지를 선택할 수 있도록 해 줍니다. 따라서, 최적화된 레인지 설정이 가능합니다. 이러한 기능은 생산 시설 내에서의 반복 테스트 예를 들어, OFF, 220V, OFF 테스트 등과 같이 반복 테스트 실행시 매우 유용하게 활용이 가능합니다.
하모닉(고조파) 분석
50/60Hz의 기본파 성분에 대해 최대 500차수에 해당하는 하모닉 성분의 측정이 가능합니다. 데이터 업데이트율은 50msec 입니다. WT1800E은 하모닉 분석을 위해 2가지 기능을 제공합니다.
- 하모닉 측정 모드 (/G5) : 기본파, 하모닉 성분, 총 왜곡율(THD)
- 듀얼 하모닉 모드 (/G6) : 2가지 다른 측정원을 동시에 측정 가능 ( 예 : 인버터 입출력, 모터 스피드, UPS)
전력 적산과 자동 레인지
한 계통에서 사고 파는 전기, 또는 베터리에서 충전되거나 방전되는 에너지를 측정할 수 있습니다. WT1800E의 전력 적산 기능은 순시값 ( +, - 값 포함 )을 적산합니다. 또한, 총 에너지(Wh)와 전류 (Ah) 를 부하 조건이 광범위하게 변할 경우에도 측정이 가능합니다.
고속 데이터 취득
외부 싱크 OFF 상태에서 5ms 의 고속으로 DC 신호 및 3상 기기의 Sigma-Urms, Sigma-Irms , Sigma-P 에 대한 데이터를 취득할 수 있습니다. 외부 싱크를 사용할 경우, 1ms ~ 100ms 까지 가능합니다.
유연하고 자동으로 맞추어 지는 데이터 업데이트
수동 또는 자동으로 측정 인터벌을 설정. WT1800E는 9개의 데이터 업데이트 인터벌을 50ms 에서 20sec 까지 설정할 수 있습니다. 하지만, 입력 주파수의 변동에 맞추어 자동으로 데이터 업데이트 속도를 맞추어 주기도 합니다. 이러한 기능은 모터 측정시 매우 유용하게 사용이 가능하여 RPM에 따라 변하는 입력 신호 주파수에 자동으로 맞추는 편리함을 제공받으실 수 있습니다.
AC/DC 전류 센서를 위한 DC 전원 공급 기능 (/PD 옵션)
WT1800E는 AC/DC 전류 센서용 CT 시리즈를 위한 DC 전원 공급 장치를 장착하게 되었습니다. 따라서, 기존에 별도로 준비해야 했던 CT 센서용 전원 공급을 WT1800E 본체로도 가능하여 비용 절감, 측정 공간 확보 등의 이점이 추가되었습니다.
모터 평가 기능
모터 수동 또는 자동으로 측정 인터벌을 설정. WT1800E는 9개의 데이터 업데이트 인터벌을 50ms 에서 20sec까지 설정할 수 있습니다. 하지만, 입력 주파수의 변동에 맞추어 자동으로 데이터 업데이트 속도를 맞추어 주기도 합니다. 이러한 기능은 모터 측정시 매우 유용하게 사용이 가능하여 RPM에 따라 변하는 입력 신호 주파수에 자동으로 맞추는 편리함을 제공받으실 수 있습니다.
WTViewerEfree 소프트웨어
WT1800E 는 기존의 WTViewer 소프트웨어를 개선하여, 보다 쉽고, 편리하게 데이터를 모니터링 할 수 있는 새로운 소프트웨어 WTviewerEfree 를 지원합니다. 이제 보다 강력해지고, 빨라진 소프트웨어를 통해 PC에서 자유롭게 데이터를 분석할 수가 있습니다.
사용자 지정 이벤트 및 연산
이벤트 트리거 기능을 통해 WT1800E에서 지정한 레인지의 전력, 전류, 또는 다른 파라미터값이 조건에 부합하거나, 부합하지 않을 경우, 포착이 가능합니다. 트리거 조건에 상응하는 데이터는 저장, 인쇄, USB메모리로 옮기는 것이 가능합니다. 최대 20개의 연산식을 만들 수 있습니다.

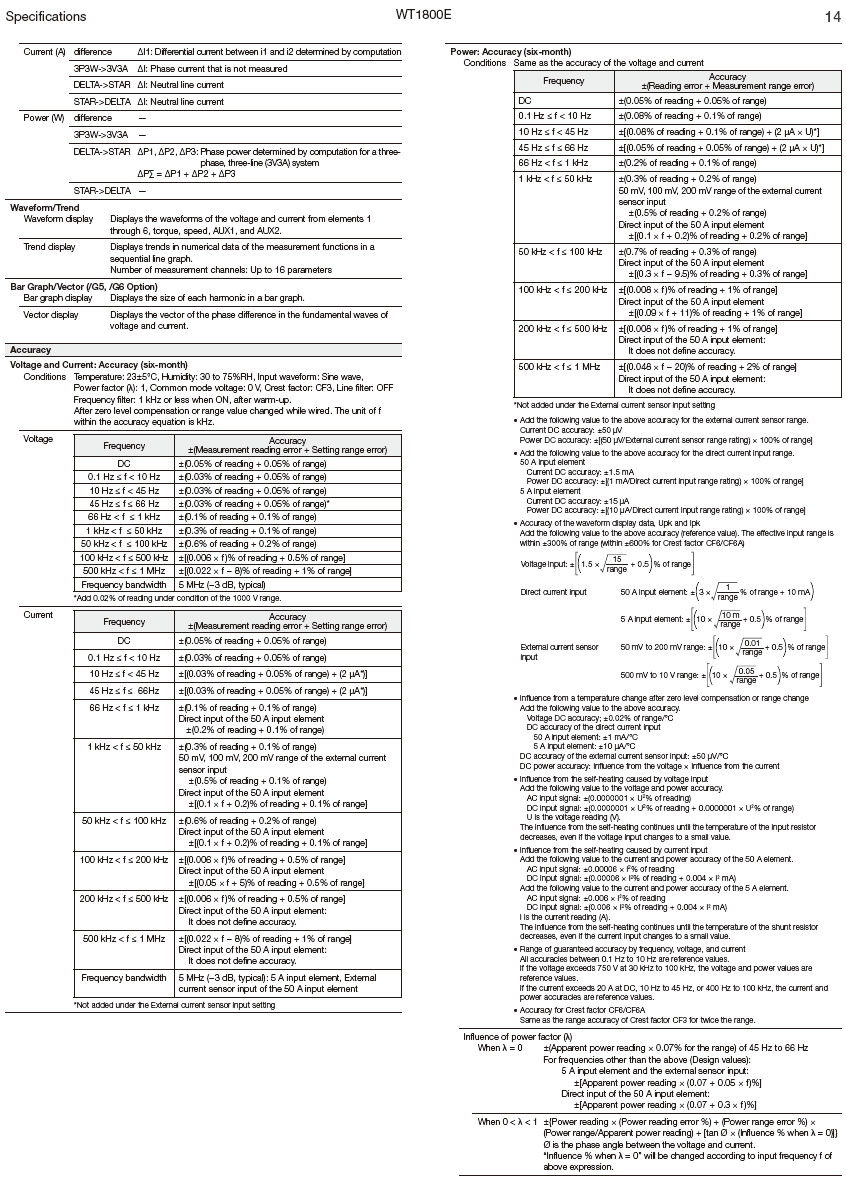

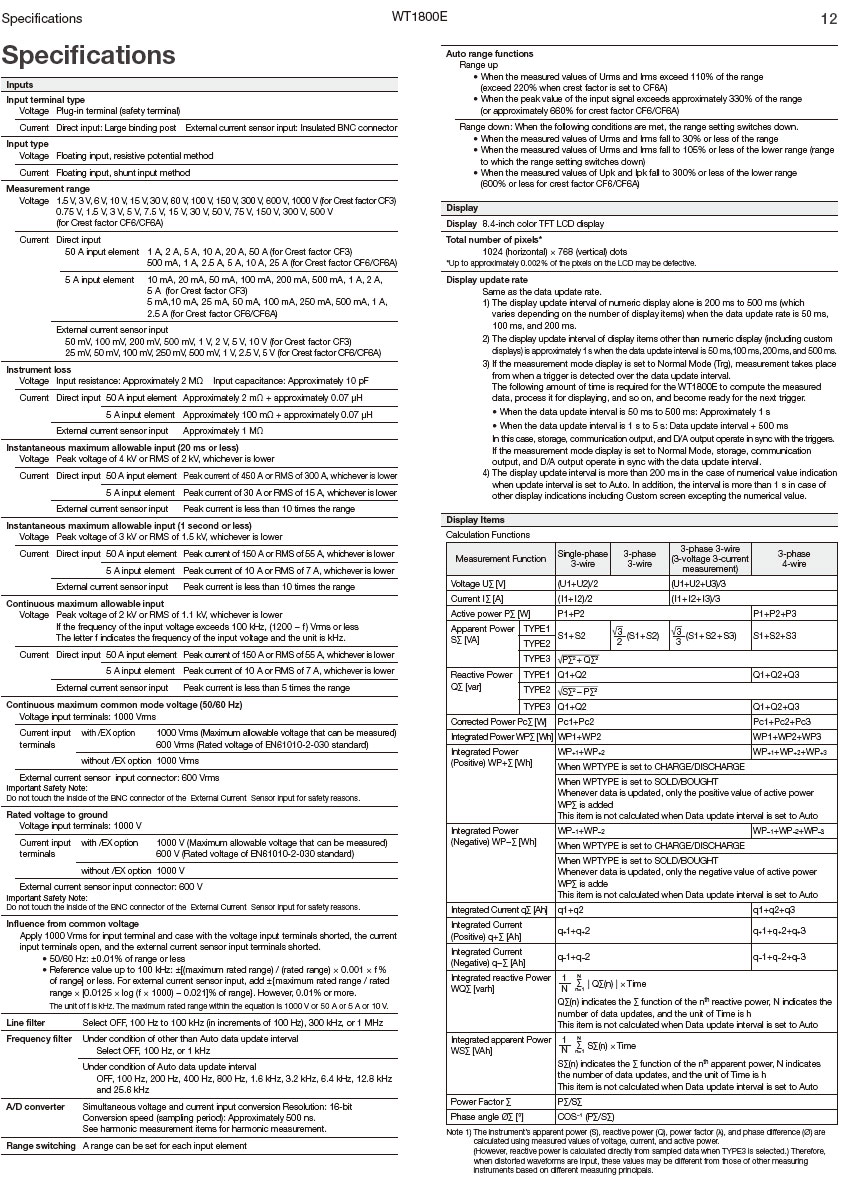

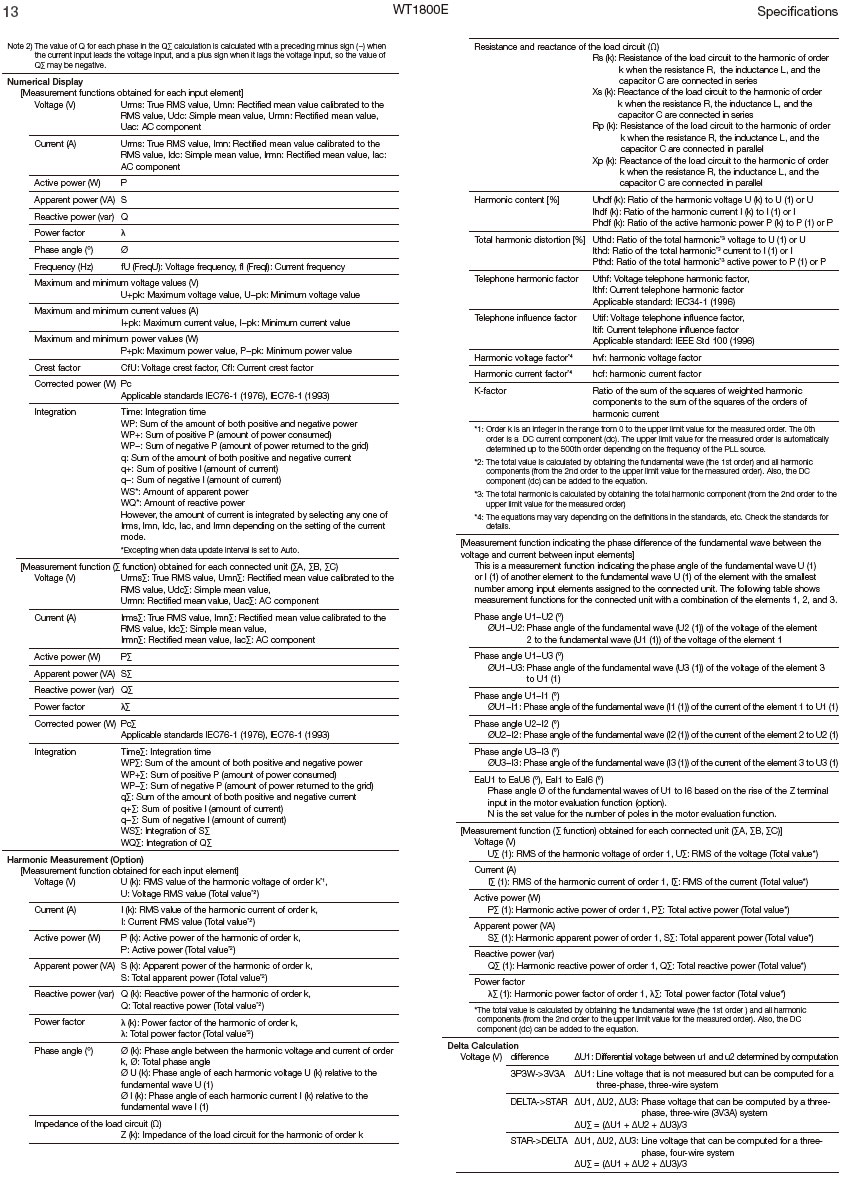

WT1800E의 안정도와 고정밀 측정 특성
[단일 역률에서 전력 확도 와 주파수의 특성]
[커먼모드 전압의 영향]
[임의의 역률(50/60Hz)에 대한 정격 범위 입력과 전체 전력 오차]
[역률이 0 일 경우의 전력 확도와 주파수 특성]
-
측정 리드 케이블 세트 758917
0.8m 길이의 빨간색, 검정색 테스트 리드 케이블 세트. 758922 또는 758929 악어 클립 아답터와 조합으로 사용할 수 있습니다. DL50/DL750P & SL1400에도 적용 가능.
포크 터미널 아답터 758921
4mm 바나나 플러그에 끼우는 포크 터미널 아답터. 빨간색, 검정색 클립으로 구성되어 있습니다. 1000 Vrms-CAT II.
작은 악어 클립 아답터 758922
300V 규격. 758917 테스트 리드 케이블에 끼워 사용합니다.DL750/DL750P, SL1000, SL1400에도 적용할 수 있습니다.
안전 터미널 아답터 세트 758923
아답터 세트 (스프링 고정 방식).
컨버젼 아답터 758924
BNC 와 바나나 플러그(female) 를 변환해 주는 컨버젼 아답터 입니다.DL750/DL750P, SL1000 & SL1400에도 적용 가능합니다.
대형 악어 클립 아답터 758929
1000V 정격. 758917 테스트 리드 케이브에 끼워 사용 합니다.DL750/DL750P, SL1000, SL1400에 사용 가능합니다.
외부 센서 케이블 B9284LK
WT1800e에 외부 입력을 접속시키기 위해 사용하는 케이블 입니다. 길이 : 50cm
| 모델 | 설명 |
|---|---|
| WT1801E | 정밀 측정용 전력 분석기, 입력 엘리먼트 1 |
| WT1802E | 정밀 측정용 전력 분석기, 입력 엘리먼트 2 |
| WT1803E | 정밀 측정용 전력 분석기, 입력 엘리먼트 3 |
| WT1804E | 정밀 측정용 전력 분석기, 입력 엘리먼트 4 |
| WT1805E | 정밀 측정용 전력 분석기, 입력 엘리먼트 5 |
| WT1806E | 정밀 측정용 전력 분석기, 입력 엘리먼트 6 |
