| AC저항로드뱅크 (PTRLB-T Series)



제품명 AC저항로드뱅크 (3상)
모델명 PTRLB-T Series
특 징 •AC 저항성 부하 (3상 부하)
상세사양

•부하용량:(3상) 3KW / ~ / 1000KW

•입력전압:110V/220V/380V/440V/외

•Load Step 조절

•주문 제작 생산

•외부 Remote 제어기능(옵션)

브랜드 파워티엠 / Korea
판매가격 전화문의 : ☎031-750-0440
배송비 무료배송

상품 기본설명

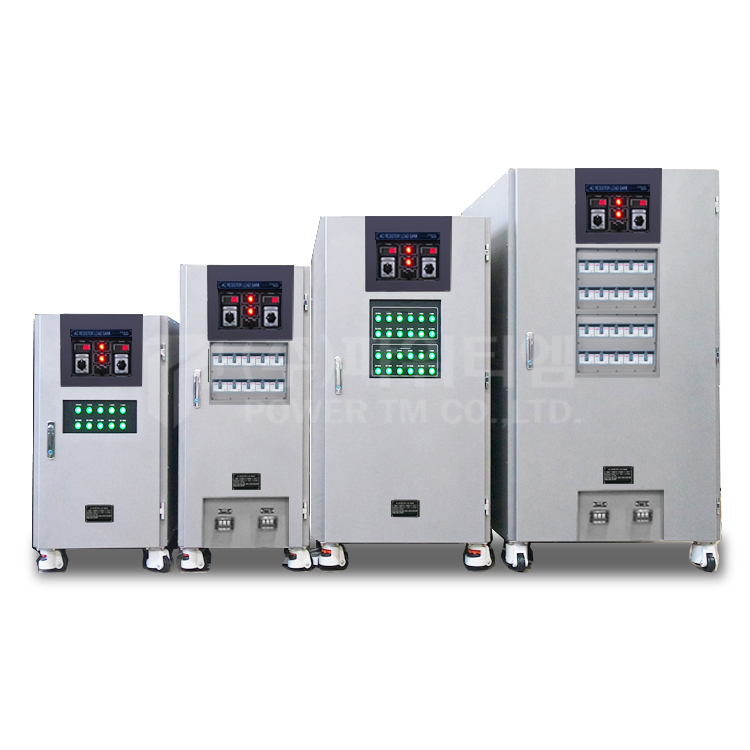

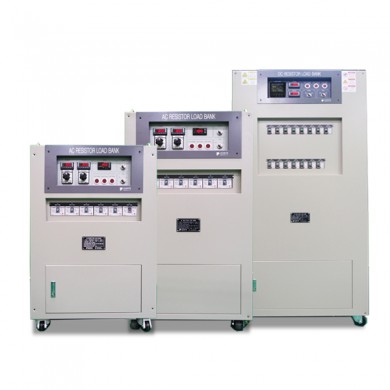

AC저항로드뱅크 (PTRLB-T Series)

제품사양

 AC Resistor Load Bank PTRLB-T Series (3Φ)


AC Resistor Load Bank (교류 저항 부하기)
PTRLB-Tseries (3상 부하)
주문형 AC부하기 / 3상부하 / 1KW ~ 1,000KW
PTRLB-T Series는 본장비는 3상 AC전원을 수전하여 내부에 설치된 저항으로 전력을 소모하여 부하 전력(전류)량을 조절하는 부하장치입니다. STEP 스위치로 부하 소모 전류량의 단계별 조절이 가능하고 현재 전압 전류상태를 표시합니다.

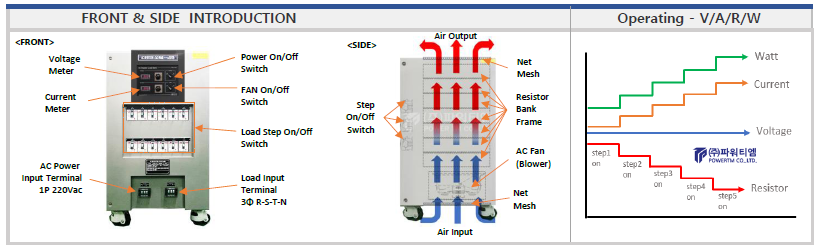

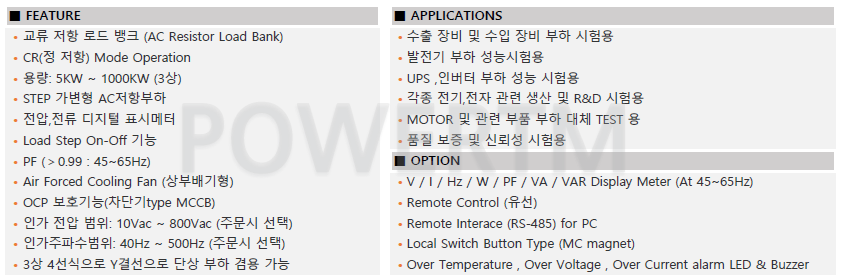

 ■ FEATURE  ■ APPLICATIONS
  •  교류 저항 로드 뱅크 (AC Resistor Load Bank)   •  수출 장비 및 수입 장비 부하 시험용
  •  CR(정 저항) Mode Operation    •  발전기 부하 성능시험용
  •  용량: 1KW ~ 1000KW (3상)    •  UPS ,인버터 부하 성능 시험용
  •  STEP 가변형 AC저항부하   •  각종 전기,전자 관련 생산 및 R&D 시험용
  •  전압,전류 디지털 표시메터   •  MOTOR 및 관련 부품 부하 대체 TEST 용
  •  Load Step On-Off 기능   •  품질 보증 및 신뢰성 시험용
  •  PF (>0.99 : 45~65Hz)  ■ OPTION
  •  Air Forced Cooling Fan (상부배기형)   •  V / I / Hz / W / PF / VA / VAR Display Meter (At 45~65Hz)
  •  OCP 보호기능(차단기 MCCB)   •  Remote Control (유선)
  •  인가전압범위: 10Vac ~ 800Vac (주문시 선택)   •  Remote Interace (RS-485) for PC
  •  인가주파수범위: 40Hz ~ 500Hz (주문시 선택)   •  Local Switch Button Type (MC magnet)
  •  3상 4선식으로 Y결선으로 단상 부하 겸용 가능   •  Over Temperature , Over Voltage , Over Current alarm LED & Buzzer

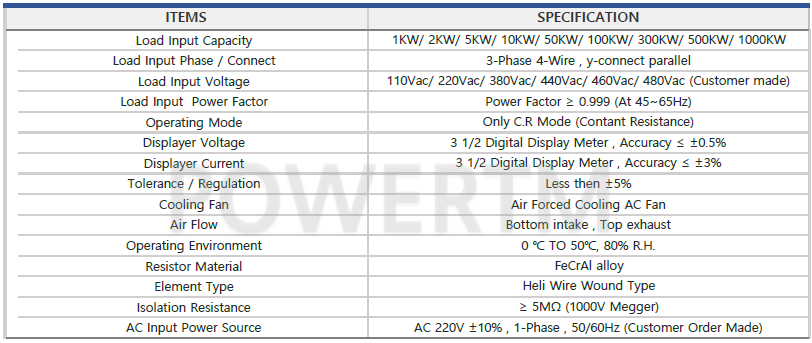

ITEMS

SPECIFICATION


Load Input Capacity

1KW/ 2KW/ 5KW/ 10KW/ 50KW/ 100KW/ 300KW/ 500KW/ 1000KW


Load Input Phase / Connect

3-Phase 4-Wire , y-connect parallel


Load Input Voltage

110Vac/ 220Vac/ 380Vac/ 440Vac/ 460Vac/ 480Vac (Customer made)


Load Input  Power Factor

Power Factor ≥ 0.999 (At 45~65Hz)


Operating Mode

Only C.R Mode (Contant Resistance)


Displayer Voltage

3 1/2 Digital Display Meter , Accuracy ≤ ±0.5%


Displayer Current

3 1/2 Digital Display Meter , Accuracy ≤ ±3%


Tolerance / Regulation

Less then ±5%


Cooling Fan

Air Forced Cooling AC Fan


Air Flow

Bottom intake , Top exhaust


Operating Environment

0 ℃ TO 50℃, 80% R.H.


Resistor Material

FeCrAl alloy


Element Type

Heli Wire Wound Type


Isolation Resistance

≥ 5mΩ (1000V Megger)


AC Input Power Source

AC 220V ±10% , 1-Phase , 50/60Hz (Customer Order Made)

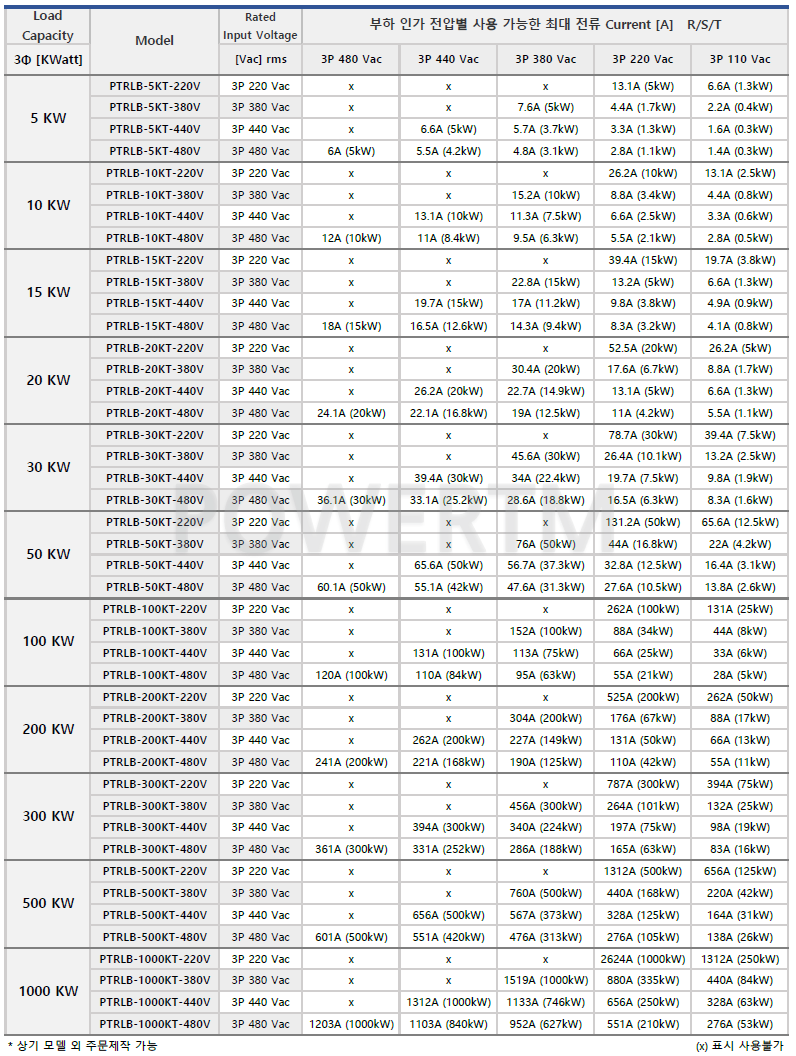

■ 용량별, 부하입력전압 기준 허용전류

Load Capacity

Model

Max Rated
Input Voltage

부하 인가 전압별 사용 가능한 최대 전류 Current [A]   R/S/T

3Φ [KWatt]

[Vac] rms

3P 480 Vac

3P 440 Vac

3P 380 Vac

3P 220 Vac

3P 110 Vac

5 KW

PTRLB-5KT-220V

3P 220 Vac

x

x

x

13.1A (5kW)

6.6A (1.3kW)

PTRLB-5KT-380V

3P 380 Vac

x

x

7.6A (5kW)

4.4A (1.7kW)

2.2A (0.4kW)

PTRLB-5KT-440V

3P 440 Vac

x

6.6A (5kW)

5.7A (3.7kW)

3.3A (1.3kW)

1.6A (0.3kW)

PTRLB-5KT-480V

3P 480 Vac

6A (5kW)

5.5A (4.2kW)

4.8A (3.1kW)

2.8A (1.1kW)

1.4A (0.3kW)

10 KW

PTRLB-10KT-220V

3P 220 Vac

x

x

x

26.2A (10kW)

13.1A (2.5kW)

PTRLB-10KT-380V

3P 380 Vac

x

x

15.2A (10kW)

8.8A (3.4kW)

4.4A (0.8kW)

PTRLB-10KT-440V

3P 440 Vac

x

13.1A (10kW)

11.3A (7.5kW)

6.6A (2.5kW)

3.3A (0.6kW)

PTRLB-10KT-480V

3P 480 Vac

12A (10kW)

11A (8.4kW)

9.5A (6.3kW)

5.5A (2.1kW)

2.8A (0.5kW)

15 KW

PTRLB-15KT-220V

3P 220 Vac

x

x

x

39.4A (15kW)

19.7A (3.8kW)

PTRLB-15KT-380V

3P 380 Vac

x

x

22.8A (15kW)

13.2A (5kW)

6.6A (1.3kW)

PTRLB-15KT-440V

3P 440 Vac

x

19.7A (15kW)

17A (11.2kW)

9.8A (3.8kW)

4.9A (0.9kW)

PTRLB-15KT-480V

3P 480 Vac

18A (15kW)

16.5A (12.6kW)

14.3A (9.4kW)

8.3A (3.2kW)

4.1A (0.8kW)

20 KW

PTRLB-20KT-220V

3P 220 Vac

x

x

x

52.5A (20kW)

26.2A (5kW)

PTRLB-20KT-380V

3P 380 Vac

x

x

30.4A (20kW)

17.6A (6.7kW)

8.8A (1.7kW)

PTRLB-20KT-440V

3P 440 Vac

x

26.2A (20kW)

22.7A (14.9kW)

13.1A (5kW)

6.6A (1.3kW)

PTRLB-20KT-480V

3P 480 Vac

24.1A (20kW)

22.1A (16.8kW)

19A (12.5kW)

11A (4.2kW)

5.5A (1.1kW)

30 KW

PTRLB-30KT-220V

3P 220 Vac

x

x

x

78.7A (30kW)

39.4A (7.5kW)

PTRLB-30KT-380V

3P 380 Vac

x

x

45.6A (30kW)

26.4A (10.1kW)

13.2A (2.5kW)

PTRLB-30KT-440V

3P 440 Vac

x

39.4A (30kW)

34A (22.4kW)

19.7A (7.5kW)

9.8A (1.9kW)

PTRLB-30KT-480V

3P 480 Vac

36.1A (30kW)

33.1A (25.2kW)

28.6A (18.8kW)

16.5A (6.3kW)

8.3A (1.6kW)

50 KW

PTRLB-50KT-220V

3P 220 Vac

x

x

x

131.2A (50kW)

65.6A (12.5kW)

PTRLB-50KT-380V

3P 380 Vac

x

x

76A (50kW)

44A (16.8kW)

22A (4.2kW)

PTRLB-50KT-440V

3P 440 Vac

x

65.6A (50kW)

56.7A (37.3kW)

32.8A (12.5kW)

16.4A (3.1kW)

PTRLB-50KT-480V

3P 480 Vac

60.1A (50kW)

55.1A (42kW)

47.6A (31.3kW)

27.6A (10.5kW)

13.8A (2.6kW)

100 KW

PTRLB-100KT-220V

3P 220 Vac

x

x

x

262A (100kW)

131A (25kW)

PTRLB-100KT-380V

3P 380 Vac

x

x

152A (100kW)

88A (34kW)

44A (8kW)

PTRLB-100KT-440V

3P 440 Vac

x

131A (100kW)

113A (75kW)

66A (25kW)

33A (6kW)

PTRLB-100KT-480V

3P 480 Vac

120A (100kW)

110A (84kW)

95A (63kW)

55A (21kW)

28A (5kW)

200 KW

PTRLB-200KT-220V

3P 220 Vac

x

x

x

525A (200kW)

262A (50kW)

PTRLB-200KT-380V

3P 380 Vac

x

x

304A (200kW)

176A (67kW)

88A (17kW)

PTRLB-200KT-440V

3P 440 Vac

x

262A (200kW)

227A (149kW)

131A (50kW)

66A (13kW)

PTRLB-200KT-480V

3P 480 Vac

241A (200kW)

221A (168kW)

190A (125kW)

110A (42kW)

55A (11kW)

300 KW

PTRLB-300KT-220V

3P 220 Vac

x

x

x

787A (300kW)

394A (75kW)

PTRLB-300KT-380V

3P 380 Vac

x

x

456A (300kW)

264A (101kW)

132A (25kW)

PTRLB-300KT-440V

3P 440 Vac

x

394A (300kW)

340A (224kW)

197A (75kW)

98A (19kW)

PTRLB-300KT-480V

3P 480 Vac

361A (300kW)

331A (252kW)

286A (188kW)

165A (63kW)

83A (16kW)

500 KW

PTRLB-500KT-220V

3P 220 Vac

x

x

x

1312A (500kW)

656A (125kW)

PTRLB-500KT-380V

3P 380 Vac

x

x

760A (500kW)

440A (168kW)

220A (42kW)

PTRLB-500KT-440V

3P 440 Vac

x

656A (500kW)

567A (373kW)

328A (125kW)

164A (31kW)

PTRLB-500KT-480V

3P 480 Vac

601A (500kW)

551A (420kW)

476A (313kW)

276A (105kW)

138A (26kW)

1000 KW

PTRLB-1000KT-220V

3P 220 Vac

x

x

x

2624A (1000kW)

1312A (250kW)

PTRLB-1000KT-380V

3P 380 Vac

x

x

1519A (1000kW)

880A (335kW)

440A (84kW)

PTRLB-1000KT-440V

3P 440 Vac

x

1312A (1000kW)

1133A (746kW)

656A (250kW)

328A (63kW)

PTRLB-1000KT-480V

3P 480 Vac

1203A (1000kW)

1103A (840kW)

952A (627kW)

551A (210kW)

276A (53kW)

* 상기 모델 외 주문제작 가능(x) 표시 사용불가




-

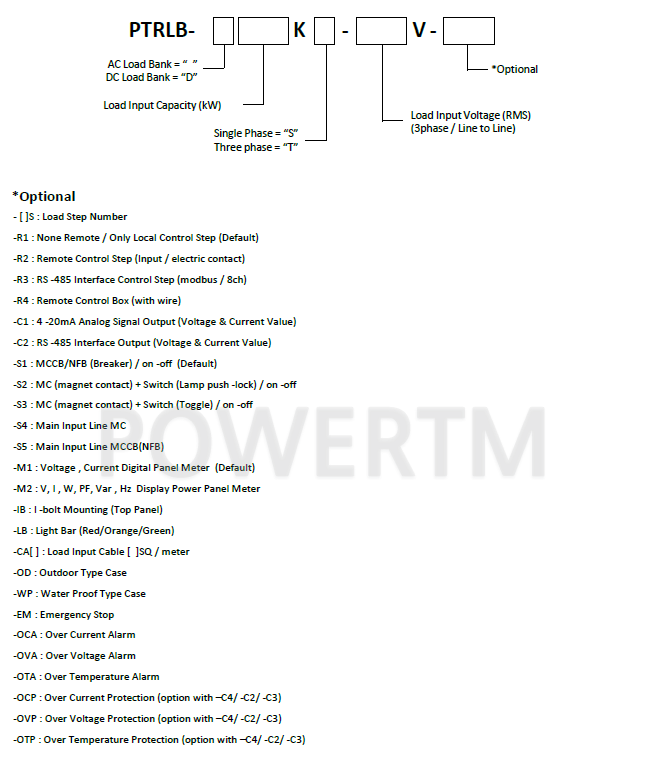

옵션 및 악세서리



*Optional



- [ ]S : Load Step Number
 -R1 : None Remote / Only Local Control Step (Default)
 -R2 : Remote Control Step (Input / electric contact)
 -R3 : RS -485 Interface Control Step (modbus / 8ch)
 -R4 : Remote Control Box (with wire)
 -C1 : 4 -20mA Analog Signal Output (Voltage & Current Value)
 -C2 : RS -485 Interface Output (Voltage & Current Value)
 -S1 : MCCB/NFB (Breaker) / on -off  (Default)
 -S2 : MC (magnet contact) + Switch (Lamp push -lock) / on -off
 -S3 : MC (magnet contact) + Switch (Toggle) / on -off
 -S4 : Main Input Line MC
 -S5 : Main Input Line MCCB(NFB)
 -M1 : Voltage , Current Digital Panel Meter  (Default)
 -M2 : V, I , W, PF, Var , Hz  Display Power Panel Meter
 -IB : I -bolt Mounting (Top Panel)
 -LB : Light Bar (Red/Orange/Green)
 -CA[ ] : Load Input Cable [  ]SQ / meter
 -OD : Outdoor Type Case
 -WP : Water Proof Type Case
 -EM : Emergency Stop
 -OCA : Over Current Alarm
 -OVA : Over Voltage Alarm
 -OTA : Over Temperature Alarm
 -OCP : Over Current Protection (option with –C4/ -C2/ -C3)
 -OVP : Over Voltage Protection (option with –C4/ -C2/ -C3)
 -OTP : Over Temperature Protection (option with –C4/ -C2/ -C3)





-

라인업

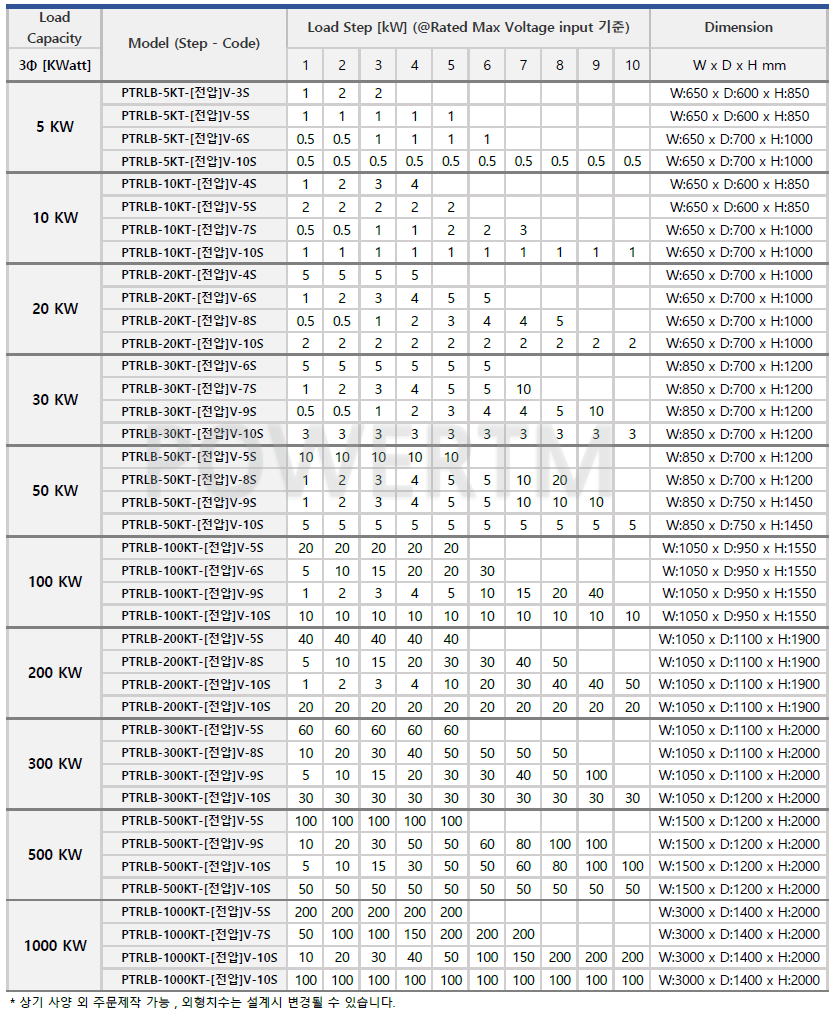

■ 부하 STEP 구성 예시표 및 외함 DIMENSION

Load
Capacity

Model (Step - Code)

Load Step [kW] (@Rated Max Voltage input 기준)

Dimension

3Φ [KWatt]

1

2

3

4

5

6

7

8

9

10

W x D x H mm

5 KW

PTRLB-5KT-[전압]V-3S

1

2

2








W:650 x D:600 x H:850

PTRLB-5KT-[전압]V-5S

1

1

1

1

1






W:650 x D:600 x H:850

PTRLB-5KT-[전압]V-6S

0.5

0.5

1

1

1

1





W:650 x D:700 x H:1000

PTRLB-5KT-[전압]V-10S

0.5

0.5

0.5

0.5

0.5

0.5

0.5

0.5

0.5

0.5

W:650 x D:700 x H:1000

10 KW

PTRLB-10KT-[전압]V-4S

1

2

3

4







W:650 x D:600 x H:850

PTRLB-10KT-[전압]V-5S

2

2

2

2

2






W:650 x D:600 x H:850

PTRLB-10KT-[전압]V-7S

0.5

0.5

1

1

2

2

3




W:650 x D:700 x H:1000

PTRLB-10KT-[전압]V-10S

1

1

1

1

1

1

1

1

1

1

W:650 x D:700 x H:1000

20 KW

PTRLB-20KT-[전압]V-4S

5

5

5

5







W:650 x D:700 x H:1000

PTRLB-20KT-[전압]V-6S

1

2

3

4

5

5





W:650 x D:700 x H:1000

PTRLB-20KT-[전압]V-8S

0.5

0.5

1

2

3

4

4

5



W:650 x D:700 x H:1000

PTRLB-20KT-[전압]V-10S

2

2

2

2

2

2

2

2

2

2

W:650 x D:700 x H:1000

30 KW

PTRLB-30KT-[전압]V-6S

5

5

5

5

5

5





W:850 x D:700 x H:1200

PTRLB-30KT-[전압]V-7S

1

2

3

4

5

5

10




W:850 x D:700 x H:1200

PTRLB-30KT-[전압]V-9S

0.5

0.5

1

2

3

4

4

5

10


W:850 x D:700 x H:1200

PTRLB-30KT-[전압]V-10S

3

3

3

3

3

3

3

3

3

3

W:850 x D:700 x H:1200

50 KW

PTRLB-50KT-[전압]V-5S

10

10

10

10

10






W:850 x D:700 x H:1200

PTRLB-50KT-[전압]V-8S

1

2

3

4

5

5

10

20



W:850 x D:700 x H:1200

PTRLB-50KT-[전압]V-9S

1

2

3

4

5

5

10

10

10


W:850 x D:750 x H:1450

PTRLB-50KT-[전압]V-10S

5

5

5

5

5

5

5

5

5

5

W:850 x D:750 x H:1450

100 KW

PTRLB-100KT-[전압]V-5S

20

20

20

20

20






W:1050 x D:950 x H:1550

PTRLB-100KT-[전압]V-6S

5

10

15

20

20

30





W:1050 x D:950 x H:1550

PTRLB-100KT-[전압]V-9S

1

2

3

4

5

10

15

20

40


W:1050 x D:950 x H:1550

PTRLB-100KT-[전압]V-10S

10

10

10

10

10

10

10

10

10

10

W:1050 x D:950 x H:1550

200 KW

PTRLB-200KT-[전압]V-5S

40

40

40

40

40






W:1050 x D:1100 x H:1900

PTRLB-200KT-[전압]V-8S

5

10

15

20

30

30

40

50



W:1050 x D:1100 x H:1900

PTRLB-200KT-[전압]V-10S

1

2

3

4

10

20

30

40

40

50

W:1050 x D:1100 x H:1900

PTRLB-200KT-[전압]V-10S

20

20

20

20

20

20

20

20

20

20

W:1050 x D:1100 x H:1900

300 KW

PTRLB-300KT-[전압]V-5S

60

60

60

60

60






W:1050 x D:1100 x H:2000

PTRLB-300KT-[전압]V-8S

10

20

30

40

50

50

50

50



W:1050 x D:1100 x H:2000

PTRLB-300KT-[전압]V-9S

5

10

15

20

30

30

40

50

100


W:1050 x D:1100 x H:2000

PTRLB-300KT-[전압]V-10S

30

30

30

30

30

30

30

30

30

30

W:1050 x D:1200 x H:2000

500 KW

PTRLB-500KT-[전압]V-5S

100

100

100

100

100






W:1500 x D:1200 x H:2000

PTRLB-500KT-[전압]V-9S

10

20

30

50

50

60

80

100

100


W:1500 x D:1200 x H:2000

PTRLB-500KT-[전압]V-10S

5

10

15

30

50

50

60

80

100

100

W:1500 x D:1200 x H:2000

PTRLB-500KT-[전압]V-10S

50

50

50

50

50

50

50

50

50

50

W:1500 x D:1200 x H:2000

1000 KW

PTRLB-1000KT-[전압]V-5S

200

200

200

200

200






W:3000 x D:1400 x H:2000

PTRLB-1000KT-[전압]V-7S

50

100

100

150

200

200

200




W:3000 x D:1400 x H:2000

PTRLB-1000KT-[전압]V-10S

10

20

30

40

50

100

150

200

200

200

W:3000 x D:1400 x H:2000

PTRLB-1000KT-[전압]V-10S

100

100

100

100

100

100

100

100

100

100

W:3000 x D:1400 x H:2000

* 상기 사양 외 주문제작 가능 , 외형치수는 설계시 변경될 수 있습니다.





*** 본 (주)파워티엠 홈페이지의 게시물 및 제품 자료를 사전 동의없이 무단으로 복사 및 배포를 금지합니다. ***


이 분류에 등록된 다른 상품이 없습니다. 전체목록 ▲ 맨위로 ◀◀ 뒤로가기

배송정보

★ 배송정보 ★
1. 재고 보유상품의 경우 입금확인 후 1~3일 정도 상품 준비기간이 소요되며, 주문량이 많을 경우
    준비기간이 조금 더 소요될 수 있습니다.
    (단, 재고 소진 상품의 경우 배송기간이 3주~4주 소요될수 있사오니 참고바랍니다.)
2. 주문하신 상품은 배송완료 문자를 받아보신 후 1~2일 이내에 수령하실 수 있습니다.
3. 10만원 이상 구매시 배송료는 무료입니다.
※ 해외배송은 무료배송이벤트에서 제외됩니다.해외배송 상품무게는 별도 측정 후
    주문상품 구매액 + 운임료와 함께 결제해주셔야 합니다.



관련상품

★ 관련상품 ★







회사소개



전력전자제품



계측기기제품



제어계측시스템



자료실



고객지원

인사말

회사소개

회사연혁

오시는길

DC파워서플라이

SMPS/ LED컨버터

전자로드(전자부하기)

AC파워소스

AC/DC 저항로드뱅크

소스측정장치(소스메타)

디지털멀티메터

오실로스코프

스펙트럼분석기

클램프메터(전류계)

파워메터(전력분석기)

제네레이터/파형발생기

저항계 / LCR메터

안전규격관련 시험기

데이터로거/레코더

열화상카메라

기타 계측기





충방전시스템

신뢰성시험기

자동차부품시험

발전기 시험기

소프트웨어

매뉴얼 자료실

프로그램 자료실

카타로그 자료실

사양서 자료실

기술 자료실

공지사항

이벤트게시판

1:1문의

온라인 A/S요청

교정접수안내

교정신청서



견적요청

온라인 견적요청

업체명: (주)파워티엠 | 대표자: 차효정 | 주소: 경기도 성남시 중원구 갈마치로 302, B동 602호(상대원동,우림라이온스밸리5차)
전화(Tel): 031-750-0440 | 팩스(Fax): 031-750-0442 | e메일: powertm@powertm.co.kr
사업자등록번호: 215-87-96171 | 통신판매업신고: 제2016-성남중원-0113호
Copyright © (주)파워티엠. All Rights Reserved.
