        제품명 Programmable DC Power Supply
        모델명 MX-Series
        특 징 •10KW ~ 300KW
        상세사양 •컴팩트/스위칭타입/1채널

        •전압: 30V~1500Vdc

        •용량: 10KW up to 300KW

        •Unit Size : 19" 3U Rack / 15KW

        •PFC 회로 (역율보상)
        인터페이스 •RS-232C/RS-485
        브랜드 오디에이테크놀로지 / Korea
        판매가격 전화문의 : ☎070-4333-8982
        배송비 무료배송
        견적문의 위시리스트
        카타로그 메뉴얼

        상품 기본설명

        Programmable DC Power Supply (MX-Series)

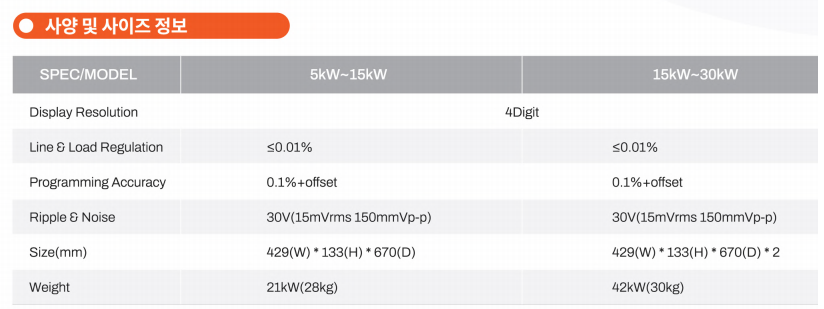

        제품사양

        -


        		MX Series
        Switching Type Programmable DC Power Supply
        고용량, 고정밀 – 10KW, 15KW까지 3U
        MX Series는 작은 사이즈에 많은 전력을 출력시킬 수 있으며, 다양한 보호기능과 더불어 매우 정확한 정밀도를 제공함으로써 단독으로 소스와 측정이 가능합니다. 병렬 기능을 사용함으로써 대용량 전력에 적합한 구조를 가지고 있으며 리플과 노이즈가 적고, 매우 빠른 응답 기능을 갖추고 있어 깨끗한 전원을 연속으로 공급 할 수 있습니다.
        Dimension
        15kW : 429mm(W) x 133mm(H) x 670mm(D)

        -






          • High Power Density up to 10kW, 15kW in 3U
          • Wide 전압 범위 : 0~30V up to 1500V from 10kw to 15kw, Parallelable up to 300kw
          • 0.95 Power Factor
          • Intensively Fast Load Transient Response Time: 0.5%/500us
          • Low Ripple and Noise, High Accuracy, High Efficiency, High Stability
          • 4-Digit Display Resolution
          • 16 X 1 Big-Char Type LCD Display 장착
          • 전압 및 전류 각각 조정 엔코더 제공
          • CV/CC 모드
          • Remote Voltage-Sensing(Voltage drop compensation)
          • OVP, OCP Protection Mode 제공
          • UVL(Under Voltage Lock), OVL(Over Voltage Lock), UCL(Under Current Lock), OCL(Over Current Lock)
          • Calibration 기능 제공(수동 및 PC기반)
          • Panel Lock 기능 제공
          • Memory Store & Recall 기능 제공 (10개 저장 가능)
          • 11개 다양한 Factory Mode 기능 제공
          • AC Input 380/400Vac 3phase  (342 ~ 440Vac) , 47~63Hz
          • RS-232C, RS-485 통신 기본제공 (TCP/IP 통신 옵션)
          • SCPI compatible protocol is supported and Modbus is selectable for RS485

        -

        Easy Control

        Intensively Fast Load Transient Response Time

        전압과 전류에 대한 각각의 엔코더 스위치를 제공함으로써 빠른 전압/전류 설정이 가능하며, 몇 개의 버튼만 노출하여 제어를 하는데 있어서 쉽게 적응할수 있습니다. 이외 다양한 기능들을 제공함으로써 여러가지 설정이 가능합니다.과도한 부하변동으로 인한 전압 Drop 또는 상승으로부터 매우 빠른 Recovery 동작을 하여 안정적인 전압을 부하에 공급할 수 있습니다.

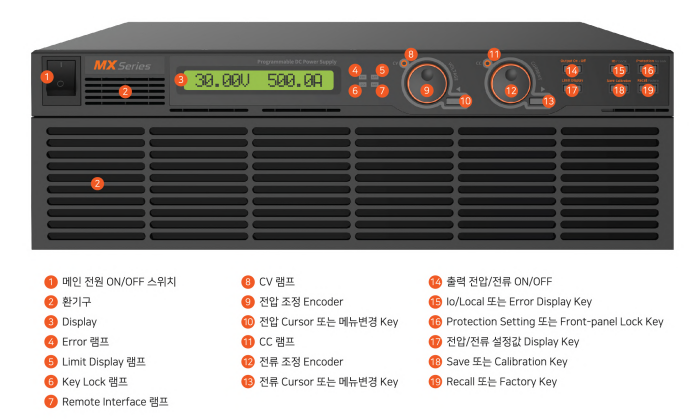

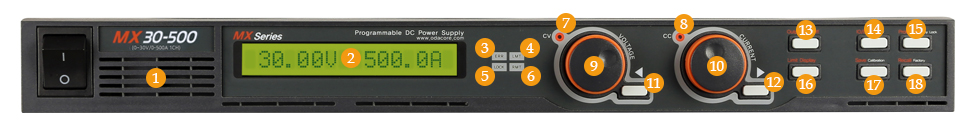

        DUAL CONTROL ENCODER

        11가지 Protection 동작

        전압 및 전류에 각각 배정된 콘트롤 엔코더는 기존에 단일 콘트롤 엔코더에 비해 보다 빠르게 원하는 설정을 가능하게 합니다. Programmable 제품을 처음 접하는 사용자도 쉽게 사용하도록 설계되어 광범위한 사용이 가능합니다.11가지의 다양한 보호동작이 내장되어 있습니다. OVP, OCP, OPT, AC Input Range, AC Phase, PFC, FAN, Module Balance, Control VCC V-Sensing 그리고 Max Watt Trip이 항상 실시간으로 감지하여 부하와 기기를 보호합니다.



        -



        -

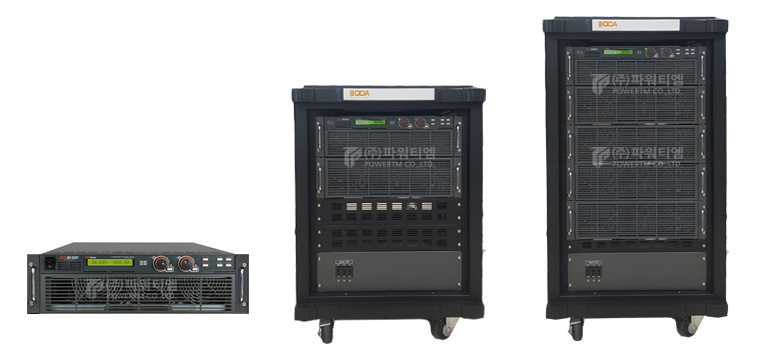

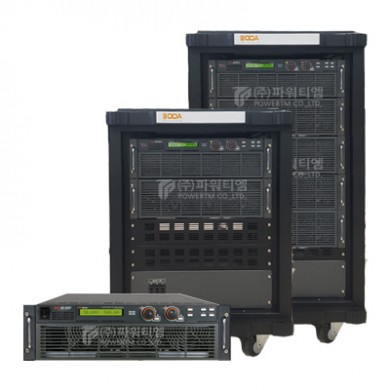

         • 제품외형

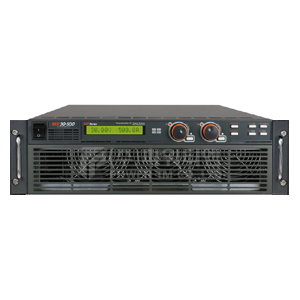

        3U Size(10~15KW)

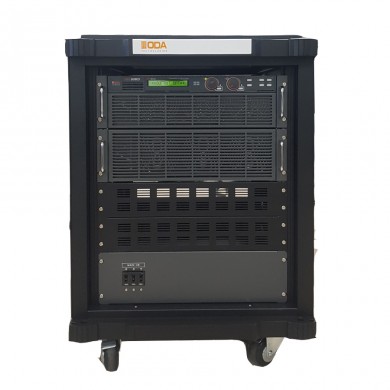

        6U~18U Size



        20~36U Size

        ​


        MODEL VOLTAGE CURR Watt MODEL VOLTAGE CURR Watt
        MX30-167 30V (3U) 167 A  5kW  MX200-25 200V (3U) 25 A  5kW
        MX30-333 333 A  10kW  MX200-50 50 A  10kW
        MX30-500 500 A  15kW  MX200-75 75 A  15kW
        MX30-677 30V (6U) 677 A  20kW  MX200-100 200V (6U) 100 A  20kW
        MX30-833 833 A  25kW  MX200-125 125 A  25kW
        MX30-1000 1000 A  30kW  MX200-150 150 A  30kW
        MX40-125 40V (3U) 125 A  5kW  MX300-16.7 300V (3U) 16.7 A  5kW
        MX40-250 250 A  10kW  MX300-33 33 A  10kW
        MX40-375 375 A  15kW  MX300-50 50 A  15kW
        MX40-500 40V (6U) 500 A  20kW  MX300-67 300V (6U) 67 A  20kW
        MX40-625 625 A  25kW  MX300-83 83 A  25kW
        MX40-750 750 A  30kW  MX300-100 100 A  30kW
        MX50-100 50V (3U) 100 A  5kW  MX400-12.5 400V (3U) 12.5 A  5kW
        MX50-200 200 A  10kW  MX400-25 25 A  10kW
        MX50-300 300 A  15kW  MX400-37.5 37.5 A  15kW
        MX50-400 50V (6U) 400 A  20kW  MX400-50 400V (6U) 50 A  20kW
        MX50-500 500 A  25kW  MX400-63 63 A  25kW
        MX50-600 600 A  30kW  MX400-75 75 A  30kW
        MX60-83.3 60V (3U) 83.3 A  5kW  MX500-10 500V (3U) 10 A  5kW
        MX60-167 167 A  10kW  MX500-20 20 A  10kW
        MX60-250 250 A  15kW  MX500-30 30 A  15kW
        MX60-333 60V (6U) 333 A  20kW  MX500-40 500V (6U) 40 A  20kW
        MX60-417 417 A  25kW  MX500-50 50 A  25kW
        MX60-500 500 A  30kW  MX500-60 60 A  30kW
        MX80-62.5 80V (3U) 62.5 A  5kW  MX600-8.3 600V (3U) 8.3 A  5kW
        MX80-125 125 A  10kW  MX600-17 17 A  10kW
        MX80-187.5 187.5 A  15kW  MX600-25 25 A  15kW
        MX80-250 80V (6U) 250 A  20kW  MX600-33 600V (6U) 33 A  20kW
        MX80-313 313 A  25kW  MX600-42 42 A  25kW
        MX80-375 375 A  30kW  MX600-50 50 A  30kW
        MX100-50 100V (3U) 50 A  5kW  MX800-6.3 800V (3U) 6.3 A  5kW
        MX100-100 100 A  10kW  MX800-12.5 12.5 A  10kW
        MX100-150 150 A  15kW  MX800-18.8 18.8 A  15kW
        MX100-200 100V (6U) 200 A  20kW  MX800-25 800V (6U) 25 A  20kW
        MX100-250 250 A  25kW  MX800-31 31 A  25kW
        MX100-300 300 A  30kW  MX800-38 38 A  30kW
        MX150-33 150V (3U) 33 A  5kW  MX1000-5 1000V (3U) 5 A  5kW
        MX150-66 66 A  10kW  MX1000-10 10 A  10kW
        MX150-100 100 A  15kW  MX1000-15 15 A  15kW
        MX150-133 150V (6U) 133 A  20kW  MX1000-20 1000V (6U) 20 A  20kW
        MX150-166 166 A  25kW  MX1000-25 25 A  25kW
        MX150-200 200 A  30kW  MX1000-30 30 A  30kW


        * 상기 내용 외 사양 주문제작 가능합니다.​

        -



        라인업

        -

         • 제품라인업
        Model / Line UP (1unit = 15kW in 3U)
         - Series Model Voltage Current Watt Series Model Voltage Current Watt
        MX-10K MX30-333 30 V 333 A 10 KW MX-15K MX30-500 30 V 500 A 15 KW
        MX50-200 50 V 200 A 10 KW MX50-300 50 V 300 A 15 KW
        MX80-125 80 V 125 A 10 KW MX80-187 80 V 187 A 15 KW
        MX100-100 100 V 100 A 10 KW MX100-150 100 V 150 A 15 KW
        MX200-50 200 V 50 A 10 KW MX200-75 200 V 75 A 15 KW
        MX300-33 300 V 33 A 10 KW MX300-50 300 V 50 A 15 KW
        MX400-25 400 V 25 A 10 KW MX400-37 400 V 37 A 15 KW
        MX500-20 500 V 20 A 10 KW MX500-30 500 V 30 A 15 KW
        MX600-16 600 V 16 A 10 KW MX600-25 600 V 25 A 15 KW
        MX800-12 800 V 12 A 10 KW MX800-18 800 V 18 A 15 KW
        MX1000-10 1000 V 10 A 10 KW MX1000-15 1000 V 15 A 15 KW
        MX1200-8 1200 V 8 A 10 KW MX1200-12 1200 V 12 A 15 KW
        MX1500-6 1500 V 6 A 10 KW MX1500-10 1500 V 10 A 15 KW
         - Series Model Voltage Current Watt Series Model Voltage Current Watt
        MX-20K MX30-666 30 V 666 A 20 KW MX-30K MX30-1000 30 V 1000 A 30 KW
        MX50-400 50 V 400 A 20 KW MX50-600 50 V 600 A 30 KW
        MX80-250 80 V 250 A 20 KW MX80-375 80 V 375 A 30 KW
        MX100-200 100 V 200 A 20 KW MX100-300 100 V 300 A 30 KW
        MX200-100 200 V 100 A 20 KW MX200-150 200 V 150 A 30 KW
        MX300-66 300 V 66 A 20 KW MX300-100 300 V 100 A 30 KW
        MX400-50 400 V 50 A 20 KW MX400-75 400 V 75 A 30 KW
        MX500-40 500 V 40 A 20 KW MX500-60 500 V 60 A 30 KW
        MX600-33 600 V 33 A 20 KW MX600-50 600 V 50 A 30 KW
        MX800-25 800 V 25 A 20 KW MX800-37 800 V 37 A 30 KW
        MX1000-20 1000 V 20 A 20 KW MX1000-30 1000 V 30 A 30 KW
        MX1200-16 1200 V 16 A 20 KW MX1200-25 1200 V 25 A 30 KW
        MX1500-13 1500 V 13 A 20 KW MX1500-20 1500 V 20 A 30 KW
         - Series Model Voltage Current Watt Series Model Voltage Current Watt
        MX-40K MX30-1333 30 V 1333 A 40 KW MX-50K MX30-1666 30 V 1666 A 50 KW
        MX50-800 50 V 800 A 40 KW MX50-1000 50 V 1000 A 50 KW
        MX80-500 80 V 500 A 40 KW MX80-625 80 V 625 A 50 KW
        MX100-400 100 V 400 A 40 KW MX100-500 100 V 500 A 50 KW
        MX200-200 200 V 200 A 40 KW MX200-250 200 V 250 A 50 KW
        MX300-133 300 V 133 A 40 KW MX300-166 300 V 166 A 50 KW
        MX400-100 400 V 100 A 40 KW MX400-125 400 V 125 A 50 KW
        MX500-80 500 V 80 A 40 KW MX500-100 500 V 100 A 50 KW
        MX600-66 600 V 66 A 40 KW MX600-83 600 V 83 A 50 KW
        MX800-50 800 V 50 A 40 KW MX800-62 800 V 62 A 50 KW
        MX1000-40 1000 V 40 A 40 KW MX1000-50 1000 V 50 A 50 KW
        MX1200-33 1200 V 33 A 40 KW MX1200-41 1200 V 41 A 50 KW
        MX1500-26 1500 V 26 A 40 KW MX1500-33 1500 V 33 A 50 KW
         - Series Model Voltage Current Watt Series Model Voltage Current Watt
        MX-60K MX30-2000 30 V 2000 A 60 KW MX-70K MX30-2333 30 V 2333 A 70 KW
        MX50-1200 50 V 1200 A 60 KW MX50-1400 50 V 1400 A 70 KW
        MX80-750 80 V 750 A 60 KW MX80-875 80 V 875 A 70 KW
        MX100-600 100 V 600 A 60 KW MX100-700 100 V 700 A 70 KW
        MX200-300 200 V 300 A 60 KW MX200-350 200 V 350 A 70 KW
        MX300-200 300 V 200 A 60 KW MX300-233 300 V 233 A 70 KW
        MX400-150 400 V 150 A 60 KW MX400-175 400 V 175 A 70 KW
        MX500-120 500 V 120 A 60 KW MX500-140 500 V 140 A 70 KW
        MX600-100 600 V 100 A 60 KW MX600-116 600 V 116 A 70 KW
        MX800-75 800 V 75 A 60 KW MX800-87 800 V 87 A 70 KW
        MX1000-60 1000 V 60 A 60 KW MX1000-70 1000 V 70 A 70 KW
        MX1200-50 1200 V 50 A 60 KW MX1200-58 1200 V 58 A 70 KW
        MX1500-40 1500 V 40 A 60 KW MX1500-46 1500 V 46 A 70 KW
         - Series Model Voltage Current Watt Series Model Voltage Current Watt
        MX-80K MX30-2666 30 V 2666 A 80 KW MX-90K MX30-3000 30 V 3000 A 90 KW
        MX50-1600 50 V 1600 A 80 KW MX50-1800 50 V 1800 A 90 KW
        MX80-1000 80 V 1000 A 80 KW MX80-1125 80 V 1125 A 90 KW
        MX100-800 100 V 800 A 80 KW MX100-900 100 V 900 A 90 KW
        MX200-400 200 V 400 A 80 KW MX200-450 200 V 450 A 90 KW
        MX300-266 300 V 266 A 80 KW MX300-300 300 V 300 A 90 KW
        MX400-200 400 V 200 A 80 KW MX400-225 400 V 225 A 90 KW
        MX500-160 500 V 160 A 80 KW MX500-180 500 V 180 A 90 KW
        MX600-133 600 V 133 A 80 KW MX600-150 600 V 150 A 90 KW
        MX800-100 800 V 100 A 80 KW MX800-112 800 V 112 A 90 KW
        MX1000-80 1000 V 80 A 80 KW MX1000-90 1000 V 90 A 90 KW
        MX1200-66 1200 V 66 A 80 KW MX1200-75 1200 V 75 A 90 KW
        MX1500-53 1500 V 53 A 80 KW MX1500-60 1500 V 60 A 90 KW
         - Series Model Voltage Current Watt Series Model Voltage Current Watt
        MX-100K MX30-3333 30 V 3333 A 100 KW MX-105K MX30-3500 30 V 3500 A 105 KW
        MX50-2000 50 V 2000 A 100 KW MX50-2100 50 V 2100 A 105 KW
        MX80-1250 80 V 1250 A 100 KW MX80-1312 80 V 1312 A 105 KW
        MX100-1000 100 V 1000 A 100 KW MX100-1050 100 V 1050 A 105 KW
        MX200-500 200 V 500 A 100 KW MX200-525 200 V 525 A 105 KW
        MX300-333 300 V 333 A 100 KW MX300-350 300 V 350 A 105 KW
        MX400-250 400 V 250 A 100 KW MX400-262 400 V 262 A 105 KW
        MX500-200 500 V 200 A 100 KW MX500-210 500 V 210 A 105 KW
        MX600-166 600 V 166 A 100 KW MX600-175 600 V 175 A 105 KW
        MX800-125 800 V 125 A 100 KW MX800-131 800 V 131 A 105 KW
        MX1000-100 1000 V 100 A 100 KW MX1000-105 1000 V 105 A 105 KW
        MX1200-83 1200 V 83 A 100 KW MX1200-87 1200 V 87 A 105 KW
        MX1500-66 1500 V 66 A 100 KW MX1500-70 1500 V 70 A 105 KW





        ■옵션

        * AC Input 케이블(주문제작)
        * 출력 케이블(주문제작)
        ■액세서리
        * AC Input 케이블
        * 출력 볼트
        * Rack mount Bracket
        * 메뉴얼(QR 코드)
        * Demo software 프로그램(QR 코드)




        다운로드

        ​

        ​

        ​

        ​

        ​
