| AC/DC전원 DP시리즈

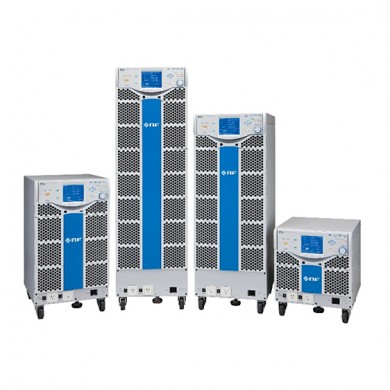

제품명 AC/DC전원
모델명 DP시리즈
상세사양 •풍부한 라인업(단상 1.5kVA ~ 최대 3상 144kVA)
•단상모델 : 1.5kVA 단위로 12kVA까지 8종류
•대용량 24kVA,36kVA,42kVA,48kVA
•단상3선모델 : 3kVA,6kVA,9kVA,12kVA
•삼상모델 : 4.5kVA, 9kVA
•멀티상모델 : 4.5kVA,6kVA,9kVA,12kVA,18kVA
•AC출력,DC출력, AC + DC출력 가능
브랜드 NF
판매가격 전화문의 : ☎031-750-0440
배송비 주문시 결제

상품 기본설명

AC/DC전원 DP시리즈

제품사양

풍부한 라인업

단상 1.5kVA에서 최대 삼상 36kVA까지 폭넓게 선택할 수 있습니다.

출력용량1.5kVA3kVA4.5kVA6kVA7.5kVA9kVA10.5kVA12kVA다상시스템
단상OOOOOOOO-
단상3선-O-O-O-O단상모델×2대
최대 24kVA
삼상--O--O--단상모델×3대
최대 36kVAM
멀티상--O--O---

출력전압‧주파수

최대 출력전압은 단상 310V, 삼상 480V의 110% 까지 시험 가능합니다.

출력전압•주파수100V 레인지200V 레인지분해능
AC출력전압0V~155V0V~310V0.1V
주파수AC: 40Hz~550Hz AC+DC: 1Hz~550Hz0.1Hz
DC출력전압-220V~+220V-440V~+440V0.1V

직류출력

상세

직류출력 용량은 일반적인 AC/DC 파워서플라이의 경우 50~70% 정도이지만 DP시리즈는 AC/DC 동일합니다.
440V까지 시퀀스기능도 실행할 수 있습니다.
또한 R타입은 바이폴라 전원으로서도 사용할 수 있습니다.

계측기능

상세

전압•전류•전력 뿐만 아니라 옵션으로 부하역률•크레스트팩터, 40차까지의 고조파전류측정*에도 대응가능합니다. 또한 운전시의 CO2 배출량을 표시해서 CO2억제 대책을 지원합니다

*IEC규격에는 적합하지 않습니다.

전류 Limit 기능

상세

출력전류를 피크치와 실효치 설정으로 제한할 수 있습니다.
플러스‧마이너스의 전류값도 설정 가능합니다.
Limit설정 후 계속해서 전류값을 제한할 수 있고 일정시간이 지난 후에 출력을 OFF할 수도 있습니다.



상세

시퀀스

상세

주파수, 전압, 시간등의 파라메터를 프로그램화해서 순차적으로 출력할 수 있습니다.
반복 및 점프도 가능합니다.
설정은 전면패널이나 리모트컨트롤러, 소프트 웨어에서 가능합니다.

  • 스텝수 : 최대 255(1 시퀀스 내)
  • 설정항목 : 스텝시간, 출력레인지, AC/DC모드,직류전압, 교류전압, 주파수, 파형, 스텝시작위상, 스텝종료위상, 위상각 등
  • 시퀀스 제어 : 시작, 정지, 홀드, 레쥼,브런치1, 브런치2
  • 스텝 동작 : 일정, 유지, 리니어 스윕
  • 메모리 수 : 5개


상세

전압변동시험

상세

정전, 전압상승, 전압강하, 위상급변, 주파수급변과 같은 전원라인의 이상을 시뮬레이션하거나 시험제품의 평가나 제품검사 할 때 각종 전원변동시험을 할 수 있습니다.설정은 전면 패널이나 리모트컨틀롤러 혹은 소프트웨어에서 할 수 있습니다.

  • 스텝수 : 6(초기,정상1,변화1,이상,변화2,정상2)
  • 설정항목 : 스텝시간, 교류전압, 주파수, 스텝시작위상, 스텝종료위상, 트리거 출력 등
  • 파형 : 정현파
  • 스텝 동작 : 일정, 유지, 리니어 스윕
  • 메모리 수 : 5개


상세

클립정현파

상세

정현파의 피크를 클립한 전압파형을 출력할 수 있습니다.
설정은 크래스트 팩트(CF)또는 클립율(피크치에 대한 퍼센트)로 합니다.

  • CF설정범위 : 1.10 ~ 1.41
  • 클립율 설정범위 : 40.0% ~ 100.0%
  • 메모리 수 : 3개

임의파

상세

정현파 외에 임의파형도 출력가능합니다.
임의 파형은 소프트웨어(표준)를 사용하여 간단하게 만들 수 있습니다.

  • 진폭분해능 : 16bit
  • 메모리길이 : 4096워드
  • 메모리 수 : 16개

파워부 유닛 ON/OFF

DP시리즈의 본체는 파워부를 1.5kVA 단위로 구성되어 있습니다. 부하 용량에 맞추어 파워부를 ON/OFF할 수 있어 소비전력을 낮춘 효률적인 작동을 할 수 있습니다.
만약 파워부 유닛 하나가 고장났을 경우 ON/OFF 설정을 통해 고장난 유닛만 OFF하고 다른 파워부는 사용할 수 있습니다.

상세

조작부

풍부한 기능을 가지고 있으면서도 복잡하지 않은 유저 인터페이스 설계로 조작이 간단합니다.

상세

조작패널

  • 기본설정에서 시퀀스설정까지 모든 설정이 가능
  • 5.7인치 액정디스플레이
  • 전압, 주파수 등은 버튼 하나로 화면 표시
  • 숫자버튼, 십자버튼, 조그다이얼로 수치를 확실하고 빠르게 설정
  • 각도를 2단계로 설정가능


상세

리모콘 DP008 옵션

  • 본체 조작패널과 동등한 조작이 가능
  • 케이블 길이: 약 3.5m


USB메모리

  • PC를 접속하지 않아도 데이터 쓰기/읽어오기가 가능. 기본 파라미터 설정을 여러 대에서 공유하는 경우나 컨트롤소프트웨어에서 작성한 데이터를 읽어오는데 편리합니다.
※ 모델별 용량별 선택가이드 보기 ※ DP시리즈 사양보기

크기

타입 1

상세

타입 2

상세

타입 3

상세

타입 4

상세
