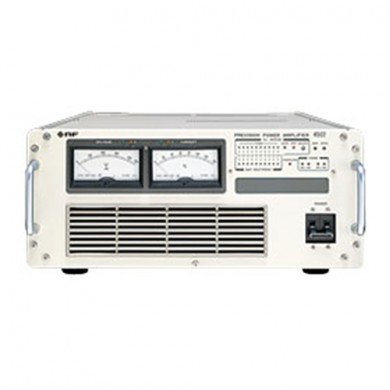

| 바이폴라 전원 4500시리즈



제품명 바이폴라 전원
모델명 4500시리즈
상세사양

•DC ~ 20kHz의 광대역, ±200V의 고출력전압
 (2대 직렬접속시 최대 400V 가능)
•DC(정전압 / 정전류) 교류(정전압 / 정전류) 4모드
•250VA/500VA/1kVA/2kVA의 4모델
•부스터 접속시 최대10kVA까지 출력가능
•리모트 센싱 가능
•3상 시스템 구성가능한 신호발생기 있음

브랜드 NF
판매가격 전화문의 : ☎031-750-0440
배송비 무료배송

상품 기본설명

바이폴라 전원 4500시리즈

제품사양

어플리케이션계측기능

  • 자계발생용 전원으로 사용가능
  • 선박용 전자기기의 저주파 이뮤니티 시험 가능
  • EV용 콘덴서 리플 시험
  • 교류 초전도체 시험용 전원으로 시험 가능
  • 자왜소자의 구동용 정전류전원으로 시험 가능
  • 태양전지 모사 직류전원으로 시험 가능
  • 각종 전자기기의 전원환경 시험용 전원으로 시험 가능

입력

주파수 범위DC ~ 20kHz
허용최대 입력전원±50V(AC + DC)
이득CV : 100V/V
CC는 다음과 같습니다.
4502450545104520A
1.5A/V3.0A/V6.0A/V12.0A/V
이득조정범위약 ±10%
이득 안정도±100ppm/℃ (typ.)
±100ppm/8h (typ.) CV : DC ~ 1kHz
입력 임피던스100kΩ

출력

모델4502450545104520A
정격출력
전력
DC320W640W1.27kW2.55kW
AC
(부하 역률 0.7이상)
250VA500VA1kVA2kVA
전자기기에 대한 최대출력전력313VA625VA1.25kVA2.5kVA
정격출력
전류
DC±1.9A±3.8A±7.5A±15.0A
Acrms2.1A4.2A8.3A16.7A
피크전류정격치(실효치)의 약 2.5배
정격출력전압±170V(DC), 120Vrms(AC, 정현파)
최대출력전압±200V(DC), 141Vrms(AC, 정현파)
출력전압이 정격치를 넘었을 때의 허용출력전류
I = P/V가 된다(단, P : 정격출력전력, V : 출력전압)
출력옵셋
전압/전류
제로로 조정가능(DC 모드시)
패널면 반고정조정기(ZERO)
출력옵셋
전압드리프트(CV모드)
DC 모드 : ±3mV/℃(참고치)
AC모드 : ±20µV/℃(참고치)
로드레귤레이션
(DC모드)
CV모드 :
±0.1% 이하(DC ~ 1kHz)
±2% 이하(1kHz ~ 20kHz)

CC모드 :
±2% 이하(DC ~ 1kHz)
±20% 이하(1kHz ~ 20kHz)
라인레귤레이션
(DC모드)
CV모드 :
±0.1% 이하(DC ~ 1kHz)
±1% 이하(1kHz ~ 20kHz)

CC모드 :
±0.2% 이하(DC ~ 1kHz)
±2% 이하(1kHz ~ 20kHz)
출력전압 / 전류 왜곡률
(DC모드)
CV모드 :
0.05% 이하(DC ~ 1kHz)
1% 이하(10kHz)
2.5% 이하(20kHz)

CC모드 :
0.5% 이하(10Hz ~ 1kHz)
2.5% 이하(20kHz)
출력노이즈 레벨20mVrms 이하
리모트 센싱CV, DC모드시 리모트센싱 가능(DC ~ 1kHz)
출력모드정전압(CV) / 정전류(CC), 직류(DC) / 교류(AC)

크기

[4502]

상세

[4505]

상세

[4510]

상세

[4520A]

상세
