| 바이폴라 전원 BP시리즈



제품명 바이폴라 전원
모델명 BP시리즈
상세사양 •255스텝 시퀀스 신호발생 가능
 - DC‧정현파‧구형파‧임의파형 출력 가능
 - 전압전류 4상한 동작
 - 전압 : ±60V(구동전압 시프트가능)
 - 전류 : ±10A ~ ±100A(10종류)
 - 주파수 : DC ~ 150kHz
 - 정전압(CV) / 정전류(CC) 선택 가능
브랜드 NF
판매가격 전화문의 : ☎031-750-0440
배송비 무료배송

상품 기본설명

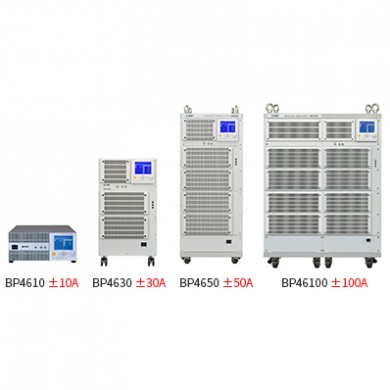

바이폴라 전원 BP시리즈

제품사양

광범위한 출력 영역(4상한)

BP시리즈는 4상한 영역에서 동작하는 바이폴라 전원입니다. 솔레노이드 같이 역기전력을 발생시키는 디바이스나 전해콘덴서 같은 축전성 부하는 물론 기전력을 발생시키는 압전소자나 연료전지와 같은 전원 전지류까지 일반적인 DC파워서플라이로 구동시킬 수 없는 디바이스나 기기류도 구동시킬 수 있습니다. 전압은 ±60V에서 -5V ~ +115V, -115V ~ +5V까지 시프트 가능합니다.

상세

고출력전압‧대전류‧광대역, 정전류동작

출력전압 범위는 ±60V이고 전압 설정도 시프트 가능하기 때문에 차량용 전장품 시험등에서 요구되어지는 고전압까지 커버 가능합니다. 또한 대형부품의 평가에 필요한 대전류 출력이 가능하며 액츄에이터를 구동하기 위해 요구되어지는 주파수 대역도 만족합니다.

WP-EA시리즈(ATE모델)

 BP4610BP4620BP4630BP4640BP4650BP4660BP4670BP4680BP4690BP46100
출력전압±60V, 120Vp-p
리미터 설정에서 -5V ~ +115V, -115V ~ +5V까지 출력 범위 조정 가능
출력전류±10A(DC)
±15A(AC)
±20A(DC)
±30A(AC)
±30A(DC)
±45A(AC)
±40A(DC)
±60A(AC)
±50A(DC)
±75A(AC)
±60A(DC)
±90A(AC)
±70A(DC)
±105A(AC)
±80A(DC)
±120A(AC)
±90A(DC)
±135A(AC)
±100A(DC)
±150A(AC)
소신호 주파수특성DC ~ 200kHz (CV, 조정특성, 출력진폭 12Vp-p), DC ~ 70kHz(CC,조정특성,출력진폭 12Vp-p)
동작모드정전압(CV), 정전류(CC) 동작 설정 가능

시퀀스 기능

내장된 신호발생기로 시퀀스 제어가 가능합니다.
예를 들어 전장품 전압 변동시험에 사용되는 전압변동패턴을 미리 프로그램해 놓으면 간단하게 시험을 진행할 수 있습니다.

  • 시퀀스 수 : CV/CC 모드 각각 1번
  • 스텝 수 : 1 ~ 255
  • 스텝 시간 : 0.1ms ~ 999.9999s(분해능 0.1ms)
  • 파라미터 : 직류전압, 중첩교류전압, 주파수, 파형
  • 점프횟수 : 1 ~ 999 또는 연속
  • 시퀀스 제어 : 시작, 정지, 홀드, 브랜치(분기)
DETAILS

Response Calibration 기능

인덕턴스(코일)나 커패시턴스(콘덴서)를 포함한 전자부품처럼 복잡한 임피던스 특성을 갖는 부하에 대한 과도응답은 부하에 따라 다릅니다. BP시리즈는 구형파를 출력하거나 출력이 급변하는 경우에 대한 과도응답특성을 유저가 실제 부하조건에 맞춰서 조정하고 최적화할 수 있는 Calibration기능이 있습니다.

DETAILS


어플리케이션

차량 전장품 전압변동 시험

BP시리즈로 차량용 전장품 전압변동시험을 할 수 있습니다. 시퀀스 기능을 이용해서 미리 시험패턴을 프로그램해 놓으면 간단하게 시험할 수 있습니다. 12V / 24V / 42V 전장품 시험에 대응 가능합니다.

DETAILS


자기장 발생용 정전류 전원

자기장 시험을 할 때에는 자기장을 일정하게 만들어 주기 위해 코일에 일정한 전류를 공급해 주어야 하고 역으로 들어오는 전류도 흡수해야 합니다. BP시리즈는 4상한 영역에서 동작하고 정전류(CC) 출력모드가 있어 코일에 안정되게 전류를 공급할 수 있습니다.

DETAILS


콘덴서 리플 시험용 정전류원

인버터처럼 콘덴서를 사용하는 기기의 리플시험을 할 수 있습니다. BP시리즈의 정전류(CC)출력을 이용하면 출력을 안정되게 내보낼 수 있고 시퀀스 기능을 이용해서 출력패턴을 만들 수 있습니다.

DETAILS


전착도금용 정전류 전원

각종 전자재료의 전착도금용 정전류전원으로 사용할 수 있습니다. BP시리즈의 정전류(CC)출력을 이용해서 항상 일정하게 안정된 전류를 공급할 수 있고 시퀀스 기능을 이용해서 출력패턴을 만들 수 있습니다.

DETAILS
