| 바이폴라 전원 BA시리즈

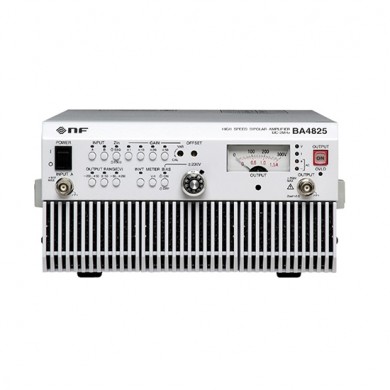

제품명 바이폴라 전원
모델명 BA시리즈
특 징 •직류는 물론 최대 50MHz까지의 신호를 다루는 고속•광대역• 고전압 출력이 가능한 바이폴라 증폭기
상세사양

•광대역
  BA4825 : DC ~ 2MHz BA4850 : DC ~ 50MHz
•고출력전압 / 전류
  BA4825 : 100Vrms(300Vp-p), 0.5Arms
  BA4850 : ±20V, ±1A
•고속 slew rate
  BA4825 : 500V/㎲ BA4850 : 6000V/㎲
•저출력임피던스
  BA4825 : 0.5Ω + 1.5µ이하 BA4850 : 3.3Ω + 0.01µH이하

브랜드 NF
판매가격 전화문의 : ☎031-750-0440
배송비 무료배송

상품 기본설명

바이폴라 전원 BA시리즈

제품사양

용량성‧유도성 부하에 대응

일반적으로 콘덴서나 코일을 포함한 부하에 교류 전압을 인가하면 부하에 전류가 흐를 때도 있고 전원으로 흐를 때도 있습니다. 이럴 경우 보통의 파워서플라이나 증폭기에서는 제대로 동작하지 않을 수 있습니다.
BA시리즈는 전압과 전류의 방향이 반대인 Sink 영영에서도 동작하기 때문에 압전소자나 코일같은 용량성‧유도성 부하에서도 안정된 동작을 합니다.

광대역•고속‧고전압

BA4850은 주파수대역 DC~50MHz, slew rate 6000V/㎲이기 때문에 펄스 신호나 복잡한 파형신호도 완벽하게 만들어 냅니다. BA4825는 DC~3MHz, 최대 300Vp-p 고전압출력이 가능하기 때문에 대형 압전소자나 디스플레이 디바이스같은 부하에 적합합니다.

저출력임피던스

주파수 모든 대역대에서 매우 낮은 출력임피던스(BA4825 : 0.5Ω + 1.5µ이하)특성을 가지고 있습니다.
부하에 접속하면 생기는 전압강하를 최대한 억제해서 엠프가 가진 파워를 최대한으로 끌어낼 수 있습니다.

상세
  • 출력 범위를 변경할 수 있는 레인지 시프트 기능
  • 출력에 직류(바이어스)를 가산할 수 있는 DC 바이어스 가산 기능
  • 출력에 포함된 DC 옵셋을 제로로 만들 수 있는 DC 옵셋 조정 기능
  • 출력전압 모니터 단자(BNC, 모니터 비 1/100)
  • 출력 ON/OFF를 패널 스위치 또는 외부에서 제어 가능
  • 출력 극성 변환 기능(INVT)으로 동상 엠프나 역상 엠프로도 전환가능.
    역상 출력을 이용하면 2대의 BA시리즈를 사용해서 출력전압과 전력을 2배로 만드는 BTL도 연결 가능
  • 입력은 A,B 2계통, 입력변환이나 가산이 원터치로 가능
  • 입력 임피던스를 50Ω/10kΩ 으로 변환 가능

어플리케이션

압전 소자 구동•평가용

압전 인버터, 압전 액추에이터 등에서 사용하는 압전소자의 구동예입니다.
BA시리즈는 출력 임피던스가 매우 작기때문에 정전용량이 큰 대형 압전소자에서도 좋은 Step Response를 얻을 수 있습니다.

상세

디스플레이 디바이스 시험용

FED 디스플레이 패널의 구동시험에서 사용한 예입니다.
FED 음극,양극이 구동하기 위해서는 높은 전압을 인가해야 하고 slew rate도 빨라야 하는데 BA시리즈는 고전압 및 빠른 slew rate(6000V/㎲)를 지원합니다.

상세

펑션제너레이터의 파워 엠프용

펑션제너레이터의 파워 엠프로서 최적인 전원입니다. BA시리즈는 광대역‧고전압‧저출력임피던스일뿐만 아니라 4상한 동작 영역을 가지고 있어 유도성,용량성 부하에서도 안정적인 동작을 합니다.

상세

자성재료의 자화특성 측정용(B-H 커브특성)

자석이나 전기강판 같은 자성자료의 B-H 커브를 측정하기 위해 필요한 여자전원으로서 사용한 예입니다.
BA시리즈는 높은 주파수 대역을 가지고 있고 4상한 동작영역을 가지고 있기 때문에 코일과 같은 유도성 부하에 전원을 인가할 때도 안정적으로 동작합니다.

상세

사양

※ BA시리즈 사양보기

바이폴라 전원 스펙 비교

※ 스펙보기
