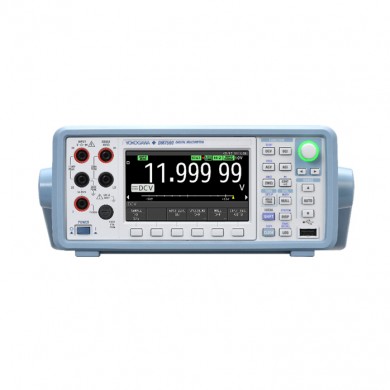

벤치 타입 디지털 멀티메터 DM7560
주요 기능
어플리케이션 예제
유동적인 디스플레이 포멧
4.3 인치의 대형 LCD를 탑재, 고해상도 디스플레이를 제공하여 복잡한 데이터 관측이나 플렉시블한 조합으로 메인, 또는 서브 디스플레이 영역을 구성할 수 있습니다.
[디스플레이 조합 예제]
[트랜드 차트 + 통계]
DM7560 은 다양한 타입의 시각화를 디스플레이 상에 구현합니다. 사진 구성의 경우, 위의 화면은 시간 도메인 트랜드 플롯 이고, 아래 부분은 데이터의 통계를 디스플레이하고 있다.
[수치 값 + 주파수 + 아날로그 미터]
DM7560 은 다양한 타입의 시각화를 디스플레이 상에 구현합니다. 사진 구성의 경우, 위의 화면은 시간 도메인 트랜드 플롯 이고, 아래 부분은 데이터의 통계를 디스플레이하고 있다.
고속 데이터 로깅
최대 30 k S/s 데이터 로깅 레이트
벌크 모드에서는 데이터를 내부 메모리에 로깅 할 수 있으며, 최대 30K S/s 의 속도로 로깅이 가능하다. 메모리에 로깅된 데이터는 USB 미디어에 복사도 가능하며, PC에서 분석이 가능하다.
DM7560을 30k S/s 로 설정하면, 사용자로 하여금 10ms 의 펄스폭, 2Vpp 로 보는 것을 가능하게 해준다.
대용량 내부 메모리
내부 메모리는 100k points까지 장시간, 고해상도의 데이터 로깅을 높은 샘플링으로 가능하게 해줍니다.
연속 측정의 경우, 1 S/s 의 속도로 최대 27시간 이상 가능합니다.
샘플레이트별 로깅 시간
| 샘플링 레이트 (S/s) | 1 | 1k | 30k |
|---|---|---|---|
| 로깅 시간 (h:m:s) | 27:46:40 | 0:01:40 | 0:00:03 |
트리거 데이터 로깅
LEVEL, LIMIT, External Trigger 등 측정된 트리거 이벤트로 로깅을 정지할 수 있습니다. 사용자는 이벤트가 발생한 이후, 저장될 데이터의 양을 지정할 수 있습니다.
[신호 LEVEL 이벤트로 로깅을 정지 할 수 있다.
PC기반 분석
사용자는 데이터 상세 분석을 위해 PC로 데이터를 전송할 수 있습니다.
DM7560 에서의 오프라인 데이터 분석
Yield rate 측정
Upper 와 Lower 리미트 값을 설정하는 것으로 사용자는 데이터 수, 비율, yield data 등을 조정할 수 있습니다.
Time trend 분석
트랜드 차트에서 선택한 시간 레인지에 대한 통계 데이터 계산이 가능합니다.
In-depth 분석
사용자는 쉽게 Zoom 기능을 통해 확대된 부분의 트랜드 차트 및 히스토그램 영역을 확인할 수 있습니다.
Judgment (GO/NO-GO) 결과 분석
히스토그램과 트랜드 차트는 LIMIT 판정 결과를 보여줄 수 있습니다. 캡쳐된 NO-GO 결과 수는 히스토그램에 표시 됩니다. 또한, 캡쳐될 때에도, 트랜드 차트에 표시 됩니다.
글꼴 크기
원거리에서도 확인이 가능할 만큼 큰 폰트로 변경이 가능합니다.
PLC로 설정 제어
DM7560은 최대 10개 까지의 설정을 저장/불러오기 를 할 수 있습니다. 이는 옵션 통신인 RS-232를 통해 제어 가능하여 PLC로 부터도 제어할 수 있습니다.
LIMIT 판정에 따른 신호 출력
LIMIT 판정 결과로 DIO 터미날 (옵션) 로 부터 신호를 출력 할 수 있습니다.
SCPI-compliant 원격 제어
USB 인터페이스가 기본 탑재되고, 이더넷 RS-232 및 GP-IB (택일)를 추가 할 수 있습니다.
사용자로 하여금 산업 표준의 SCPI 커맨드를 이용하여 프로그래밍 할 수 있도록 지원합니다.
전면부
후면부
| 모델 | 설명 |
|---|---|
| DM7560 | 벤치 타입 정밀 디지털 멀티메터 |
| 이름 | 설명 | 다운사이트 |
|---|---|---|
| USB Driver | USB Driver for DM7560 - 1.0 | https://y-link.yokogawa.com/ |
