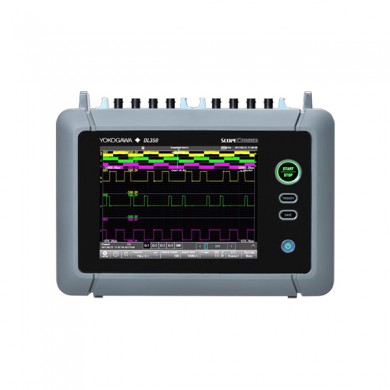

스코프코더 DL350

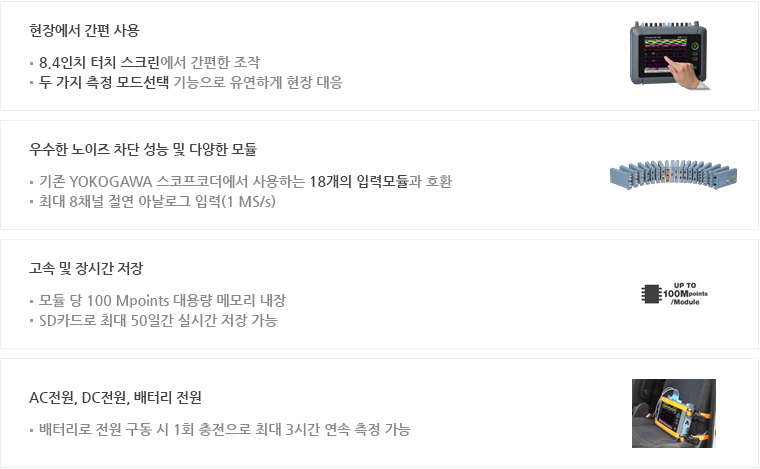

4가지 주요 특징
세부기능
우수한 휴대성
2개의 슬롯에 입력 모듈 2개를 장착할 수 있는 소형 본체입니다. 최대 8채널까지 절연 입력이 가능합니다.
다양한 입력 모듈
DL350은 DL850E와 동일한 18개의 입력 모듈을 사용할 수 있습니다*1. 100 MS/s, 12-bit, 1 kV 절연, 온도 센서, 스트레인 게이지, 가속도, 자동차용 시리얼 버스*2 등.대용량 메모리 & SD카드 기록
1모듈 당 100M포인트의 대용량 고속메모리가 있어 100MS/s모듈과 함께 사용하면 빠른 신호도 놓치지 않고 측정할 수 있습니다. 또한 SD카드로도 1us ~ 200ms까지 바로 저장 가능합니다.
다양한 트리거
측정파형의 입력 값을 이용하는 심플 트리거 외에 주기나 펄스폭, 채널 간 조건으로도 트리거 조건을 설정할 수 있습니다. 예를 들어 Wave Window트리거에서는 상용 전원파형, 순간정정, 순간전압강하, 서지와 같은 전원 품질 저하 현상을 검출 할 수 있습니다.
CAN bus, LIN bus and SENT monitoring
DL350에 /VE 옵션을 추가하면 CAN, LIN버스 및 SENT신호로부터 측정한 데이터를 디코딩한 후 디코딩 데이터를 화면에 파형으로 보여줍니다. 엔진의 온도, 차량의 속도, 엑셀이나 브레이크의 상태등의 통신데이터를 파형데이터로 확인할 수 있습니다. 센서 평가시 실제 센서의 측정 데이터와 통신데이터를 비교할 수 있습니다.
레코더 모드와 스코프 모드
환경이나 용도에 따라 레코더 모드와 스코프 모드 2가지 측정 모드를 선택할 수 있습니다.
[레코더 모드]
• 레코더와 같이 장시간 연속 파형측정시 적합한 측정 모드
[스코프 모드]
• 오실로스코프와 같이 고속 반복신호 파형 측정시 적합한 측정모드고조파해석기능, FFT기능,연산 기능
교류전압파형의 품질확인에 편리한 고조파해석 기능과 FFT기능이 있으며 연산기능을 이용해서 실시간으로 전원품질 확인이 가능합니다.
AC,DC,배터리의 3가지 구동 전원
AC전원 : 접지 단자가 있는 AC아답터를 이용해서 노이즈의 영향을 최소로 하면서 측정 가능합니다.
DC전원 : 자동차의 시가잭을 이용해서 10V~30V까지 사용가능합니다.
배터리 구동 : 내장 배터리로 최대 3시간 측정가능합니다. 배터리는 AC아답터로 충전 가능합니다.
내진동 규격 JIS D1601 준수
진동이나 충격이 많은 차량 혹은 현장에서 사용 가능하도록 일본 규격 JIS D1601을 따르고 있으며 본체를 합성 고무 재질로 감싸고 있어 충격을 흡수할 수 있습니다.
소프트웨어
DL350 Assistant software (Free software)
DL350 SD카드에 저장된 데이터 파일이나 설정 파일을 버튼 한 번 클릭으로 간단하게 백업할 수 있습니다. 설정 파일의 수정 및 전송도 가능하며 PC에서 스타트/스톱 할 수 있습니다.
Xwirepuller (Free software)
DUSB나 Ethernet 을 통해 DL350 제어 및 화면 모니터링이 가능합니다.
Xviewer LITE (Free software)
Xviewer (Advanced version, Pay software)
악세서리 및 모듈
외관
1. START/STOP key
2. TRIGGER key
3. SAVE key
4. Power switch
5. 8.4-inch touch screen
6. Input module slots (2 slots)
7. Logic input terminals
8. GPS* input terminal
9. EXT I/O
10. SD memory card slot
11. USB ports for
12. Ethernet
(100BASE-TX/10BASE-T)
13. USB port (PC)
14. Battery pack (/EB option)
