| Precision power analyzer WT5000

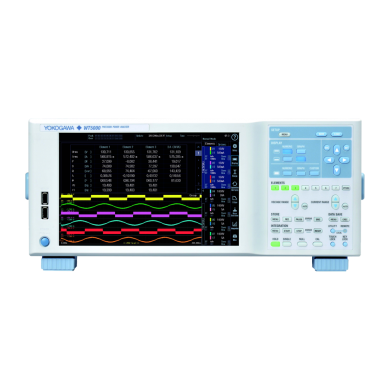

제품명 Precision power analyzer
모델명 WT5000
상세사양

•7채널 모듈타입 입력
•±0.03% 세계최고 전력측정 정확도
•AC: 0.01% of reading + 0.02%
•DC: 0.02% of reading + 0.05%

•전압: ~1000V, 전류: ~30A(direct)

•10MS/s, 18 bit 샘플레이트
•10.1 인치 대화면 터치스크린
•4모터 동시측정 지원

인터페이스 •Ethernet, USB, GPIB or RS232
브랜드 YOKOGAWA / Japan
판매가격 전화문의 : ☎031-750-0440
배송비 주문시 결제

상품 기본설명

Precision power analyzer WT5000

제품사양

최고의 신뢰성을 통해 미래를 설계하세요~!

  • 최고 보장 확도 *0.03% 로 정밀 측정이 가능합니다.
  • 10MS/s, 1MHz 대역폭, 18 bit 분해능이 요꼬가와 만의 독자적인 기술 isoPRO™ 파이버 옵틱 절연 기술로 구현되었습니다.
  • 본체 하나로 동시에 7개의 위상을 분석할 수 있으며, 1000 여개의 전력 파라미터를 실시간으로 보여줍니다.
  • 혁신적인 Symmetric Coaxial 션트 설계를 통해 정밀 전류 측정이 가능합니다.
  • *기본 전력 확도




상세

정밀함과 유연성을 갖춘 혁신적인 전력 분석기 ~ !

  • 모듈 방식의 7개의 입력 엘레먼트를 바탕으로 모듈 교체 및 구성이 매우 편리합니다.
  • 넓은 본체는 다수의 위상 측정에 알맞게 설계되었습니다.
  • 모터, 발전기를 최대 4개 까지 접속하여 스피드, 토크 입력** 분석이 가능합니다.
  • 동시 와이드 밴드와 고조파 전력 분석을 최첨단 필터링을 통해 고조파 손실에 대한 절연과 측정이 가능합니다.
  • **보조 입력으로 구성 가능




상세
상세

정밀함이 주는 편안함 ~ !!!

  • 고감도 10.1 인치 정전식 터치 스크린
  • 직관적인 인터페이스로 결선, 구성, 측정, 레코딩이 쉬워 졌습니다.
  • 안전을 최우선으로 고려한 모듈러 방식의 인터커넥트로 설계되어 졌습니다.




상세
상세

비교 불가한 정확도 ~ !!!

WT5000 은 세계 최고의 정확도, 기본 전력 확도 ± 0.03% 를 자랑합니다.
전압과 전류의 레인지는 1% ~ 130% 까지 보장하며, 저역률(피상 전력의 0.02%)의 영향을 최소화하여, 큰 위상 변이 및 주파수에서도 정확하게 측정합니다.

  • AC 전력 확도 : 0.01% of reading + 0.02% of range
  • DC 전력 확도 : 0.02% of reading + 0.05% of range
  • 10 MS/s 18 bit ADC




상세

강력한 다채널 측정 기능 !!!

최대 7개의 서로 다른 위상을 10 MS/s (18 bits)의 속도로 측정합니다.
고해상도의 10.1인치 WXGA 디스플레이는 최대 7개의 파형을 나누어 볼 수 있게 해줍니다.
또한, 최대 12 페이지에 해당하는 측정 파라미터를 보여주어, 모터 인버터의 효율 테스트, 신재생 에너지 개발, 펌프 트랙션, 전기차 개발 등 다양한 어플리케이션에 적용하여 사용할 수 있습니다.
측정한 데이터들은 백터 형식이나 시간에 따른 트랜드 파형으로도 디스플레이 가능합니다.

상세




상세

터치 스크린으로 직관적인 조작을 ~ !!!

터치 스크린이나 하드웨어 키패드를 이용하여 조작하는 WT5000은 끊김 없는 직관적인 경험을 여러분께 선사합니다. 결선, 접속, 구성 측정 등 이 모든 것이 이전 모델보다 쉬워 졌습니다.
10.1 인치 WXGA 터치스크린은 모터, 인버터 측정 등과 같이 높은 노이즈가 예상되는 환경에서도 뛰어난 노이즈 면역성을 가지고 있어 언제나 부드러운 조작감을 제공합니다.

상세




상세




상세

최첨단 필터를 탑재 ~ !!!

WT5000 에는 로우 패스 주파수 필터와 라인 필터에 추가하여 최첨단 필터들이 탑재 되었습니다.
가장 까다로운 파형도 정밀하게 분석 할 수 있도록 전례 없이 필터 제어가 가능하게 설계되었습니다.

  • 동기화 소스 필터 : 제로 크로싱에 동기화하는 대신에 사용자가 동기화 소스 신호의 특정 지점을 선택할 수 있습니다.
  • 강화된 주파수 필터 : 사용자가 다른 파라미터에 영향을 주지 않으면서 기본 주파수와 스위칭 주파를 동시에 측정할 수 있습니다.
  • 디지털 평행 경로 필터 : 고주파 안티 앨리어싱 필터가 지원되므로 일반 및 고조파 측정을 위한 두개의 개별 라인 필터가 광대역 및 고조파 측정에서 앨리어싱 없이 정확성을 보장합니다.
    사용자는 고조파 차수를 제한하여 저대역폭 측정에서 감쇠를 제거할 수 있습니다.




상세




상세

커스텀 트리거 기능 및 연산 기능 ~ !!!

어플리케이션에 따라 이벤트 트리거 및 사용자 정의 연산식을 입력하여 사용할 수 있습니다.
이벤트 트리거 기능을 통해 사용자는 특정 범위의 전력, 전류 또는 기타 매개 변수 범위에 속하는 값을 캡쳐 하도록 제한을 설정할 수 있습니다.
또한 사용자 정의 연산을 위해 최대 20개의 서로 다른 연산식을 설정하고 사용할 수 있습니다.
트리거 조건을 만족하는 데이터는 USB 메모리에 저장, 또는 인쇄 할 수 있습니다.

상세

전기 자동차 개발

상세

개요

전기 자동차의 총 충전량의 16 ~ 18%는 전기 구동 시스템 손실로 인해 소비됩니다. 따라서, 전기 및 하이브리드 자동차 제조업체는 정밀도와 효율성을 높이기 위해 모터 및 인버터 제어를 정확하게 평가해야 합니다.
또한, 스위칭 노이즈의 간섭없이 인버터 파형을 정확하게 분석하는 것이 모터 구동 회로를 평가하는 핵심 요소 입니다.

요구 사항

  • 베터리, 인버터, 모터를 위한 멀티 위상 측정
  • 토크, 회전 속도, 방향, 슬립, 각도 등과 같은 모터 특성 평가
  • 베터리 충방전 특성
  • 다양한 회전 속도의 인버터 신호 하모닉 분석




상세

WT5000이 주는 이익

높은 정확도, 다채널 전력 측정, 최대 4개의 모터 평가 및 고조파 비교 분석 기능을 갖춘 WT5000은 자동차 엔지니어가 변환 효율을 높이고 충전 시간을 단축하며, 주행거리를 향상기키는 데 도움을 줍니다.

다채널 측정에서도 보장되는 정확도

전압, 전류, 전력, 토크, 회전 속도, 각도 및 기계적 힘 까지 높은 정확도를 유지하며 동시 측정을 지원합니다.

베터리 충방전 특성 평가

순시 +, - 값의 적산이 베터리 충방전 특성 평가를 가능하게 합니다.

고조파 분석 및 비교

낮은 회전 속도에서도 500차수까지 고조파를 측정 할 수 있는 기능을 통해 WT5000은 외부 샘플링 클럭 없이도 고조파 분석을 지원합니다.

신재생 에너지 개발

낮은 회전 속도에서도 500차수까지 고조파를 측정 할 수 있는 기능을 통해 WT5000은 외부 샘플링 클럭 없이도 고조파 분석을 지원합니다.

상세

개요

광전지 모듈과 풍력 터빈에 의해 생성된 에너지는 파워 컨디셔너에 의해 DC → AC 로 변환됩니다.
이러한 변환에서 손실을 최소화하는것이 전체 에너지 시스템의 효율을 향상시키는데 매우 중요합니다.

요구 사항

  • 부스트 컨버터, 인버터 및 저장용 베터리의 다중 위상 측정
  • 순시 피크 값과 최대 전력에 대한 평가
  • 그리드 내에서의 전력 판매 와 구매
  • 베터리 충방전 특성
  • 발전기의 다양한 속도에 따른 인버터 신호의 하모닉 분석




상세

WT5000이 주는 이익

WT5000은 신재생 에너지 솔루션 개발에 종사하는 엔지니어로 하여금 충전, 방전, 저장 및 전반적인 효율에 대한 정확한 통찰력을 제공함으로서 변환 효율을 향상시킬 수 있도록 도와줍니다.

다채널 전력 측정

부스트 컨버터, 인버터 및 스토리지 베터리의 입력 및 출력을 동시에 측정하여 파워 컨디셔너 효율을 평가합니다.
최대 7개 입력 요소의 측정 기능을 갖춘 WT5000은 각 컨버터 전후의 전압, 전류, 전력 및 주파수(AC용) 및 컨버터 효율 및 충전 효율에 이상적입니다.

순시 피크 전력정

태양광 발전에서 MPPT( Maximum Power Point Traker ) 컨트롤러는 태양 전지 패널에서 얻은 에너지를 최대화하기 위해 전압을 변경합니다. WT5000 은 전압, 전류, 전력 뿐만 아니라 전압, 전류 및 전력 피크 값에 +, - 면을 각각 측정할 수 있습니다.

전력 판매 및 구매

The WT5000 은 유효 전력 적산을 포함한 전류 적산 (q), 피상 전력 적산 (WS), 무효 전력 적산 (WQ) 등을 전력 판매, 구매, 충전, 방전 등에 적용하여 활용할 수 있습니다.

하모닉 분석 및 비교

연전력이 흐르게 되면 전압 변동과 고조파는 전력 시스템 내에 흘러 들어갑니다. 고조파 측정 기능은 고조파 성분 측정을 통해 THD(Total Harmonic Distortion) 및 고조파 왜곡 계수를 연산하여 표시합니다.

인버터 모터 드라이브

상세

개요

최근 몇 년 동안 모터 드라이브 기술은 더욱 복잡해졌으며, 순수한 정현파 PWM 은 일반적이지 않게 되었고, 평균 전압이 기본 전압 파형과 크게 다른 경우가 더욱 빈번해 졌습니다.

요구 사항

  • 베터리, 인버터 및 모터의 다중 위상 측정
  • 모터 특성에 대한 토크, 회전 속도 및 방향, 슬립과 각도 평가
  • 다양한 회전 속도에 따른 인버터 신호의 하모닉 분석




WT5000이 주는 이익

고정밀, 다채널 전력 측정, 모터 평가 및 고조파 비교 기능을 갖춘 WT5000은 모터 및 드라이브 개발 엔지니어가 인버터/모터 드라이브 시스템의 전력 소비 및 변환 효율을 향상시키는데 도움을 줍니다.

넓은 범위에서도 보장되는 정확도

WT5000은 50/60Hz 에서 선택된 전압 및 전류 측정 범위의 1 ~ 130 % 사이에서 ±0.03% 의 기본 전력 확도를 보장합니다.

부스트 컨버터, 인버터 및 저장용 베터리의 입력, 출력의 동시 측정 또한 가능합니다.

인버터 모터 효율 측정

WT5000은 인버터 및 모터의 전력 변환 효율(최대 7 입력)을 연산하는 것 외에도 회전, 토크 센서의 아날로그 / 펄스 입력에서의 회전 속도, 토크, 출력(기계 출력)을 측정 할 수 있습니다.

고조파 분석 및 비교

낮은 회전 속도에서도 500 차수 까지 고조파를 측정할 수 있어, WT5000은 외부 샘플링 클럭없이도 고조파 분석을 할 수 있습니다.

자계 특성 테스트

상세

개요

변압기나 리엑터 개발에서 WT5000은 Epstein 프레임 시스템을 사용하여 자성 재료 특정을 평가하는데 사용할 수 있습니다.

요구 사항

  • 프라이머리 코일 전류 와 세컨더리 코일 전압에 대한 고정밀 측정
  • 저역률에 대한 고확도 측정
  • 자계 플럭스 밀도 B와 AC 자계 필드 H는 철손 측정의 주요 파라미터




WT5000이 주는 이익

WT5000은 높은 정확도를 가지고 측정 환경을 보장합니다:
0.01% of reading + 0.02% of range (50/60 Hz)

역률에 대한 영향이 매우 작습니다.
0.02% of S (0.5 A or more)
0.07% of S (200 mA or less)

전력 캘리브레이션

상세

개요

다수의 전력계를 사용하는 고객을 위해 WT5000은 WT300E 시리즈 및 WT500과 같은 전력 측정 장비의 주기적 사내 교정을 위한 기준 장비로 사용될 수 있습니다.

요구 사항

  • 전력 측정기는 충분한 전력 정확도가 필요합니다.
  • 역률은 조정 가능하며, 저역률의 정확도가 보장되어야 합니다.




WT5000이 주는 이익

WT5000은 높은 정확도를 가지고 측정 환경을 보장합니다:
0.01% of reading + 0.02% of range (50/60 Hz)

역률에 대한 영향이 매우 작습니다.
0.02% of S (0.5 A or more)
0.07% of S (200 mA or less)

스펙자료

이름설명파일 유형
Bulletin Bulletin WT5000-01EN(1)WT5000 카달로그PDF다운로드
IM WT5000-02EN(1.0)WT5000 사용자 매뉴얼PDF다운로드

소프트웨어 자료

이름설명
WtviewerE761941 WTviewerE Software (유상)y-Link
WtviewerEfreeWTviewerEfree Software (무상)y-Link







옵션 및 악세서리

악세사리

  • 상세

    760901 30A High Accuracy Element

    760901 30A 고확도 엘레먼트. 외부 센서 입력 포함.

  • 상세

    760902 5A High Accuracy Element

    760902 5A 고확도 엘레먼트. 외부 센서 입력 포함.

  • 상세

    758917 DMM Measurement Lead Set

    0.8m 길이의 적색, 검정색 테스트 리드선.
    758922 또는 758929 악어클립 어뎁터와 조합하여 사용

  • 상세

    758922 Small Alligator-Clip Adapter 300V

    정격 300 V. 758917 테스트 리드선에 사용.(쌍으로 판매)

  • 상세

    758929 Large Alligator Clip Adapter 1000V

    정격 1000V. 758917 테스트 리드선에 사용.(쌍으로 판매)

  • 상세

    758923 Spring Hold Safety Terminal Adapter Set

    쌍으로 판매 (spring-hold type).

  • 상세

    758931 Screw-Fastened Safety Voltage Terminal Adapter Set

    나서 고정 어뎁터. 쌍으로 판매. 1.5 mm Allen Wrench.

  • 상세

    758924 BNC to Banana Conversion Adapter

    BNC와 바나나 플러그 변환.

  • 상세

    366924 BNC to BNC 1m Cable

    BNC-BNC 1m. 2유닛의 동시 측정 접속용 또는 외부 트리거 신호 입력용.

  • 상세

    366925 BNC to BNC 2m Cable

    BNC-BNC 2m. 2유닛의 동시 측정 접속용 또는 외부 트리거 신호 입력용.

  • 상세

    B9284LK External Sensor Cable

    본체와 전류 센서의 외부 입력 접속용. 길이: 50cm

  • 상세

    B8213ZA Safety Current Terminal Adapter Set

    전류 입력용. 쌍으로 판매.

  • 상세

    761951 Safety Terminal Adapter Set

    나사 고정 타입의 30 A 엘레먼트용.
    검정 / 빨강 쌍으로 판매.

  • 상세

    761952 Safety Terminal Conversion Adapter Set

    Female-female 타입 어뎁터 5 A 엘레먼트.
    검정 / 빨강 쌍으로 판매.
