주요 특징

• Frequency Range: 9kHz ~ 3 GHz

• 0.025ppm Frequency Stability and 1ppm aging Rate

• Built-in Preamplifier, 50dB Attenuator, and Sequence Function

• RBW: 1Hz ~ 1MHz

• Sensitivity: -149dBm/Hz (@PreAmp on)

• Built-in AM/FM Demodulation & Analysis

• Built-in P1dB point, Harmonic, Channel Power, N-dB bandwidth, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, Noise Marker, Frequency Counter, Time Domain Power, Gated Sweep

• Built-in Spectrogram, Topographic and Dual-View Display Modes

• Remote Control Interface: LAN, USB, RS-232

• Options: Tracking Generator, GPIB Interface

Practical, Affordable and Never Careless

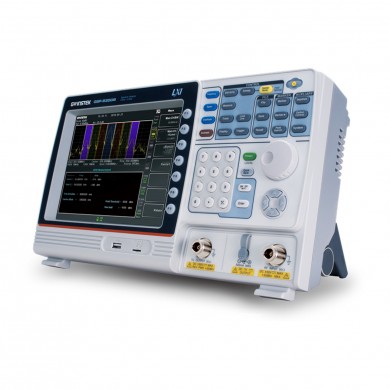

GSP-9300B is a 3GHz spectrum analyzer to meet basic RF measurement requirements. It provides the frequency stability of 0.025ppm; the aging rate of 1ppm/year; a built-in preamplifier; the base noise of -149dBm/Hz, and more than 20 measurement applications, including AM/FM modulation signal analysis, signal channel analysis, and CATV parameter test. While collocating with TG option, GSP-9300B can conduct frequency response or power linearity tests for components.

For monitoring signals, GSP-9300B provides Topographic display mode, which is capable of distinguishing continuous or random signals by using color temperature. Spectrogram mode provides a time axis on spectrum display that allows users to observe signal variations based upon the reference of time. Split window mode allows different parameter settings for each display window. Additionally, GSP-9300B also provides user-friendly user interfaces such as displaymode, help, multi-languages, and fast data logging, etc. Interfaces and software include USB/RS-232/LXI/MicroSD/GPIB (option)/DVI output and dedicated PC software IVI Driver.

GSP-9300B, with its unique features, including auto wake-Up, sequence function, and limit line testing, is specially designed to meet the requirements of production lines. The patent design of heat conduction allows GSP-9300B to substantially reduce the warm-up time so as to expedite production processes. Options include tracking generator, carrying bag, battery module, EMI antenna set and rack accessories. The compact design of GSP-9300B satisfies eitherfield testing or the integration of automatic testing systems.

To sum up, GSP-9300B is a stable, light and all-purpose test equipment, which is the most ideal choice for the educational market, production line, and general signal monitoring applications, etc. Most important, the pricing of GSP-9300B is beyond your imagination and it is the number one choice for users with budget considerations.

Frequency Stability: 0.025ppm

Wireless communications applications are nowadays ubiquitous. Signals in the limited spectrum are getting very crowded. Therefore, the demands of signal efficiency and frequency stability are higher and stricter. To meet high precision measurement requirements, GSP-9300B provides the frequency stability of 0.025ppm and the aging rate of 1ppm/year, which only appear in high-end T&M equipment.

Built-in Preamplifier

Engineers often face the challenge of measuring small RF signals during product development stage. GSP-9300B’s built-in preamplifier provides the base noise of -149dBm. When collocating with the built-in EMI filter and the dedicated EMI near field probe, GSP-9300B can conduct EMI tests and debugging.

More than 20 measurement applications

GSP-9300B provides rich signal processing functions, including AM/FM modulation signal analysis, signal channel analysis, and CATV parameter test, characteristic test on signal stability, and frequency response or power linearity tests for components to substantially bring up the measurement convenience. Most competitors in the same class only offer a few test functions, and the standard built-in functions of GSP-9300B are options for competitors.

제품 사양

주파수

주파수

범위

9kHz~3GHz

분해능

1Hz

주파수 기준

정확도

±(마지막 조정부터 지난 기간 x 에이징) + 온도안정도 + 공급 전압 안정도

에이징

최대 ±1ppm

마지막 조정 후 1년

온도 안정도

±0.025ppm

0~50℃

공급 전압 안정도

±0.02ppm

주파수 리드아웃 정확도

Start/Stop/Center/Marker

±(Marker 주파수 값 x 주파수 기준 정확도 + 10% x RBW + 주파수 분해능)

Trace 포인트

6~601 포인트

Marker 주파수카운터

분해능

1Hz, 10Hz, 100Hz, 1KHz

정확도

±(Marker 주파수 값 x 주파수기준 정확도 + 주파수 카운터 분해능)

RBW/Span≥0.02; Marker level to DNL > 30dB

주파수 Span

범위

0Hz (Zero Span), 100Hz~3GHz

분해능

1Hz

정확도

±주파수 분해능

RBW=Auto

위상 잡음

Carrier 신호에서 오프셋

fc=1GHz; RBW=1kHz, VBW=10Hz; Average≥40

10kHz

<-88dBc/Hz

Typical

100kHz

<-95dBc/Hz

Typical

1MHz

<-113dBc/Hz

Typical

RBW(분해능 대역폭) 필터

필터 대역폭

1Hz~1MHz (1-3-10 스텝 증가)

-3dB 대역폭

200Hz, 9kHz, 120kHz, 1MHz

-6dB 대역폭

정확도

±8%, RBW=1MHz; ±5%, RBW<1MHz

Nominal

형상 계수 (Shape Factor)

<4.5 : 1

일반 대역폭 비율 : -60dB:-3dB

VBW(비디오 대역폭) 필터

필터 대역폭

1Hz~1MHz (1-3-10 스텝 증가)

-3dB 대역폭

진폭

진폭 범위

측정 범위

100kHz~1MHz

DANL~18dBm

1MHz~10MHz

DANL~21dBm

10MHz~3GHz

DANL~30dBm

감쇠(Attenuator)

입력 감쇠 범위

0~50dB (1dB 스텝)

Auto 또는 Manual 설정

최대 안전 입력 레벨

평균 총 전력

≤+33dBm

Input attenuation(입력 감쇠)≥10dB

DC 전압

±50V

1dB 이득 압축

총 전력 @ 1st Mixer

>0dBm

Typical; fc≥50MHz; Preamp. off

총 전력 @ Preamp

>-22dBm

Typical; fc≥50MHz; Preamp. On

Mixer power level(dBm) = input power(dBm) – attenuation(dB)

DANL(Displayed Average NoiseLevel)

Preamp. off

0dB attenuation; RBW 10Hz; VBW 10Hz; Span500Hz; Reference level=-60dBm; Trace average ≥40

9kHz~100kHz

<-93dBm

Nominal

100kHz~1MHz

<-90dBm- 3 x (f/100kHz) dB

Nominal

1MHz~10MHz

<-122dBm

Nominal

10MHz~3.25GHz

<-116dBm

Nominal

Preamp. on

0dB attenuation; RBW 10Hz; VBW 10Hz; Span500Hz; Reference level=-60dBm; Trace average ≥40

100kHz~1MHz

<-108dBm - 3 x (f/100kHz) dB

Nominal

1MHz~10MHz

<-142dBm

Nominal

10MHz~3.25GHz

<-142dBm+ 3 x (f/1GHz) dB

Nominal

레벨 표시 범위

스케일

Log, Linear

단위

dBm, dBmV, dBμV, V, W

Marker 레벨 리드아웃

0.01dB

Log 스케일

Reference level의 0.01%

Linear스케일

레벨 디스플레이 모드

Trace, Topographic, Spectrogram

Single/Split Windows

Trace 개수

4

검출 모드

+ peak, - peak, Sample, Normal, RMS(not Vide)

각 TRACE 개별 설정 가능

Trace 기능

Clear & Write, Max/Min, Hold, View, Blank, Average

진폭 정확도

측정 지점

Center=160 MHz ; RBW 10 kHz; VBW 1 kHz; span100 kHz; log scale; 1 dB/div; peak detector; 23°C±1°C; Signal at ReferenceLevel

Preamp. off

±0.3dB

Reference level 0dBm, 10dB attenuation

Preamp. on

±0.4dB

Reference level -30dBm, 0dB attenuation

주파수 응답

Preamp. off

10dB attenuation, Reference 160MHz, 20~30℃

100kHz~2GHz

±0.5dB

2GHz~3GHz

±0.7dB

Preamp. On

0dB attenuation, Reference 160MHz, 20~30℃

1MHz~2GHz

±0.6dB

2GHz~3GHz

±0.8dB

감쇠 전환 불확실성 (Attenuation SwitchingUncertainty)

감쇠 설정

0~50dB (1dB 스텝)

불확실성 (Uncertainty)

±0.25dB

Reference : 160MHz, 10dB attenuation

RBW 필터 전환불확실성 (RBW Filter Switching Uncertainty)

1Hz~1MHz

±0.25dB

Reference : 10kHz RBW

레벨 측정 불확실성 (Level MeasurementUncertainty)

총 진폭 정확도

±1.5dB

20~30°C; frequency>1MHz; Signal input 0~-50dBm; Referencelevel 0~-50dBm; Input attenuation 10dB; RBW 1kHz; VBW 1kHz; After Cal; Preampoff

±0.5dB

Typical

스퓨리어스 응답(Spurious Response)

2nd Harmonic

+35dBm

Preamp. Off; Signal input -30dBm; 0dB attenuation

Intercept

+60dBm

Typical;10MHz<775mhz>< p=""><775mhz><>

Typical;775MHz<1.5ghz>< p=""><1.5ghz><>

Third-orderIntercept

>1dBm

Preamp. Off; Signal input -30dBm; 0dB attenuation

300MHz~3GHz

Input Related Spurious

<-60dBc

Input signal level -30dBm; 0dB attenuation; 20~30℃

Residual Response

<-90dBm

Input terminated; 0dB attenuation; Preamp off

(Inherent)

Sweep

Sweep 시간

범위

204μs~1000s

Span>0Hz

50μs~1000s

Span=0Hz;최소 분해능=10μs

Sweep 모드

Continuous; Single

Trigger 소스

Free run; Video; External

Trigger 슬로프

Positive edge/Negative edge

RF 전치 증폭기 (RF Pre-amplifier)

주파수 범위

1MHz~3GHz

이득

18dB

Nominal (기본 장착)

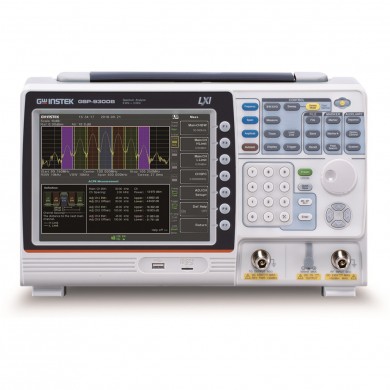

전면 패널 입력/출력

RF 입력

단자 유형

N타입(암)

Nominal

임피던스

50Ω

300kHz~3GHz;Input attenuation ≥10dB

VSWR

<1.6:1

옵션 용 전원 단자

단자 유형

SMB(수)

단락 회로 보호 기능

전압/전류

DC+7V/최대 500mA

USB HOST 포트

단자 유형

A 플러그

Full/High/Low 속도 지원

프로토콜

Ver 2.0

MICRO SD 소켓

프로토콜

SD 1.1

최대 32GB 용량

지원카드

MicroSD, Micro SDHC

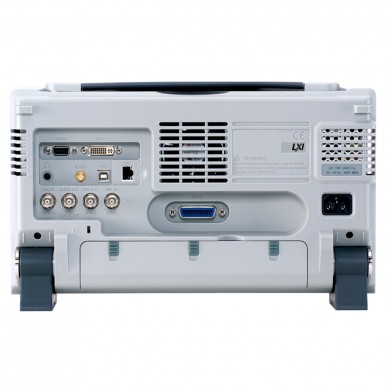

후면 패널 입력/출력

Reference 출력

단자 유형

BNC(암)

Nominal

출력주파수

10MHz

출력진폭

3.3VCMOS

출력임피던스

50Ω

Reference 입력

단자 유형

BNC(암)

입력기준 주파수

10MHz

입력진폭

-5dBm~+10dBm

주파수잠금 범위

입력 기준주파수의 ±5ppm 이내

Alarm 출력

단자 유형

BNC(암)

오픈-콜렉터

Trigger/Gated Sweep 입력

단자 유형

BNC(암)

입력진폭

3.3VCMOS

전환방식

기능에 의해자동 선택

LAN TCP/IP 인터페이스

단자 유형

RJ-45

베이스

10Base-T;100Base-Tx; Auto-MDIX

USB Device 포트

단자 유형

B 플러그

원격 제어 용; USB TMC 지원

프로토콜

Ver 2.0

Full/High/Low속도 지원

IF 출력

단자 유형

SMA(암)

Nominal

임피던스

50Ω

Nominal

IF주파수

886MHz

10dBattenuation; RF input 0dBm @ 1GHz

출력레벨

-25dBm

이어폰 출력

단자 유형

3.5mm 스테레오 잭; 모노 동작

비디오 출력

단자 유형

DVI-I, 싱글 링크; VGA 또는 HDMI 규격 호환, 800 x 600 해상도

RS-232C 인터페이스

단자 유형

D서브 9핀(암)

Tx, Rx, RTS, CTS

GPIB 인터페이스 (옵션)

단자 유형

IEEE-488 버스 단자

배터리 팩 (옵션)

구성

6셀, 리튬-이온 충전 배터리, 3S2P

UN38.3 인증

전압

DC10.8V

용량

5200mAh/56Wh

기타

디스플레이

8.4인치 TFT LCD

SVGA 해상도, 800x600

내부 데이터 메모리

16MB

Nominal

예열 시간

30분 이내

AC 입력 전원

AC 100V~240V, 50/60Hz

자동 범위 선택

소모 전력

<65W

치수 및 무게

350(W) x 210(H) x 100(D) mm, 약 4.5kg

모든 옵션 포함 (본체+TG+GPIB+배터리)

트랙킹 제너레이터 (옵션)

주파수 범위

100kHz~3GHz

50Ω Nominal

출력 전력

-50dBm~0dBm(0.5dB 스텝)

300kHz~3GHz,source attenuation ≥12dB

단자 유형

N타입(암)

출력VSWR

<1.6:1

사양 만족 조건 : 30분 이상 예열 후/+20℃~+30℃

기본 액세서리

CD(퀵 스타트 가이드, 사용 설명서, 프로그래밍설명서, SpectrumShot 소프트웨어, IVI 드라이버)x 1, 전원 코드 x 1

옵션

옵션01

트랙킹 제너레이터

옵션02

배터리 팩

옵션03

GPIB 인터페이스
