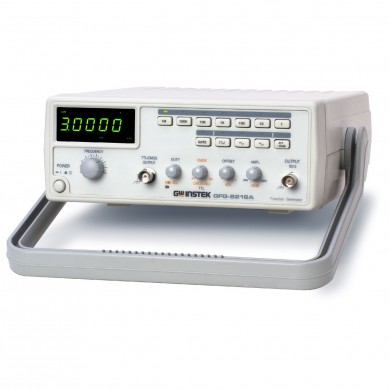

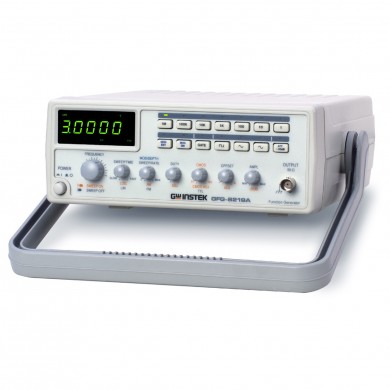

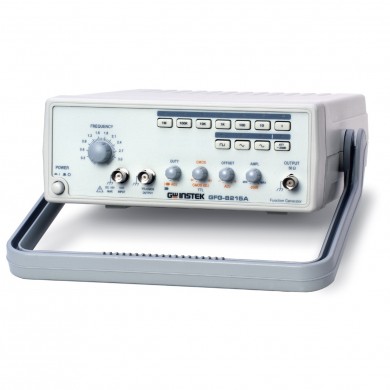

아날로그 함수발생기 GFG-8200A
주요 특징 • Frequency Range: 0.3Hz ~ 3MHz (GFG-8215A/8216A/8217A/8219A) • Frequency Range: 0.5Hz ~ 5MHz (GFG-8250A/8255A) • Waveforms: Sine, Triangle, Square,Ramp, TTL and CMOS Output • External Voltage Controlled Frequency (VCF) Function • Two-Steps (-20dBx2) and Variable Attenuator • Built-In 6 Digits Counter with INT/EXT Function up to 150MHz(Except GFG-8215A) I• NT/EXT AM/FM Modulation (GFG-8219A/8255A) • GCV Output for Synchronization (GFG-8219A/8255A) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
The GFG-8200A product family offers a complete solution in generating signals at the 3MHz/5MHz ranges. All models are embedded with standard functions such as TTL/CMOS/Ramp output, External Voltage Controlled Frequency (VCF), and built-in 6-digit counter (except for GFG-8215A).
Further versatility of Logarithmic and Linear sweep is added into GFG-8255A/8219A/8217A, while GCV output feature and AM/FM modulation are available in GFG-8255A/8219A. All these integrated functions and user-friendly operations of the GFG-8200A series are made to accommodate the applications in audio response testing, vibration testing, servo system evaluation, ultra sound application, etc.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
제품 사양 | ||||
GFG-8215A/8216A/8219A | GFG-8250A/8255A | |||
파형 | ||||
기본 파형 | Sine, Square, Triangle, Ramp | |||
주파수 특성 | ||||
주파수 범위 | 0.3Hz~3MHz | 7개 범위 | 0.5Hz~5MHz | 7개 범위 |
범위 정확도 | ±5%+1Hz @ 3positions;GFG-8215A 모델만 해당 | |||
출력 특성 | ||||
진폭 | >10Vpp | 50Ω 부하 | >10Vpp | 50Ω 부하 |
감쇠 | -20dB±1dB x 2 | -20dB±1dB x 2 | ||
DC 오프셋 | <-5V~>5V | 50Ω 부하 | <-5V~>5V | 50Ω 부하 |
정현파(SineWave) 특성 | ||||
왜곡 | ≤1% | 0.3Hz~200kHz | ≤1% | 0.5Hz~100kHz |
THD | ≤-35dB | 최대 레벨~1/10 레벨 | ≤-30d | 최대 레벨~1/10 레벨 |
평탄도 | <0.3dB | 0.3Hz~300kHz | ≤0.3dB | <500kHz |
<0.5dB | 300kHz~3MHz | ≤1dB | <5MHz | |
구형파(SquareWave) 특성 | ||||
대칭도 | ±2% | 0.3Hz~100kHz | ±2% | 1Hz~100kHz |
상승/하강 시간 | ≤100ns | 최대 출력, 50Ω 부하 | ≤50ns | 최대 출력, 50Ω 부하 |
듀티 비율 | 20%~80% | ≤1MHz (연속 가변) | 20%~80% | ≤1MHz (연속 가변) |
삼각파(TriangleWave) 특성 | ||||
선형성 | ≥98% | 0.3Hz~100kHz | ≥98% | 0.5Hz~100kHz |
≥95% | 100kHz~3MHz | ≥95% | 100kHz~5MHz | |
CMOS 출력 | ||||
레벨 | 4Vpp±1Vpp~14.5Vpp±0.5Vpp 조정가능 | 4Vpp±1Vpp~14.5Vpp±0.5Vpp 조정가능 | ||
상승/하강 시간 | ≤120ns | ≤120ns | ||
TTL 출력 | ||||
레벨 | ≥3Vpp | ≥3Vpp | ||
팬-아웃 | 20 TTL 부하 | 20 TTL 부하 | ||
상승/하강 시간 | ≤25ns | ≤25ns | ||
VCF (Voltage ControlledFrequency) | ||||
입력 전압 | 0V~10V±1V | 100:01:00 | 0V~10V±1V | 100:01:00 |
입력 임피던스 | 10kΩ±10% | 10kΩ±10% | ||
GCV (Generator ControlledVoltage) (GFG-8219A/8255A) | ||||
출력 전압 | 0V~2V 내에서 전압 설정 | 0V~2V 내에서 전압 설정 | ||
Sweep (GFG-8219A/8255A) | ||||
선택 | 스위치 선택 | 스위치 선택 | ||
Sweep 속도 | 최대 100 : 1 | 최대 100 : 1 | ||
Sweep 시간 | 0.5s~30s | 0.5s~30s | ||
Sweep 모드 | LIN/LOG | LIN/LOG | ||
AM 변조 (GFG-8219A/8255A) | ||||
깊이 | 0~100% | 0~100% | ||
변조 주파수 | 400Hz | INT | 400Hz | INT |
DC~1MHz | EXT | DC~1MHz | EXT | |
반송 파형 대역폭 | 100Hz~3MHz | -3dB | 100Hz~5MHz | -3dB |
EXT 감도 | ≤10Vpp | 100% 변조 | ≤10Vpp | 100% 변조 |
FM 변조 (GFG-8219A/8255A) | ||||
편차 | 0~±5% | 0~±5% | ||
변조 주파수 | 400Hz | INT | 400Hz | INT |
DC~20kHz | EXT | DC~20kHz | EXT | |
EXT 감도 | ≤10Vpp | 100% 변조 | ≤10Vpp | 100% 변조 |
주파수 카운터 (GFG-8216A/8219A/8250A/8255A) | ||||
INT/EXT | 스위치 선택 | 스위치 선택 | ||
범위 | 0.3Hz~3MHz | 5Hz~150MHz EXT | 0.5Hz~5MHz | 5Hz~150MHz EXT |
정확도 | 타임 베이스 정확도 ±1카운트 | 타임 베이스 정확도 ±1카운트 | ||
타임 베이스 | ±10ppm | 23˚±5℃; 30분 예열 후 | ±10ppm | 23˚±5℃; 30분 예열 후 |
분해능 | 100nHz | for 1Hz | 100nHz | for 1Hz |
1Hz | for100MHz | 1Hz | for100MHz | |
입력 임피던스 | 1MΩ // 150pF | 1MΩ // 150pF | ||
감도 | ≤35mVrms | 5Hz~100MHz | ≤35mVrms | 5Hz~100MHz |
≤45mVrms | 100MHz~150MHz | ≤45mVrms | 100MHz~150MHz | |
기타 | ||||
디스플레이 | 6디지트 LED | GFG-8215A 제외 | 6디지트 LED 디스플레이 | |
AC 입력 전원 | AC 115V, 230V±15%, 50/60Hz | AC 115V, 230V±15%, 50/60Hz | ||
치수 | 251(W) x 91(H) x 291(D) mm | 251(W) x 91(H) x 291(D) mm | ||
무게 | 약 2.0kg | GFG-8215A | 약 2.3kg | GFG-8250A |
약 2.1kg | GFG-8216A | 약 2.4kg | GFG-8255A | |
약 2.2kg | GFG-8219A |
|
| |
기본 액세서리 | |
사용 설명서 x 1, 테스트 리드 : GTL-101 x 2; GTL-101 x 1(GFG-8215A) |
옵션 액세서리 | ||
GTL-110 | BNC 케이블, BNC(P/M)-BNC(P/M), 1000mm | 17,000원 |
상기 가격은 부가세 별도 가격입니다. | ||
주문 정보 | ||
GFG-8255A | 5MHz, 1CH, 함수 발생기 (주파수카운터, SWEEP, AM/FM) | 견적요청 |
GFG-8250A | 5MHz, 1CH, 함수 발생기 | 견적요청 |
GFG-8219A | 3MHz, 1CH, 함수 발생기 (주파수카운터, SWEEP, AM/FM) | 견적요청 |
GFG-8216A | 3MHz, 1CH, 함수 발생기 (주파수카운터) | 견적요청 |
GFG-8215A | 3MHz, 1CH, 함수 발생기 | 견적요청 |
