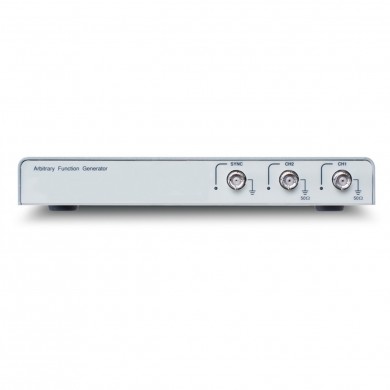

PC 제어 임의파형 발생기 AFG-200/100
주요 특징 • Frequency range: 1uHz~25MHz • 1uHz frequency resolution • Built-in 120 MSa/s, 10 bit resolution and arbitrary waveform editing function with 4k point memory • Dual channel models support coupling, tracking, and phase functions • Square waveform can adjust the duty cycle from 1% to 99%. • Support various arbitrary waveform editing methods. • Built-in AM/FM/PM/FSK/SUM(AFG-225/225P) modulation, sweep and burst functions • USB interface signal control • AFG-125P/225P provide three DC power selections | |
GW Instek launches the brand new AFG-100/200 series 25MHz USB modular arbitrary function generator with four models for selections. The AFG-100/200 series arbitrary function generator with many unique features such as light weight, handy, and USB interface compatible is an ideal choice for the applications at the general laboratories in applying stand-alone operation or collocation with the GDS-2000A series digital oscilloscope.
| |

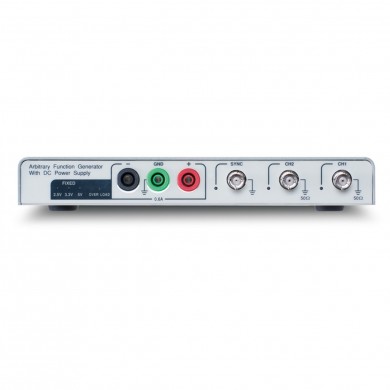

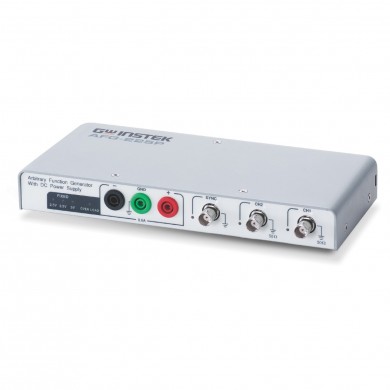

AFG-225P Front Panel |
AFG-225P Rear Panel |
The main features of the AFG-100/200 series are output amplitude of 2.5Vpp (connecting with a load of 50 ohms), frequency range reaching 25MHz, frequency resolution of 1uHz, and built-in sine waveform, square waveform, triangle waveform, and noise signal. Square waveform can adjust the duty cycle from 1% to 99% and it can be utilized as pulse signal. Users, via the GDS-2000A FG APP, can select from the 66 built-in function waveforms to conduct arbitrarywaveform editing.The AFG-100/200 series, with functions of AM/FM/PM/FSK/SUM modulation, frequency sweep, burst and coupling, is suitable for various communications applications. The AFG-100/200 series collocates with the FG APP of GDS-2000A digital oscilloscope through USB interface. While conducting stand-alone operation, the AFG-100/200 series utilizes USB interface, which allows users to quickly set up their required tests by the simple connection feature. AWES (arbitrary waveform editing software) PC software is provided to enter settings speedily and easily for measurement. Users can select required waveforms from arbitrarywaveformeditor.
1. Stand-alone operation with PC software
2. Collocation with the GDS-2000A series DSO operation

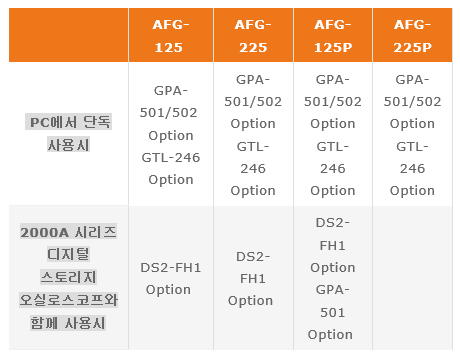

**주의: AFG-125P 또는 AFG-225P제품은 PC에서 단독 사용시 외부 아답터 전원(GPA-501/502 option)이 필수입니다. (아래 표 참조) | |
제품 사양 | |||
| AFG-125/AFG-125P | AFG-225/AFG-225P | |
채널/파형 | |||
채널 | 1CH | 2CH | |
기본 파형 | Sine, Square, Ramp, Pulse, Noise, ARB | ||
임의파형 | |||
샘플링 속도 | 120MSa/s | ||
반복 속도 | 60MHz | ||
파형 길이 | 4k 포인트 | ||
진폭 분해능 | 10 비트 | ||
메모리 | 4k 포인트 | ||
주파수 특성 | |||
범위 | Sine | 1μHz~25MHz | |
Square | 1μHz~25MHz | ||
Ramp | 1μHz~1MHz | ||
분해능 | 1μHz | ||
정확도 | 안정도 | ±20ppm | |
에이징 | ±1ppm/year | ||
허용오차 | ≤1mHz | ||
출력 특성 | |||
진폭 | 범위 | GPA-501 어댑터 사용 : | 50Ω 부하 |
1mVpp~2.5Vpp | 개방 회로(High Z) | ||
2mVpp~5Vpp | 50Ω 부하 | ||
USB 전원 사용 : | 개방 회로(High Z) | ||
1mVpp~2Vpp |
| ||
2mVpp~4Vpp |
| ||
정확도 | ±(설정값 2%) ±1mVpp | 1kHz | |
분해능 | 1mV 또는 3디지트 | ||
평탄도 | ±1% (0.1dB) | ≤100kHz | |
±3% (0.3dB) | ≤5MHz | ||
±5% (0.4dB) | ≤12MHz | ||
±10% (0.9dB) | ≤25MHz | ||
| *Sinewave relative to 1kHz | ||
단위 | Vpp, Vrms, dBm | ||
오프셋 | 범위 | GPA-501 어댑터 사용 : | 50Ω 부하 |
±1.25Vpk ac+dc | 개방회로(High Z) | ||
±2.5Vpk ac+dc | 50Ω 부하 | ||
USB 전원 사용 : | 개방회로(High Z) | ||
±1Vpk ac+dc |
| ||
±2Vpk ac+dc |
| ||
정확도 | (설정값 2%)+10mV+(진폭 0.5%) | ||
파형 출력 | 임피던스 | 50Ω | 출력 상태 |
>10MΩ | 출력 차단 | ||
보호 | 단락 회로 보호; 과부하 릴레이가 자동으로 MAIN 출력을 차단 | ||
정현파(SineWave) 특성 | |||
고조파(Harmonic) | -50dBc | DC~1MHz, 진폭>1Vpp | |
왜곡 | -35dBc | 1MHz~5MHz,진폭>1Vpp | |
-30dBc | 5MHz~25MHz,진폭>1Vpp | ||
구형파(SquareWave) 특성 | |||
상승/하강시간 | ≤10ns | 최대 출력, 50Ω 부하 | |
오버슈트 | <2% | ||
비대칭도 | (주기 1%)+5ns | ||
듀티 비율 | 1.0%~99.0% | ≤100kHz | |
10%~90% | ≤1MHz | ||
50.00% | ≤25MHz | ||
램프(Ramp) 특성 | |||
선형성 | <(피크 출력의 0.1%) | ||
대칭 비율 | 0%~100%, 분해능 0.1% | ||
펄스(Pulse)특성 | |||
주기 | 40ns~2000s | ||
펄스 폭 | 20ns~1999.9s | ||
오버슈트 | <2% | ||
정확도 | 0.1%+20ns | ||
지터 | 20ppm+10ns | ||
AM 변조 | |||
반송 파형 | Sine, Square, Ramp, Pulse, ARB | ||
변조 파형 | Sine, Square, Triangle, Up Ramp, Down Ramp | ||
변조 주파수 | 2mHz~20kHz | ||
깊이 | 0.0%~120.0% | ||
신호원 | INT | ||
FM 변조 | |||
반송 파형 | Sine, Square, Ramp | ||
변조 파형 | Sine, Square, Triangle, Up Ramp, Down Ramp | ||
변조 주파수 | 2mHz~20kHz | ||
피크 편차 | DC~최대 주파수 | ||
신호원 | INT | ||
PM 변조 | |||
반송 파형 | Sine, Square, Ramp | ||
변조 파형 | Sine, Square, Triangle, Up Ramp, Down Ramp | ||
변조 주파수 | 2mHz~20kHz | ||
위상 편차 | 0˚~360˚ | ||
신호원 | INT | ||
FSK 변조 | |||
반송 파형 | Sine, Square, Ramp, Pulse | ||
변조 파형 | Square, 50% 듀티 | ||
변조 주파수 | 2mHz~100kHz | ||
주파수 편차 | 1μHz~최대 주파수 | ||
신호원 | INT | ||
SUM 변조 | |||
반송 파형 | Sine, Square, Ramp, Pulse, Noise | ||
변조 파형 | Sine, Square, Triangle, Up Ramp, Down Ramp | ||
변조 주파수 | 2mHz~20kHz | ||
SUM 깊이 | 0%~100.0% | ||
신호원 | INT | ||
Sweep | |||
파형 | Sinew, Square, Ramp | ||
유형 | LIN/LOG | ||
Start/Stop 주파수 | 1μHz~최대 주파수 | ||
Sweep 시간 | 1ms~500s | ||
신호원 | INT/Manual | ||
Burst | |||
파형 | Sinew, Square, Ramp, ARB | ||
주파수 | Sine/Square : 1μHz~15MHz, Ramp : 1μHz~1MHz | ||
Burst 카운트 | 1~65,535 Cycles, Infinite | ||
Start/Stop 위상 | -360˚~+360˚ | ||
내부 주기 | 1ms~500s | ||
Gate 신호원 | EXT TRIGGER | ||
Trigger 신호원 | Single, EXT 또는 INT Rate | ||
N-Cycle, Infinite | 0s~655,350ns | ||
SYNC 출력 | |||
유형 | SYNC, Sweep Marker, Burst Marker 또는 ARB Marker | ||
레벨 | TTL 호환 @ 50Ω | ||
배치 | CH1 또는 CH2 | ||
극성 | Normal, Invert | ||
팬-아웃 | ≥4 TTL 부하 | ||
임피던스 | 50Ω typ. | ||
CH1/CH2 연동기능 | |||
위상 | -180˚~+180˚ (Square/Pulse 파형은변경되지 않음, 위상은 0˚), 위상 동기 | ||
트랙킹 | CH2=CH1 | CH1=CH2 | |
커플링 | 주파수(비율/차이), 진폭, DC오프셋 | ||
DC 출력 | |||
AFG-125P/225P | 출력 전압 : 2.5V/3.3V/5V±5%, | ||
출력 전류 : 0.6A | |||
기타 | |||
저장/호출 | 10세트 설정 메모리 | ||
인터페이스 | USB(Device) | ||
소모 전력 | 최대 10W | ||
치수 및 무게 | 215(W) x 35(H) x 107(D) mm, 약1kg | ||
기본 액세서리 | |
퀵 스타트 가이드 x 1, 사용 설명서 CD x 1 | |
GTL-101 | BNC-악어클립 테스트 리드 x 1 (AFG-125/AFG-125P) |
GTL-101 | BNC-악어클립 테스트 리드 x 2 (AFG-225/AFG-125P) |
GTL-105A | 테스트 리드 x 1 (AFG-125P/AFG-225P) |
옵션 액세서리 | ||
DS2-FH1 | GDS-2000A 모듈 확장 베이 & USB A-A/B 타입 케이블 | 67,000원 |
GPA-501 | 전원 어댑터 | 35,000원 |
GPA-502 | 범용 전원 어댑터 | 40,000원 |
GTL-246 | USB 케이블, USB 2.0, A-B 타입, 4P | 14,000원 |
GTL-201A | 그라운드 리드 | 11,000원 |
상기 가격은 부가세 별도 가격입니다. | ||
주문 정보 | ||
AFG-125 | 25MHz, 1CH, USB 모듈 임의파형 발생기 | 견적요청 |
AFG-125P | 25MHz, 1CH, USB 모듈 임의파형 발생기 + DC 전원공급기 | 견적요청 |
AFG-225 | 25MHz, 2CH, USB 모듈 임의파형 발생기 | 견적요청 |
AFG-225P | 25MHz, 2CH, USB 모듈 임의파형 발생기 + DC 전원공급기 | 견적요청 |
