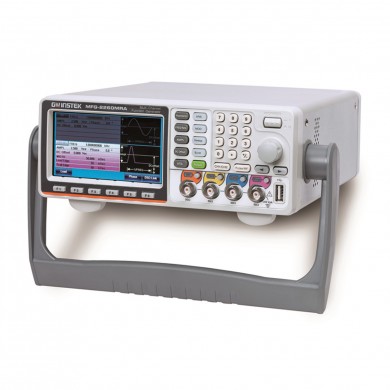

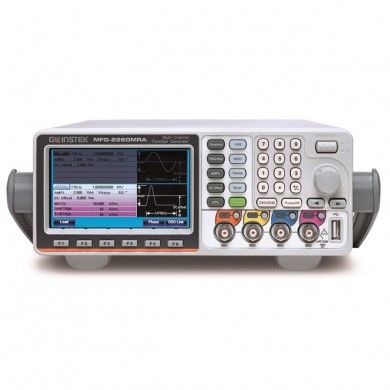

| 임의파형 발생기 MFG-2000



제품명 임의파형 발생기
모델명 MFG-2000
상세사양 •임의파형 발생기, MFG-2000
•출력 채널 : 1CH~5CH
•주파수 대역 : 1uHz~10/20/30/60/160/320MHz
•샘플링 속도 : 200MSa/s
•수직 분해능 : 14비트
•메모리 길이 : 16kpts
브랜드 GWINSTEK
판매가격 전화문의 : ☎031-750-0440
배송비 주문시 결제

상품 기본설명

임의파형 발생기 MFG-2000

제품사양



주요 특징

• Maximum Five Output Channels

• 2 Equivalent Performance Arbitrary Channels Frequency : 1 Hz~10/20/30/60MHz

• RF Channel Frequency (FG/ARB/MOD) : 160/320MHz

• Pulse Generator Frequency : 25MHz

• Power Amplifier : Low Frequency, 100kHz, Output 20W

• True Point by Point Output Arbitrary Waveform Function : 200MSa/s,

• 100MHz Repetition Rate, 14-bit Resolution,16k Point Memory Depth

• Earth Ground Isolation Design Among I/O Terminals and Instrument Chassis

• Frequency Counter : 150MHz, 8 bits

• AM/FM/PM/ASK/FSK/PSK/SUM/PWM Modulation

• USB Host/USB Device/LAN (MFG-22XX only)

• 4.3 Inch TFT Color Display



Multi-channel signal outputs to satisfy your diversified signal requirements

GW Instek launches the brand new MFG-2000 series multi-channel function generator, including MFG-21XX entry-level models and MFG-22XX advanced models. The output channels of MFG-21XX models include one single-channel 10M/20M/30M/60MHz ARB generator ; one 25MHz pulse generator  ; one 160MHz or 320MHz RF signal generator (MFG-2160MF/MFG-2160MR) and one power amplifier (MFG-2120MA only);MFG-22XX models include one 30MHz/60MHz dual performance ARB generator; one 25MHzpulse generator ; one 160MHz or 320MHz RF signal generator (MFG-2260MFA/MFG-2260MRA) ; and one power amplifier (MFG-2260MFA/MFG-2260MRA only).



MFG-2000 series, which has up to 5 simultaneous output channels (MFG-2260MFA/MFG-2260MRA), including CH1 and CH2 equivalent performance dual channel arbitrary function generator with the maximum 60MHz for both channels; RF signal generator, a standard AFG, which produces the maximum 320MHz sine wave and various modulation RF signals; pulse generator, whose frequency reaches 25MHz; power amplifier, which is ideal for audio range. The above-mentioned fivedifferent functionality channels are separately or totally allocated on 10 models, which extend from the basic single-channel AFG with pulse generator models to five-channel models so as to satisfy various educational and industrial applications.



The AFG channel of the MFG-2000 series outputs sine, square, and triangle, etc. The series features true point-by-point output arbitrary waveform characteristics of 200 MHz sample rate, 100MHz waveform repetition rate, 14 bit resolution, and 16k point memory depth. Some models provide various modulation methods such as AM/FM/PM/FSK/PWM, Sweep, Burst, Trigger, 150MHz Frequency Counter. Synchronized dual channel models provide correlated functions, includingsynchronization, delay, sum, and coupling. RF signal generator, a complete AFG signal source (including ARB), features various modulations, Sweep, and digital modulations such as ASK and PSK and its sine wave frequency is up to 320MHz. A full-function pulse generator with 25 MHz is equipped to all models and its pulse width, rise edge time, fall edge time are adjustable that can be applied as trigger signals. Independent input/output power amplifier with 20W, 10dB, 5Hz-100kHz bandwidth, and distortion less than0.1% can be applied to the audio application.



Isolated Channel Design

The overall design of the MFG-2000 series is earth ground isolation among output/input terminals and instrument chassis that can only be found in high-level signal sources. The output channels can sustain maximum isolation voltage up to ±42Vpk (DC+ AC peak value) to earth ground that is ideal for floating circuit tests. Multi-unit outputs can be executed without factoring in grounding reference issue. There is no additional isolation requirementfor experiments such as “full-wave rectification” and “voltage doubler” which are easy and safe. An external power supply can bring up the DC bias voltage to ±42Vpk to meet the requirements of higher DC bias voltage such as automotive and educational applications.



Arbitrary Waveform Editing Software

The AFG of the MFG-2000 series collocating with AWES (Arbitrary Waveform Editing Software) allows users to easily and quickly edit arbitrary waveforms. DWR (Direct Waveform Reconstruction) allows users to collocate with GDS series digital oscilloscopes to retrieve waveforms and upload them to arbitrary generator to achieve direct waveform reconstruction. 66 built-in waveforms allow users to edit arbitrary waveforms and to output the whole segment or dividedsegments.



Satisfied various application

With the multi-functionality channels, the MFG-2000 series provides different industrial sectors with special dual channel waveforms, IQ modulation signals, low-frequency vibration simulation, automotive sensors, AM/FM broadcast signals, PWM motor or fan control signals, pulse synchronized signals, pulse noise, audio circuit or devices such as speaker tests. The series is ideal for various fields, including scientific research, education, research anddevelopment, production and quality control.



제품 사양

CH1

CH2

25MHz

RF 발생기

전력 증폭기

변조/Sweep/

(ARB 지원)

(ARB 지원)

펄스 발생기

(ARB 지원)

Burst/주파수 카운터

MFG-2110

● 10MHz

-

-

-

-

MFG-2120

● 20MHz

-

-

-

-

MFG-2120MA

● 20MHz

-

-

MFG-2130M

● 30MHz

-

-

-

MFG-2160MF

● 60MHz

-

●160MHz

-

MFG-2160MR

● 60MHz

-

●320MHz

-

MFG-2230M

● 30MHz

● 30MHz

-

-

MFG-2260M

● 60MHz

● 60MHz

-

-

MFG-2260MFA

● 60MHz

● 60MHz

●160MHz

MFG-2260MRA

● 60MHz

● 60MHz

●320MHz

CH1/CH2

ARB

샘플링 속도

200MSa/s

(임의파형)

반복 속도

100MHz

기능

파형 길이

16k 포인트

진폭 분해능

14 비트

메모리

10세트 (세트 당 16k 포인트)*1

사용자 정의 출력 섹션

2 포인트 ~ 16,384 포인트, 섹션 선택 가능

사용자 정의 출력 Marker 섹션

2 포인트 ~ 16,384 포인트, 섹션 선택 가능

출력 모드

1~1,048,575 cycles 또는Infinite 모드

주파수 특성

범위

Sine

60MHz (max)

Square

25MHz (max)

Triangle, Ramp

1MHz

분해능

1uHz

정확도 안정도

±20ppm

에이징

±1ppm/1year

허용오차

≤1uHz

출력 특성*2

진폭 범위

1mVpp~10Vpp

50Ω 부하

2mVpp~20Vpp

개방 회로

정확도

±(설정값 2%)±1mVpp

1kHz, 50Ω, DC 오프셋 없음

분해능

0.1mV 또는 4디지트

평탄도

±1%(0.1dB) ≤1MHz

정현파 1kHz, 50Ω 부하

±3%(0.3dB) ≤50MHz

±10%(0.9dB) ≤160MHz

±30%(3dB) ≤320MHz

단위

Vpp, Vrms, dBm

오프셋

범위

±5Vpk AC+DC

50Ω 부하

±10Vpk AC+DC

개방 회로

정확도

(설정값 1%)+5mV+(진폭 0.5%)

파형 출력

임피던스

50Ω

Typical, 고정

>10MΩ

출력 차단 상태

보호

단락 회로 보호; 과부하 릴레이가 자동으로 출력을차단

GND 절연

최대 42Vpk

SYNC 출력

범위

TTL 호환

>1kΩ

임피던스

50Ω

GND 절연

24Vpk max

정현파(Sine)

고조파(Harmonic) 왜곡

-60dBc

DC~200kHz, 진폭>0.1Vpp

특성*3

-55dBc

200kHz~1MHz, 진폭>0.1Vpp

-45dBc

1MHz~10MHz, 진폭>0.1Vpp

-30dBc

10MHz~320MHz, 진폭>0.1Vpp

THD

<0.1%

DC~100kHz, 진폭>1Vpp

구형파(Square) 특성

상승/하강 시간

<15ns

오버슈트

<5%

비대칭도

(주기 1%)+5ns

가변 듀티 비율

0.01%~99.99%

설정된 주파수 값에 의해 제한

지터(Jitter)

20ppm+500ps

램프(Ramp)

선형성

<(피크 출력 0.1%)

특성

변수 대칭

0%~100%

펄스(Pulse)

주파수

1uHz~25MHz

특성

펄스 폭

≥20ns

설정된 주파수 값에 의해 제한

가변 듀티 사이클

0.01%~99.99%

설정된 주파수 값에 의해 제한

오버슈트

<5%

지터(Jitter)

20ppm+500ps

펄스 발생기 채널

펄스(Pulse)

진폭

1mVpp~2.5Vpp

50Ω 부하

특성

2mVpp~5Vpp

개방 회로

오프셋

±1Vpk AC+DC

50Ω 부하

±2Vpk AC+DC

개방 회로

주파수

1uHz~25MHz

펄스 폭

20ns~999.9ks

설정된 주파수 값에 의해 제한

가변 듀티 비율

0.01%~99.99%

설정된 주파수 값에 의해 제한

선행/후행 에지 시간

10ns~20s (분해능 1ns)

설정된 주파수/펄스 폭 값에 의해 제한

오버슈트

<5%

지터(Jitter)

100ppm+500ps

RF 발생기 채널

파형

Sine, Square, Ramp, Pulse,Noise, ARB

진폭 (50Ω 부하)

1mVpp~2Vpp

MFG-2xxxMF

1mVpp~1Vpp

MFG-2xxxMR

오프셋

±1Vpk AC+DC

50Ω 부하

±2Vpk AC+DC

개방 회로

주파수

1uHz~160MHz

MFG-2xxxMF

1uHz~320MHz

MFG-2xxxMR

변조/Sweep

변조 유형

AM, FM, PM, FSK, PWM

상세 사양은 CH1 변조 사양과 동일

Sweep 유형

주파수

신호원

INT/EXT

INT는 AM, FM, PM, PWM 지원

PSK 변조

반송 파형

Sine, Square, Triangle,Ramp, Pulse

변조 파형

Square, 50% 듀티 비율

변조 주파수

2mHz~1MHz

위상 범위

0º~360.0º

신호원

INT/EXT

ASK 변조

반송 파형

Sine, Square, Triangle,Ramp, Pulse

변조 파형

Square, 50% 듀티 비율

변조 주파수

2mHz~1MHz

진폭 범위

0%~100.0%

신호원

INT/EXT

ARB

샘플링 속도

200MSa/s

(임의파형)

파형 길이

16k 포인트

기능

진폭 분해능

14 비트

사용자 정의 출력 섹션

2 포인트 ~16,384 포인트 (옵션)

지터(Jitter)

20ppm+5ns

전력 증폭기 채널

전력 증폭기

입력 임피던스

10kΩ

특성

입력 전압

최대 1.25Vp

동작 모드

정전압(Constant Voltage)

이득

20dB

출력 전력 (RL=8Ω)

20W (Square)

출력 전압

최대 12.5Vp

출력 전류

최대 1.6A

상승/하강 시간

<2.5us

총 전력 대역폭

DC~100kHz

오버슈트

5%

THD

<0.1%

20Hz~20kHz, 진폭>1Vpp

GND 절연

최대 42Vpk

고급 기능

AM 변조

반송 파형

Sine, Square, Triangle,Ramp, Pulse, ARB

변조 파형

Sine, Square, Triangle, UpRamp, Down Ramp

변조 주파수

2mHz~20kHz (INT)

DC~20kHz (EXT)

깊이

0%~120.0%

신호원

INT/EXT

FM 변조

반송 파형

Sine, Square, Triangle, Ramp

변조 파형

Sine, Square, Triangle, UpRamp, Down Ramp

변조 주파수

2mHz~20kHz (INT)

DC~20kHz (EXT)

피크 편차

DC~최대주파수

신호원

INT/EXT

PM 변조

반송 파형

Sine, Square, Triangle, Ramp

변조 파형

Sine, Square, Triangle, UpRamp, Down Ramp

변조 주파수

2mHz~20kHz (INT)

DC~20kHz (EXT)

위상 편차

0º~360.0º

신호원

INT/EXT

SUM 변조

반송 파형

Sine, Square, Triangle, Ramp

변조 파형

Sine, Square, Triangle, UpRamp, Down Ramp

변조 주파수

2mHz~20kHz (INT)

DC~20kHz (EXT)

SUM 깊이

0%~100.0%

신호원

INT/EXT

PWM 변조

반송 파형

Sine, Square, Triangle, Ramp

변조 파형

Sine, Square, Triangle,Ramp, Up Ramp, Down Ramp

변조 주파수

2mHz~20kHz (INT)

DC~20kHz (EXT)

위상 편차

펄스 폭 0%~100.0%

신호원

INT/EXT

FSK 변조

반송 파형

Sine, Square, Triangle,Ramp, Pulse

변조 파형

Square, 50% 듀티 비율

변조 주파수

2mHz~1MHz

주파수 범위

1uHz~최대주파수

신호원

INT/EXT

Sweep

파형

Sine, Square, Triangle, Ramp

유형

LIN/LOG

Sweep 방향

Up/Down

Start/Stop 주파수

1uHz~최대주파수

Sweep 시간

1ms~500s

신호원

INT/EXT

Trigger

Single, External, Internal

Marker

하강 에지에Marker 신호 (programmable)

Burst

파형

Sine, Square, Triangle, Ramp

주파수

1uHz~최대주파수

Burst 카운트

1~1,000,000 Cycle/Infinite

Start/Stop 위상

-360.0º~+360.0º

내부 주기

1us~500s

Gate 신호원

EXT Trigger

Trigger 신호원

Single, EXT, INT

Trigger 지연

N Cycle, Infinite : 0~100s

EXT Trigger

유형

AM, FM, PM, SUM, PWM

입력

전압 범위

±5V full scale

입력 임피던스

10kΩ

주파수

DC to 20kHz

GND 절연

최대 42Vpk

EXT MOD

유형

AM, FM, PM, SUM, PWM

입력

전압 범위

±5V full scale

입력 임피던스

10kΩ

주파수

DC~20kHz

GND 절연

최대 42Vpk

Trigger 출력

유형

FSK, Burst, Sweep

Level

TTL 호환

50Ω

펄스 폭

>450ns

최대 입력 주파수

1MHz

팬 아웃

≥4 TTL Load

임피던스

50Ω Typical

주파수 카운터

범위

5Hz~150MHz

정확도

타임 베이스 정확도±1count

타임 베이스

±20ppm

23℃±5℃

분해능

100nHz for 1Hz

0.1Hz for 100MHz

입력 임피던스

1kΩ//1pF

감도

35mVrms ~ 30Vms

5Hz to 150MHz

GND 절연

최대 42Vpk

CH1/CH2

위상

-180º~+180º

위상 동기화

연동 기능

트랙킹(Tracking)

CH2=CH1

커플링

주파수

비율 또는 차이

DSO 링크

진폭 &DC 오프셋

일반 사양

기타

저장/호출

10세트 설정메모리

인터페이스

USB, LAN(MFG-22xx 시리즈만 지원)

디스플레이

4.3인치 TFT LCD

480 x 3(RGB) x 272

전원 입력

AC 100~240V, 50~60Hz

소모 전력

30W

80W (전력 증폭 채널 포함 시)

치수 및 무게

266(W) x 107(H) x 293(D) mm;약 2.5kg

*1 총 10개의 파형을 저장할 수 있습니다. 저장되는 각 파형은 최대 16k포인트로 구성될 수 있습니다.

*2 0℃~28℃ 범위의 외부 동작 시에는 1℃ 당 출력 진폭 및 오프셋사양의 1/10을 추가합니다.

*3 DC 오프셋 설정 : 0V









옵션 및 악세서리



기본 액세서리

퀵 스타트 가이드, CD(사용 설명서, ARB 편집기) x 1

MFG-21xx

테스트 리드 GTL-101 x 1

MFG-22xx

테스트 리드 GTL-101 x 2

옵션 액세서리

GTL-246

USB 케이블, AB 타입

옵션 액세서리

GTL-246

USB 케이블, AB 타입

14,000원



상기 가격은 부가세 별도 가격입니다.







라인업

주문 정보

MFG-2110

10MHz 1CH ARB, 25MHzPulse 채널

견적요청

MFG-2120

20MHz 1CH ARB, 25MHzPulse 채널

견적요청

MFG-2120MA

20MHz 1CH ARB, 25MHPulse 채널, 전력증폭 채널, 변조 기능

견적요청

MFG-2130M

30MHz 1CH ARB, 25MHzPulse 채널, 변조기능

견적요청

MFG-2160MF

60MHz 1CH ARB, 25MHzPulse 채널, 160MHz RF 채널, 변조 기능

견적요청

MFG-2160MR

60MHz 1CH ARB, 25MHzPulse 채널, 320MHzRF 채널, 변조 기능

견적요청

MFG-2230M

30MHz 2CH ARB, 25MHzPulse 채널, 변조기능

견적요청

MFG-2260M

60MHz 2CH ARB, 25MHzPulse 채널, 변조기능

견적요청

MFG-2260MFA

60MHz 2CH ARB, 25MHzPulse 채널, 160MHzRF 채널, 전력 증폭 채널, 변조기능

견적요청

MFG-2260MRA

60MHz 2CH ARB, 25MHzPulse 채널, 320MHzRF 채널, 전력 증폭 채널, 변조기능

견적요청
