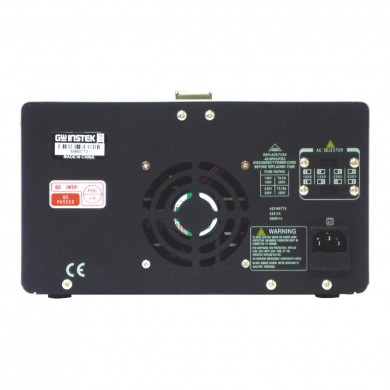

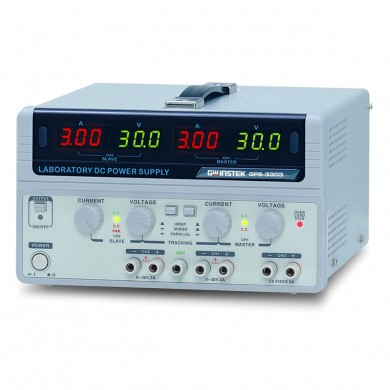

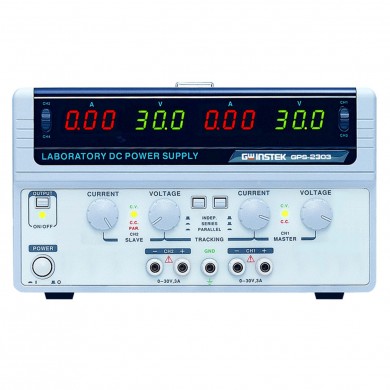

일반형 리니어 DC 전원공급기 GPS-x303 시리즈
주요 특징 • 4 Independent Isolated Output • Four "3 Digits" LED Displays • 0.01% Load and Line Regulation • Low Ripple and Noise • Tracking Operation and Auto Series/Parallel Operation • Output ON/OFF Switch • Output Voltage and Current Setting When Output Disable • Fan Speed Control Circuit to Minimize Fan Noise • Over Load and Reverse Polarity Protection • Optional European Jack Type Terminal |
The GPS-Series are 2-4 channel, 180 to 200W output, linear DC power supplies. Overload and reverse polarity protection, and an output on/off switch keep the GPS-Series and their load safe from unexpected conditions. A High regulation (0.01%+3mV) and low ripple/noise (< 1mVrms, 5Hz~1MHz) are maintained for channel 1 and 2 in constant voltage mode. Automated cooling fan speed control minimizes fan noise according to load conditions, ensuring quiet operation.The GPS-Series are an ideal solution for lightweight, inexpensive bench-top or portable applications requiring high regulation and multiple outputs. |
제품 사양 | ||||
GPS-2303 | GPS-3303 | GPS-4303 | ||
정격 출력 | ||||
전압 | CH1 | 0~30V | 0~30V | 0~30V |
CH2 | 0~30V | 0~30V | 0~30V | |
CH3 | - | 5V 고정 | 2.2V~5.2v | |
CH4 | - | - | 8V~15V | |
전류 | CH1 | 0~3A | 0~3A | 0~3A |
CH2 | 0~3A | 0~3A | 0~3A | |
CH3 | - | 최대 3A | 최대 1A | |
CH4 | - | - | 최대 1A | |
직렬 동작 | CH1/CH2 | 0~60V/0~3A | ||
병렬 동작 | CH1/CH2 | 0~30V/0~6A | ||
CV 모드 동작 (CH1, CH2) | ||||
변동률 | 라인 | ≤0.01%+3mV | ||
부하 | ≤0.01%+3mV (정격 전류 ≤3A) | |||
≤0.02%+5mV (정격 전류 >3A) | ||||
리플 & 노이즈 | ≤1mVrms (5Hz~1MHz) | |||
회복 시간 | ≤100us (50% 부하 변경, 최소 부하 0.5A) | |||
CC 모드 동작 (CH1, CH2) | ||||
변동률 | 라인 | ≤0.2%+3mA | ||
부하 | ≤0.2%+3mA | |||
리플 & 노이즈 | ≤3mArms | |||
트랙킹 동작 (CH1, CH2) | ||||
트래킹 오류 | ≤0.5%+10mV (CH1) | |||
직렬 동작 변동률 | ≤0.01%+5mV | |||
부하 변동률 | ≤300mV | |||
리플 & 노이즈 | ≤2mVrms (5Hz~1MHz) | |||
CH3 출력 | ||||
전압 | - | 5V 고정 | 2.2V~5.2V | |
전류 | 3A | 1A | ||
변동률 | 라인 | ≤5mV | ≤5mV | |
부하 | ≤15mV | ≤15mV | ||
리플 & 노이즈 | ≤2mVrms (5Hz~1MHz) | ≤2mVrms (5Hz~1MHz) | ||
CH4 출력 | ||||
전압 | - | - | 8V~15V | |
전류 | 1A | |||
변동률 | 라인 | ≤5mV | ||
부하 | ≤10mV | |||
리플 & 노이즈 | ≤2mVrms (5Hz~1MHz) | |||
트랙킹 동작 | ||||
트래킹 오류 | ≤0.5%+10mV (마스터 장치) | |||
직렬 동작 변동률 | ≤300mV | |||
미터 | ||||
디스플레이 | 3디지트 0.5인치 LED디스플레이 | |||
정확도 | ±(측정 값의 0.5%+2디지트) | 출력 ON : ±(측정 값의 0.5%+2디지트); | ||
출력 OFF : ±(측정 값의 0.5%+8디지트) | ||||
절연 | ||||
섀시 & 단자 | 20MΩ 이상 (DC 500V) | |||
섀시 & AC코드 | 30MΩ 이상 (DC 500V) | |||
일반 | ||||
AC 입력 전원 | AC 100V/120V/220V±10%, 230V(+10%~6%),50/60Hz | |||
치수 및 무게 | 255(W) x 145(H) x 265(D) mm, 약7kg | |||
기본 액세서리 | |
사용 설명서 x 1, 전원 코드 x 1 | |
GPS-4303 | 테스트 리드GTL-104A x 2, GTL-105A x 2 |
GPS-3303 | 테스트 리드GTL-104A x 2, GTL-105A x 1 |
GPS-2303 | 테스트 리드GTL-104A x 2 |
옵션 액세서리 | |
GPS-001 | 전압/전류 보호 노브 (2007년 10월 이후생산 모델 만 적용 가능) |
주문 정보 | ||
GPS-4303 | 200W 4채널리니어 DC 전원 공급기 | 견적요청 |
GPS-3303 | 195W 3채널리니어 DC 전원 공급기 | 견적요청 |
GPS-2303 | 180W 2채널리니어 DC 전원 공급기 | 견적요청 |
옵션 액세서리 | ||
GPS-001 | 전압/전류 보호 노브 (2007년 10월 이후생산 모델 만 적용 가능) | 6,000원 |
상기 가격은 부가세 별도 가격입니다. | ||
