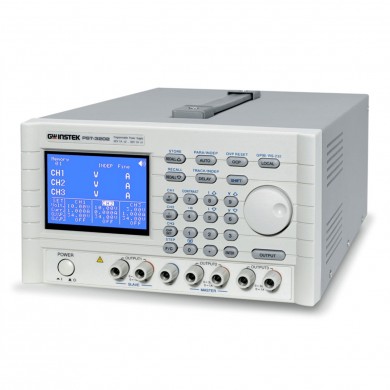

프로그래머블 리니어 DC 전원공급기 PST 시리즈
주요 특징 • Digitized programmable interface • high resolution 10mV, 1mA • 192 x 128 LCD display, simultaneously • Over-voltage, over-current, over temperature protection • Intelligent fan control (changes by output power) • 100 Sets memory • Auto step running with timer • Provided auto series and parallel function • Labview driver • Standard interface: RS-232C • Optional: GPIB (IEEE-488.2) • Optional European jack type terminal |
The PST series are 3-channel, 96 or 158W, programmable linear DC power supplies. High resolution, maintained at 10mV, 1mA ( 3A). OVP, OCP, and OTP, protects the PST-Series and its loads from unexpected conditions. The PST Series are capable of independent, series, or parallel operation for increased flexibility. The large LCD display conveniently displays all outputs and configurations simultaneously to simplify operation. The programmable interface allowsautomatic stepping, 100 set of memory, and comprehensive timing operations. GPIB and RS232C interfaces, Labview driver,s and SCPI compatibility allow easy ATE software development and remote control. The versatile PST-Series is ideal for high resolution, multiple output, and automated operations such as production testing and rack mounting systems. |
제품 사양 | |||
PST-3202 | PST-3201 | ||
출력 | |||
전압 | 0~32V x 2, 0~6V x 1 | 0~32V x 3 | |
전류 | 0~2A x 2, 0~5A x 1 | 0~1A x 3 | |
OVP | 0~33V x 2, 0~7V x 1 | 0~33V x 3 | |
부하 변동률 | |||
전압 | ≤3mV; ≤5mV (정격 전류 >3.0A) | ||
전류 | ≤3mA; ≤5mA (정격 전류 >3.0A) | ||
라인 변동률 | |||
전압 | ≤3mV | ||
전류 | ≤3mA | ||
분해능 | |||
전압 | 10mV | ||
전류 | 1mA; 2mA (정격 전류 >3.0A) | ||
OVP | 10mV | ||
프로그램 정확도 (25±5℃) | |||
전압 | ≤0.05%+20mV | ||
전류 | ≤0.1%+5mA; ≤0.1%+10mA (정격전류 >3.0A) | ||
OVP | ≤0.05%+20mV | ||
리플 & 노이즈 (20Hz~20MHz) | |||
전압 | 리플 : ≤1mVrms/3mVpp, 노이즈 : ≤2mVrms/30mVpp | ||
전류 | ≤3mArms; ≤5mArms (정격 전류 >3.0A) | ||
온도 계수(0~40℃) | |||
전압 | ≤100ppm+3mV | ||
전류 | ≤100ppm+3mA | ||
리드백 분해능 | |||
전압 | 10mV; 20mV (정격 전압 >36V) | ||
전류 | 1mA; 2mA (정격 전류 >3.0A) | ||
리드백 정확도(25±5℃) | |||
전압 | ≤0.05%+10mV; ≤0.05%+20mV (정격전압 >36V) | ||
전류 | ≤0.1%+5mA; ≤0.1%+10mA (정격전류 >3.0A) | ||
리드백 온도 계수 | |||
전압 | ≤100ppm+10mV; ≤100ppm+20mV (정격전압 >36V) | ||
전류 | ≤150ppm+10mA; ≤150ppm+20mA (정격전류 >3.0A) | ||
반응 시간 | |||
전압 상승 (10%~90%) | ≤100ms | ||
전압 하강 (90%~10%) | ≤100ms (≥10% 정격 부하) | ||
드리프트 | |||
전압 | ≤100ppm+10mV; ≤100ppm+20mV (정격전압 >36V) | ||
전류 | ≤150ppm+10mA | ||
트래킹 동작 | |||
트래킹 오류 | ≤0.1%+20mV | ||
직렬 (부하 효과) | ≤20mV | ||
병렬 동작 | |||
프로그램 정확도 (25±5℃) | 전압 | ≤0.05%+20mV | |
전류 | ≤0.1%+10mA | ||
OVP | ≤0.05%+20mV | ||
부하 효과 | 전압 | ≤3mV; ≤5mV (정격 전류 >3.0A) | |
전류 | ≤6mA | ||
소스 효과 | 전압 | ≤3mV | |
전류 | ≤6mA | ||
일반 | |||
저장/호출 메모리 | 100세트 | ||
타이머 | 설정 시간 | 0.1s~99m59s (최대 99m59s x 100세트) | |
분해능 | 0.1s | ||
기능 | 자동 스텝 실행(루프 포함) | ||
인터페이스 | 기본 : RS-232C, 옵션 : GPIB(IEEE488.2) | ||
AC 입력 전원 | AC 100V/120V/220V±10%, 230V(+10%/-6%), 50/60Hz | ||
치수 및 무게 | 230(W) x 140(H) x 380(D) mm, 약10kg | ||
기본 액세서리 | |
사용 설명서 x 1, 전원 코드 x 1 | |
PST-3202 | 테스트 리드GTL-104A x 3 또는 유러피언테스트 리드 GTL-204A x 3 |
PST-3201 | 테스트 리드 GTL-105A x 3 또는 유러피언 테스트 리드 GTL-203A x 3 |
옵션 | |
옵션01 | GPIB 인터페이스(공장 설치 옵션) |
옵션 액세서리 | |
GRA-407 | 랙 마운팅 (19”, 4U) |
GTL-232 | RS-232C 케이블, 9핀(암)-9핀, 널 모뎀 |
GTL-248 | GPIB 케이블, 이중 차폐,2000mm |
GTL-251 | USB-GPIB 어댑터, GPIB-USB-HS,2000mm |
주문 정보 | ||
PST-3202 | 158W 3채널프로그래머블 리니어 DC 전원 공급기 | 1,342,000원 |
PST-3201 | 96W 3채널프로그래머블 리니어 DC 전원 공급기 | 1,298,000원 |
PST-3202G | 158W 3채널프로그래머블 리니어 DC 전원 공급기 | 1,489,000원 |
PST-3201G | 96W 3채널프로그래머블 리니어 DC 전원 공급기 | 1,489,000원 |
옵션 액세서리 | ||
GRA-407 | 랙 마운팅 (19”, 4U) | 223,000원 |
GTL-232 | RS-232C 케이블, 9핀(암)-9핀, 널 모뎀 | 11,000원 |
GTL-248 | GPIB 케이블, 이중 차폐,2000mm | 195,000원 |
GTL-251 | USB-GPIB 어댑터, GPIB-USB-HS,2000mm | 1,829,000원 |
상기 가격은 부가세 별도 가격입니다. | ||
