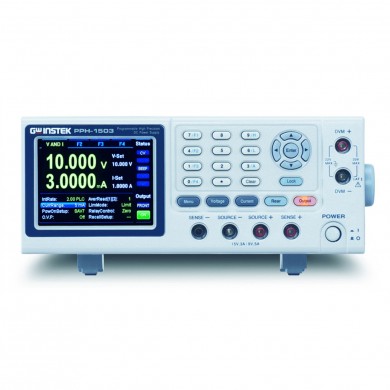

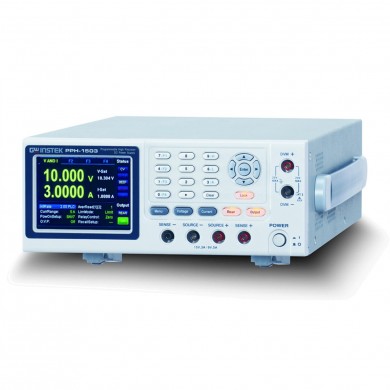

프로그래머블 리니어 DC 전원공급기 PPH-1503 시리즈

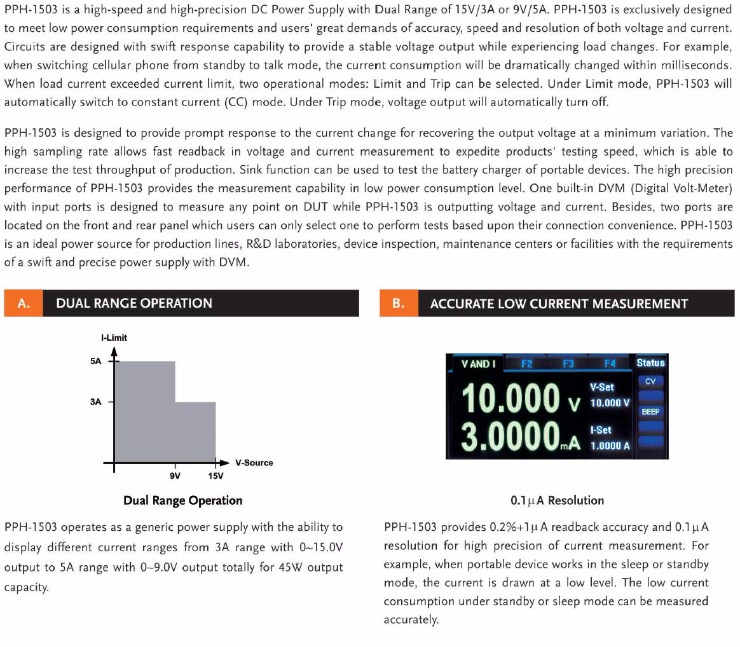

주요 특징 • Dual Range Output (0~15V/0~3A) or (0~9V/0~5A) • 3.5 Inch TFT LCD Display • Constant Voltage and Constant Current Operation • Built-in DVM Measurement Function • High Measurement REsolution (1mV/0.1mA for 5A Range);(1mV/0.1uA for 5mA Range) • EXternal Relay Control Output On/Off • Sink Current Capability (Maximum:2A) • Digital Panel Control • Selectable Output and Input (DVM) Ports From Front or Rear Panel • Key Lock Function • 5 Sets of Preset Memory Including Power Output ON/OFF States • High Speed Transient Recovery Time(<40us within 100mV ; <80us within 20mV) • OVP/OCP/OTP Protection to Prevent DUT Damage • Standard Multiple Interfaces: USB / LAN /GPIB • Labview Driver and PC Remote Control Software |
|
제품 사양 | ||
출력 | ||
채널 | 1CH | |
정격 전압/전류 | 0~9V/0~5A 또는 0~15V/0~3A | |
정격 전력 | 45W | |
출력 전압 상승 시간 | 0.15ms (10%~90%) | |
출력 전압 하강 시간 | 0.65ms (90%~10%) | |
안정도 | ||
전압 | 0.01%+0.5mV | |
전류 | 0.01%+50μA | |
변동률 (CV 모드) | ||
부하 | 0.01%+2mV | |
라인 | 0.5mV | |
변동률 (CC 모드) | ||
부하 | 0.01%+1mA | |
라인 | 0.5mA | |
리플 & 노이즈 | ||
CV p-p | 8mVpp | |
CV rms | 1mVrms | |
프로그래밍 정확도 | ||
전압 | ±(0.05%+10mV) | |
전류 | ±(0.16%+5mA) | |
리드백 정확도 | ||
전압 | ±(0.05%+3mV) | |
전류 (5A 범위) | ±(0.2%+400μA) | |
전류 (5mA 범위) | ±(0.2%+1μA) | |
반응 시간 (1000%부하 변경) | ||
과도 회복 시간 | <40μs | 100mV 이내 |
<80μs | 20mV 이내 | |
프로그래밍 분해능 | ||
전압 | 2.5mV | |
전류 | 1.25mV | |
리드백 분해능 | ||
전압 | 1mV | |
전류 (5A 범위) | 0.1mA | |
전류 (5mA 범위) | 0.1μA | |
보호 기능 | ||
OVP 정확도 | 50mV | |
DVM(디지털 전압미터) 기능 | ||
DC 리드백 정확도 | ±(0.05%+3mV) | 23℃±5℃ |
리드백 분해능 | 1mV | |
최대 DC 차동 전압 | 0~20VDC | |
입력 임피던스 | 100000MΩ | |
펄스 전류 측정 | ||
Trigger 레벨 | 5mA~5A, 5mA/step | |
High/Low/Average 시간 | 33μs~833ms, 33.3μs/step | |
Trigger 지연 | 0~100ms, 10μs/step | |
Average | 1~100 | |
Long Integration | 1s~63s | |
PulseTimeout | ||
Long Integration | 850ms(60Hz)/840ms(50Hz)~60s; | |
측정시간 | Auto time 16.7ms/step(60Hz), 20ms/step(50Hz) | |
Long Integration | Rising,Falling, Neither | |
Trigger모드 | ||
일반 | ||
전류 싱크 용량 | 2A | Vout≤5V |
2A - 0.1 x (Vout-5) | Vout>5V | |
인터페이스 | GPIB, USB, LAN | |
저장/호출 | 5세트 | |

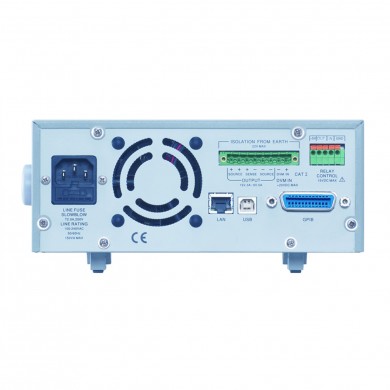

출력 단자 | 전면/후면 패널 | |
DVM 입력 | 전면/후면 패널 | |

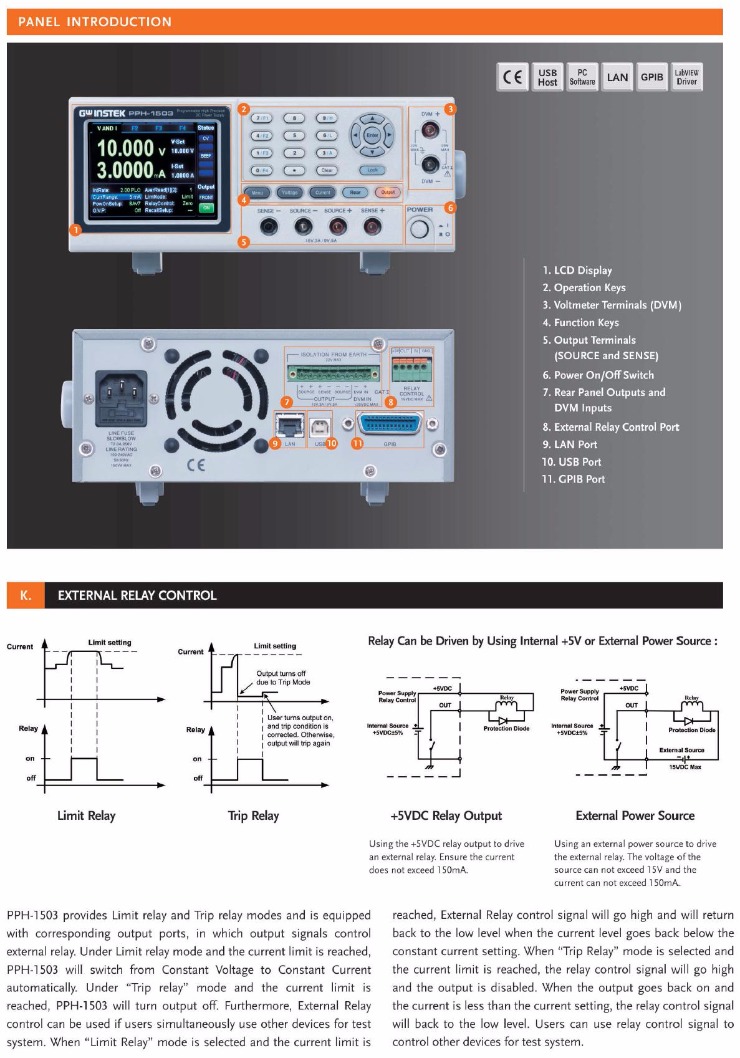

릴레이 제어 단자 | 150mA/15V 5 Voutput, 100mA | |
동작 온도/습도 | 0~40℃; ≤80% | |
보관 온도/습도 | -20℃~40℃; <80% | |
AC 입력 전원 | 90~264VAC, 50/60Hz | |
소모 전력 | 150VA | |
치수 및 무게 | 222(W) x 86(H) x 363(D) mm, 약4.2kg | |
기본 액세서리 | |
사용 설명서 CD x 1, 퀵 스타트 가이드x 1, 전원 코드 x 1, 테스트리드 GTL-117(최대 10A), 테스트리드 GTL-204A(최대 10A), 테스트 리드 GTL-203A(최대 3A) | |
옵션 액세서리 | |
GTL-246 | USB 케이블, USB 2.0, A-B 타입, 4P |
GTL-248 | GPIB 케이블, 이중 차폐,2000mm |
GTL-251 | USB-GPIB 어댑터, GPIB-USB-HS, 2000mm |
주문 정보 | ||
PPH-1503 | (0~9V/0~5A 또는 0~15V/0~3A, 45W) 1채널 프로그래머블 리니어 DC 전원 공급기 | 견적요청 |
옵션 액세서리 | ||
GTL-246 | USB 케이블, USB 2.0, A-B 타입, 4P | 14,000원 |
GTL-248 | GPIB 케이블, 이중 차폐,2000mm | 195,000원 |
GTL-251 | USB-GPIB 어댑터, GPIB-USB-HS, 2000mm | 1,829,000원 |
상기 가격은 부가세 별도 가격입니다. | ||
