| 프로그래머블 스위칭 DC 전원공급기 PSU 시리즈

> 제품소개 > DC전원공급기(수입Brand)프로그램형 DC파워(1CH)GWINSTEK

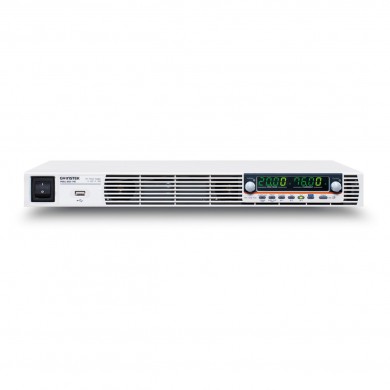

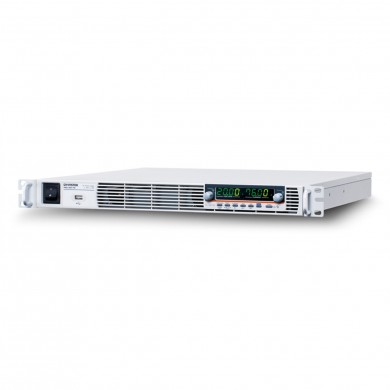

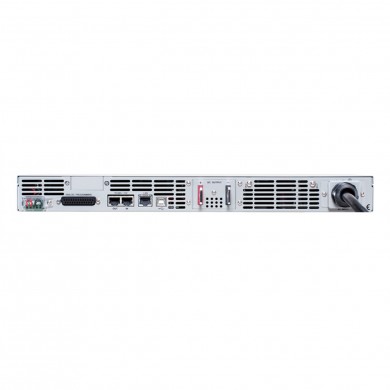

제품명	프로그래머블 스위칭 DC 전원공급기
모델명	PSU 시리즈
특 징	•1200W ~ 1560W
상세사양	•프로그래머블 스위칭 DC 전원공급기, PSU •출력 채널 : 1CH •출력 전압 : 6/12.5/20/40/60/100/150/300/400/600V •출력 전류 : 200/120/76/38/25/15/10/5/3.8/2.6A •출력 전력 : 1200W~1560W
인터페이스	•LAN/RS-232/USB(Device/Host), GPIB(옵션)
인증	•CE
브랜드	GWINSTEK
판매가격	전화문의 : ☎070-4333-8982
배송비	주문시 결제

견적문의 위시리스트

카타로그 메뉴얼

전체목록 ◀◀ 뒤로가기

상품 기본설명

프로그래머블 스위칭 DC 전원공급기 PSU 시리즈

제품사양

주요 특징

• Voltage output : 6V / 12.5V / 20V / 40V / 60V/ 100V/ 150V/ 300V/ 400V/ 600V

• Power output：1200W ~ 1560W

• C.V/ C.C priority mode

• Adjustable voltage/current rise and fall time

• 1U height and 19”Rack Mount Size

• Bleeder Control function

• Internal Resistance function

• Protection: OVP, OCP, OHP,UVL, AC Fail, FAN Fail

• Standard: USB, LAN, RS-232, RS-485, analog control

• Option: GPIB、isolated analog interface (voltage control/ current control)

GW Instek PSU-HV series has five models, including PSU 100-15, PSU 150-10, PSU 300-5, PSU 400-3.8, and PSU 600-2.6. The launch of PSU-HV is to complete the existing PSU series so as to satisfy high voltage application demands, allowing the augmented PSU series to cover a voltage range from 6V to 600V. PSU-HV inherits the functional design and maintains the high power density characteristic and 1U height appearance of the PSU-LV series (PSU 6-200, PSU 12.5-120,PSU 20-76, PSU 40-38和PSU 60-25). Furthermore, the original maximum output voltage of 60V is expanded to the maximum voltage of 600V and the maximum power of 1560 watts. The launch of the PSU-HV series augments the existing PSU series to fully satisfy the extensive voltage demands of 1U power supply market and provides system integrators with more flexibilities and selections to conduct system integration. The introduction of the PSU-HV series has perfected the PSU product line, which satisfies the applicationrequirements ranging from low voltage and large current to high voltage.

Utilizing same model units of the PSU series to conduct series and parallel connections can increase total output power, total current or total voltage. The wide voltage and current output ranges of the PSU series can fully satisfy various voltage and current measurement requirements. The PSU series is a single power output DC programmable power supply, which outputs 1200W to 1560W. The PSU series provides maximum 2 units in series connection (models under300V) to achieve maximum 600V or 4 units in parallel connection to obtain maximum800Aand the maximum output power of 6.24 kilowatts.

The PSU series allows settings for CC priority or CV priority. Under CC or CV mode, users can adjust slew rate for output voltage or current based upon test requirements. There are two kinds of slew rate settings: high speed priority and slew rate priority. High speed priority sets slew rate at the maximum speed to reach CC or CV mode. Slew rate priority allows users to set slew rate for CC or CV mode in order to control rise or fall slew rate.Slew rate priority mode is ideal for motor tests by adjusting the rise time of output voltage to protect DUT from being damaged by inrush current occurred at turn-on.

Comparing with other 1U power supplies available in the market, PSU supports a most complete array of interfaces, including USB, LAN, RS-232, RS-485, analog control interface, GPIB (option), isolated analog interface (voltage control), and isolated analog interface (current control). Via the multi-drop mode, PSU will not need any switch/hub and GPIB cable for remote control and slave unit augmentation when using LAN, USB or GPIB. This feature can helpusers save costs on augmentation equipment for connecting slave while using LAN or USB.

The new PSU-HV series is ideal for the primary input of DC/DC converter and servomotor production application. PSU is often integrated into component test systems such as aging test equipment for capacitors; 600V DC bias applications; aging test equipment for diode; semiconductor production equipment; automotive electronics; and ECU for V8 engine or V12 engine, etc.

The PSU series provides users with flexible settings of High/Low Level or Trigger input /Trigger output signals with pulse width of 1 ~ 60ms. Trigger input controls PSU to output or upload preset voltage, current and memory parameters. While outputting or uploading preset voltage, current and memory parameters PSU can produce corresponding Trigger output signals.

Specification
PSU	6-200	12.5-120	20-76	40-38	60-25	100-15	150-10	300-5	400-3.8	600-2.6
Output ratings
*Rated outputvoltage (1) (V)**	6	12.5	20	40	60	100	150	300	400	600
*Rated outputcurrent (2) (A)**	200	120	76	38	25	15	10	5	3.8	2.6
Rated outputpower (W)	1200	1500	1520	1520	1500	1500	1500	1500	1520	1560
*Ripple and noise(5)**
*CVp-p( 10 ~20MHz) p-p (6) (mV)**	60	60	60	60	60	80	100	150	200	300
*CVrms(5Hz ~1MHz) r.m.s. (7) (mV)**	8	8	8	8	8	8	10	25	40	60
*CCrms(5Hz ~1MHz) r.m.s.(12) (mA)**	400	240	152	95	75	45	35	25	17	12
Load regulation
*Voltage(4)(mV)**	2.6	3.25	4	6	8	12	17	32	42	62
*Current(11)(mA)**	45	29	20.2	12.6	10	8	7	6	5.76	5.52
Line regulation
*Voltage(3)(mV)**	2.6	3.25	4	6	8	12	17	32	42	62
*Current(3)(mA)**	22	14	9.6	5.8	4.5	3.5	3	2.5	2.38	2.26
Analog Programming and Monitoring
Externalvoltage control output voltage	Accuracy and linearity: ±0.5% of rated output voltage.
Externalvoltage control output current	Accuracy and linearity: ±1% of rated output current.
Externalresistor control output voltage	Accuracy and linearity: ±1% of rated output voltage.
Externalresistor control output current	Accuracy and linearity: ±1.5% of rated output current.
Output voltagemonitor	Accuracy: ±1%
Output currentmonitor	Accuracy: ±1%
Shutdowncontrol	Turns the output off with a LOW (0V to 0.5V) or short-circuit.
Output on/off control	Possible logic selections:
	Turn the output on using aLOW (0V to 0.5V) or short-circuit, turn the output off using a HIGH (4.5V to5V) or open-circuit.
	Turn the output on using aHIGH (4.5V to 5V) or open-circuit, turn the output off using a LOW (0V to
Alarm clearcontrol	Clear alarms with a LOW (0V to 0.5V) or short-circuit.
CV/CC/ALM/PWRON/OUT ON indicator	Photocoupler open collector output;Maximum voltage 30V, maximum sink current 8mA.
Trigger out	Maximum low level output = 0.8V; minimumhigh level output = 2V; Maximum source current = 8mA.
Trigger in	Maximum low level input voltage = 0.8V;minimum high level input votage = 2V, Maximum sink current = 8mA.
Front Panel
Display, 4digits, Voltage accuracy (0.1%+mV)	12	25	40	80	120	200	300	600	800	1200
Current accuracy (0.2%+mA)	600	360	228	114	75	45	30	15	11.4	7.8
Indications	GREEN LED's: CV, CC, V, A, VSR, ISR, DLY, RMT, LAN, M1, M2, M3,RUN,OutputON
	RED LED's: ALM, ERR
Buttons	Lock/Local(Unlock), PROT(ALM_CLR),Function(M1), Test(M2), Set(M3), Shift, Output
Knobs	Voltage, Current
USB port	Type A USB connector
*Transient response time (10)**
Transientresponse time (ms)	1.5	1	1	1	1	1	2	2	2	2
Output response time
*Rise time (8)**
Rated load(ms)	80	80	80	80	80	150	150	150	200	250
No load (ms)	80	80	80	80	80	150	150	150	200	250
*Fall time(9)**
Rated load (ms)	10	50	50	80	80	150	150	150	200	250
No load (ms)	500	700	800	1000	1100	1500	2000	2500	3000	4000
Programming and Measurements (RS-232/485, USB, LAN, GPIB)
Programming accuracy
Outputvoltage (0.05%+mV)	3	6.25	10	20	30	50	75	150	200	300
Output current(0.2%+mA)	200	120	76	38	25	15	10	5	3.8	2.6
Programming resolution
Output voltage(mV)	0.2	0.4	0.7	1.3	2	3.4	5.2	10.2	13.6	20.4
Output current(mA)	6	4	2.5	1.2	0.8	0.5	0.34	0.19	0.13	0.09
Measurement accuracy
Output voltage(0.1%+mV)	6	12.5	20	40	60	100	150	300	400	600
Output current(0.2%+mA)	400	240	152	76	50	30	20	10	7.6	5.2
Measurement resolution
Output voltage(mV)	0.2	0.4	0.7	1.3	2	3.4	5.2	10.2	13.6	20.4
Output current(mA)	6	4	2.5	1.2	0.8	0.5	0.34	0.19	0.13	0.09
Temperature coefficience
Voltage (ppm/℃)	100ppm/℃ after a 30 minute warm-up
Current (ppm/℃)	100ppm/℃ after a 30 minute warm-up
Remote sense compensation voltage(single wire)
voltage	1	1	1	2	3	5	5	5	5	5
Protection Function
Over voltage protection(OVP)
Setting range(V)	0.6 - 6.6	1.25 - 13.75	02월 22일	4 - 44	5 - 66	5 - 110	5 - 165	5 - 330	5 - 440	5 - 660
Settingaccuracy (mV)	60	125	200	400	600	1000	1500	3000	4000	6000
Over current protection(OCP)
Setting range(A)	5 - 220	5 - 132	5 - 83.6	3.8 - 41.8	2.5 - 27.5	1.5 - 16.5	1 - 11	0.5 - 5.5	0.38 - 4.18	0.26 - 2.86
Settingaccuracy (mA)	4000	2400	1520	760	500	300	200	100	76	52
Under voltage limit(UVL)
Setting range	0 - 6.3	0 - 13.12	0 - 21	0 - 42	0 - 63	0 - 105	0 - 157.5	0 - 315	0 - 420	0 - 630
Overtemperature protection(OHP)	Turn the output off.
Incorrectsensing connection protection (SENSE)	Turn the output off.
Low AC inputprotection (AC-FAIL)	Turn the output off.
Shutdown (SD)	Turn the output off.
Power limit(POWER LIMIT)	Over power limit.
Power limit(POWER LIMIT)	Approx. 105% of rated output power
Interface Capabilities
USB	TypeA: Host, TypeB: Slave, Speed:1.1/2.0, USB Class: CDC(Communications Device Class)
LAN	MAC Address, DNS IP Address, UserPassword, Gateway IP Address, Instrument IP Address, Subnet Mask
RS-232 /RS-485	Complies with the EIA232D / EIA485Specifications
GPIB (FactoryOption)	SCPI - 1993, IEEE 488.2 compliantinterface
Isolated Analog Control Interface (Factory Option)
VoltageControl	Using 0-5V or 0-10V signals forprogramming and measurement
CurrentControl	Using 4-20mA current signals forprogramming and measurement
Environmental Conditions
Operatingtemperature	0˚C to 50˚C
Storagetemperature	-25˚C to 70˚C
Operatinghumidity	20% to 85% RH; No condensation
Storagehumidity	90% RH or less; No condensation
Altitude	Maximum2000m
Input Characteristics
Nominal inputrating	100Vac to 240Vac, 50Hz to 60Hz, single phase
Input voltagerange	85Vac ~ 265Vac
Inputfrequency range	47Hz ~ 63Hz
Maximum inputcurrent (A)	21(100Vac) / 11(200Vac)
Inrush current	Less than50A.
Maximum inputpower (VA)	2000
Power factor	0.99 / 0.98
*Efficiency(13) (100Vac / 200Vac) (%)**	77 / 79	82 / 85	83 / 86	84 / 87	84 / 87	84 / 87	84 / 87	84 / 87	84 / 87	84 / 87
Hold-up time	20ms or greater
General
Weight	Less than 8.7kg (main unit only)
Dimensions	423(W)×43.6(H)×447.2(D) mm
Cooling	Forced air cooling by internal fan.
EMC	Complies with the European EMC directive89/336/EEC for Class A test and measurement products.
Safety	Complies with the European Low VoltageDirective 73/23/EEC and carries the CE-marking.
Withstand voltage	AC to Chassis : 1500Vac / 1min
	AC to Output terminal :3000Vac / 1min
	Vout≦150V
	Output terminal to Chassis: 1000Vdc / 1min
	150≦600<>
	Output terminal to Chassis: 1500Vdc / 1min
Insulationresistances	Chassis and output terminal; chassis andAC input; AC input and output terminal: 100MΩ or more (DC 1000V)

라인업

기본 액세서리
사용 설명서 CD x 1, 기본액세서리 키트 x 1
옵션 액세서리
GTL-246	USB 케이블, USB 2.0, A-B 타입, 4P
GTL-248	GPIB 케이블, 이중 차폐,2000mm
GTL-251	USB-GPIB 어댑터, GPIB-USB-HS, 2000mm
PSU-01B	병렬 연결 버스 바 (2대 연결가능)
PSU-01C	병렬 연결 케이블 (2대 연결 가능)
PSU-02B	병렬 연결 버스 바 (3대 연결 가능)
PSU-02C	병렬 연결 케이블 (3대 연결 가능)
PSU-03B	병렬 연결 버스 바 (4대 연결 가능)
PSU-03C	병렬 연결 케이블 (4대 연결 가능)
PSU-232	RS-232 케이블, DB9 단자 키트
PSU-485	RS-485 케이블, DB9 단자 키트
GRM-001	슬라이드 브라켓(2pcs/set)
PSU-GPIB	GPIB 인터페이스카드 (공장 설치 옵션)
PSU-ISO-I	Isolated 전류 제어 카드 (공장설치 옵션)
PSU-ISO-V	Isolated 전압 제어 카드 (공장설치 옵션)
GPW-001	UL/CSA 규격 전원 코드, 3M
GPW-002	VDE 규격전원 코드, 3M
GPW-003	PSE 규격전원 코드, 3M

다운로드

주문 정보
PSU6-200	(0~6V/0~200A/1200W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적요청
PSU12.5-120	(0~12.5V/0~120A/1500W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적요청
PSU20-76	(0~20V/0~76A/1520W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적요청
PSU40-38	(0~40V/0~38A/1520W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적요청
PSU60-25	(0~60V/0~25A/1500W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적요청
PSU100-15	(0~100V/0~15A/1500W) 1채널프로그래머블 스위칭 DC 전원 공급기	견적요청
PSU150-10	(0~150V/0~10A/1500W) 1채널프로그래머블 스위칭 DC 전원 공급기	견적요청
PSU300-5	(0~300V/0~5A/1500W) 1채널프로그래머블 스위칭 DC 전원 공급기	견적요청
PSU400-3.8	(0~400V/0~3.8A/1520W)1채널 프로그래머블 스위칭 DC 전원 공급기	견적요청
PSU600-2.6	(0~600V/0~2.6A/1560W)1채널 프로그래머블 스위칭 DC 전원 공급기	견적요청
옵션 액세서리
GTL-246	USB 케이블, USB 2.0, A-B 타입, 4P	14,000원
GTL-248	GPIB 케이블, 이중 차폐,2000mm	195,000원
GTL-251	USB-GPIB 어댑터, GPIB-USB-HS, 2000mm	1,829,000원
PSU-01B	병렬 연결 버스 바 (2대 연결가능)	견적요청
PSU-01C	병렬 연결 케이블 (2대 연결 가능)	견적요청
PSU-02B	병렬 연결 버스 바 (3대 연결 가능)	견적요청
PSU-02C	병렬 연결 케이블 (3대 연결 가능)	견적요청
PSU-03B	병렬 연결 버스 바 (4대 연결 가능)	견적요청
PSU-03C	병렬 연결 케이블 (4대 연결 가능)	견적요청
PSU-232	RS-232 케이블, DB9 단자키트	견적요청
PSU-485	RS-485 케이블, DB9 단자키트	견적요청
GRM-001	슬라이드 브라켓 (2pcs/set)	견적요청
PSU-GPIB	GPIB 인터페이스카드 (공장 설치 옵션)	견적요청
PSU-ISO-I	Isolated 전류 제어 카드 (공장설치 옵션)	견적요청
PSU-ISO-V	Isolated 전압 제어 카드 (공장설치 옵션)	견적요청
GPW-001	UL/CSA 규격 전원 코드, 3M	견적요청
GPW-002	VDE 규격전원 코드, 3M	견적요청
GPW-003	PSE 규격전원 코드, 3M	견적요청
상기 가격은 부가세 별도 가격입니다.
