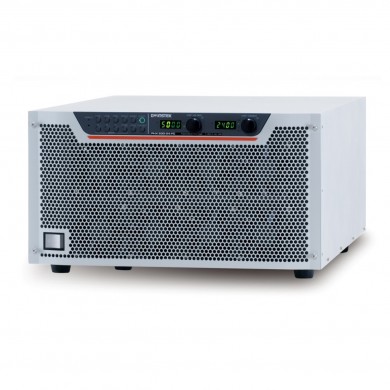

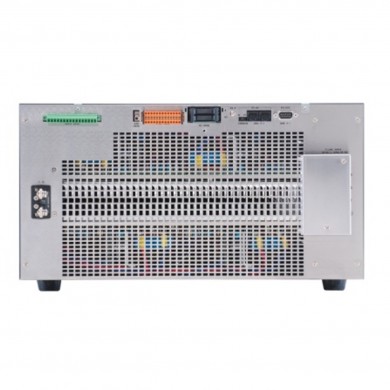

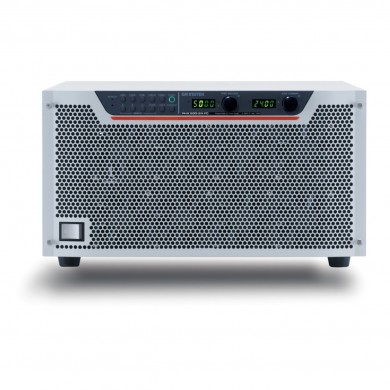

        제품명 프로그래머블 스위칭 DC 전원공급기
        모델명 PHX 시리즈
        특 징 •6kW / 12kW
        상세사양

        •프로그래머블 스위칭 DC 전원공급기, PHX
        •출력 채널 : 1CH
        •출력 전압 : 0~30/60/500/1000V
        •출력 전류 : 0~6/12/24/100/200/400A
        •출력 전력 : 6kW/12kW

        인터페이스 •RS-232/485
        브랜드 GWINSTEK
        판매가격 전화문의 : ☎070-4333-8982
        배송비 주문시 결제
        견적문의 위시리스트
        카타로그 메뉴얼

        상품 기본설명

        프로그래머블 스위칭 DC 전원공급기 PHX 시리즈

        제품사양

         주요 특징

        • 정격 전압 : 30V/60V/500V/1000V

        • 정격 전류 : 6A~400A

        • 정격 전력 : 6kW/12kW

        • CV/CC 우선 순위 선택 기능

        • 슬루율 조정 기능 : 전압/전류 상승/하강

        • 프리셋 메모리 : 3세트

        • 직렬 연결 : 최대 2대 (30V/60V/500V 모델)

        • 병렬 연결 : 최대 10대 (최대 120kW 용량 확장)

        • 19” 랙 마운트 크기 설계

        • OVP/OCP/OTP 보호 기능

        • 통신 인터페이스 : RS-232C, RS-485, 아날로그 제어 I/F

        • PC 1대 최대 31대 제어 가능



        제품 사양

        PHX 30-200(F)C

        PHX 30-400(F)C

        PHX 60-100(F)C

        PHX 60-200(F)C

        정격 출력

        정격 출력 전압

        30V

        30V

        60V

        60V

        정격 출력 전류

        200A

        400A

        100A

        200A

        정격 출력 전력

        6000W

        12000W

        6000W

        12000W

        입력 특성

        입력 범위

        180Vac~242Vac, 3상

        입력 주파수 범위

        45~65Hz

        위상

        3상,3선+GND. N(중성) 사용 안함

        PHX 30-200FD

        PHX 30-400FD

        PHX 60-100FD

        PHX 60-200FD

        정격 출력

        정격 출력 전압

        30V

        30V

        60V

        60V

        정격 출력 전류

        200A

        400A

        100A

        200A

        정격 출력 전력

        6000W

        12000W

        6000W

        12000W

        입력 특성

        입력 범위

        342Vac~440Vac, 3상

        입력 주파수 범위

        45~65Hz

        위상

        3상,3선+GND. N(중성) 사용 안함

        CV 모드

        범위

        0V~31.5V

        0V~63V

        정확도

        (0.1%x설정값)+5mV

        (0.1%x설정값)+10mV

        분해능

        10mV

        10mV

        부하 변동률

        (0.01%x설정값)+(0.005%x정격 출력 전압)

        (0.01%x설정값)+(0.005%x정격 출력 전압)

        라인 변동률

        (0.01%x설정값)+(0.003%x정격 출력 전압)

        (0.01%x설정값)+(0.003%x정격 출력 전압)

        리플

        <10mVrms

        <10mVrms

        노이즈

        <100mVpp (typ.)

        <100mVpp (typ.)

        온도 계수

        ±100ppm/℃ (typ.)

        ±100ppm/℃ (typ.)

        반응

        과도

        <1ms

        <1ms

        시간

        상승

        200ms±20% @ 정격 부하;

        200ms±20% @ 정격 부하;

        200ms±20% @ 무부하

        200ms±20% @ 무부하

        하강

        200ms±30% @ 정격 부하;

        200ms±30% @ 정격 부하;

        <1200ms @ 무부하

        <1200ms @ 무부하

        원격 감지 보상 전압

        5V

        5V

        (단선)

        잔류 전압 @ 출력 OFF

        <±10mV (typ.)

        <±10mV (typ.)

        최대 싱크 전류

        1A±20%

        2A±20%

        1A±20%

        2A±20%

        CC 모드

        범위

        0.0A~210.0A

        0.0A~420.0A

        0.0A~105.0A

        0.0A~210.0A

        정확도

        (0.5%x설정값)+0.1A

        (0.5%x설정값)+0.2A

        (0.5%x설정값)+0.05A

        (0.5%x설정값)+0.1A

        분해능

        0.1A

        0.1A

        0.1A

        0.1A

        리플

        <200mArms

        <400mArms

        <100mArms

        <200mArms

        부하 변동률

        (0.05%x설정값)+(0.01%x정격 출력 전류)

        (0.05%x설정값)+(0.01%x정격 출력 전류)

        라인 변동률

        (0.05%x설정값)+(0.005%x정격 출력 전류)

        (0.05%x설정값)+(0.005%x정격 출력 전류)

        온도 계수

        ±200ppm/℃ (typ.)

        ±200ppm/℃ (typ.)

        보호 기능

        OVP

        범위

        0.30V~33.00V

        0.60V~66.00V

        정확도

        (0.2%x설정값)+50mV

        (0.2%x설정값)+50mV

        OCP

        범위

        2.0A~220.0A

        4.0A~440.0A

        1.0A~110.0A

        2.0A~220.0A

        정확도

        (0.6%x설정값)+0.5A

        (0.6%x설정값)+1A

        (0.6%x설정값)+0.5A

        (0.6%x설정값)+1A

        기타 기능

        CV 우선 순위

        High Speed : 10ms

        High Speed : 10ms

        (F 타입 모델)

        Medium Speed : 100ms

        Medium Speed : 100ms

        Low Speed : 200ms

        Low Speed : 200ms

        CC 우선 순위

        High Speed : 10ms

        High Speed : 10ms

        (F 타입 모델)

        Medium Speed : 100ms

        Medium Speed : 100ms

        Low Speed : 200ms

        Low Speed : 200ms

        CV 우선 순위

        Low Speed :200ms

        Low Speed :200ms

        (S 타입 모델)

        일반 사양

        냉각 팬

        내부 팬에 의한 공냉 방식

        치수 (W x H xD)

        430 x 129 x 562 mm

        430 x 221 x 562 mm

        430 x 129 x 550 mm

        430 x 221 x 550 mm

        무게

        24.0kg

        43.0kg

        22.0kg

        38.0kg



        제품 사양



        PHX 500-12FC

        PHX 500-24FC

        PHX 1000-6FC

        PHX 1000-12FC

        정격 출력

        정격 출력 전압

        500V

        500V

        1000V

        1000V

        정격 출력 전류

        12A

        24A

        6A

        12A

        정격 출력 전력

        6000W

        12000W

        6000W

        12000W

        입력 특성

        입력 범위

        180Vac~242Vac, 3상

        입력 주파수 범위

        45~65Hz

        위상

        3상, 3선+GND. N(중성) 사용안 함



        PHX 500-12FD

        PHX 500-24FD

        PHX 1000-6FD

        PHX 1000-12FD

        정격 출력

        정격 출력 전압

        500V

        500V

        1000V

        1000V

        정격 출력 전류

        12A

        24A

        6A

        12A

        정격 출력 전력

        6000W

        12000W

        6000W

        12000W

        입력 특성

        입력 범위

        342Vac~440Vac,3상

        입력 주파수 범위

        45~65Hz

        위상

        3상, 3선+GND. N(중성) 사용 안 함

        CV모드

        범위

        0V~525V

        0V~1050V

        정확도

        (0.1%x설정값)+0.1V

        (0.1%x설정값)+0.1V

        분해능

        0.1V

        1mV

        부하 변동률

        (0.01%x설정값)+(0.005%x정격 출력 전압)

        (0.01%x설정값)+(0.005%x정격 출력 전압)

        라인 변동률

        (0.01%x설정값)+(0.003%x정격 출력 전압)

        (0.01%x설정값)+(0.003%x정격 출력 전압)

        리플

        <50mVrms

        <100mVrms

        노이즈

        <300mVpp (typ.)

        <300mVpp (typ.)

        온도 계수

        ±100ppm/℃ (typ.)

        ±100ppm/℃ (typ.)

        반응

        시간

        과도

        <1ms

        <2ms

        상승

        500ms±20%@ 정격부하;

        500ms±20%@ 무부하

        500ms±20%@ 정격부하;

        500ms±20%@ 무부하

        하강

        500ms±30%@ 정격부하;
        <1200ms @ 무부하

        500ms±30%@ 정격부하;
        <1200ms @ 무부하

        원격 감지 보상 전압

        (단선)

        5V

        5V

        잔류 전압 @ 출력 OFF

        <±25mV(typ.)

        <±50mV(typ.)

        최대 싱크 전류

        250mA±20%

        500mA±20%

        125mA±20%

        250mA±20%

        CC 모드

        범위

        0.0A~12.60A

        0.0A~25.20A

        0.0A~6.300A

        0.0A~12.60A

        정확도

        (0.5%x설정값)+5mA

        (0.5%x설정값)+10mA

        (0.5%x설정값)+3mA

        (0.5%x설정값)+6mA

        분해능

        10mA

        10mA

        1mA

        10mA

        리플

        <10mA

        <20mA

        <5mA

        <10mA

        부하 변동률

        (0.05%x설정값)+(0.03%x정격 출력 전류)

        (0.05%x설정값)+(0.03%x정격 출력 전류)

        라인 변동률

        (0.05%x설정값)+(0.005%x정격 출력 전류)

        (0.05%x설정값)+(0.005%x정격 출력 전류)

        온도 계수

        ±200ppm/℃

        ±200ppm/℃

        보호 기능

        OVP

        범위

        5.0V~550.0V

        10V~1100V

        정확도

        (0.2%x설정값)+0.5V

        (0.2%x설정값)+5V

        OCP

        범위

        0.12A~13.20A

        0.24A~26.40A

        0.060A~6.600A

        0.12A~13.20A

        정확도

        (0.6%x설정값)+50mA

        (0.6%x설정값)+100mA

        (0.6%x설정값)+5mA

        (0.6%x설정값)+50mA

        기타기능

        CV우선 순위

        (F타입 모델)

        High Speed : 10ms
        Medium Speed : 300ms
        Low Speed : 500ms

        High Speed : 10ms
        Medium Speed : 300ms
        Low Speed : 500ms

        CC우선 순위

        (F타입 모델)

        High Speed : 10ms
        Medium Speed : 100ms
        Low Speed : 200ms

        High Speed : 10ms
        Medium Speed : 100ms
        Low Speed : 200ms

        CV우선 순위
        (S 타입모델)

        LowSpeed : 500ms

        LowSpeed : 500ms

        일반 사양

        냉각 팬

        내부 팬에 의한 공냉 방식

        치수 (W x H x D)

        430x 129 x 550mm

        430x 221 x 550 mm

        430x 129 x 550mm

        430x 221 x 550 mm

        무게

        22.0kg

        37.0kg

        22.0kg

        40.0kg

        라인업

        기본 액세서리

        사용 설명서 CD x 1, 입력 단자 커버, 출력 단자 커버, 출력 단자 볼트

        옵션 액세서리

        PHX-001

        병렬 연결 케이블, 300mm (30V/60V 출력 모델)

        PHX-002

        병렬 연결 케이블, 300mm (500V/1000V 출력 모델)

        PHX-003

        직렬 연결 케이블, 300mm (30V/60V 출력 모델)

        PHX-004

        RS-485 케이블, 1M

        PHX-005

        RS-232C 케이블, 2M



        다운로드

        주문 정보

        PHX 30-200FC

        1CH, (30V/200A)x1, 6kW, RS-232/485, Full Function, 3상 200V 입력

         견적요청

        PHX 30-200FD

        1CH, (30V/200A)x1, 6kW, RS-232/485, Full Function, 3상 400V 입력

         견적요청

        PHX 60-100FC

        1CH, (60V/100A)x1, 6kW, RS-232/485, Full Function, 3상 200V 입력

         견적요청

        PHX 60-100FD

        1CH, (60V/100A)x1, 6kW, RS-232/485, Full Function, 3상 400V 입력

         견적요청

        PHX 500-12FC

        1CH, (500V/12A)x1, 6kW, RS-232/485, Full Function, 3상 200V 입력

         견적요청

        PHX 500-12FD

        1CH, (500V/12A)x1, 6kW, RS-232/485, Full Function, 3상 400V 입력

         견적요청

        PHX 1000-6FC

        1CH, (1000V/6A)x1, 6kW, RS-232/485, Full Function, 3상 200V 입력

         견적요청

        PHX 1000-6FD

        1CH, (1000V/6A)x1, 6kW, RS-232/485, Full Function, 3상 400V 입력

         견적요청

        PHX 30-400FC

        1CH, (30V/400A)x1, 12kW, RS-232/485, Full Function, 3상 200V 입력

         견적요청

        PHX 30-400FD

        1CH, (30V/400A)x1, 12kW, RS-232/485, Full Function, 3상 400V 입력

         견적요청

        PHX 60-200FC

        1CH, (60V/200A)x1, 12kW, RS-232/485, Full Function, 3상 200V 입력

         견적요청

        PHX 60-200FD

        1CH, (60V/200A)x1, 12kW, RS-232/485, Full Function, 3상 400V 입력

         견적요청

        PHX 500-24FC

        1CH, (500V/24A)x1, 12kW, RS-232/485, Full Function, 3상 200V 입력

         견적요청

        PHX 500-24FD

        1CH, (500V/24A)x1, 12kW, RS-232/485, Full Function, 3상 400V 입력

         견적요청

        PHX 1000-12FC

        1CH, (1000V/12A)x1, 12kW, RS-232/485, Full Function, 3상 200V입력

         견적요청

        PHX 1000-12FD

        1CH, (1000V/12A)x1, 12kW, RS-232/485, Full Function, 3상 400V입력

         견적요청

        옵션 액세서리

        PHX-001

        병렬 연결 케이블,300mm (30V/60V 출력 모델)

         견적요청

        PHX-002

        병렬연결 케이블, 300mm (500V/1000V 출력 모델)

         견적요청

        PHX-003

        직렬연결 케이블, 300mm (30V/60V 출력 모델)

         견적요청

        PHX-004

        RS-485케이블, 1M

         견적요청

        PHX-005

        RS-232C케이블, 2M

         견적요청



        상기 가격은 부가세 별도 가격입니다.
