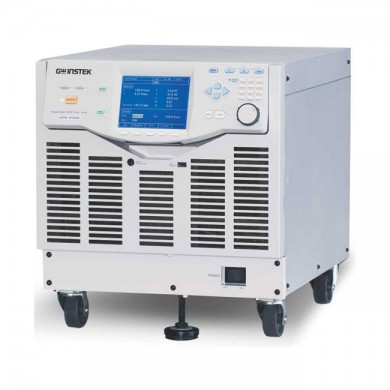

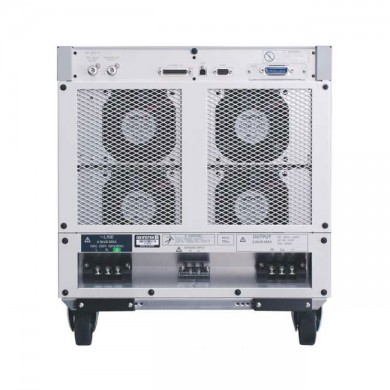

[단종제품] Programmable AC/DC Power Supply (GKP-2302)
주요 특징
• AC 출력 전압 : 0~155Vrms/0~310Vrms
• DC 출력 전압 : -220V~+220V/-440V~+440V
• 출력 용량 : 3kVA/3kW
• 출력 주파수 : AC 모드 (40.0Hz~550.0Hz), AC+DC 모드 (1.0Hz~550.0Hz)
• 출력 모드 : AC/AC+DC/DC
• 신호원 : INT, EXT, ADD(INT+EXT), VCA, SYNC
• 임의파형 전력 출력 기능
• 외부 신호의 전력 증폭 기능
• 측정 기능 : 전압, 전류, 전력, 주파수, 역률, 파고율, 고조파 전류
• 용량성 입력 부하 지원
• 시퀀스 기능
• 리미터 기능
• 설정 저장/호출 : 5세트
• 출력 ON/OFF 스위치
• LabView 드라이버 제공
• 통신 인터페이스 : USB(USBTMC), GPIB(옵션)
제품 사양 | |||||
출력 | |||||
출력 기능 | 연속, 시퀀스, 시뮬레이션 | ||||
출력 모드 | AC 모드, AC+DC 모드, DC 모드 | ||||
신호원 | INT, EXT, ADD(INT+EXT), VCA, SYNC | ||||
AC 출력 | |||||
용량 | 최대 3kVA | ||||
전압 | 100V 범위 | 0.0V~155.0V (분해능 0.1V) | 정확도 ±(1% set+0.6V) | ||
(rms) | 200V 범위 | 0.0V~310.0V (분해능 0.1V) | 정확도 ±(1% set+1.2V) | ||
전류 | 100V 범위 | 30A | |||
(rms) | 200V 범위 | 15A | |||
최대 | 100V 범위 | 120Apk | |||
피크전류 | 200V 범위 | 60Apk | |||
주파수 | 설정 범위 | AC : 40.0Hz~550.0Hz (분해능 0.1Hz) | |||
AC/DC : 1.0Hz~550.0Hz (분해능 0.1Hz) | |||||
정확도 | ±(설정 값의 0.01%) | 23℃±5℃ | |||
안정도 | ±0.005% | ||||
라인 변동률 | ±0.15% 이내 | ||||
부하 | 100V 범위 | ±0.15V 이내 | 45Hz~65Hz | ||
변동률 | ±0.5V 이내 | 40Hz~550Hz | |||
200V 범위 | ±0.30V 이내 | 45Hz~65Hz | |||
±1.0V 이내 | 40Hz~550Hz | ||||
파형 출력 | Sine, Arbitrary(16종류), Clipped Sine (3종류) | ||||
Output On Phase | 0.0°~359.9° (분해능 0.1°) | ||||
Output Off Phase | 0.0°~359.9° (분해능 0.1°) | 활성화/비활성화 선택 가능 | |||
DC 오프셋 | ±20mV 이내 | ||||
DC 출력 | |||||
용량 | 최대 3kW | ||||
전압 | 100V 범위 | -220V~+220V (분해능 0.1V) | 정확도 ±(┃0.5% set┃+0.6V) | ||
200V 범위 | -440V~+440V (분해능 0.1V) | 정확도 ±(┃0.5% set┃+0.6V) | |||
전류 | 100V 범위 | 30A | |||
200V 범위 | 15A | ||||
최대 | 100V 범위 | 120Apk | |||
피크전류 | 200V 범위 | 60Apk | |||
라인 변동률 | ±0.15% 이내 | ||||
부하 | 100V 범위 | ±0.15V 이내 | |||
변동률 | 200V 범위 | ±0.30V 이내 | |||
측정 기능 | |||||
범위/Full Scale | 분해능 | 정확도 | |||
주파수 카운터 | 1.0~550.0Hz | 0.1Hz | ±(0.01% set) | 23℃±5℃ | |
전압 | 유효 (rms) | 250.0V/500.0V | 0.1V | ±(0.5% rdg+0.3V/0.6V) | DC, 45Hz~65Hz |
±(0.7% rdg+0.9V/1.8V) | 40Hz~550Hz | ||||
DC (avg) | ±250.0V/±500.0V | 0.1V | ±(┃0.5% set┃+0.3V/0.6V) | ||
피크 (pk) | ±250.0V/±500.0V | 0.1V | ±(┃2% set┃+1V/2V) | DC, 45Hz~65Hz | |
전류 | 유효 (rms) | 40A/20A | 0.01A | ±(0.5% rdg+0.08A/0.04A) | DC, 45Hz~65Hz 40Hz~550Hz |
±(0.7% rdg+0.08A/0.04A) | |||||
DC (avg) | ±40A/±20A | 0.01A | ±(┃0.5% set┃+0.08A/0.04A) | ||
피크 (pk) | ±160A/±80A | 0.01A | ±(┃2% set┃+0.4A/0.2A) | DC, 45Hz~65Hz | |
전력 | 유효 (W) | 3600W | 0.1W/1W | ±(1% rdg+1.5W) | DC, 45Hz~65Hz |
피상 (VA) | 4500VA | 0.1VA/1VA | ±(2% rdg+3VA) | 45Hz~65Hz | |
무효 (var) | 4500var | 0.1var/1var | ±(2% rdg+3var) | 45Hz~65Hz | |
역률 | 0.00~1.00 | 0.01 | - | ||
파고율 | 0.00~50.00 | 0.01 | - | ||
SYNC 주파수 | 38.0Hz~525.0Hz | 0.1Hz | ±0.2Hz | ||
일반 | |||||
시퀀스 | 메모리 | 5세트 (비휘발성) | |||
스텝 | 최대 255스텝 | ||||
스텝 시간 | 0.0010s~999.9999s | ||||
시뮬레이션 | 메모리 | 5세트 (비휘발성) | |||
스텝 | 6스텝 (Initial, Normal1, Trans1, Abnormal, Trans2, Nomal2) | ||||
스텝 시간 | 0.0010s~999.9999s | ||||
임의파형 | 메모리 | 16세트 (비휘발성) | |||
파형 길이 | 4096워드 | ||||
분해능 | 16비트 (진폭) | ||||
외부 신호 입력 | 이득 | 100V 범위 : 0.0~220.0배 (분해능 0.1) | |||
(EXT/ADD) | 200V 범위 : 0.0~440.0배 (분해능 0.1) | ||||
정확도 | ±5% (DC, 45Hz~65Hz) | ||||
인터페이스 | 기본 : USB(USBTMC), RS-232C | ||||
옵션 : GPIB(IEEE488.1) | |||||
AC 입력 전원 | AC 100V~230V±10%(<250V);50Hz/60Hz±2Hz | ||||
치수 및 무게 | 430(W) x 398(H) x 562(D) mm, 약50kg | ||||
