| 일반형 AC파워소스 / 3상 (주파수변환기) (PTCPF-T Series)

  • AC파워/주파수변환기(주문형) (4)
  • 프로그램형 AC파워소스 (8)
  • 프로그램형 AC/DC파워소스 (16)
  • UPS/AVR/슬라이닥스(주문형) (0)

      •
      제품명 주파수변환기 (3상/45~500Hz)
      모델명 PTCPF-T Series
      특 징 •(3상) 3KVA ~ 500KVA
      상세사양

      •전압: AC 3상 0~300V/500V/700V

      •출력주파수: 45Hz ~ 500Hz

      •CV.CF Mode , 주문제작형

      •True Sinewave Output

      •Over Load Protection
      브랜드 파워티엠 / Korea
      판매가격 전화문의 : ☎070-4333-8982
      배송비 무료배송
      견적문의 위시리스트

      상품 기본설명

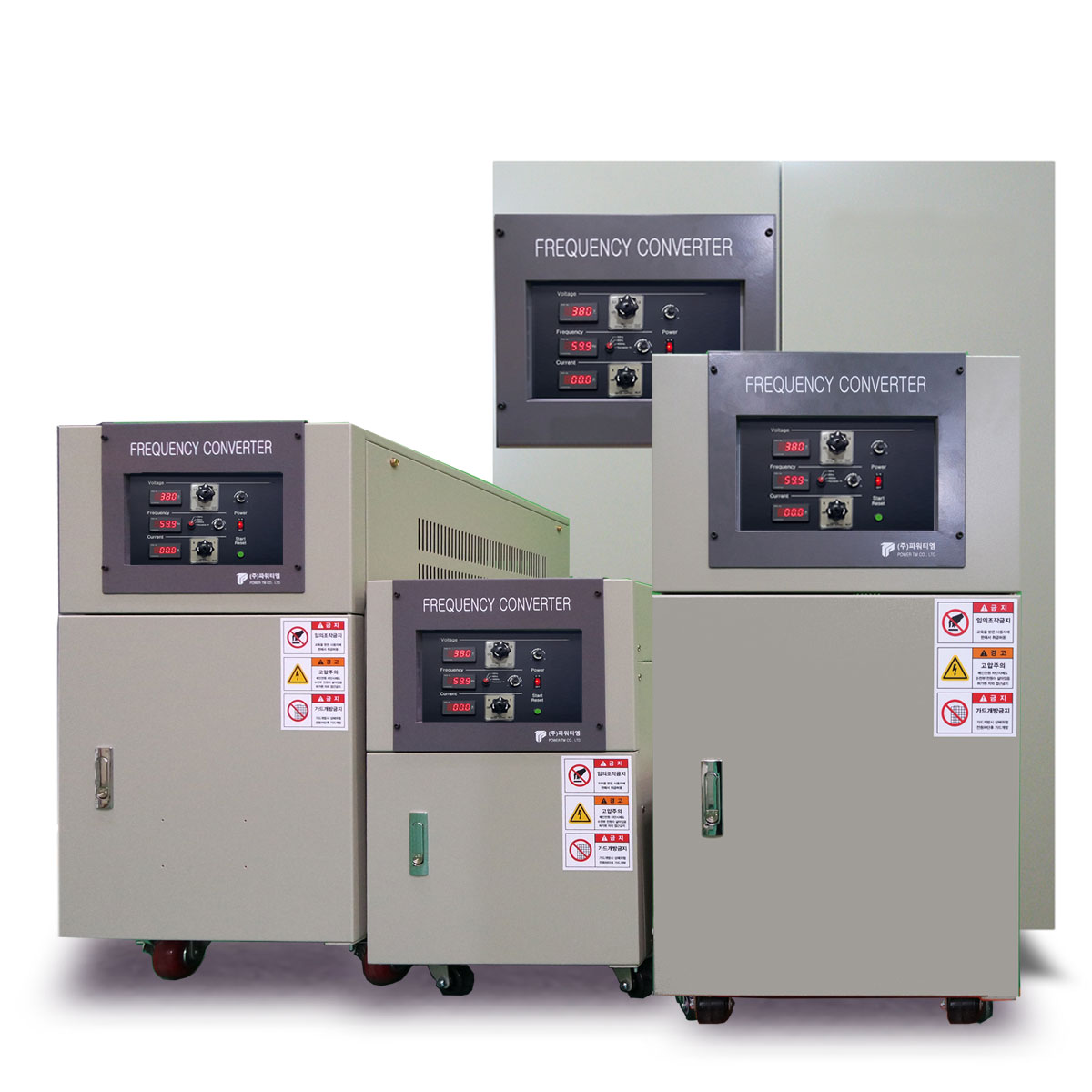

      일반형 AC파워소스 / 3상 (주파수변환기) (PTCPF-T Series)

      제품사양


      		PTCPF-T series
      AC Power Source (Frequency Converter)
      * 3상 / 3KVA ~ 500KVA 주문제작
      * 3상 / 0~300V (500/700V) 출력 전압 조정 (CV)
      * 50Hz/60Hz/400Hz/45~500Hz 출력 주파수 설정 (CF)
      PTCPF-T Series 는 주파수 변환기로 고도의 안정화된 정전압 및 정주파수 의 교류전력을 부하에 공급할 수 있습니다. 인버터 부는 I.G.B.T.반도체 소자를 적용한 P.W.M. (Pulse Width Modulation) 방식 으로 고주파 Switching하여 파형 왜율이 작고 출력 안정도가 매우 우수합니다.
      ■ FEATURE■ APPLICATION
      *  AC to AC Power Source (Frequency Converter)* 수출 장비 및 수입 장비시험용
      *  True Sine wave Output* 각종 전기,전자 관련 생산 및 R&D 시험용
      *  운전모드 : CV (정전압/전압제어), CF (주파수제어)* MOTOR 및 관련 부품 구동 TEST 용
      *  출력 전압 : 0~300Vac (※옵션:500V/700V/기타사양)* 품질 보증 및 신뢰성 시험용
      *  출력 주파수 : 50Hz/60Hz/400Hz / 45Hz~500Hz* 발전기 관련 전력 변환기기 계통 시험용
      *  입력전원 : 110V/220V/380V/기타주문 , 50Hz/60Hz* 군용 장비 부품 시험용 (400Hz)
      *  P.W.M(Pulse Width Modulation) type
      		* 항공기 장비 부품 시험용 (400Hz)
      *  I.G.B.T High Frequency Switching
      *  Digital Control 방식 , 반도체 제어 방식
      *  THD 3% 미만의 Distortion
      *  주파수안정도: ±0.5%, 전압안정도: ≤ ±2%

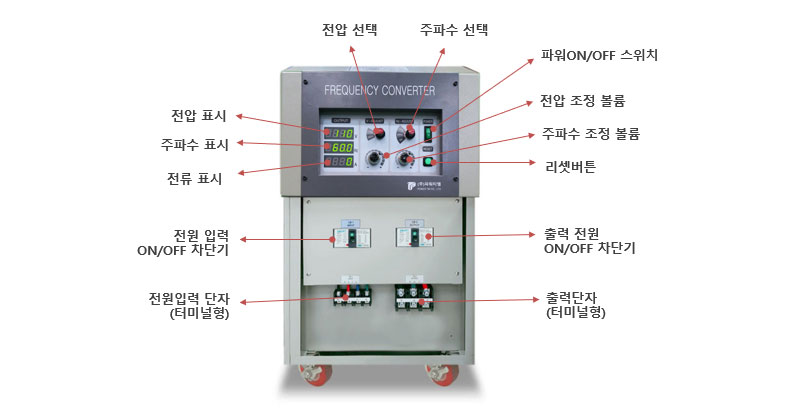

      ■ FRONT





      ■ SPECIFICATION

      MODEL

      PTCPF-3KT

      PTCPF-5KT

      PTCPF-10KT

      PTCPF-20KT

      PTCPF-30KT

      PTCPF-50KT

      PTCPF-100KT

      PTCPF-200KT

      PTCPF-300KT

      PTCPF-500KT

      용  량

      3KVA

      5KVA

      10KVA

      20KVA

      30KVA

      50KVA

      100KVA

      200KVA

      300KVA

      500KVA

      회로 종류 구분

      P.W.M (Pulse Width Modulation) / IGBT

      AC출력

      운전모드

      CV(정전압) , CF(정주파수)

      가변주파수범위

      50Hz / 60Hz / 400Hz / 45Hz ~ 500Hz

      출력 상수

      3-PHASE , 4-Wire

      전압가변 범위

      0 ~300Vac RMS (110/220/380/440/480V 외 주문제작가능)

      전압제어분해능

      1.0 V

      주파수 분해능

      0.1Hz

      전압 안정도

      ≤ ±1%

      주파수 안정도

      ±0.5%

      왜율

      (T.H.D) ≤ ±3%

      역률

      (Power Factor) 0.8 LAG

      종합효율

      Approx 85%

      출력 파형

      True Sine Wave

      Transfer Time

      Zero Break

       과도 응답속도

      100mSec 이내 (±1% 이내로 복귀기준)

      AC입력

      입력 전압

      220Vac , 1-PHASE (±10%)  (※주문사양 110V/220V/380V/440V , 3-PHASE)

      입력 주파수

      50Hz or 60Hz (±5%) (이외 주파수 주문 사양)

      보호기능

      Circuit 보호

      Electronic Circuit / Over Load / Short Ciruit Over voltage, EMI, RFI Noise Filtering

      물리적 보호

      Over current (Breaker)

      냉각방식

      Over temp / 강제 공랭방식 (Air Cooling Fan)

      표시부

      주파수 메터

      3 1/2 Digital Display Meter

      전압,전류 메터

      3 1/2 True RMS Digital Display Meter

      절연특성

      절연전압/절연저항

      절연전압 AC 1500V, 60Hz, 1분간 // 절연저항 DC 500V측정시, 100MΩ이상

      환경조건

      온습도조건

      Temp . 0~40℃ , Humidity. 0~90%

      용  량

      3KVA

      5KVA

      10KVA

      20KVA

      30KVA

      50KVA

      100KVA

      200KVA

      300KVA

      500KVA

      1상입력 size

      Width (mm)

      440

      440

      440

      550

      550

      600

      900




      Depth (mm)

      750

      750

      750

      900

      1050

      1200

      1400




      Height (mm)

      830

      830

      830

      950

      1100

      1300

      1800




      3상입력 size

      Width (mm)

      440

      440

      550

      550

      600

      800

      900

      1200

      1600

      2900

      Depth (mm)

      750

      750

      900

      1050

      1200

      1200

      1400

      1600

      2000

      1600

      Height (mm)

      830

      830

      950

      1100

      1300

      1600

      1800

      1800

      1900

      2000

      * 상기 사양 이외의 주문제작 가능합니다.



      □ 옵션

      *  External Analog V-Control (CV)

      *  Remote Interface : RS-485

      *  출력 전압 Low / High Range Mode





      라인업


      Output Voltage (L-L) & Max Current LINE-UP MODEL list
      ■ 3-Phase Output Max Current / PTCPF-T Series



                   Voltage
      KVA

      0 ~ 480Vac

      0 ~ 440Vac

      0 ~ 380Vac

      0 ~ 250Vac

      0 ~ 220Vac

      0 ~ 120Vac

      2.0KVA

      PTCPF-2KT-480V

      PTCPF-2KT-440V

      PTCPF-2KT-380V

      PTCPF-2KT-250V

      PTCPF-2KT-220V

      PTCPF-2KT-120V

      3.0KVA

      PTCPF-3KT-480V

      PTCPF-3KT-440V

      PTCPF-3KT-380V

      PTCPF-3KT-250V

      PTCPF-3KT-220V

      PTCPF-3KT-120V

      5.0KVA

      PTCPF-5KT-480V

      PTCPF-5KT-440V

      PTCPF-5KT-380V

      PTCPF-5KT-250V

      PTCPF-5KT-220V

      PTCPF-5KT-120V

      7.5KVA

      PTCPF-7.5KT-480V

      PTCPF-7.5KT-440V

      PTCPF-7.5KT-380V

      PTCPF-7.5KT-250V

      PTCPF-7.5KT-220V

      PTCPF-7.5KT-120V

      10.0KVA

      PTCPF-10KT-480V

      PTCPF-10KT-440V

      PTCPF-10KT-380V

      PTCPF-10KT-250V

      PTCPF-10KT-220V

      PTCPF-10KT-120V

      15.0KVA

      PTCPF-15KT-480V

      PTCPF-15KT-440V

      PTCPF-15KT-380V

      PTCPF-15KT-250V

      PTCPF-15KT-220V

      PTCPF-15KT-120V

      20.0KVA

      PTCPF-20KT-480V

      PTCPF-20KT-440V

      PTCPF-20KT-380V

      PTCPF-20KT-250V

      PTCPF-20KT-220V

      PTCPF-20KT-120V

      30.0KVA

      PTCPF-30KT-480V

      PTCPF-30KT-440V

      PTCPF-30KT-380V

      PTCPF-30KT-250V

      PTCPF-30KT-220V

      PTCPF-30KT-120V

      50.0KVA

      PTCPF-50KT-480V

      PTCPF-50KT-440V

      PTCPF-50KT-380V

      PTCPF-50KT-250V

      PTCPF-50KT-220V

      PTCPF-50KT-120V

      75.0KVA

      PTCPF-75KT-480V

      PTCPF-75KT-440V

      PTCPF-75KT-380V

      PTCPF-75KT-250V

      PTCPF-75KT-220V

      PTCPF-75KT-120V

      100.0KVA

      PTCPF-100KT-480V

      PTCPF-100KT-440V

      PTCPF-100KT-380V

      PTCPF-100KT-250V

      PTCPF-100KT-220V

      PTCPF-100KT-120V

      200.0KVA

      PTCPF-200KT-480V

      PTCPF-200KT-440V

      PTCPF-200KT-380V

      PTCPF-200KT-250V

      PTCPF-200KT-220V

      PTCPF-200KT-120V

      300.0KVA

      PTCPF-300KT-480V

      PTCPF-300KT-440V

      PTCPF-300KT-380V

      PTCPF-300KT-250V

      PTCPF-300KT-220V

      PTCPF-300KT-120V

      400.0KVA

      PTCPF-400KT-480V

      PTCPF-400KT-440V

      PTCPF-400KT-380V

      PTCPF-400KT-250V

      PTCPF-400KT-220V

      PTCPF-400KT-120V

      500.0KVA

      PTCPF-500KT-480V

      PTCPF-500KT-440V

      PTCPF-500KT-380V

      PTCPF-500KT-250V

      PTCPF-500KT-220V

      PTCPF-500KT-120V

      ​

      ​* 상기 사양 이외의 주문제작 가능합니다.

      ​

      ​

      ​
