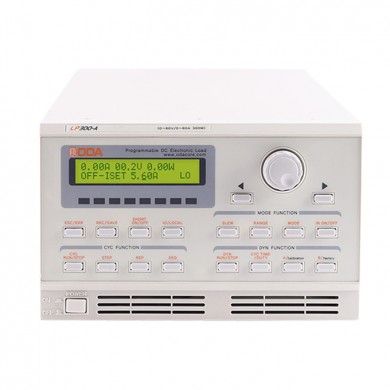

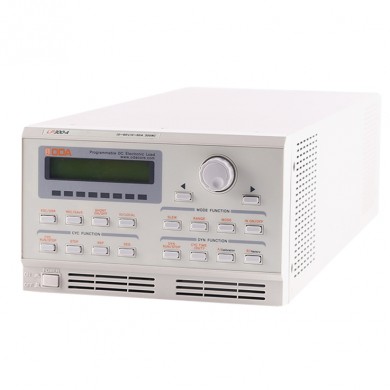

| Programmable DC Electronic Load (LP-Series)



제품명 Programmable DC Electronic Load
모델명 LP-Series
특 징 •다기능 전자로드/1채널
상세사양

•300W ~ 5KW DC Load Input

•60V/250V/500Vdc Input Voltage

•CC / CR / CV Mode Operation

인터페이스 •RS-232C/RS-485/USB
브랜드 오디에이테크놀로지 / Korea
판매가격 전화문의 : ☎031-750-0440
배송비 무료배송

상품 기본설명

Programmable DC Electronic Load (LP-Series)

제품사양

LP Series

Programmable DC Electronic Load

High Performance, High Precision

LP Series는 300W~1500W 용량의 고성능, 고효율의 프로그래머블 전자로드로써 SCPI(Standard Commands for Programmable Instruments) 프로토콜에 준하는 RS-232C, RS-485, USB 통신이 가능하도록 되어있습니다.

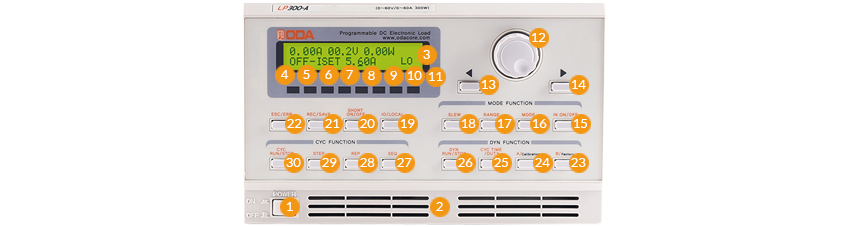

1

메인전원 ON/OFF 스위치

16

Mode 설정 Key

2

환기구

17

Range 설정 Key

3

20Char *2Line 단일 LCD Display

18

Slew 설정 Key

4

CC Mode Lamp

19

IO/Local 설정 Key

5

CR Mode Lamp

20

Short ON/OFF 설정

6

CV Mode Lamp

21

Recall, Save Key

7

Dynamic Mode Lamp

22

ESC 및 Err 체크, Protection 제거 Key

8

Cycling Mode 상태 Lamp

23

B- Memory, Factory 설정 Key

9

Remote Interface Lamp

24

A- Memory, Calibration 설정 Key

10

Protection Lamp

25

Dynamic Cycling Time, Dynamic Duty 설정

11

Error Lamp

26

Dynamic ON/OFF 설정

12

설정 Encoder

27

Cycling Sequence 설정

13

좌측 방향 Cursor 또는 메뉴 변경 Key

28

Cycling Repeat 설정

14

우측 방향 Cursor 또는 메뉴 변경 Key

29

Cycling Step 설정

15

입력 전압/전류 ON/OFF Key

30

Cycling ON/OFF Key







■ FEATURE



 * Big size 20Char LCD Display 채택

 * 출력전압, 전류 차단 및 복귀 기능(Output ON/OFF)

 * Front panel의 키 잠금 기능

 * 각종 이벤트 발생시 알람음 발생

 * 뛰어난 정확도 및 고 분해능

 * Built-in Remote Sensing for Load Voltage(V-Sensing)

 * 과전압(O.V.P) / 과전력(O.P.P) / 과온도(O.T.P) 보호기능

 * 뛰어난 Load Regulation 및 Line Regulation

 * Operating 상태를 10개까지 저장(Store) 및 복귀(Recall).

 * 에러 발생시 에러 내용저장(10개)

 * 3U * 19inch half Rack에 장착가 가능한 Compact Size(300W, 600W)

 * RS232C, RS485, USB 통신









입력된 전원공급기의 전압에 관계없이 항상 일정한 부하전류를 유지함. (CC)

사용분야

1) 전원공급기 부하 레귤레이션 테스트, 배터리, SMPS DC Power, 아답터 등
2) 전류 용량테스트
3) 전원 방전테스트 배터리, 캐피시터 등 충전소자









입력된 전원공급기의 전류에 관계없이 항상 일정한 전압을 유지함. (CV)

사용분야

1) 전원테스트 아답터, 각종 DC Power 등
2) 전원공급기 CC 회로 테스트









입력된 전원공급기의 전압에 대하여 일정한 저항이 되도록 부하전류를 취함. (CR)

사용분야

1) 전원공급기 특성분석
2) 전원공급기 시등지연
3) 전원저항기 에뮬레이션









Dynamic Mode는 고속으로 전류 및 번압 가변하여 가능하게 합니다. 0.1ms~4s의 1Cycle Time 셋팅과 6~9%의 Cycle Duty 셋팅으로 사용자가 원하는 pulse를 만들어 낼 수 있습니다.

사용분야

1) Inrush가 발생하는 코일 부하를 대처하여 전원에 Inrush 테스트
2) 순간 전류 용량 실험, 회로차단기 등의 순간적인 전류용량에 의해 작동하는 제품테스트
3) 순간적이 Inrush 부하에 의한 충전소자 수명실험, 배터리, 캐터시터 등 충전소자의 Inrush 부하로 인한 수명 단축 테스트









Cycling Mode는 연속되는 여러가지 파형 구현을 가능하게합니다.
100개의 Step 셋팅과 50ms~86400s(24시간) 셋팅, On/Off 모드 지원으로 사용자가 원하는 여러가지의 파형을 구현합니다.

사용분야

1) On/Off 실험, 여러가지의 전선, 하네스, 단자 등의 내구성 및 안전성 테스트
2) 전류, 전압의 변화에 대한 전원 특성 변화 실험, DC Power, 아답터, 배터리 등이 전류, 전압변화에 의한 특성 변화 테스트
3) 충전소자 충전 및 방전 실험, 배터리, 캐퍼시터 등 충전 및 방전 실험











 Slew Rate 기능은 전류, 전압의 Rising Falling의 속도조절이 가능합니다.
전류 LOW:10단계 HI:10단계 및 전압 9단계의 Slew Rate기능은 사용자가 원하는 Rising과 Faliing의 속도를 구현하게 도와드립니다
 .

사용분야

1) 빠른 Rising과 Falling의 속도를 요구하는 실험, 전원의 inrush테스트, 회로차단기 용량 테스트
2) 느린 Rising과 Falling의 속도를 요구하는 실험, DC Power, 아답터, 배터리 등의 수명 및 특성 테스트







■ SELECTION GUIDE



max.Input Voltage
Dimension

Max.60V DC Input

Max.250V DC Input

Max.500V DC Input

W : 213mm
H : 132mm
D : 540mm

LP300-A
(0-60V,0-60A300W)

LP250-B
(0-250V,0-10A250W)

LP200-C
(0-500V,0-5A200W)

LP600-A
(0-60V,0-120A600W)

LP500-B
(0-250V,0-20A500W)

LP400-C
(0-500V,0-10A400W)

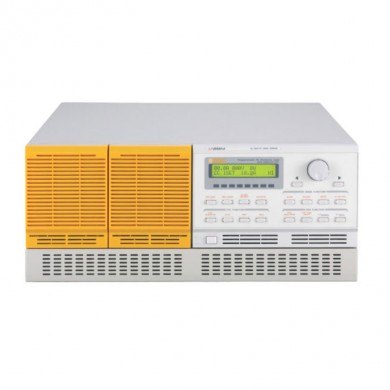

W : 426mm
H : 132mm
D : 565mm

LP900-A
(0-60V,0-180A900W)

LP750-B
(0-250V,0-30A750W)

LP600-C
(0-500V,0-15A600W)

LP1200-A
(0-60V,0-240A1200W)

LP1000-B
(0-250V,0-40A1000W)

LP800-C
(0-500V,0-20A800W)

W : 426mm
H : 176mm
D : 565mm

LP1500-A
(0-60V,0-300A1500W)

LP1200-B
(0-250V,0-50A1200W)

LP1000-C
(0-500V,0-25A1000W)

LP2000-A
(0-60V,0-400A2000W)

LP1500-B
(0-250V,0-60A1500W)

LP1300-C
(0-500V,0-30A1300W)







■ SPECIFICATION



▼ 60V / A Type



Model

LP300-A

LP600-A

LP900-A

Output rating

3~60V, 0~60A, 300W

3~60V, 0~120A, 600W

3~60V, 0~180A, 900W

(@0~40℃)

CC Mode

Range

High_0~60A

High_0~120A

High_0~180A

Low_0~6A

Low_0~12A

Low_0~18A

Resolution

L:10mA, H:100mA

L:10mA, H:1A

L:10mA, H:1A

Accuracy

±0.1%±75mA

±0.1%±120mA

±0.1%±180mA

CV Mode

Range

3~60V

3~60V

3~60V

Resolution

100mV

100mV

100mV

Accuracy

±0.1%±50mV

±0.1%±50mV

±0.1%±50mV

CR Mode

Range

High_10~6,000Ω

High_5~600Ω

High_3~600Ω

Mid_1~600Ω

Mid_0.5~60Ω

Mid0.3~60Ω

Low_0.33~1Ω

Low_0.17~0.5Ω

Low_0.11~0.3Ω

Accuracy

High&Mid_0.3%±100mΩ

High&Mid_0.3%±100mΩ

High&Mid_0.3%±100mΩ

Low_0.8%±8mΩ

Low_0.8%±8mΩ

Low_0.8%±8mΩ

Ripple&Noise

4mA(rms) / 40mA(p-p)

8mA(rms) / 80mA(p-p)

12mA(rms) / 120mA(p-p)

6mV(rms)

6mV(rms)

6mV(rms)

Dimensions

213(W)X133(H)X530(D) mm

213(W)X133(H)X530(D)mm

426(W)X133(H)X560(D)mm

Model

LP1200-A

LP1500-A

LP2000-A

Output rating

3~60V, 0~240A, 1200W

3~60V, 0~300A, 1500W

3~60V, 0~400A, 2000W

(@0~40℃)

CC Mode

Range

High_0~240A

High_0~300A

High_0~400A

Low_0~24A

Low_0~30A

Low_0~40A

Resolution

L:100mA, H:1A

L:100mA, H:1A

L:100mA, H:1A

Accuracy

±0.1%±240mA

±0.1%±300mA

±0.1%±400mA

CV Mode

Range

3~60V

3~60V

3~60V

Resolution

100mV

100mV

100mV

Accuracy

±0.1%±50mV

±0.1%±50mV

±0.1%±50mV

CR Mode

Range

High_2.5~600Ω

High_2~600Ω

High_1.5~600Ω

Mid_0.25~60Ω

Mid_0.2~60Ω

Mid0.0.15~60Ω

Low_0.1~0.25Ω

Low_0.07~0.2Ω

Low_0.06~0.15Ω

Accuracy

High&Mid_0.3%±100mΩ

High&Mid_0.3%±100mΩ

High&Mid_0.3%±100mΩ

Low_0.8%±8mΩ

Low_0.8%±8mΩ

Low_0.8%±8mΩ

Ripple&Noise

18mA(rms) / 180mA(p-p)

24mA(rms) / 240mA(p-p)

30mA(rms) / 300mA(p-p)

6mV(rms)

6mV(rms)

6mV(rms)

Dimensions

426(W)X133(H)X560(D)mm

426(W)X176(H)X630(D)mm

426(W)X176(H)X630(D)mm

▼ 250V / B Type



Model

LP250-B

LP500-B

LP750-B

Output rating

3~250V, 0~10A, 250W

3~250V, 0~20A, 500W

3~250V, 0~300A, 750W

(@0~40℃)

CC Mode

Range

High_0~10A

High_0~300A

High_0~400A

Low_0~1A

Low_0~30A

Low_0~40A

Resolution

L:10mA, H:100mA

L:10mA, H:100mA

L:10mA, H:100mA

Accuracy

±0.12%±500mA

±0.12%±500mA

±0.12%±500mA

CV Mode

Range

3~250V

3~250V

3~250V

Resolution

1V

1V

1V

Accuracy

±0.12%±500mV

±0.12%±500mV

±0.12%±500mV

CR Mode

Range

High_240~20,000

High_120~20,000

High_80~20,000

Mid_24~2,000

Mid_12~2,000

Mid_8~2,000

Low_0.2~24

Low_0.1~12

Low_0.07~8

Accuracy

High&Mid_0.3%±1m

High&Mid_0.3%±1m

High&Mid_0.3%±1m

Low_0.8%±200m

Low_0.8%±200m

Low_0.8%±200m

Ripple&Noise

1mA(rms) / 10mA(p-p)

2mA(rms) / 20mA(p-p)

3mA(rms) / 30mA(p-p)

6mV(rms)

6mV(rms)

6mV(rms)

Dimensions

213(W)X133(H)X530(D)mm

213(W)X133(H)X530(D)mm

426(W)X133(H)X560(D)mm

Model

LP1000-B

LP1200-B

LP1600-B

Output rating

3~250V, 0~40A, 1000W

3~250V, 0~48A, 1200W

3~250V, 0~64A, 1600W

(@0~40℃)

CC Mode

Range

High_0~40A

High_0~48A

High_0~64A

Low_0~4A

Low_0~4.8A

Low_0~6.4A

Resolution

L:10mA, H:100mA

L:10mA, H:1A

L:10mA, H:1A

Accuracy

±0.15%±40mA

±0.15%±48mA

±0.15%±64mA

CV Mode

Range

3~250V

3~250V

3~250V

Resolution

1V

1V

1V

Accuracy

±0.12%±500mV

±0.12%±500mV

±0.12%±500mV

CR Mode

Range

High_60~20,000

High_50~20,000

High_38~20,000

Mid_6~2,000

Mid_5~2,000

Mid3.8~2,000

Low_0.05~6

Low_0.042~5

Low_0.03~3.8Ω

Accuracy

High&Mid_0.3%±1

High&Mid_0.3%±1

High&Mid_0.3%±1

Low_0.8%±200m

Low_0.8%±200m

Low_0.8%±200m

Ripple&Noise

4mA(rms) / 40mA(p-p)

4.8mA(rms) / 48mA(p-p)

6.4mA(rms) / 64mA(p-p)

6mV(rms)

6mV(rms)

6mV(rms)

Dimensions

426(W)X133(H)X560(D)mm

426(W)X176(H)X630(D)mm

426(W)X176(H)X630(D)mm

▼ 500V / C Type



Model

LP200-C

LP400-C

LP600-C

Output rating

3~500V, 0~5A, 200W

3~500V, 0~10A, 400W

3~500V, 0~15A, 600W

(@0~40℃)

CC Mode

Range

High_0~5A

High_0~10A

High_0~15A

Low_0~0.5A

Low_0~1A

Low_0~1.5A

Resolution

L:1mA, H:10mA

L:10mA, H:100mA

L:10mA, H:100mA

Accuracy

±0.15%±5mA

±0.15%±10mA

±0.15%±15mA

CV Mode

Range

3~500V

3~500V

3~500V

Resolution

1V

1V

1V

Accuracy

±0.15%±500mV

±0.15%±500mV

±0.1%±500mV

CR Mode

Range

High_1,000~100,000Ω

High_500~50,000Ω

High_333~50,000Ω

Mid_100~10,000Ω

Mid_50~5,000Ω

Mid_33~5,000Ω

Low_0.4~100Ω

Low_0.2~50Ω

Low_0.14~33Ω

Accuracy

High&Mid_0.3%±5mΩ

High&Mid_0.3%±1mΩ

High&Mid_0.3%±1Ω

Low_0.8%±500mΩ

Low_0.8%±200mΩ

Low_0.8%±200mΩ

Ripple&Noise

0.5mA(rms) / 5mA(p-p)

1mA(rms) / 10mA(p-p)

1.5mA(rms) / 15mA(p-p)

10 mV(rms)

10 mV(rms)

10 mV(rms)

Dimensions

213(W)X133(H)X530(D)mm

213(W)X133(H)X530(D)mm

426(W)X133(H)X560(D)mm

Model

LP800-C

LP1000-C

LP600-C

Output rating

3~250V, 0~20A, 800W

3~250V, 0~25A, 1000W

3~250V, 0~30A, 1300W

(@0~40℃)

CC Mode

Range

High_0~20A

High_0~25A

High_0~30A

Low_0~2A

Low_0~2.5A

Low_0~6.4A

Resolution

L:10mA, H:100mA

L:10mA, H:100mA

L:10mA, H:100mA

Accuracy

±0.15%±200mA

±0.15%±25mA

±0.15%±64mA

CV Mode

Range

3~500V

3~500V

3~500V

Resolution

1V

1V

1V

Accuracy

±0.15%±500mV

±0.15%±500mV

±0.15%±500mV

CR Mode

Range

High_250~50,000Ω

High_200~50,000Ω

High_167~50,000Ω

Mid_25~5,000Ω

Mid_20~5,000Ω

Mid_16.7~5,000Ω

Low_0.1~25Ω

Low_0.08~20Ω

Low_0.067~16.7Ω

Accuracy

High&Mid_0.3%±1Ω

High&Mid_0.3%±1Ω

High&Mid_0.3%±1Ω

Low_0.8%±200mΩ

Low_0.8%±200mΩ

Low_0.8%±200mΩ

Ripple&Noise

1mA(rms) / 10mA(p-p)

2mA(rms) / 20mA(p-p)

3mA(rms) / 30mA(p-p)

6mV(rms)

6mV(rms)

6mV(rms)

Dimensions

426(W)X133(H)X560(D)mm

427(W)X176(H)X630(D)mm

426(W)X176(H)X630(D)mm







Cycling Mode

Max 100Step / 50ms~86400s DelayTtime / CC, CV Mode 지원

Dynamic Mode

A, B 2CH Memory / 0.1ms~4s Cycle Time / 6~94% Cycle Duty / CC, CV Mode 지원

Slew Rate

CC Mode-Low: 10단계, Hi: 10단계 / Mode: 9단계

Protection

OVP, OPP, OTP (Heatsink Temp 105℃)

Analog In / Output

Voltage, current Analog output (0~10V) /
Remote Sensing (5Vdc between sensing (5Vdc beetween sense and load input)

Remote Interface

RS-232 & 485 & USB











*** 본 (주)파워티엠 홈페이지의 게시물 및 제품 자료를 사전 동의없이 무단으로 복사 및 배포를 금지합니다. ***


이 분류에 등록된 다른 상품이 없습니다. 전체목록 ▲ 맨위로 ◀◀ 뒤로가기

배송정보

★ 배송정보 ★
1. 재고 보유상품의 경우 입금확인 후 1~3일 정도 상품 준비기간이 소요되며, 주문량이 많을 경우
    준비기간이 조금 더 소요될 수 있습니다.
    (단, 재고 소진 상품의 경우 배송기간이 3주~4주 소요될수 있사오니 참고바랍니다.)
2. 주문하신 상품은 배송완료 문자를 받아보신 후 1~2일 이내에 수령하실 수 있습니다.
3. 10만원 이상 구매시 배송료는 무료입니다.
※ 해외배송은 무료배송이벤트에서 제외됩니다.해외배송 상품무게는 별도 측정 후
    주문상품 구매액 + 운임료와 함께 결제해주셔야 합니다.



관련상품

★ 관련상품 ★

등록된 상품이 없습니다.







회사소개



전력전자제품



계측기기제품



제어계측시스템



자료실



고객지원

인사말

회사소개

회사연혁

오시는길

DC파워서플라이

SMPS/ LED컨버터

전자로드(전자부하기)

AC파워소스

AC/DC 저항로드뱅크

소스측정장치(소스메타)

디지털멀티메터

오실로스코프

스펙트럼분석기

클램프메터(전류계)

파워메터(전력분석기)

제네레이터/파형발생기

저항계 / LCR메터

안전규격관련 시험기

데이터로거/레코더

열화상카메라

기타 계측기





충방전시스템

신뢰성시험기

자동차부품시험

발전기 시험기

소프트웨어

매뉴얼 자료실

프로그램 자료실

카타로그 자료실

사양서 자료실

기술 자료실

공지사항

이벤트게시판

1:1문의

온라인 A/S요청

교정접수안내

교정신청서



견적요청

온라인 견적요청

업체명: (주)파워티엠 | 대표자: 차효정 | 주소: 경기도 성남시 중원구 갈마치로 302, B동 602호(상대원동,우림라이온스밸리5차)
전화(Tel): 031-750-0440 | 팩스(Fax): 031-750-0442 | e메일: powertm@powertm.co.kr
사업자등록번호: 215-87-96171 | 통신판매업신고: 제2016-성남중원-0113호
Copyright © (주)파워티엠. All Rights Reserved.
