| Programmable DC Electronic Load (ELTO "S" Series)



제품명 Programmable DC Electronic Load
모델명 ELTO "S" Series
특 징 •다기능DC전자로드/1채널
상세사양

•200W /~ / 15KW DC Load Input

•80V/250V/500V Input Voltage

•CC / CR / CV / CP MOde

인터페이스 •RS-232C/RS-485
브랜드 피엔시스 / Korea
판매가격 전화문의 : ☎031-750-0440
배송비 무료배송

상품 기본설명

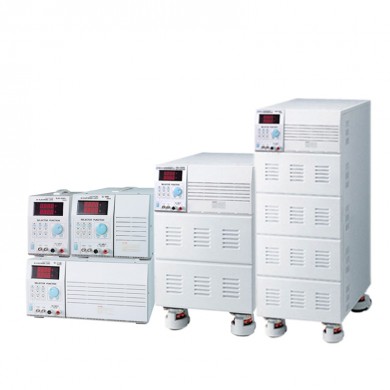

Programmable DC Electronic Load (ELTO "S" Series)

제품사양

■ FEATURE

 ■ APPLICATIONS

* CC,CR,CV,CP OPERATION MODE

* OVP,OCP,OPP,OTP,RPP PROTECTION

* 4-DIGIT AUTO RANGE DISPLAY

* HIGH ACCURACY

* PORTABLE TYPE SINGLE LOAD or RACK TYPE

* DYNAMIC,STATIC,EXTERNAL FUNTION MODE

* 24BIT A/D CONVERTER

* RS-232C(RS-485) For Interface

* POWER MOSFET

* ACTIVE POWER DISSIPATION BALANCE

* 전압,전류 전원 테스트

* 전원공급기 TRANSIENT RESPONSE

* 전류 LIMIT 테스트

* BATTERY EMULATION BY USING CV MODE

* BATTERY 방전 테스트

* R&D , QUALITY CONTROL, ATE SYSTEM

* 전원공급장치 LOAD REGULATION





■ SELECT GUIDE

DC Input

Watt

80Vdc

250Vdc

500Vdc

Model

Current

Model

Current

Model

Current

200W

SL-200

40A

SM-200

20A

SH-200

10A

300W

SL-300

60A

SM-300

30A

SH-300

15A

600W

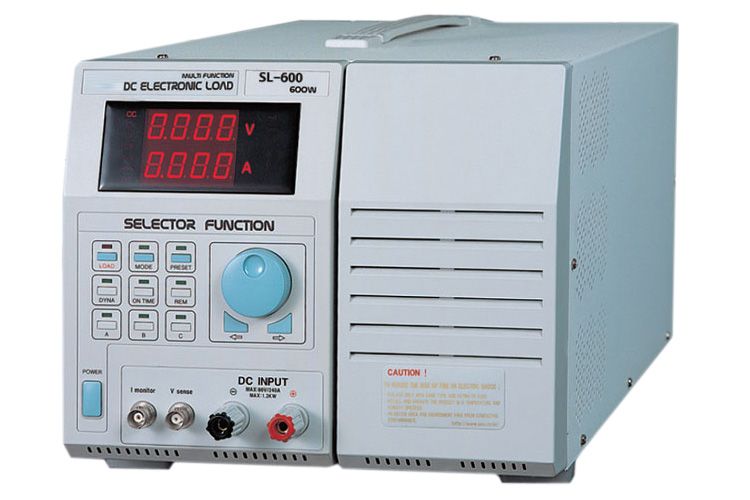

SL-600

120A

SM-600

60A

SH-600

30A

1200W

SL-1200

240A

SM-1200

120A

SH-1200

60A

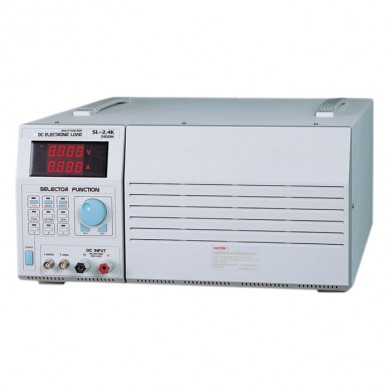

2400W

SLL-2400

240A

SML-2400

120A

SHL-2400

60A

SLH-2400

480A

SMH-2400

240A

SHH-2400

120A

5000W

SLL-5000

500A

SML-5000

250A

SHL-5000

120A

SLH-5000

1000A

SMH-5000

500A



-

10KW

SLL-10K

500A

SML-10K

500A

SHL-10K

250A

SLH-10K

1000A

SMH-10K

1000A



-



■ 용량별 SIZE



















200W / 300W

600W

1200W

2400W

5KW

10KW

W:140 x H:200x D:400mm

W:250 x H:200x D:450mm

W:432 x H:177x D:500mm

W:432 x H:355x D:500mm

W:500 x H:720x D:700mm

W:500 x H:1400x D:700mm



-





옵션 및 악세서리

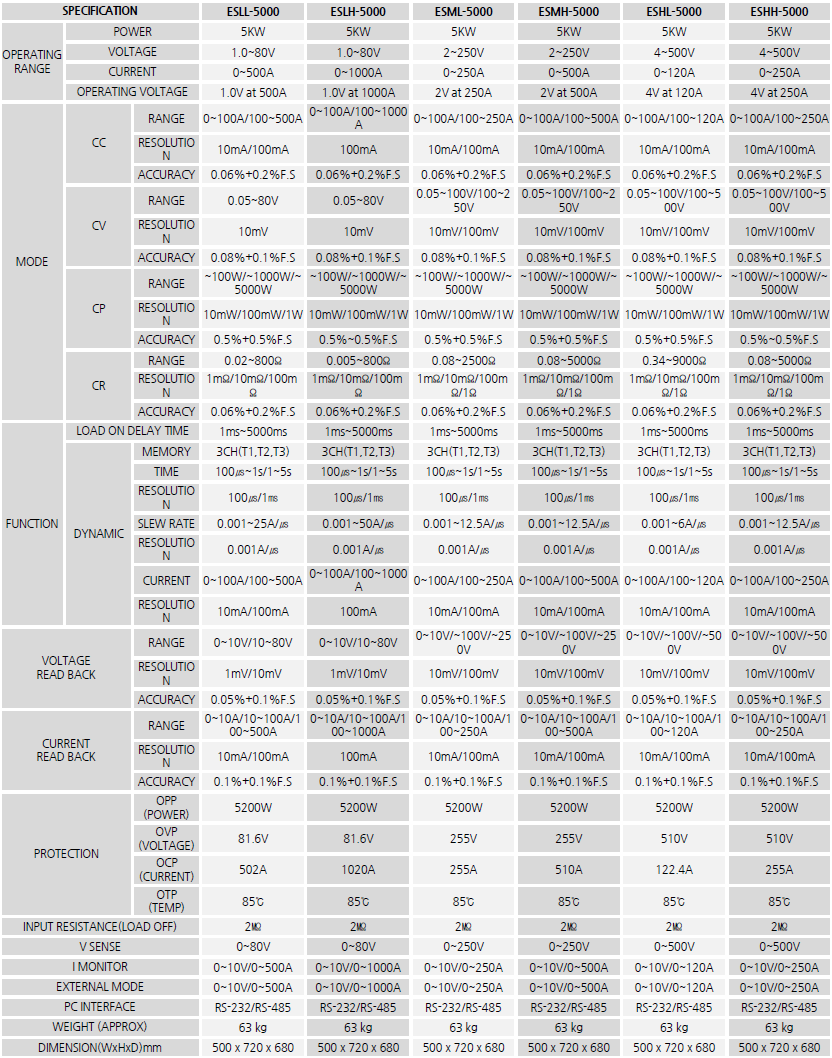

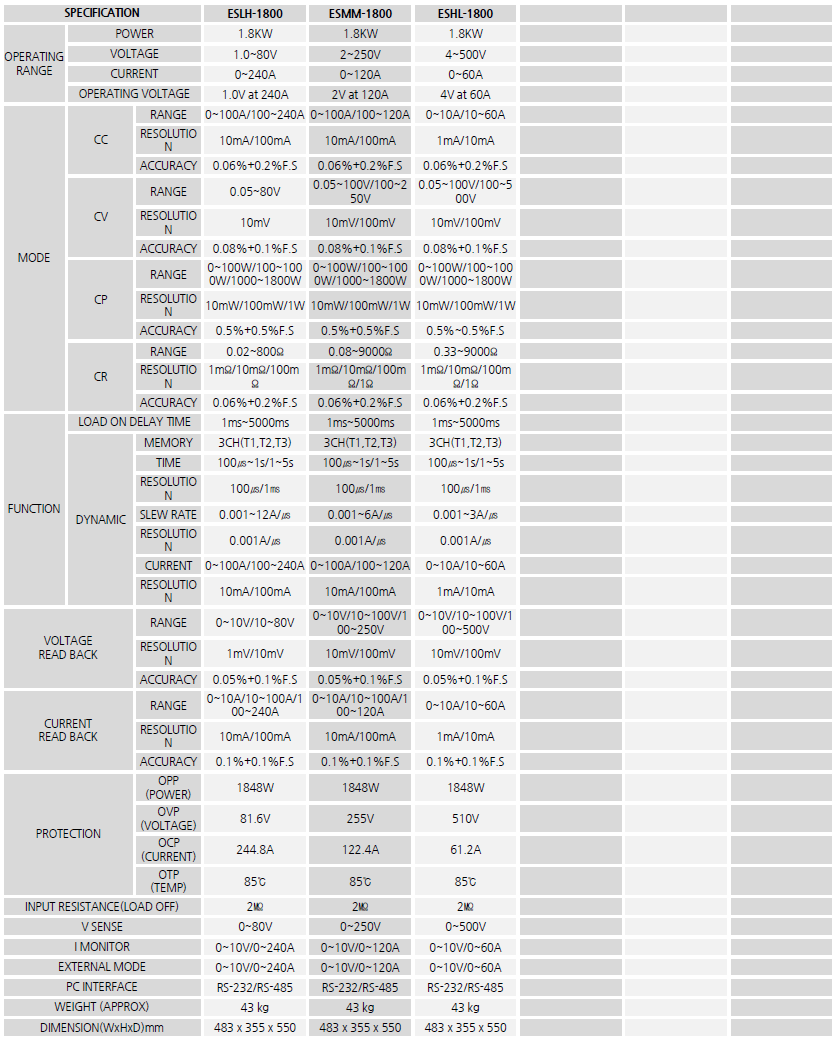

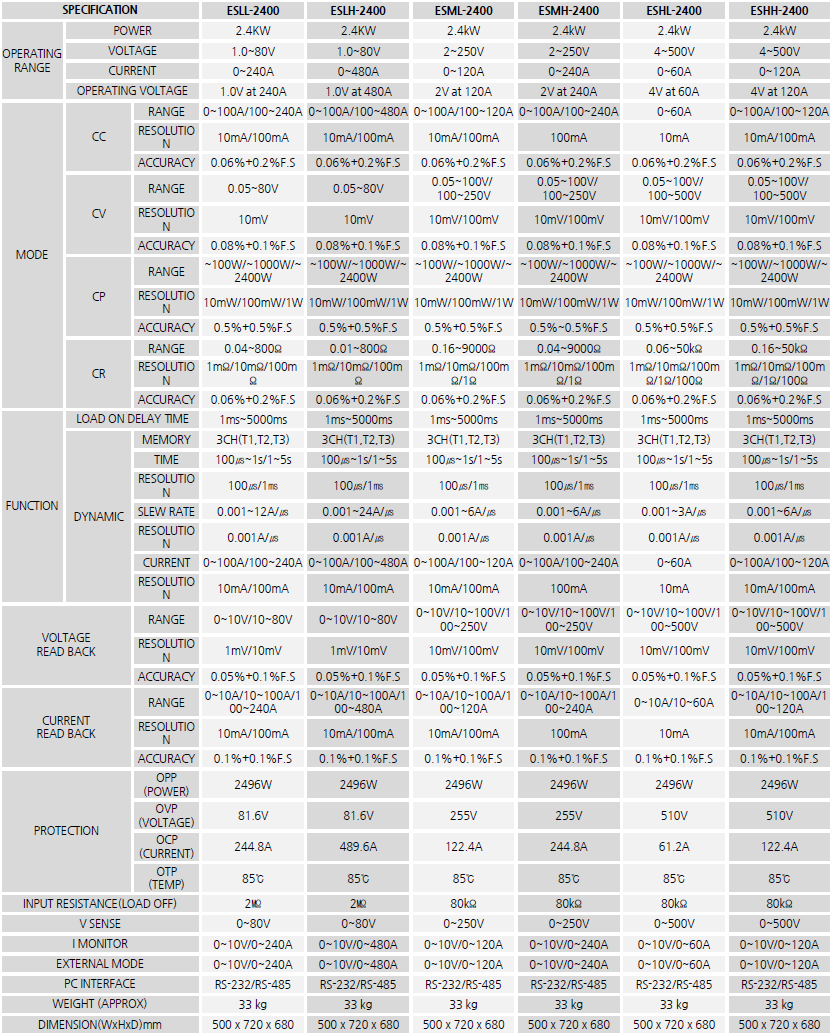

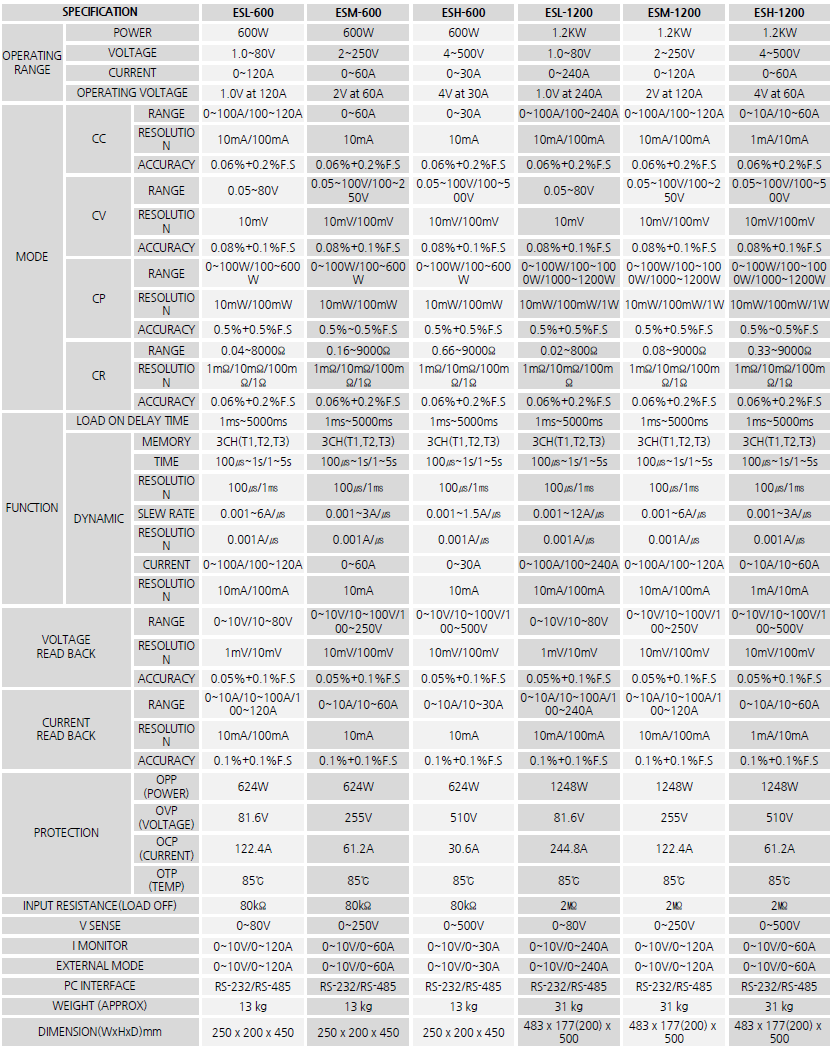

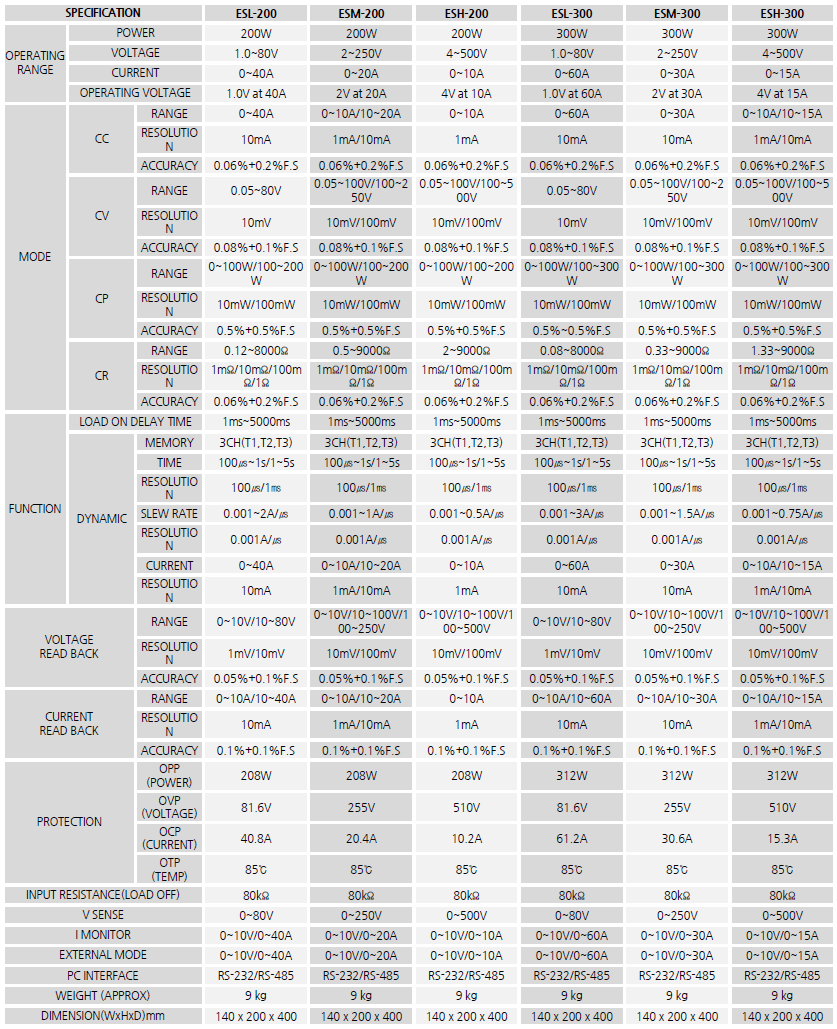

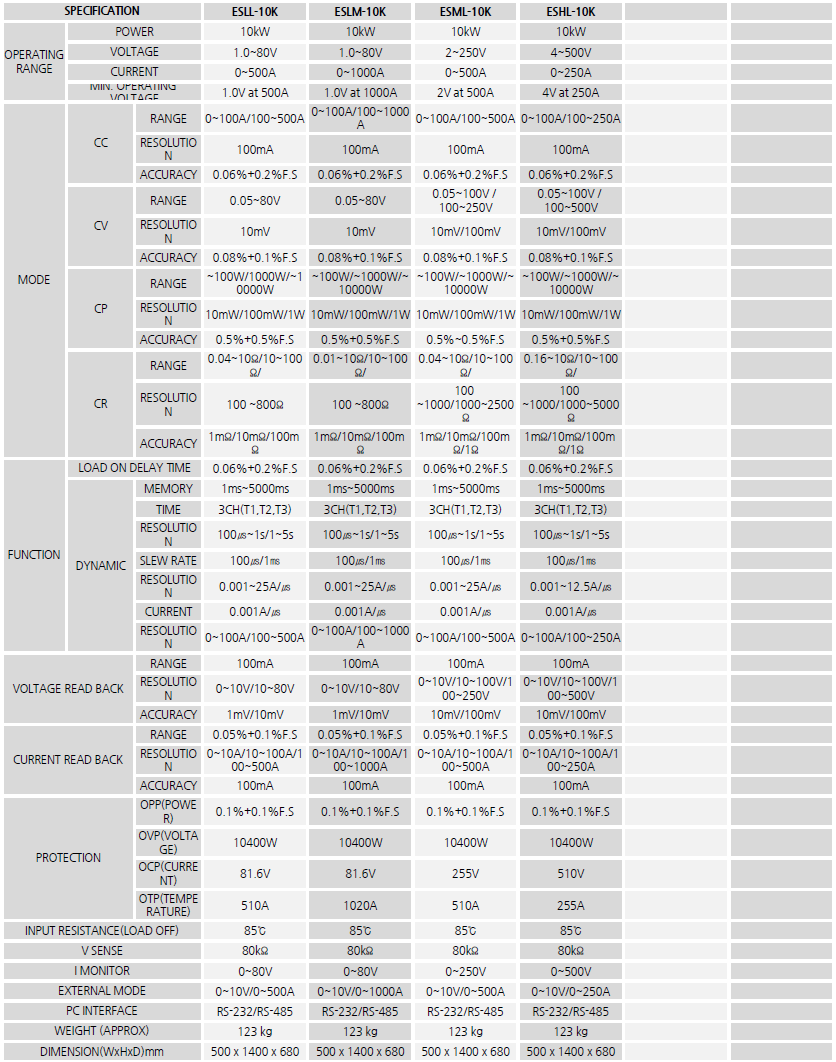

■ SPECIFICATION

ELTO  "S" Series

200 W

300W

SPECIFICATION

ELTO SL-200

ELTO SM-200

ELTO SH-200

ELTO SL-300

ELTO SM-300

ELTO SH-300

OPERATING
RANGE

POWER

200W

200W

200W

300W

300W

300W

VOLTAGE

1.0~80V

2~250V

4~500V

1.0~80V

2~250V

4~500V

CURRENT

0~40A

0~20A

0~10A

0~60A

0~30A

0~15A

MIN. OPERATING VOLTAGE

1.0V at 40A

2V at 20A

4V at 10A

1.0V at 60A

2V at 30A

4V at 15A

MODE

CC

RANGE

0~10A /10~40A

0~10A /10~20A

0~10A

0~10A /10~60A

0~10A /10~30A

0~10A /10~15A

RESOLUTION

1mA /10mA

1mA /10mA

1mA

1mA /10mA

1mA /10mA

1mA /10mA

ACCURACY

0.06%+0.2%F.S

0.06%+0.2%F.S

0.06%+0.2%F.S

0.06%+0.2%F.S

0.06%+0.2%F.S

0.06%+0.2%F.S

CV

RANGE

0.05~80V

0.05~100V /100~250V

0.05~100V /100~500V

0.05~80V

0.05~100V /100~250V

0.05~100V /100~500V

RESOLUTION

10mV

10mV /100mV

10mV /100mV

10mV

10mV /100mV

10mV /100mV

ACCURACY

0.08%+0.1%F.S

0.08%+0.1%F.S

0.08%+0.1%F.S

0.08%+0.1%F.S

0.08%+0.1%F.S

0.08%+0.1%F.S

CP

RANGE

0~100W /100~200W

0~100W /100~200W

0~100W /100~200W

0~100W /100~300W

0~100W /100~300W

0~100W /100~300W

RESOLUTION

10mW /100mW

10mW /100mW

10mW /100mW

10mW /100mW

10mW /100mW

10mW /100mW

ACCURACY

0.5%+0.5%F.S

0.5%+0.5%F.S

0.5%+0.5%F.S

0.5%~0.5%F.S

0.5%+0.5%F.S

0.5%+0.5%F.S

CR

RANGE

0.12~10Ω /10~100Ω /
100~1000Ω /1000~8000Ω

0.5~10Ω /10~100Ω /
100~1000Ω /1000~9000Ω

2~10Ω /10~100Ω /
100~1000Ω /1000~9000Ω

0.08~10Ω /10~100Ω /
100~1000Ω /1000~8000Ω

0.33~10Ω /10~100Ω /
100~1000Ω /1000~9000Ω

1.33~10Ω /10~100Ω /
100~1000Ω /1000~9000Ω

RESOLUTION

1mΩ /10mΩ /
100m Ω /1Ω

1mΩ /10mΩ /
100m Ω /1Ω

1mΩ /10mΩ /
100m Ω /1Ω

1mΩ /10mΩ /
100m Ω /1Ω

1mΩ /10mΩ /
100m Ω /1Ω

1mΩ /10mΩ /
100m Ω /1Ω

ACCURACY

0.06%+0.2%F.S

0.06%+0.2%F.S

0.06%+0.2%F.S

0.06%+0.2%F.S

0.06%+0.2%F.S

0.06%+0.2%F.S

FUNCTION

LOAD ON DELAY TIME

1ms~5000ms

1ms~5000ms

1ms~5000ms

1ms~5000ms

1ms~5000ms

1ms~5000ms

DYNA
MIC

MEMORY

3CH(T1,T2,T3)

3CH(T1,T2,T3)

3CH(T1,T2,T3)

3CH(T1,T2,T3)

3CH(T1,T2,T3)

3CH(T1,T2,T3)

TIME

100㎲~1s /1~5s

100㎲~1s /1~5s

100㎲~1s /1~5s

100㎲~1s /1~5s

100㎲~1s /1~5s

100㎲~1s /1~5s

RESOLUTION

100㎲ /1㎳

100㎲ /1㎳

100㎲ /1㎳

100㎲ /1㎳

100㎲ /1㎳

100㎲ /1㎳

SLEW RATE

0.001~2A /㎲

0.001~1A /㎲

0.001~0.5A /㎲

0.001~3A /㎲

0.001~1.5A /㎲

0.001~0.75A /㎲

RESOLUTION

0.001A /㎲

0.001A /㎲

0.001A /㎲

0.001A /㎲

0.001A /㎲

0.001A /㎲

CURRENT

0~10A /10~40A

0~10A /10~20A

0~10A

0~10A /10~60A

0~10A /10~30A

0~10A /10~15A

RESOLUTION

1mA /10mA

1mA /10mA

1mA

1mA /10mA

1mA /10mA

1mA /10mA

VOLTAGE
READ BACK

RANGE

0~10V /10~80V

0~10V /10~100V /100~250V

0~10V /10~100V /100~500V

0~10V /10~80V

0~10V /10~100V /100~250V

0~10V /10~100V /100~500V

RESOLUTION

1mV /10mV

10mV /100mV

10mV /100mV

1mV /10mV

10mV /100mV

10mV /100mV

ACCURACY

0.05%+0.1%F.S

0.05%+0.1%F.S

0.05%+0.1%F.S

0.05%+0.1%F.S

0.05%+0.1%F.S

0.05%+0.1%F.S

CURRENT
READ BACK

RANGE

0~10A /10~40A

0~10A /10~20A

0~10A

0~10A /10~60A

0~10A /10~30A

0~10A /10~15A

RESOLUTION

1mA /10mA

1mA /10mA

1mA

1mA /10mA

1mA /10mA

1mA /10mA

ACCURACY

0.1%+0.1%F.S

0.1%+0.1%F.S

0.1%+0.1%F.S

0.1%+0.1%F.S

0.1%+0.1%F.S

0.1%+0.1%F.S

PROTECTION

OPP(POWER)

208W

208W

208W

312W

312W

312W

OVP(VOLTAGE)

81.6V

255V

510V

81.6V

255V

510V

OCP(CURRENT)

40.8A

20.4A

10.2A

61.2A

30.6A

15.3A

OTP(TEMPER)

85℃

85℃

85℃

85℃

85℃

85℃

INPUT RESISTANCE(LOAD OFF)

2㏁

2㏁

2㏁

2㏁

2㏁

2㏁

V SENSE

0~80V

0~250V

0~500V

0~80V

0~250V

0~500V

I MONITOR

0~10V /0~40A

0~10V /0~20A

0~10V /0~10A

0~10V /0~60A

0~10V /0~30A

0~10V /0~15A

EXTERNAL MODE

0~10V /0~40A

0~10V /0~20A

0~10V /0~10A

0~10V /0~60A

0~10V /0~30A

0~10V /0~15A

PC INTERFACE

RS-232 /RS-485

RS-232 /RS-485

RS-232 /RS-485

RS-232 /RS-485

RS-232 /RS-485

RS-232 /RS-485

WEIGHT (APPROX)

9 kg

9 kg

9 kg

9 kg

9 kg

9 kg

DIMENSION(WxHxD)mm

140 x 200 x 400

140 x 200 x 400

140 x 200 x 400

140 x 200 x 400

140 x 200 x 400

140 x 200 x 400





-



*** 본 (주)파워티엠 홈페이지의 게시물 및 제품 자료를 사전 동의없이 무단으로 복사 및 배포를 금지합니다. ***
