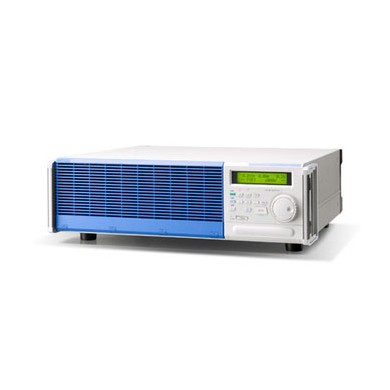

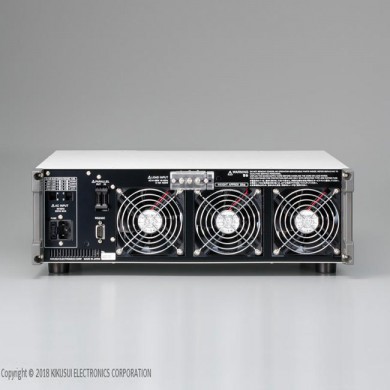

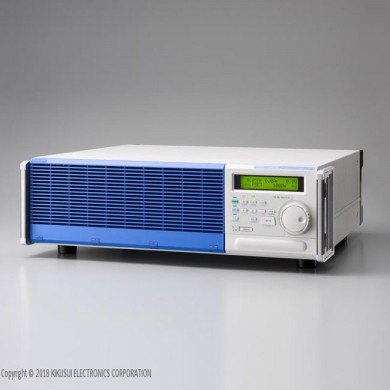

| Programmable AC Electronic Load (PCZ-1000A)



제품명 Programmable AC Electronic Load
모델명 PCZ-1000A
특 징 •AC전자로드/1채널
상세사양

•1,000W  280V 10A

•CC / CR / CP / CF

인터페이스 •RS-232C
브랜드 KIKUSUI / Japan
판매가격 전화문의 : ☎031-750-0440
배송비 무료배송

상품 기본설명

Programmable AC Electronic Load (PCZ-1000A)

제품사양



Outline

PCZ1000A는 무정전 전원을 비롯해 각종 인버터 (※) 및 트랜스의 부하 시뮬레이션을 가능하게 한 교류 전자 부하 장치입니다. 보통 시험에 이용되는 저항 부하뿐만 아니라 현재 주류가되고있는 콘덴서 인풋 형 정류 부하의 모의 시험에도 대응합니다.
1000W까지의 입력에 대응하고 정전류 / 정 저항 / 정 전력의 3 모드를 장비. 각 모드 모두 전압 파형에 영향을받지 않고 항상 정현파에 가까운 전류 파형을 흘립니다. 또 스위칭 전원 등의 유사 전류 부하 시험에 최적 인 크레스트 팩터 기능을 탑재하고 있습니다. 또한 CPU 제어에 의해 조작성의 향상을 도모하고 또한 RS-232C에 의한 외부 제어 및 리드 백도 가능합니다.

Features

  • Maximum input load power: 1000W
  • Input voltage range: 14V to 280V(rms)
  • Input current range: 0 to 10A(rms)
  • Input frequency range: 45 to 65Hz
  • Parallel operation expands the load capacity
    Up to 5 units can be operated in parallel (Max. 5kW, 50Arms)
  • Supports single-phase 3-wire method, 3-phase 3-wire method
    Equipped with tracking operation function
  • Crest Factor Function [1.4 to 4.0]
    Facilitating load tests for peak or harmonic currents helps reduce design and labor time and cost as well as improve the quality of the unit under test



-


-

Lineup

Model Specification
PCZ1000A Manual... AC Electronic Load (E-Load), Maximum input load power:1000W, Input voltage range: 14V to 280V(rms), Input current range: 0 to 10A(rms), Input frequency range: 45 to 65Hz



사양

입력 정격
(AC)
동작 전압 * 114~280Vrms
20~400Vpeak
최대 전류 * 210Arms
40Apeak
최대 전력 * 31000W
주파수45~65Hz
최소 동작 개시 전압 * 43Vpeak
정전류
(CC) 모드 * 5
설정 범위0~10Arms
설정 정확도 * 6± (1 % + 0.1A) 이내
설정 분해능10mArms
안정도라인 변동 * 7± 10mArms 이내
입력 전압 변동 * 8± 100mArms 이내
온도 계수200PPM / ℃ (일반) (정격 전류에서)
정 저항
(CR) 모드 * 9
설정 범위H 범위 (10V로 충전)1~1kΩ
1~1mS * 10
L 레인지 (100V로 충전)10~10kΩ
0.1~0.1mS * 10
설정 분해능H 레인지1mS * 10
L 레인지0.1mS * 10
설정 정확도 (전류 환산) * 6,11± (2 % + 0.2A) 이내
안정도입력 전압 변동 * 12± 10 % 이내
정 전력
(CP) 모드 * 13
설정 범위50~1000W
설정 정확도 * 6,14± 5 % 이내
설정 분해능1W
입력 전압 변동 * 15± 5 % 이내
크레스트 팩터
(CF) 기능 * 16
설정 범위1.4~4.0
분해능0.1
원 컨트롤 병렬 운전마스터기를 포함 5 대까지
추적 기능마스터 기와 같은 전류가 슬레이브로 흐릅니다.
전류계
(RMS 모드)
표시 자리수10.00Arms (풀 스케일)
정확도 * 6± 1 % of FS 이내
전류계
(PEAK 표시 모드)
표시 자리수40.0Apeak (풀 스케일)
정확도 * 6± 2 % of FS 이내
전압계표시 자리수300.0Vrms (풀 스케일)
정확도 * 6± 1 % of FS 이내
보호 기능 * 17피크 과전류 보호 (POCP) * 18약 48 Apeak
과전류 보호 (OCP) * 19약 11.5 Arms
과전압 보호 (OVP) * 18약 470 Vpeak
과 전력 보호 (OPP)약 1150 W
과열 보호 (OHP) * 20-
내부 회로 보호 (FUSE BRK)내부 퓨즈
외부 알람 1 (EXT1)병렬 운전 추적 운전시에 다른 장치가 경보를 감지
외부 알람 2 (EXT2)병렬 운전 추적 운전시 PC01-PCZ1000A 플랫 케이블 연결이 끊어진 경우 알람을 검출 (단, 마스터 기에서 분리 된 슬레이브 만)
입력 전원 (AC)전압 범위 (공칭) * 2190 V~110 V (100 V)
108 V~132 V (120 V)
180 V~220 V (200 V)
216 V~250 V (240 V)
주파수50 Hz / 60 Hz
소비 전력 (피상 전력)MAX 220 VA
일반 사양대 접지 전압± 500 Vdc
내전압1 차 - 케이스1500 Vac 1 분
1 차 - 부하 입력 단자1500 Vac 1 분
부하 입력 단자 - 케이스500 Vac 1 분
절연 저항1 차 - 케이스1000 Vdc 20 MΩ 이상
1 차 - 부하 입력 단자1000 Vdc 20 MΩ 이상
부하 입력 단자 - 케이스1000 Vdc 20 MΩ 이상
온습도 범위작동 온도 범위0 ℃ ~ 40 ℃
작동 습도 범위20 % rh~85 % rh (결로 없음)
저장 온도 범위-25 ℃ ~ 70 ℃
저장 습도 범위90 % rh 이하 (결로 없음)
외형 치수430 W × 400 D × 128 Hmm
질량약 22 kg
부속품전원 코드 × 1, 예비 휴즈 × 3, 질량 표시 스티커 × 1, 취급 설명서 × 1
인터페이스RS232C
* EIJ232D을 준수 회로 공통 부하 입력 단자와 절연 (샤시 전위)
커넥터D-SUB9 핀 커넥터 (수컷) * 케이블은 크로스 케이블 (널 모뎀 케이블)을 사용합니다.
전송 속도9 600 bps (고정)
데이터 길이8 Bit (고정)
정지 비트2Bit (고정)
패리티 비트없음 (고정)
흐름 제어XON / XOFF
* 1.정격 입력 전류가 흐르게 입력 전압 범위
* 2.입력 전압 100 Vrms 이상은 정격 입력 전력 (1000 W)로 경감
* 3.입력 전압 100 Vrms 이하 정격 입력 전류 (10 Arms)로 제한
* 4.입력 전류가 흐르기 시작 최소 입력 전압
* 5.입력 전류 파형은 입력 전압 파형에 의하여 꾸밈없는<




옵션 및 악세서리

Options (Related products)

PIA5100
PIA5100
GPIB converter
Interface converter providing GPIB functionality through RS232C or USB interface for Kikusui measurement devices and power supplies without GPIB installed. [Accessories: 5 Vdc power cord set, magnetic sheet]



Wavy for PCZ1000A
Wavy for PCZ1000A
Sequence Creation Software
Sequence Creation Software for PCZ1000A

PC01-PCZ1000A
PC01-PCZ1000A
Option(s) for PCZ1000A
Parallel operation cable, length:300 mm



-
