| Programmable DC Electronic Load (LF-Series)



제품명 Programmable DC Electronic Load
모델명 LF-Series
특 징 •정밀급 DC전자로드/1채널
상세사양

•300W ~ 50KW Load Input

•1~150V/250V/500V

•CC / CR / CV / CP Mode

인터페이스 •RS-232C/RS-485/TCPIP(옵션)
브랜드 오디에이테크놀로지 / Korea
판매가격 전화문의 : ☎031-750-0440
배송비 무료배송

상품 기본설명

Programmable DC Electronic Load (LF-Series)

제품사양

LF Series

Programmable DC Electronic Load

Cost-Effective and 19inch Rack mount standard.

150W~20kW 용량의 고성능, 고효율의 프로그래머블 전자로드로써 SCPI(Standard Commands for Programmable Instruments) 프로토콜에 준하는 RS-232C, RS-485, TCP/IP(option)통신을 지원하며 19inch Rack에 장착이 가능하도록 설계되었습니다.

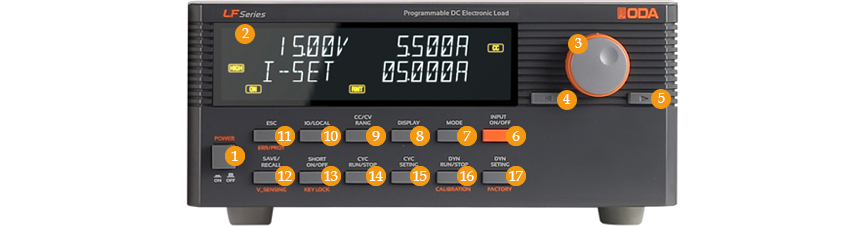

1

메인전원 ON/OFF 스위치

11

Menu Escape Key

2

LCD Display

12

Save/Recall & V-Sensing 셋팅 Key

3

설정 Encoder

13

Short Mode & Key Lock 셋팅 Key

4

Cursor & 메뉴변경 Key

14

Cycling Mode 동작 Key

5

Cursor & 메뉴변경 Key

15

Cycling Mode 셋팅 Key

6

DC Input ON/OFF Key

16

Dynamic Mode 동작 & Calibration 셋팅 Key

7

Test Mode 셋팅 Key

17

Dynamic Mode & Factory Mode 셋팅 Key

8

Display Page 변경 Key



9

CV/CC Range 셋팅 Key



10

IO/Local 셋팅 Key









■ FEATURE



 * 16 x 2 Big-Char Type LCD Display

 * 5-Digit의 정밀한 Resolution

 * Protection : OVP, OCP, OPP, OTP, OVR, OCR

 * 다양한 Mode 제공 : CC, CV, CR, CP, ON/OFF, Fuse/Battery Test, Short, Cycling, Dynamic

 * Mode On시 디스플레이 페이지 변경으로 여러가지 데이터 확인(전압,전류,전력,시간 등)

 * Input ON/OFF Key

 * 전면 판넬 잠금 기능

 * V-Sensing 제공

 * 우수한 Load 및 Line regulation

 * 10개의 에러 메시지 저장 및 확인 기능

 * Memory save and recall 기능(10개 저장 가능)

 * Communication Interface : RS232, RS485 Standard(TCP/IP 옵션)

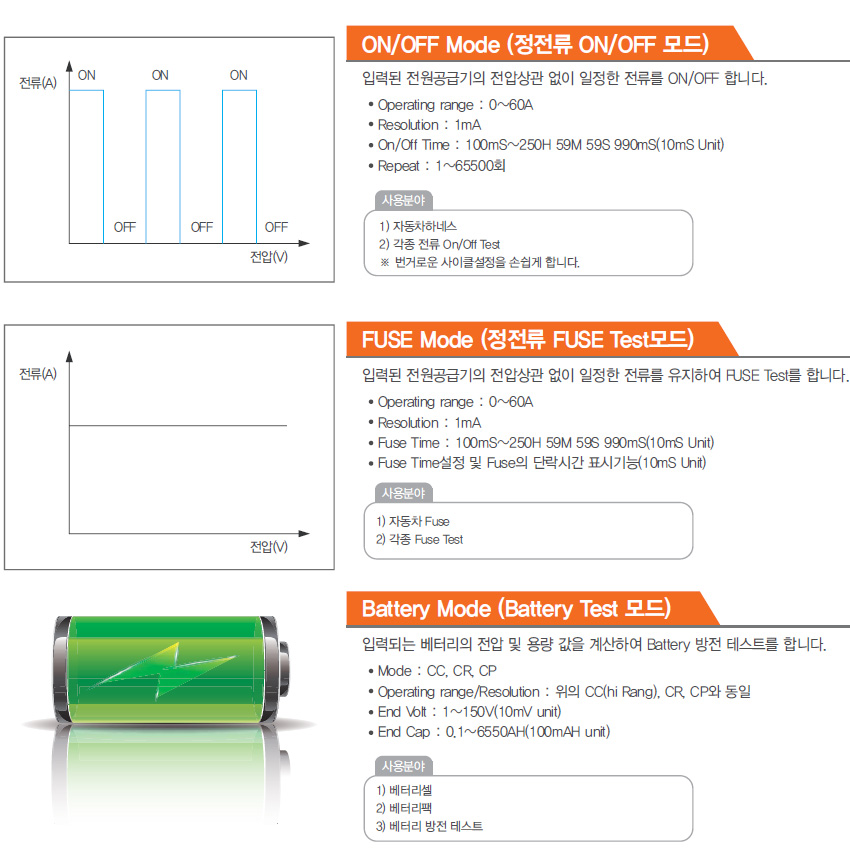

ON/OFF MODE

입력된 전원공급기의 전압상관 없이 일정한 전류를 ON/OFF 합니다.

자동차 하네스, 각종 전류 On/Off Test 사이클 설정을 손쉽게 합니다.

  • Operating range : 0~60A
  • Resolution : 1mA
  • On/Off Time : 100mS~250H 59M 59S 990mS(10mS Unit)
  • Repeat : 1~65500회





FUSE MODE

입력된 전원공급기의 전압상관 없이 일정한 전류를 유지하여 FUSE Test를 합니다.

자동차 Fuse, 각종 Fuse Test에 사용됩니다.

  • Operating range : 0~60A
  • Resolution : 1mA
  • Fuse Time : 100mS~250H 59M 59S 990mS(10mS Unit)
  • Fuse Time설정 및 Fuse의 단락시간 표시기능(10mS Unit)





BATTERY MODE

입력되는 배터리의 전압 및 용량 값을 계산하여 Battery 방전 테스트를 합니다.

배터리셀, 배터리팩, 배터리 방전 테스트에 사용됩니다.

  • Mode : CC, CR, CP
  • Operating range/Resolution : 위의 CC(hi Rang), CR, CP와 동일
  • End Volt : 1~150V(10mV unit)
  • End Cap : 0.1~6550AH(100mAH unit)

.

LF_A(150V)

MODEL

VOLTAGE

CURRENT

WATT

SIZE(mm)

LF150-A

150V

30A

150

213(W)*88(H)*530(D)

LF300-A

150V

60A

300

213(W)*88(H)*530(D)

LF600-A

150V

120A

600

213(W)*88(H)*530(D)

LF900-A

150V

180A

900

426(W)*88(H)*550(D)

LF1200-A

150V

240A

1200

426(W)*88(H)*550(D)

LF1500-A

150V

300A

1500

426(W)*176(H)*600(D)

LF1800-A

150V

360A

1800

426(W)*176(H)*600(D)

LF2100-A

150V

360A

2100

426(W)*176(H)*600(D)

LF2400-A

150V

420A

2400

렉사이즈 (주문형)

LF3000-A

150V

500A

3K

LF5000-A

150V

800A

5K

LF10000-A

150V

1000A

10K

LF15000-A

150V

1500A

15K

LF20000-A

150V

1500A

20K

그외 용량은 주문형 제작

LF_B(300V)

MODEL

VOLTAGE

CURRENT

WATT

SIZE(mm)

LF300-B

300V

20A

300

213(W)*88(H)*530(D)

LF600-B

300V

40A

600

213(W)*88(H)*530(D)

LF900-B

300V

60A

900

426(W)*88(H)*550(D)

LF1200-B

300V

80A

1200

426(W)*88(H)*550(D)

LF1500-B

300V

100A

1500

426(W)*176(H)*600(D)

LF1800-B

300V

120A

1800

426(W)*176(H)*600(D)

LF2100-B

300V

140A

2100

426(W)*176(H)*600(D)

LF2400-B

300V

160A

2400

렉사이즈 (주문형)

LF3000-B

300V

200A

3K

LF5000-B

300V

250A

5K

LF10000-B

300V

300A

10K

LF15000-B

300V

500A

15K

LF20000-B

300V

750A

20K

그외 용량은 주문형 제작

LF_C(600V)

MODEL

VOLTAGE

CURRENT

WATT

SIZE(mm)

LF300-C

600V

10A

300

213(W)*88(H)*530(D)

LF600-C

600V

20A

600

213(W)*88(H)*530(D)

LF900-C

600V

30A

900

426(W)*88(H)*550(D)

LF1200-C

600V

40A

1200

426(W)*88(H)*550(D)

LF1500-C

600V

50A

1500

426(W)*176(H)*600(D)

LF1800-C

600V

60A

1800

426(W)*176(H)*600(D)

LF2100-C

600V

70A

2100

426(W)*176(H)*600(D)

LF2400-C

600V

80A

2400

렉사이즈 (주문형)

LF3000-C

600V

100A

3K

LF5000-C

600V

140A

5K

LF10000-C

600V

200A

10K

LF15000-C

600V

300A

15K

LF20000-C

600V

500A

20K

그외 용량은 주문형 제작








Model

LF300-A

Operating Range(@0℃ ~ 40℃)

Voltage

1~150V

Current

0~60A

Max Power

300W at40˚C(derated to 225W at 55˚C)

Display Resolution

5-Digit

Resolution

Voltage

10mV(H) / 1mV(L)

Current

1mA(H) / 100uA(L)

Watt

10mW(0~300W)

Resistor

100mΩ(0.1~3000Ω)

Mode

CC, CV, CR, CP, On/Off, Fuse, Short, Dynamic, Cycling, Baterry Test

Protection

OVP, OCP, OPP, OTP, OVR, OCR

Remote Interface

RS-232C, RS-485, TCP/IP (Option)

Slew Rate(typical values; 5%~95%)

Typical value : 5% ~ 95%CC : < 200㎲(0~60A) CV : < 2ms(0~150V)

Ripple & Noise

Current

4mA(rms) / 40mA(p-p)

Voltage

6mV(rms)

AC Input

110/220V ± 10%, 50~60Hz/300mA

Size

213mm(W) * 88mm(H) * 530mm(D)

Weight

Net weight : about 6KG

Gross weight : about 7KG









#오디에이테크놀로지,#전자로드,#전자부하기,#LF-Series

라인업


LF_A(150V)

LF_B(300V)

LF_C(600V)

MODEL

VOLTAGE

CURRENT

WATT

MODEL

VOLTAGE

CURRENT

WATT

MODEL

VOLTAGE

CURRENT

WATT

LF150-A

150V

30A

150

 -

 -

 -

 -

 -

 -

 -

 -

LF300-A

150V

60A

300

LF300-B

300V

20A

300

LF300-C

600V

10A

300

LF600-A

150V

120A

600

LF600-B

300V

40A

600

LF600-C

600V

20A

600

LF900-A

150V

180A

900

LF900-B

300V

60A

900

LF900-C

600V

30A

900

LF1200-A

150V

240A

1200

LF1200-B

300V

80A

1200

LF1200-C

600V

40A

1200

LF1500-A

150V

300A

1500

LF1500-B

300V

100A

1500

LF1500-C

600V

50A

1500

LF1800-A

150V

360A

1800

LF1800-B

300V

120A

1800

LF1800-C

600V

60A

1800

LF2100-A

150V

420A

2100

LF2100-B

300V

140A

2100

LF2100-C

600V

70A

2100

LF2400-A

150V

420A

2400

LF2400-B

300V

160A

2400

LF2400-C

600V

80A

2400

LF3000-A

150V

500A

3K

LF3000-B

300V

200A

3K

LF3000-C

600V

100A

3K

LF5000-A

150V

800A

5K

LF5000-B

300V

250A

5K

LF5000-C

600V

140A

5K

LF10000-A

150V

1000A

10K

LF10000-B

300V

300A

10K

LF10000-C

600V

200A

10K

LF15000-A

150V

1500A

15K

LF15000-B

300V

500A

15K

LF15000-C

600V

300A

15K

LF20000-A

150V

1500A

20K

LF20000-B

300V

750A

20K

LF20000-C

600V

500A

20K



Dimension

150w~600w : 213mm(W) x 88mm(H) x 530mm(D)
900w~1200w : 426mm(W) x 88mm(H) x 550mm(D)
1500w~2100w : 426mm(W) x 176mm(H) x 600mm(D)
그 외 용량 렉사이즈 (주문형)
