| Programmable DC Power Supply (EX-TB Series)



제품명 Programmable DC Power Supply
모델명 EX-TB Series
특 징 •스위칭방식 /1채널
상세사양

•용량: 600W/1200W/1800W/2400W

•전압: 0~20V / ~ / 0~300V

인터페이스 •RS-232C/RS-485
인증 •CE (일부모델)
브랜드 오디에이테크놀로지 / Korea
판매가격 전화문의 : ☎031-750-0440
배송비 무료배송

상품 기본설명

Programmable DC Power Supply (EX-TB Series)

제품사양

EX-TB Series

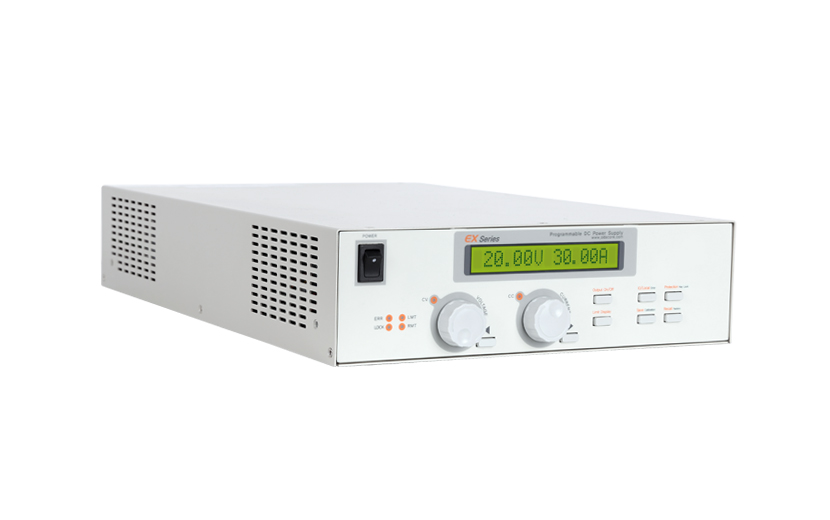

컴팩트형 Switching Type Programmable DC Power Supply
Switching Type Programmable DC Power Supply 고성능, 고효율의 컴팩트형 제품 EX-TB Series는 600W~2400W 용량의 고성능, 고효율의 프로그래머블 스위칭 직류전원 공급장치로써 SCPI(Standard Commands for Programmable Instruments) 프로토콜에 준하는 RS-232C, RS-485 통신을 지원하며 컴팩트 SIZE 가 가능하도록 설계되었습니다.
CE
Dimension
600W, 1.2kW : 265mm(W) x 75mm(H) x 404mm(D)
1.8kW, 2.4kW : 265mm(W) x 150mm(H) x 404mm(D)

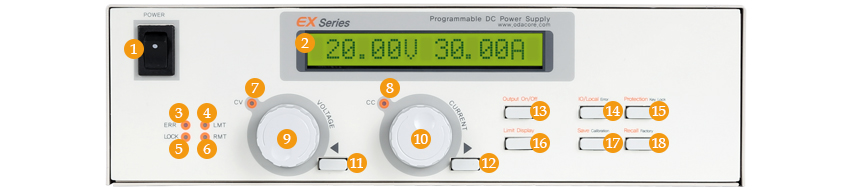

  제품 설명





1

메인전원 ON/OFF 스위치

11

전압 Cursor 또는 메뉴변경 Key


2

16Char 타입 LCD Display

12

전류 Cusor 또는 메뉴변경 Key


3

Error Lamp

13

출력전압/전류 ON/OFF Key


4

Limit Display Lamp

14

IO/Local설정 및 Error Display Key


5

Key Lock Lamp

15

Protection 설정 및 Front-panel Lock Key


6

Remote Interface Lamp

16

전압/전류 설정값 Display Key


7

CV Mode상태 Lamp

17

현재 상태 저장 또는 Calibration Key


8

CC Mode상태 Lamp

18

메모리 저장상태 복귀 또는 Factory Key


9

전압설정 Encoder




10

전류설정 Encoder


   4-Digit Display Resolution
   16×1 Big-Char Type LCD Display 장착
   전압 및 전류 각각 조정 엔코더 제공
   OVP (Over Voltage Protection), OCP (Over Current Protection) Protection Mode 제공
   UVL (Under Voltage Lock), OVL (Over Voltage Lock), UCL (Under Current Lock), OCL (Over Current Lock)
   Calibration 기능제공 (수동 및 PC기반)
   Panel Lock 기능제공
   Memory Store & Recall 기능 제공(10개 저장 가능)
   Output ON/ OFF 기능 제공
   Limit Display 기능 제공
   11가지의 다양한 Factory Mode 제공
   RS-232C, RS485, 통신기본제공
   Analog Input Control (DC 0~5V) 제공 (Option)

COMPACT SIZE

PROTECTION MODE

EX-TB Series 2.4kW전원공급장치를 265mm(W) x 75mm(H)/150mm(H) x 404mm(D) Compact사이즈로구현하여공간적효율성을가지고있는소형제품입니다. 기존의 EX Series 제품군의소용량전원공급장치가크다고느끼시면 EX-TB모델을통해공간적인효율성을구현하여최적화된시스템구축에활용가능합니다.내장된 OVP(Over Voltage Protection) OCP(Over Current Protection) Protection 모드는사용과전압, 과전류가출력되었을출력을차단하여부하원을보호합니다. 사용자의부주의나장시간의테스트시에도안전하게사용할있습니다.

DUAL CONTROL ENCODER

MEMORY STORE & RECALL

전압전류에각각배정된콘트롤엔코더는기존에단일콘트롤엔코더에비해보다빠르게원하는설정을가능하게합니다. Programmable 제품을처음접하는사용자도쉽게사용하도록설계되어광범위한사용이가능합니다.사용자가설정한전압전류, 사용상태등을저장(Store) 호출(Recall)있습니다. 전문엔지니어가아니더라도, 미리설정하여저장해둔 Memory호출하는기능으로생산제품검사, 신뢰성테스트등에쉽게활용할있습니다.



  제품사양

Parameter

Output Rating

Line&Load Regulation

Programming Accuracy

Readback Accuracy

Ripple & Noise (@20Mhz)RMS Value

Display Resolution

Efficiency

Watt


Model

(@ 0℃ ~ 40℃)

(%0.1+offset)

@25℃(@0.1+offset)

@25℃(@0.1+offset)

(Typical)

Output



V

A


V

A

V

A

V

A

%

W

EX-TB 600W / 1200W  Size 265mm(W) x 75mm(H) x 404mm(D)
EX20-30TB0~210~31.5≤ 0.1%30mV95mA20mV63mA10mV0.010.0180600
EX20-60TB0~210~63≤ 0.1%30mV189mA20mV126mA10mV0.010.01801200
EX30-20TB0~31.50~21≤ 0.1%45mV63mA30mV42mA10mV0.010.0182600
EX30-40TB CE0~31.50~42≤ 0.1%45mV126mA30mV84mA10mV0.010.01821200
EX50-12TB0~52.50~12.6≤ 0.1%75mV38mA50mV25mA10mV0.010.0185600
EX50-24TB0~52.50~25.2≤ 0.1%75mV76mA50mV50mA10mV0.010.01851200
EX60-10TB0~630~10.5≤ 0.1%90mV32mA60mV21mA10mV0.010.0185600
EX60-20TB0~630~21≤ 0.1%90mV63mA60mV42mA10mV0.010.01851200
EX80-7.5TB0~840~7.875≤ 0.1%120mV24mA80mV16mA10mV0.010.00185600
EX80-15TB0~840~15.75≤ 0.1%120mV47mA80mV32mA10mV0.010.01851200
EX100-6TB0~1050~6.3≤ 0.1%150mV19mA100mV13mA10mV0.10.00185600
EX100-12TB0~1050~12.6≤ 0.1%150mV38mA100mV25mA10mV0.10.01851200
EX150-4TB0~157.50~4.2≤ 0.1%225mV13mA150mV8mA15mV0.10.00185600
EX150-8TB0~157.50~8.4≤ 0.1%225mV25mA150mV17mA15mV0.10.001851200
EX200-3TB0~2100~3.15≤ 0.1%300mV9mA200mV6mA15mV0.10.00185600
EX200-6TB0~2100~6.3≤ 0.1%300mV19mA200mV13mA15mV0.10.001851200
EX-TB 1800W / 2400W  Size 265mm(W) x 150mm(H) x 404mm(D)
EX20-90TB0~210~94.5≤ 0.1%30mV284mA20mV189mA10mV0.010.01801800
EX20-120TB0~210~126≤ 0.1%30mV378mA20mV252mA15mV0.010.1802400
EX30-60TB0~31.50~63≤ 0.1%45mV189mA30mV126mA10mV0.010.01821800
EX30-80TB0~31.50~84≤ 0.1%45mV252mA30mV168mA10mV0.010.01822400
EX50-36TB0~52.50~37.8≤ 0.1%75mV113mA50mV76mA10mV0.010.01851800
EX50-48TB0~52.50~50.4≤ 0.1%75mV151mA50mV101mA10mV0.010.01852400
EX60-30TB0~630~31.5≤ 0.1%90mV95mA60mV63mA10mV0.010.01851800
EX60-40TB0~630~42≤ 0.1%90mV126mA60mV84mA10mV0.010.01852400
EX80-22.5TB0~840~23.6≤ 0.1%120mV71mA80mV47mA10mV0.010.01851800
EX80-30TB0~840~31.5≤ 0.1%120mV95mA80mV63mA10mV0.010.01852400
EX100-18TB0~1050~18.9≤ 0.1%150mV57mA100mV38mA10mV0.10.01851800
EX100-24TB0~1050~25.2≤ 0.1%150mV76mA100mV50mA10mV0.10.01852400
EX150-12TB0~157.50~12.6≤ 0.1%225mV38mA150mV25mA15mV0.10.01851800
EX150-16TB0~157.50~16.8≤ 0.1%225mV50mA150mV34mA15mV0.10.01852400
EX200-9TB0~2100~9.45≤ 0.1%300mV28mA200mV19mA15mV0.10.001851800
EX200-12TB0~2100~12.6≤ 0.1%300mV38mA200mV25mA15mV0.10.01852400



..

옵션 및 악세서리

□ 옵션

□ 액세서리

* TCP/IP 통신
* Analog Control (Programming & TTL Control)
– 외부전압(0~5V , 0~10V)에 의한 정전압 제어
– 외부전압(0~5V , 0~10V)에 의한 정전류 제어
– 출력 전압/전류 값을 외부 전압 (0~5V, 0~10V)으로 Measure 기능
– 외부 접점에 의한 출력 ON/OFF 제어
* 입력 사양 변경

* AC 입력 케이블 2M
* AC 외장형 노이즈 필터 (일반형 제품 내장)
* Rack Mount Bracket
* Product Bundle CD
– DEMO Application
– 종합 카다로그
– 제품별 매뉴얼






라인업

  제품 라인업



Model

Voltage

Current

Watt

Dimension

EX20-30TB

20V

30A

600

265mm(W) x 75mm(H) x 404mm(D)

EX20-60TB

60A

1,200

265mm(W) x 75mm(H) x 404mm(D)

EX20-90TB

90A

1,800

265mm(W) x 150mm(H) x 404mm(D)

EX20-120TB

120A

2,400

265mm(W) x 150mm(H) x 404mm(D)

EX30-20TB

30V

20A

600

265mm(W) x 75mm(H) x 404mm(D)

EX30-40TB CE

40A

1,200

265mm(W) x 75mm(H) x 404mm(D)

EX30-60TB

60A

1,800

265mm(W) x 150mm(H) x 404mm(D)

EX30-80TB

80A

2,400

265mm(W) x 150mm(H) x 404mm(D)

EX50-12TB

50V

12A

600

265mm(W) x 75mm(H) x 404mm(D)

EX50-24TB

24A

1,200

265mm(W) x 75mm(H) x 404mm(D)

EX50-36TB

36A

1,800

265mm(W) x 150mm(H) x 404mm(D)

EX50-48TB

48A

2,400

265mm(W) x 150mm(H) x 404mm(D)

EX60-10TB

60V

10A

600

265mm(W) x 75mm(H) x 404mm(D)

EX60-20TB

20A

1,200

265mm(W) x 75mm(H) x 404mm(D)

EX60-30TB

30A

1,800

265mm(W) x 150mm(H) x 404mm(D)

EX60-40TB

40A

2,400

265mm(W) x 150mm(H) x 404mm(D)

EX80-7.5TB

80V

7.5A

600

265mm(W) x 75mm(H) x 404mm(D)

EX80-15TB

15A

1,200

265mm(W) x 75mm(H) x 404mm(D)

EX80-22.5TB

22.5A

1,800

265mm(W) x 150mm(H) x 404mm(D)

EX80-30TB

30A

2,400

265mm(W) x 150mm(H) x 404mm(D)

EX100-6TB

100V

6A

600

265mm(W) x 75mm(H) x 404mm(D)

EX100-12TB

12A

1,200

265mm(W) x 75mm(H) x 404mm(D)

EX100-18TB

18A

1,800

265mm(W) x 150mm(H) x 404mm(D)

EX100-24TB

24A

2,400

265mm(W) x 150mm(H) x 404mm(D)

EX150-4TB

150V

4A

600

265mm(W) x 75mm(H) x 404mm(D)

EX150-8TB

8A

1,200

265mm(W) x 75mm(H) x 404mm(D)

EX150-12TB

12A

1,800

265mm(W) x 150mm(H) x 404mm(D)

EX150-16TB

16A

2,400

265mm(W) x 150mm(H) x 404mm(D)

EX200-3TB

200V

3A

600

265mm(W) x 75mm(H) x 404mm(D)

EX200-6TB

6A

1,200

265mm(W) x 75mm(H) x 404mm(D)

EX200-9TB

9A

1,800

265mm(W) x 150mm(H) x 404mm(D)

EX200-12TB

12A

2,400

265mm(W) x 150mm(H) x 404mm(D)

EX300-2TB

300V

2A

600

265mm(W) x 75mm(H) x 404mm(D)

EX300-4TB

4A

1,200

265mm(W) x 75mm(H) x 404mm(D)

EX300-6TB

6A

1,800

265mm(W) x 150mm(H) x 404mm(D)

EX300-8TB

8A

2,400

265mm(W) x 150mm(H) x 404mm(D)






*** 본 (주)파워티엠 홈페이지의 게시물 및 제품 자료를 사전 동의없이 무단으로 복사 및 배포를 금지합니다. ***
