| Programmable DC Power Supply (OPM-Series)

> 제품소개 > DC전원공급기(국내Brand)프로그램DC파워(1채널)오디에이테크놀로지

제품명	Programmable DC Power Supply
모델명	(생산중지) OPM-Series
특 징	•100W ~ 10KW
상세사양	•용량: 100W ~ 15KW •정밀급파워/리니어/2CH~255CH •전압: 0~9V/~/0~500Vdc
인터페이스	•RS-232C / GP-IB(옵션)
브랜드	오디에이테크놀로지 / Korea
판매가격	전화문의 : ☎070-4333-8982
배송비	무료배송

견적문의 위시리스트

카타로그 메뉴얼

전체목록 ◀◀ 뒤로가기

상품 기본설명

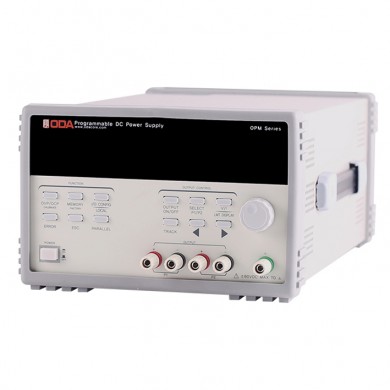

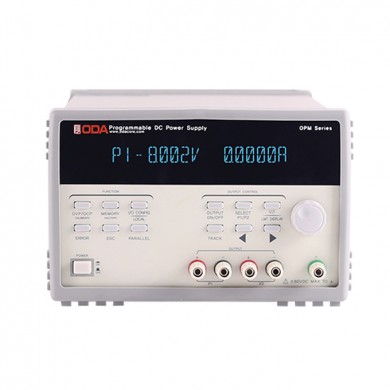

Programmable DC Power Supply (OPM-Series)

제품사양

OPM Series

Linear Programmable DC Power Supply

고정밀, 고응답성, 고분해능의 다채널 리니어 파워 서플라이

기본 2채널, 최대 255채널 확장가능

OPM Series는 출력단자가 절연되어있는 고성능, 고효율의 프로그래머블 직류 전원공급장치로써, SCPI (Standard Commands for Programmable Instruments) 프로토콜에 준하는 GPIB(IEEE-488.2)와 RS-232C 통신을 지원하며 Bench-top 뿐만 아니라 3U*19inch Half-Rack에 장착이 가능하도록 설계되었습니다. 용량확장 또는 상이한 용량의 전원공급기를 추가해야 할 경우 기존 컨트롤러에 하나의 플러그 연결만으로 쉽고 저렴하게 제품구성이 가능합니다.

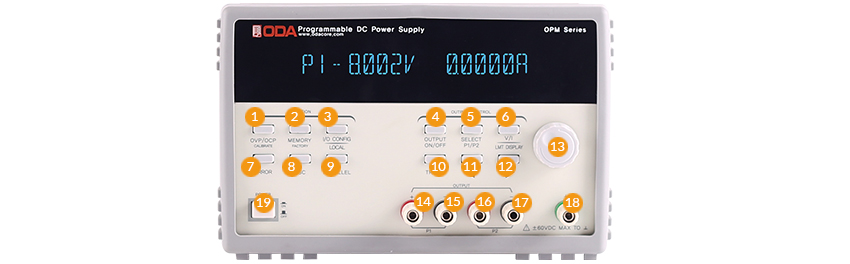

1	OVP/OCP 설정 또는 Calibration Key	11	전압/전류 Cursor 또는 메뉴변경 Key
2	Memory 설정 또는 Factory 설정 Key	12	전압/전류 Cursor 또는 메뉴변경 Key
3	I/O CONFIG 또는 LOCAL Key	13	전압/전류/수치적 변경 엔코더 스위치
4	출력전압&전류 ON/OFF	14	P1 + 출력전압 측정단자
5	Channel Select Key	15	P1 – 출력전압 측정단자
6	전압/전류 선택 또는 Limit Display Key	16	P2 + 출력전압 측정단자
7	Error Messgae Display Key	17	P2 – 출력전압 측정단자
8	Menu Escape Key	18	Earth GND 단자
9	Parallel Ouput Key	19	메인전원 ON/OFF 스위치
10	Tracking Output Key

■ FEATURE

* 과전압(O.V.P) / 과전류(O.C.P) 보호 / P.S.P 보호 기능

* 동작상태(전압,전류,OVP,OCP)를 10개까지 저장(Store) 및 복귀(Recall)

* 에러메세지 10개까지 저장 및 확인

* 자가진단 테스트 모드

* Factory 기능제공 (11개의 다양한 기능 제공)

* 출력채널간 절연

* RS-232C 통신 (GPIB 옵션)

강력한 저장 기능을 활용하자!

OPM Series는 사용자가 설정한 전압 및 전류, OVP, OCP를 10개까지 저장(Store) 및 복귀(Recall)할 수 있습니다. 전문엔지니어가 아니더라도 미리 설정하여 저장해둔 데이터를 Recall 기능으로 생산 및 제품검사, 신뢰성 테스트에 활용하실 수 있습니다.

전문 엔지니어를 위한 선택!

OPM Series는 SCPI명령어를 이용하여 Power Supply를 원격 으로 제어할 수 있습니다.

GPIB를 이용하면 다수의 Power Supply 및 계측기를 연동하여 사용할 수 있기 때문에 FA 및 연구소에서 제품 데이터 수집 등 다재다능한 기능을 구현하여 응용하시면 귀하의 솔루션에 최적일 것입니다.

정밀한 장치로 많은 채널을 구성하고자 하십니까?

OPM Series는 개발단계부터 다채널 출력을 쉽게 구성하도록 설계 되었습니다.

기존의 단일제품을 단순히 병렬로 연결하고 Windows Application을 통해서 제어하는 방식은 중복되는 Controller 및 Display 부분, 통신 인터페이스 구축 비용으로 시스템 구축비용이 효율적이지 못하며 사용의 번거로움이 있어왔습니다. OPM Series는 이러한 문제점을 해결하고 합리적이고 효율적인 생산라인 및 검사라인 등을 구축, 기계장치의 구동에 필요한 고정밀 다 채널 Programmable DC Power Supply를 시판하였습니다.

상이한 용량의 파워서플라이를 연결해보세요!

이미 당사의 OPM Series 파워서플라이를 구매하셨습니까? 소스원을 추가하고 싶은데 예산이 충분치 않으십니까? 저희 ODA Technologies가 도와드리겠습니다. 이미 귀사께서는 Controller를 가지고 계시기 때문에 Power Supply Module 구입만으로 완벽한 Programmable DC Power Supply를 추가하실 수 있습니다. Controller는 Power Supply Module을 최대 255대까지 연결이 가능하며, 또한 서로다른 전압, 전류, 용량에 구애받지 않아 System구성에도 전혀 어려움이 없습니다.

STABILITY

업그레이드 된 안정성을 체험해 보세요!

OPS Series에 적용된 온도 보상 회로 및 실시간 측정 보상 회로에 의해서 장시간 테스트 중 장비의 내부 온도 변화 또는, 외부의 어떤 영향을 받더라도 셋팅된 설정 전압을 유지하며 보다 정확하고 안정적으로 테스트 할 수 있습니다.

VSENSING

정밀한 파워서플라이의 선택 [Remote Voltage Sensing]

자체 출력만을 감지하여 전압을 출력하는 전원 공급기는 사용자가 원하는 만큼 정확하지 않을 수 있습니다.

케이블 등 부하선의 고유저항성분에 의해 손실되는 전압을 보상 출력하여 더욱 정밀한 전원공급이 가능합니다.

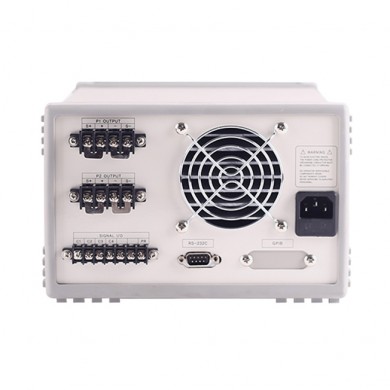

OPM Series는 후면출력을 제공하며 후면출력의 Sensing 단자를 통해 사용할 수 있습니다.

TRACKING MODE

여러 채널을 한번에 제어 [TRACKING MODE]

귀사의 양산 시스템에 생산자 1인당 단채널 파워 서플라이를 공급했다면 당사의 Tracking mode가 지원되는 두 채널 파워서플라이로 교체해 보세요!

번거롭게 많은 채널의 전압,전류를 셋팅할 필요없이 Tracking mode 버튼 하나만 누르신다면 앞으로는 전압, 전류 및 모든 기능은 한번의 셋팅으로 모든 채널이 똑같이 셋팅 될 것입니다.

FACTORY MODE

고객이 원하던 [Function Key]

OPM Series에 탑재된 Factory Mode는 채널별 전원 ON/OFF, 최종 사용 전압 및 전류를 기 억하여 메인 전원을 껐다 켜도 살아나는 기능, 디스플레이되는 전압 및 전류 값의 샘플링 속 도 설정 등의 11가지 편리 기능을 제공합니다.

■ SPECIFICATION

Model Parameter	OPM-91D	OPM-93D	OPM-183D	OPM-185D
Output rating	0~9V, 0~1A 2CH	0~9V, 0~3A 2CH	0~18V, 0~3A 2CH	0~18V, 0~5A 2CH
Resolution
Programming/Readback	≤ 100㎶ / ≤ 10㎂	≤ 100㎶ / ≤ 30㎂	≤ 150㎶ / ≤ 30㎂	≤ 150㎶ / ≤ 50㎂
Display Meter	1mV / 100㎂	1mV / 100㎂	1mV / 100㎂	1mV / 100㎂
Programming Accuracy (@25℃ ±5℃)±(%of output + offset)
Voltage	0.05% + 3mV	0.05% + 3mV	0.05% + 5mV	0.05% + 5mV
Current	0.15% + 5mA	0.15% + 5mA	0.15% + 5mA	0.15% + 5mA
Read-back Accuracy (@25℃ ±5℃)±(%of output + offset)
Voltage	0.05% + 1.5mV	0.05% + 1.5mV	0.05% + 2.5mV	0.05% + 2.5mV
Current	0.08% + 3mA	0.08% + 3mA	0.08% + 3mA	0.08% + 3mA
Ripple & Noise	≤ 2mVp-p, ≤ 2mArms	≤ 2mVp-p, ≤ 2mArms	≤ 2mVp-p, ≤ 2mArms	≤ 2mVp-p, ≤ 2mArms
Load Regulation	2mV, 500㎂	2mV, 500㎂	2mV, 500㎂	2mV, 500㎂
Line Regulation	500㎶, 500㎂	500㎶, 500㎂	500㎶, 500㎂	500㎶, 500㎂
Command Processing Time	＜47ms	＜47ms	＜47ms	＜47ms
Voltage Programming Speed(No load)
Rising time	≤ 7.5V/㎳	≤ 7.5V/㎳	≤ 7.5V/㎳	≤ 7.5V/㎳
Falling time	≤ 3V/㎳	≤ 3V/㎳	≤ 3V/㎳	≤ 3V/㎳
Transient Response time	Less than 50㎲ for output to recover to within 15mV following a change in output current from full load to half load or vice versa

Model Parameter	OPM-303D	OPM-305D	OPM-501D	OPM-503D
Output rating	0~30V, 0~3A 2CH	0~30V, 0~5A 2CH	0~50V, 0~1A 2CH	0~50V, 0~3A 2CH
Resolution
Programming/Readback	≤ 250㎶ / ≤ 30㎂	≤ 250㎶ / ≤ 50㎂	≤ 500㎶ / ≤ 10㎂	≤ 500㎶ / ≤ 30㎂
Display Meter	1mV / 100㎂	1mV / 100㎂	1mV / 100㎂	1mV / 100㎂
Programming Accuracy (@25℃ ±5℃)±(%of output + offset)
Voltage	0.05% + 10mV	0.05% + 10mV	0.05% + 12mV	0.05% + 12mV
Current	0.15% + 5mA	0.15% + 5mA	0.15% + 5mA	0.15% + 5mA
Read-back Accuracy (@25℃ ±5℃)±(%of output + offset)
Voltage	0.05% + 5mV	0.05% + 5mV	0.05% + 6mV	0.05% + 6mV
Current	0.08% + 3mA	0.08% + 3mA	0.08% + 3mA	0.08% + 3mA
Ripple & Noise	≤ 2mVp-p, ≤ 2mArms	≤ 2mVp-p, ≤ 2mArms	≤ 3mVp-p, ≤ 2mArms	≤ 3mVp-p, ≤ 2mArms
Load Regulation	2mV, 500㎂	2mV, 500㎂	2mV, 500㎂	2mV, 500㎂
Line Regulation	500㎶, 500㎂	500㎶, 500㎂	500㎶, 500㎂	500㎶, 500㎂
Command Processing Time	＜47ms	＜47ms	＜47ms	＜47ms
Voltage Programming Speed(No load)
Rising time	≤ 7.5V/㎳	≤ 7.5V/㎳	≤ 7.5V/㎳	≤ 7.5V/㎳
Falling time	≤ 3V/㎳	≤ 3V/㎳	≤ 3V/㎳	≤ 3V/㎳
Transient Response time	Less than 50㎲ for output to recover to within 15mV following a change in output current from full load to half load or vice versa
Common details	RS-232C attached by default 19inch half x 3U size : 213mm(W) x 132mm(H) x 370mm(D) (Excepted bumper, less than 300W)
Option	Output at the rear side, input power (AC 100, AC 110, AC 230), GPIB communication, GPIB Cable, RS-232C Cable, Analog Signal Input, Analog Signal Output, rack mount kit

□ 옵션

□ 액세서리

* GPIB 통신

* Rack Mount Bracket & Rack Cover

* 입력 사양 변경

– 220V 3상 4선식

– 380V 3상 5선식

– 110V 단상

* AC 입력 케이블
* DC 출력 케이블
* Product Bundle CD
– DEMO Application
– 종합 카다로그
– 제품별 매뉴얼

라인업

■ SELECTION GUIDE

MODEL	VOLTAGE	CURR	Watt
OPM-93D	9V	3 A	54 W
OPM-95D		5 A	90 W
OPM-910D		10 A	180 W
OPM-920D		20 A	360 W
OPM-930D		30 A	540 W
OPM-181D	18V	1 A	36 W
OPM-183D		3 A	108 W
OPM-185D		5 A	180 W
OPM-1810D		10 A	360 W
OPM-1820D		20 A	720 W
OPM-1830D		30 A	1,080 W
OPM-301D	30V	1 A	60 W
OPM-303D		3 A	180 W
OPM-305D		5 A	300 W
OPM-307D		7 A	420 W
OPM-3010D		10 A	600 W
OPM-3020D		20 A	1,200 W
OPM-3030D		30 A	1,800 W
OPM-3050D		50 A	3,000 W
OPM-501D	50V	1 A	100 W
OPM-502D		2 A	200 W
OPM-503D		3 A	300 W
OPM-505D		5 A	500 W
OPM-5010D		10 A	1,000 W
OPM-5020D		20 A	2,000 W
OPM-5030D		30 A	3,000 W
OPM-5050D		50 A	5,000 W
OPM-601D	60V	1 A	120 W
OPM-602D		2 A	240 W
OPM-603D		3 A	360 W
OPM-605D		5 A	600 W
OPM-6010D		10 A	1,200 W
OPM-801D	80V	1 A	80 W
OPM-802D		2 A	160 W
OPM-803D		3 A	240 W
OPM-805D		5 A	400 W
OPM-8010D		10 A	1,000 W
OPM-8015D		15 A	1,500 W
OPM-8020D		20 A	2,000 W
OPM-8030D		30 A	3,000 W
OPM-1001D	100 V	1 A	200 W
OPM-1002D		2 A	400 W
OPM-1003D		3 A	600 W
OPM-1005D		5 A	1,000 W
OPM-1007D		7 A	1,400 W
OPM-10010D		10 A	2,000 W
OPM-10015D		15 A	3,000 W
OPM-10020D		20 A	4,000 W
OPM-1501D	150V	1 A	300 W
OPM-1502D		2 A	600 W
OPM-1503D		3 A	900 W
OPM-1505D		5 A	1,500 W
OPM-1507D		7 A	2,100 W
OPM-15010D		10 A	3,000 W
OPM-2001D	200V	1 A	400 W
OPM-2002D		2 A	800 W
OPM-2003D		3 A	1,200 W
OPM-2005D		5 A	2,000 W
OPM-2007D		7 A	2,800 W
OPM-20010D		10 A	4,000 W
OPM-2501D	250V	1 A	500 W
OPM-2502D		2A	1,000 W
OPM-2503D		3 A	1,500 W
OPM-2505D		5 A	2,500 W
OPM-25010D		10 A	5,000 W
OPM-3001D	300V	1 A	600 W
OPM-3002D		2 A	1,200 W
OPM-3003D		3 A	1,800 W
OPM-3005D		5 A	3,000 W
