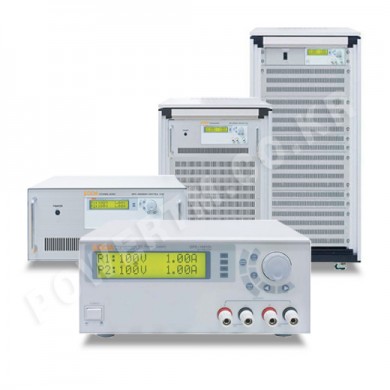

Programmable DC Power Supply (OPE-DI Series)

전력전자 제품
PRODUCT ITEMS

▼ 주요 브랜드 바로가기

Tel : 문/의/전/화
070-4333-8982

Fax :
070-7966-8928

평일 09:00 ~ 19:00
일요일, 공휴일 휴무

입금계좌: 기업은행
323-109439-01-017

예금주 : (주)파워티엠

| Programmable DC Power Supply (OPE-DI Series)

> 제품소개 > DC전원공급기(국내Brand)프로그램DC파워(2채널~)오디에이테크놀로지

제품명	Programmable DC Power Supply
모델명	OPE-DI Series
특 징	•100W ~ 15KW
상세사양	•용량: 100W ~ 15KW • 저가형 프로그램파워 • 리니어 방식 파워 •전압: 0~9V / ~ / 0~500Vdc •2-Channel 채널간 절연 타입 •3-DIGIT LCD 2LINE
인터페이스	•RS-232C (기본) / RS-485(옵션/변경)
브랜드	오디에이테크놀로지 / Korea
판매가격	전화문의 : ☎070-4333-8982
배송비	무료배송

견적문의 위시리스트

카타로그

전체목록 ◀◀ 뒤로가기

상품 기본설명

Programmable DC Power Supply (OPE-DI Series)

제품사양

OPE-DI Series

Linear Programmable DC Power Supply

경제적인 가격의 2채널 리니어 파워서플라이

OPE-S Series는 고효율의 프로그래머블 직류 전원공급장치로써, SCPI (Standard Commands for Programmable Instruments) 프로토콜에 준하는 RS-232C 또는 RS-485 통신을 또는 RS-485 통신을 지원하며 Bench-top 뿐만 아니라 19inch Rack에 장착이 가능하도록 설계되었습니다. PC Interface기반하에 실험실에서는 분석을, 산업현장에서는 품질관리 등 다목적으로 활용할 수 있습니다.

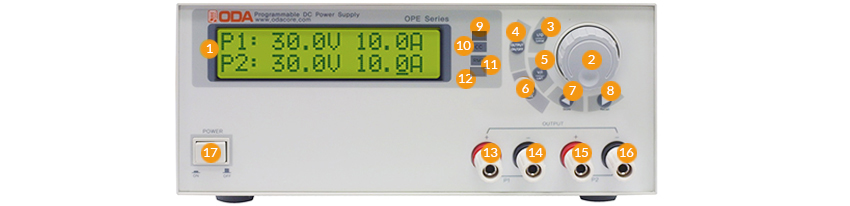

1	LCD (전압 전류 및 Message Display 모듈)	11	P1,P2채널 Tracking 모드 지시 램프
2	전압/전류/수치적 변경 엔코더 스위치	12	Remote Interface 모드 지시 램프
3	I/O 또는 LOCAL Key	13	가변채널 P1의 + 출력단자
4	출력전압&전류 ON/OFF	14	가변채널 P1의 – 출력단자
5	전압/전류 선택 또는 Limit Display Key	15	가변채널 P2의 + 출력단자
6	OUTPUT SELECT 또는 Tracking Key	16	가변채널 P2의 – 출력단자
7	전압/전류 Cursor 또는 메뉴변경 Key&	17	메인 전원 ON/OFF 스위치
8	전압/전류 Cursor 또는 메뉴변경 Key
9	P1채널의 Constant Current 모드 지시 램프
10	P2채널의 Constant Current 모드 지시 램프

■ FEATURE

* CV / CC mode

* 출력전압, 전류 차단 및 복귀 기능(Output ON/OFF)

* Tracking Mode (2채널 동시제어) 제공

* Operating 상태(Voltage, Current) 를 5개까지 저장(Store) 및 복귀(Recall)

* 슬림한 19”Half x 2U size (300 W이하)

* RS-232C 통신 (RS-485 옵션)

■ SPECIFICATION

Model Parameter	OPE-3010DI	OPE-3050DI	OPE-30100DI	OPE-50200DI
Output rating	0~30V, 0~10A 2CH	0~30V, 0~50A 2CH	0~30V, 0~100A 2CH	0~50V, 0~200A 2CH
Resolution
Programming/Readback	≤ 7.5mV / ≤ 4mA	≤ 7.5mV / ≤ 15mA	≤ 7.5mV / ≤ 25mA	≤ 15mV / ≤ 50mA
Display Meter	100mV / 100mA	100mV / 100mA	100mV / 1A	100mV / 1A
Programming Accuracy (@25℃ ±5℃)±(%of output + offset)
Voltage	0.2% + 200mV	0.2% + 200mV	0.2% + 200mV	0.2% + 300mV
Current	0.2% + 50mA	0.2% + 250mA	0.2% + 500mA	0.2% + 1A
Read-back Accuracy (@25℃ ±5℃)±(%of output + offset)
Voltage	0.2% + 200mV	0.2% + 200mV	0.2% + 200mV	0.2% + 300mV
Current	0.2% + 50mA	0.2% + 250mA	0.2% + 500mA	0.2% + 1A
Ripple & Noise	≤ 2mVp-p, ≤ 3mArms	≤ 3mVp-p, ≤ 10mArms	≤ 10mVp-p, ≤ 10mArms	≤ 10mVp-p, ≤ 20mArms
Load Regulation	0.01%+4mV, 0.01%+1mA	0.01%+8mV, 0.01%+5mA	0.01%+30mV, 0.01%+10mA	0.01%+50mV, 0.01%+10mA
Line Regulation	0.01%+4mV, 0.01%+1mA	0.01%+8mV, 0.01%+5mA	0.01%+30mV, 0.01%+10mA	0.01%+50mV, 0.01%+10mA
Command Processing Time	＜20ms	＜20ms	＜20ms	＜20ms
Voltage Programming Speed(No load)
Rising time	≤ 120㎳	≤ 120㎳	≤ 120㎳	≤ 120㎳
Falling time	≤3.6s	≤3.6s	≤3.6s	≤3.6s
Transient Response time	Less than 50㎲ for output to recover to within 15mV following a change in output current from full load to half load or vice versa
Common details	RS-232C Standard
Option	Output at the rear side, input power (AC100, AC 110, AC 230), RS-485 communication, RS-485 to RS-232C Converter Analog Signal Input, Analog Signal Output, V-Sensing, OVP, OCP rack mount kit, RS-232C Cable

□ 옵션

□ 액세서리

* OVP(과전압), OCP(과전류) Protection Mode (PC셋팅 전용)

* V-SENSING 기능

* Programming & TTL Control

– 외부전압(0~5V, 0~10V)에 의한 정전압 제어

– 외부전압(0~5V, 0~10V)에 의한 정전류 제어

– 출력 전압/전류 값을 외부 전압 (0~5V,0~10V)으로 Measure 기능

– 외부 접점에 의한 출력 ON/OFF 제어

* Rack Mount Shelf, Rack Bracket

* 입력 사양 변경

– 220V 3상 4선식

– 380V 3상 5선식

– 110V 단상

* RS-485 통신

* LAST MEMORY

* AC 입력 케이블
* DC 출력 케이블
* Product Bundle CD
– DEMO Application
– 종합 카다로그
– 제품별 매뉴얼

라인업

■ SELECTION GUIDE

MODEL	VOLTAGE	CURR	Watt
OPE-910DI	9V	10 A	180
OPE-920DI		20 A	360
OPE-930DI		30 A	540
OPE-950DI		50 A	900
OPE-1810DI	18V	10 A	360
OPE-1820DI		20 A	720
OPE-1830DI		30 A	1,080
OPE-1850DI		50 A	1,800
OPE-1880DI		80 A	2,880
OPE-3010DI	30V	10 A	600
OPE-3020DI		20 A	1,200
OPE-3030DI		30 A	1,800
OPE-3050DI		50 A	3,000
OPE-505DI	50V	5 A	500
OPE-5010DI		10 A	1,000
OPE-5020DI		20 A	2,000
OPE-5030DI		30 A	3,000
OPE-803DI	80V	3 A	480
OPE-805DI		5 A	800
OPE-8010DI		10 A	1,600
OPE-8020DI		20 A	3,200
OPE-1002DI	100 V	2 A	400
OPE-1003DI		3 A	600
OPE-1005DI		5 A	1,000
OPE-10010DI		10 A	2,000
OPE-1501DI	150 V	1 A	300
OPE-1502DI		2 A	600
OPE-1503DI		3 A	900
OPE-1505DI		5 A	1,500
OPE-15010DI		10 A	3,000
OPE-2001DI	200 V	1 A	400
OPE-2002DI		2 A	800
OPE-2003DI		3 A	1,200
OPE-2005DI		5 A	2,000
OPE-2501DI	250 V	1 A	500
OPE-2502DI		2 A	1,000
OPE-2503DI		3 A	1,500
OPE-2505DI		5 A	2,500
OPE-3001DI	300 V	1 A	600
OPE-3002DI		2 A	1,200
OPE-3003DI		3 A	1,800
OPE-3004DI		4 A	2,400
OPE-3005DI		5 A	3,000
