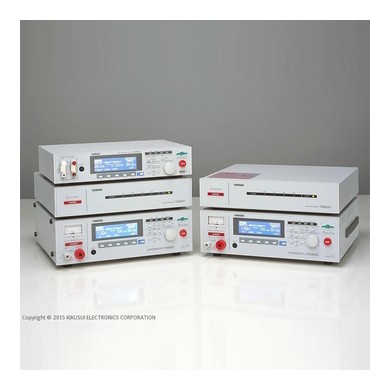

내전압 · 절연저항 시험기 (TOS9200/TOS9201 Series)
TOS9200은 AC 내전압, 절연저항 시험의 2가지 기능을 탑재한 내전압 절연저항 시험기 입니다.심장부인 전원에 고효율 스위칭 직류 전원과 PWM 방식의 교류 전원을 채택함.이것에 의해 높은 출력, 높은 안정, 또한 경량·콤팩트화를 실현하고 있습니다.그리고 접지 도통 시험기(TOS6200)와 조합하면 3가지 시험을 단일 공정으로 실행할 수 있습니다. 고전압 스캐너 TOS9220/TOS9221를 조합하면 최대 16채널의 테스트 포인트를 자동으 로 검사할 수 있어 보다 안전하고 신뢰성 높은 자동 검사 시스템으로 활용할 수 있습니다.
• 프로그래머블(GPIB/RS-232C 표준 장비)
• 5kV/100mA의 AC 내전압시험
• -25V~-1000V/0.01MΩ~9.99GΩ의 절연저항 시험
• 당사의 기존 제품에 비해 30% 소형 및 경량화 구현 v시험 전압을 서서히 상승시키는
라이즈 타임 컨트롤 기능
• 시험 전압을 서서히 하강시키는 폴타임 컨트롤 기능
• 테스트리드, 지그등의 스트레이 전류를 취소하는 오프셋 취소 기능
• 시험 종료시의 측정 전압을 유지하는 전압홀드 기능
• 각 시험마다 100 가지의 시험조건을 기억하여 신속한 시험 설정이 가능한 메모리 기능
• 시험 종료 시 전하를 강제 방전하는 DC방전 기능
| TOS9201 | TOS9200 | |
|---|---|---|
| 내전압시험 | AC0.05 kV ~ 5.00 kV / DC0.05 kV 〜 6.00 kV | AC0.05 kV ~ 5.00 kV |
| 최대 정격전류 | 100 mA（AC）／10 mA（DC) | 100 mA |
| 절연 저항 | DC25 V ~ 1000 V / 0.01 MΩ〜 9.99 GΩ | DC25 V ~ 1000 V / 0.01 MΩ〜 9.99 GΩ |
| 측정 정확도 | 내전압 시험용 전압계 [±(1% of reading + 30V)], 내전압 시험용 전류계 [±(3% of reading + 20 uA)] 절연저항 시험용 전압계 [±(1% of reagding + 1V)] 절연 저항계 [±2% of reading(1 uA < 측정전류 ≤ 1 mA에서)] | 내전압 시험용 전압계 [±(1% of reading + 30V)], 내전압 시험용 전류계 [±(3% of reading + 20 uA)] 절연저항 시험용 전압계 [±(1% of reagding + 1V)] 절연 저항계 [±2% of reading(1 uA < 측정전류 ≤ 1 mA에서)] |
| 전 원 | AC 100 ~ 120 / 200V ~ 240 V (전환식) | |
| 부속테스트 리드 | TL01-TOS | |
| TOS9201 | AC5kV / DC6kV 내전압 · 절연 저항 시험기 |
| TOS9200 | AC5kV 내전압 · 절연 저항 시험기 |
| TOS9221 | 4ch 고전압 스캐너 (연락처 확인 기능 포함) |
| TOS9220 | 4ch 고전압 스캐너 |
