| Programmable DC Power Supply (PT-200 / PT-400)



제품명 Programmable DC Power Supply
모델명 PT-200 / PT-400 Series
특 징 •컴팩트/스위칭타입/1채널
상세사양

•용량: 200W / 400W

•전압: 0~20V/ ~ /0~200Vdc

인터페이스 •RS-232C/RS-485
인증 •CE
브랜드 오디에이테크놀로지 / Korea
판매가격 전화문의 : ☎031-750-0440
배송비 무료배송

상품 기본설명

Programmable DC Power Supply (PT-200 / PT-400)

제품사양

PT Series
Switching type Programmable DC Power Supply
19인치 Rack표준 및 벤치탑 타입
200W, 400W 용량의 고성능, 고효율의 스위칭 타입 프로그래머블 직류 전원 공급장치로써, SCPI(Standard Commands for Programmable Instruments) 프로토콜에 준하는 RS-232C, RS-485 통신을 지원합니다.
CE
Dimension
200W, 400W : 70mm(W) × 125.5mm(H) × 350mm(D) / 4.2kg

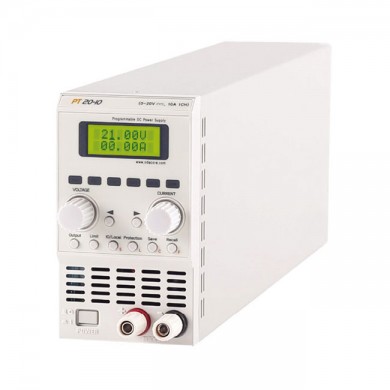

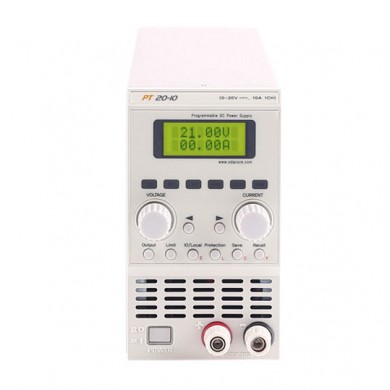

  제품 설명







1

메인전원 ON/OFF 스위치

2

환기구


3

16Char 타입 LCD Display

4

Error Lamp


5

Limit Display Lamp

6

Key Lock Lamp


7

Remote Interface Lamp

8

CV Mode상태 Lamp


9

CC Mode상태 Lamp

10

전압설정 Encoder


11

전류설정 Encoder

12

전압 Cursor 또는 메뉴변경 Key


13

전류 Cusor 또는 메뉴변경 Key

14

출력전압/전류 ON/OFF Key


15

Limit Display Key

16

IO/Local & Error Display Key


17

Protection & Lock Key

18

현재 상태 저장 또는 Calibration Key


19

Recall & Factory Key

20

측정용 “+” DC 출력 터미널


21

측정용 “-” DC 출력 터미널



 • 4-Digit Resolution 디스플레이
 • 8 Character, two line LCD Display
 • 엔코더를 이용한 쉬운 전압 전류 셋팅.
 • 과전압(O.V.P) / 과전류(O.C.P) 보호기능
 • 전압 하한값(U.V.L)/상한값(O.V.L), 전류 하한값(U.C.L)/상한값(O.C.L) Level 셋팅기능
 • 단독 또는 PC Interface를 이용한 쉬운 Calibration operating (수동, PC)
 • Front panel의 키 잠금 기능
 • Operating 상태(전압,전류,OVP,OCP)를 10개까지 저장(Store) 및 복귀(Recall)
 • 출력전압, 전류 차단 및 복귀 기능(Output ON/OFF)
 • Limit Display 기능
 • 11 가지 factory mode
 • RS-232C, RS485 기본 통신 (TCP/IP communication is optional)
 • Analog Input 제어 (DC 0~5V or 0~10V, Option)
 • 전면출력을 통해 max 10A까지 측정가능



  제품 사양

PT-200W


Model

PT20-10

PT30-6.6

PT50-4

PT80-2.5

PT100-2

PT200-1


Voltage

20V

30V

50V

80V

100V

200V


Current

10A

6.6A

4A

2.5A

2A

1A


Resolution

10mV 10mA

10mV 10mA

10mV 1mA

10mV 1mA

100mV 1mA

100mV 1mA


Ripple & Noise

≤10mVrms

≤10mVrms

≤15mVrms

≤10mVrms

≤10mVrms

≤15mVrms


Accuracy (V)

40mV

60mV

100mV

160mV

200mV

400mV


Accuracy (C)

40mA

9.9mA

12mA

7.5mA

6mA

3mA


Certification

CE

CE

CE





AC Input

Single phase 110~240VAC ± 10% /50~60Hz


Dimension

70mm(W) × 125.5mm(H) × 350mm(D) / 4.2kg

PT-400W


Model

PT20-20

PT30-13

PT50-8

PT80-5

PT100-4

PT200-2


Voltage

20V

30V

50V

80V

100V

200V


Current

20A

13A

8A

5A

4A

2A


Resolution

10mV 10mA

10mV 10mA

10mV 1mA

10mV 1mA

100mV 1mA

100mV 1mA


Ripple & Noise

≤10mVrms

≤10mVrms

≤15mVrms

≤10mVrms

≤10mVrms

≤15mVrms


Accuracy (V)

40mV

60mV

100mV

160mV

200mV

400mV


Accuracy (C)

60mA

19.8mA

24mA

15mA

12mA

6mA


Certification

CE

CE

CE





AC Input

Single phase 110~240VAC ± 10% /50~60Hz


Dimension

70mm(W) × 125.5mm(H) × 350mm(D) / 4.2kg




..

옵션 및 악세서리

액세서리

* AC 입력 케이블 1M
* Product Bundle CD
– DEMO Application
– 종합 카다로그
– 제품별 매뉴얼

옵션

* Analog Output (Programming & TTL Control)
– 출력 전압/전류 값을 외부 전압 (0~5V, 0~10V)으로 Measure 기능
– 외부 접점에 의한 출력 ON/OFF 제어

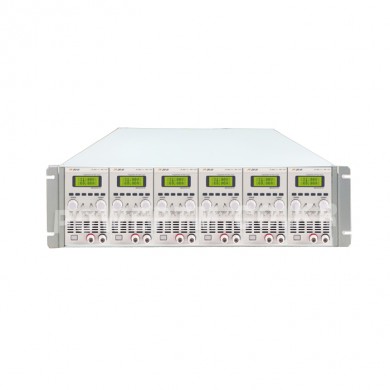

* Rack Mount Shelf, Rack Bracket
* TCP/IP
– 외장형 장착 방식





라인업

  제품 라인업

PT-200W


Model

PT20-10

PT30-6.6

PT50-4

PT80-2.5

PT100-2

PT200-1


Voltage

20V

30V

50V

80V

100V

200V


Current

10A

6.6A

4A

2.5A

2A

1A










PT-400W


Model

PT20-20

PT30-13

PT50-8

PT80-5

PT100-4

PT200-2


Voltage

20V

30V

50V

80V

100V

200V


Current

20A

13A

8A

5A

4A

2A
